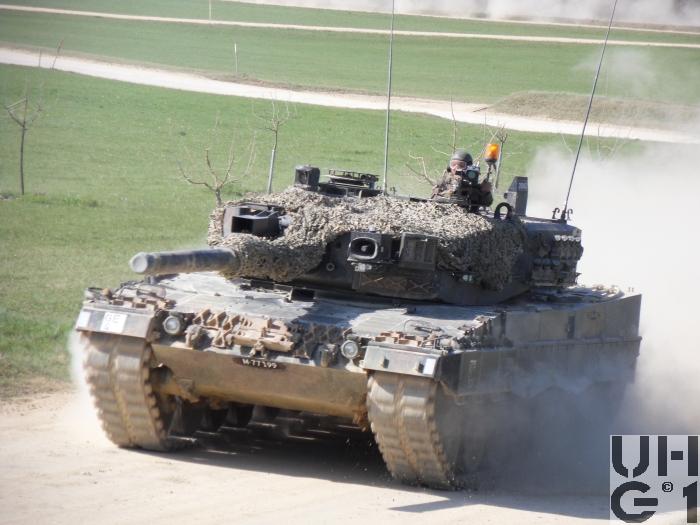

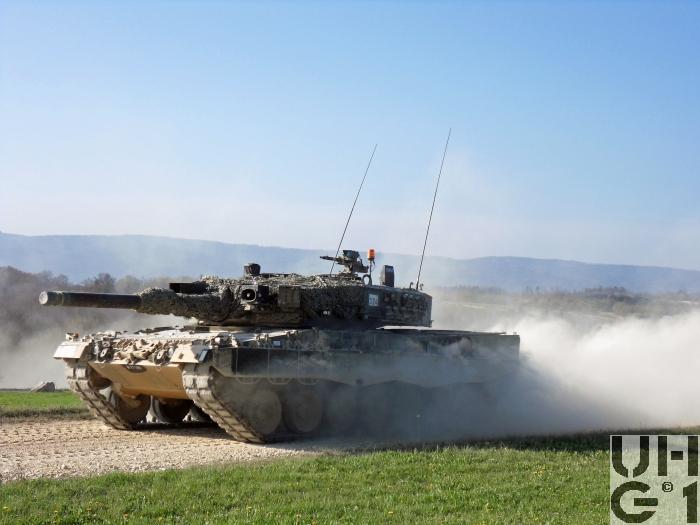

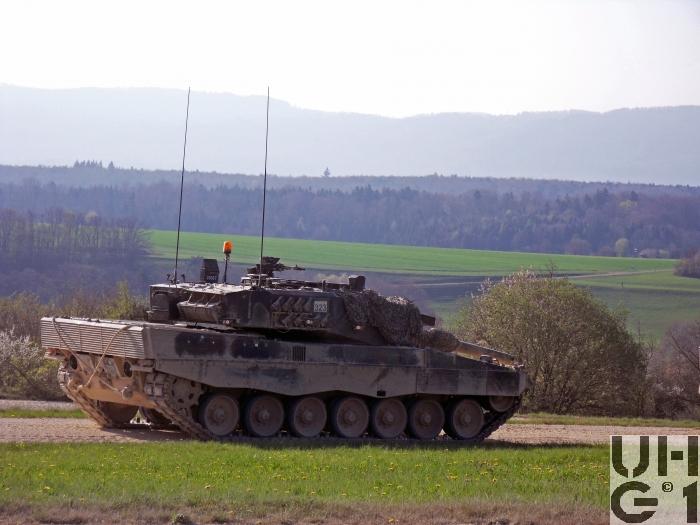

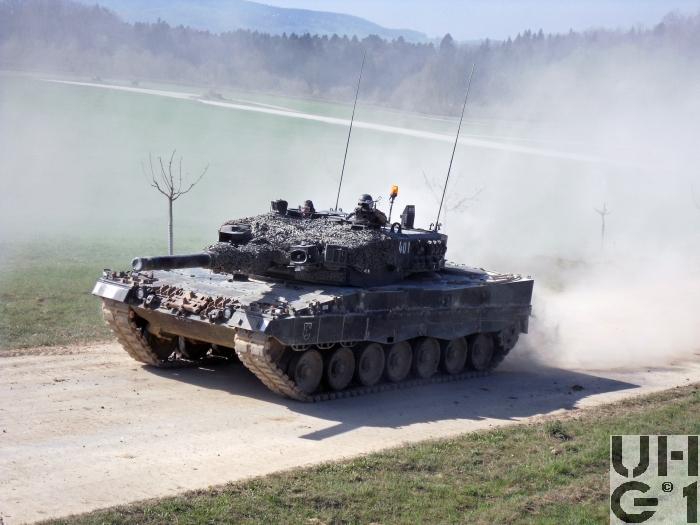

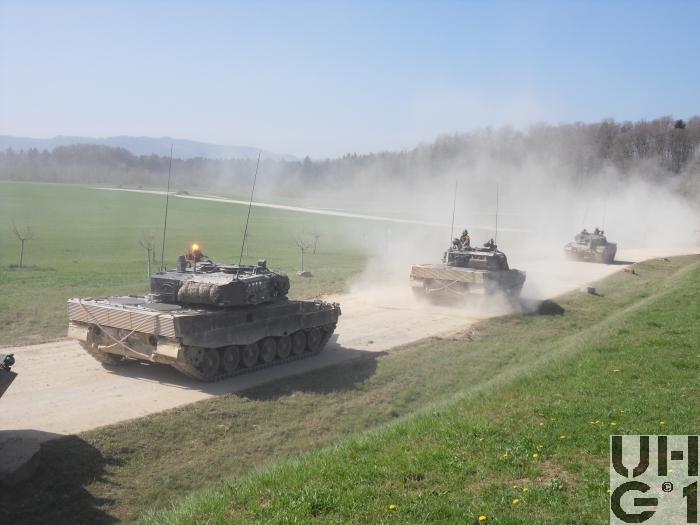

Krauss-Maffei Deutschland Oerlikon Contraves AG Schweiz
Herstellungsland
Deutschland Schweiz
Herstellungsjahr
Beschaffung Durch Bundesbeschluss vom 12.12.1984 Ablieferung 07.07.1987 bis 19.03.1993
Im Truppeneinsatz
1988 bis 2011
M+ Nummer
35 Fahrzeuge M+77101 bis M+77135 Mit alten schweren Raupenschürzen Direkt ab Hersteller Fahrgestellnummern: 13001 bis 13035
120 Fahrzeuge Mit alten schweren Raupenschürzen M+77136 bis M+77255 Schweizer Lizenzproduktion
225 Fahrzeuge Mit neuen schweren Raupenschürzen M+77256 bis M+77480 Schweizer Lizenzproduktion
Kategorie
Kampfpanzer
Anzahl Fahrzeuge
380 Fahrzeuge
Besatzung
4 Personen 1 Kommandant im Turm rechts 1 Richtschütze im Turm rechts unten 1 Ladeschütze im Turm links 1 Fahrer im Wannenbug rechts
Gewicht
55'000 kg Kampfgewicht mit alten Raupenschürzen 56'500 kg Kampfgewicht mit neuen Raupenschürzen 16'000 kg Turm mit Geschütz 6'120 kg Triebwerksblock mit Befüllung 5'565 kg Triebwerkblock ohne Befüllung 2'855 kg Motor 2'750 kg Motor mit Verbrennungsluftfilter 2'590 kg Motor ohne Verbrennungsluftfilter 2'450 kg Getriebe mit Ölfüllung 2'170 kg Getriebe ohne Ölfüllung 417 kg Seitenantrieb 226 kg Schwingarm mit Lamellendämpfer 182 kg Schwingarm ohne Lamellendämpfer 106 kg Spannradschwinge 59,0 kg Drehstab 48,0 kg Laufrad 43,5 kg Spannradlagerzapfen 38,5 kg Antriebsradzahnkranz 34,0 kg Antriebsradring 34,0 kg Spannradnabe 33,5 kg Spannrad 25,0 kg Tragrolle 14,0 kg Laufradnabe 11,5 kg Endanschlagdämpfer
Leistungsgewicht
26,54 PS/t 19,52 kW/t
Länge
10'120 mm Fahrzeug mit Schalldämpfer und Geschütz Richtung 12 Uhr 9'600 mm Fahrzeug ohne Schalldämpfer mit Geschütz Richtung 12 Uhr 8'490 mm Fahrzeug mit Geschütz rückwärts 7'730 mm Fahrzeug ohne Geschütz 5'220 mm Turmmittelachse-Geschütz 12 Uhr 4'430 mm Turmmittelchse-Fahrzeugheck 3'300 mm Turmmittelachse-Fahrzeugfront 3'036 mm Turmmittelachse-Turmheck 1'883 mm Rohrüberhang vorne 1'359 mm Turmheck-Fahrzeugheck
Breite
3'720 mm Fahrzeug mit alten schweren Seitenschürzen 3'740 mm Fahrzeug mit neuen schweren Seitenschürzen 3'540 mm Fahrzeug ohne Seitenschürzen 3'420 mm Fahrzeug über Raupen aussen 2'150 mm Fahrzeug über Raupen innen 2785 mm Spurweite
Höhe
5'700 mm Fahrzeug über Antennen frei 3'500 mm Fahrzeug über Antennen abgespannt 2'800 mm Fahrzeug über Kommandantenluke 1'774 mm Fahrzeug über Wanne 1'990 mm Feuerhöhe Geschütz 900 mm Achse Spannrad vorne 845 mm Achse Antriebsrad hinten
Bodendruck
Gelände 0,85 kg/cm²
Bodenfreiheit
540 mm vorne 490 mm hinten
Spurlänge
4'923 mm Raupe links 4'944 mm Raupe rechts 9'500 mm Wendekreis bei Ortslenkung Turmstellung 6 Uhr 11'500 mm Wendekreis bei Ortslenkung Turmstellung 12 Uhr
Überschreitfähigkeit
3'000 mm 1'100 mm Kletterfähigkeit 31,0° / 60% Steigfähigkeit 16,5° / 30% Querneigung
Watfähigkeit
1'200 mm 2'250 mm Tiefwaten mit Vorbereitung
Raupenbreite
635 mm
Geschwindigkeit Strasse
68 km/h vorwärts 31 km/h rückwärts 1. Gang 4 km/h Leerlaufdrehzahl 1. Gang 15 km/h Handschaltung 2. Gang 31 km/h Handschaltung 3. Gang 45 km/h Handschaltung 2. / 3. / 4. Gang 68 km/h Automatik 1. Gang 15 km/h rückwärts Handschaltung 2. Gang 31 km/h rückwärts Handschaltung
Geschwindigkeit Gelände
68 km/h vorwärts 31 km/h rückwärts 2. Gang
Tankinhalt
1'160 Liter Diesel 230 Liter Nischentreibstoffbehälter Links 250 Liter Haupttreibstoffbehälter links 350 Liter Nischentreibstoffbehälter rechts 280 Liter Haupttreibstoffbehälter rechts 50 Liter Entnahmebehälter 340 Liter / 100 km Verbrauch Strasse 530 Liter / 100 km Verbrauch Gelände 12 bis 13 Liter / Stunde Verbrauch im Stand 340 km Reichweite Strasse 220 km Reichweite Gelände
Fahrwerk
Pro Seite 1 Spannradpaar vorne, 565 mm Durchmesser 1 Spannradschwinge vorne 1 Raupenspannvorrichtung vorne 7 Laufradpaare, 700 mm Durchmesser, 310 mm Breite 4 Tragrollen, 230 mm Durchmesser, 140 mm breit, versetzt angeordnet 5 Hydraulische Endanschläge an Schwingarm 1,2,3,6 und 7 2 Feste Endanschläge an Schwingarm 4 und 5 7 Schwingarme 7 Federstäbe, 63 mm Durchmesser 5 Lamellenreibungsdämpfer an den Schwingarmlagergehäusen 1,2,3,6 und 7 1 Seitenvorgelege 1 Antriebsrad hinten, 651 mm Durchmesser 1 Endverbinderraupe Drehstabgefedertes Tragrollenfahrwerk mit Lamellenreibungsdämpfer und hydraulischen Endanschlagdämpfern
Raupenart
Hersteller Diehl Typ 570 F Gummigelagerte Endverbinderraupe mit auswechselbaren Gummikissen 82 Raupenglieder pro Seite im Neuzustand 2 Raupenglieder Reserve 2'750 kg Gewicht Endverbinderraupe 33,2 kg Gewicht Raupenglied
Elektrische Spannung
24 Volt 8 Batterien à  12 Volt 125 Ah Je 4 Batterien links und rechts in den Seitennischen vom Triebwerksraum Minus Pol an Masse Die Elektrische Anlage ist in ein Grobnetz und ein Feinnetz aufgeteilt Das Grobnetz (6 Batterien) versorgt die Baugruppen im gesammten Fahrzeug, die grossen Belastungsschwankungen ausgesetzt sind Das Feinnetz ( 2 Batterien) versorgt den Wechselrichter, den Relaiskasten für den Wechselrichter und die Zentrallogik Je 2 Batterien sind zu einer Gruppe in Reihenschaltung miteinander verbunden. Drei dieser Gruppen sind parallel geschaltet und sind für die Versorgung des Grobnetzes verantwortlich. Die vierte Gruppe ist für die Versorgung des Feinnetzes verantwortlich
Panzerung
M+77101 bis M+77255 Schott-Lamellen Panzerung (B-Technologie) M+77256 bis M+77480 Keramik-Kompositpanzerung (C-Technologie)
Ãœbermittlungsmittel
Funkanlage SE-412 1 SE-412 A Sender-Empfänger A 1 SE-412 C Sender-Empfänger C 1 BV-412 Bordverstärker 4 BG-412 Bedienungsgeräte 2 Kanalwahlgeräte 1 Transientenschutz 2 Antennen 4 Sprechgarnituren 1 Aussenbordtelefon 1 Feldtelefon 50 1 Kabelrolle 600 m
12 Zylinder V 90° Viertakt Vorkammer-Mehrstoff Dieselmotor 2 Abgasturbolader mit interner Ladeluftkühlung 4 Ventile pro Zylinder Hängende Ventile durch hoch liegende Nockenwellen über Rollenstössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwellen über Steuerräder Trockensumpf-Druckumlaufschmierung
Leistung
1'500 PS / 1'103 kW bei 2'600 U/min
Drehmoment
479,26 mkg / 4'700 Nm bei 1'600 U/min
Bohrung
170 mm
Hub
175 mm
Hubraum
47'666 cm³
Treibstoff
Diesel
Antriebslage
Hinten
Hilfsmotor
Hersteller
Kein Hilfsmotor eingebaut
Typ
X
Anzahl Zylinder
X
Leistung
X
Bohrung
X
Hub
X
Hubraum
X cm³
Treibstoff
X
Getriebe
Typ
Hersteller Renk Typ HSWL 354 Hydromechanisches Schalt-, Wende- und Lenkgetriebe Halb- und Vollautomatisch schaltbar mit kombinierter hydrodynamisch-mechanischer Betriebsbremse Handschaltung 1. bis 3. Gang Automatik 2. bis 4. Gang Schaltungsart elektrisch/hydraulisch 4 Vorwärtsgänge 2 Rückwärtsgänge Übersetzung 1. Gang 4,504:1 2. Gang 4,210:1 3. Gang 1,523:1 4. Gang 1,003:1 Seitenantrieb Hersteller ZF Typ P 25000 Planetengetriebe An jeder Seite der Wanne hinten aussen Übersetzung 4,67:1 Lenkung Hersteller Renk Typ TRM Bauart Hydrostatisch/hydrodynamisch Stufenlose Überlagerungslenkung Bremsen Betriebsbremse Hydrodynamische Strömungsbremse mit integrierten Scheibenbremsen Hilfsbremse Wannenseitigen Federspeicherbremse auf Scheiben Feststellbremse Wie Hilfsbremse Seitenantrieb Hersteller ZF Typ P 25000 Planetengetriebe An jeder Seite der Wanne hinten aussen Übersetzung 4,67:1
Bewaffnung
Hauptwaffe
12 cm Glattrohr Panzer Kanone 1987 12 cm Pz Kan 87 Hersteller K+W Thun Entwickler Rheinmetall Düsseldorf Typ Rh 120 L/44 Technische Daten 120 mm Kaliber 5'593 mm Gesamtlänge 5'300 mm Rohrlänge Glattrohr 3'800 kg Gewicht Pz Kanone 1'150 kg Gewicht Rohr 683 kg Gewicht Bodenstück mit Verschluss 110 kg Gewicht Verschlusskeil 13,5 kg Gewicht Rauchabsauger 13,5 kg Gewicht Rohrschutzhülle vorne 12,8 kg Gewicht Rohrschutzhülle hinten 360° Seitenrichtbereich - 9° bis + 20° Höhenrichtbereich Rohr 12 Uhr + 3° bis + 20° Höhenrichtbereich Rohr 06 Uhr 9 Schuss / Minute Feuergeschwindigkeit Fallkeilverschluss Verschlussystem halbautomatisch Abfeuerung elektrisch Kampfmunition Pfeil Pat 87 Lsp, 1'640 m/s, (APFSDS-T), Gewicht 18,7 kg Pfeil Pat 90 Lsp, 1'640 m/s, (APFSDS-T), Gewicht 19,0 kg Pfeil Pat 98 Lsp, 1'640 m/s, (APFSDS-T), Gewicht 19,0 kg HL Pat 87 Lsp, 1'130 m/s, (HEAT-MP-T), Gewicht 23,3 kg Übungsmunition U HL Pat 87 Lsp, 1'130 m/s, Gewicht 23,3 kg U Pfeil Pat 87 Lsp, 1'690 m/s, Gewicht 19,0 kg Manipuliermunition Manip Pfeil Pat, Gewicht 18,7 kg Manip HL Pat, Gewicht 23,3 kg
24 mm Einsatzlauf zur 12 cm Pz Kan 87 Munition EUG 55 elektr Zü VZ Lsp, 900 m/s, Gewicht 225 gr
Maschinengewehr
7,5 mm Panzer Maschinengewehr 1987, Rohrparallel 7,5 mm Kuppel Maschinengewehr 1987 7,5 mm Pz Mg 87 Hersteller SW Thun AG Technische Daten 7,5 mm Kaliber 1'410 mm Waffenlänge Panzer Maschinengewehr 1'230 mm Waffenlänge Kuppel Maschinengewehr 563 mm Lauflänge 270 mm Drallänge 4 Züge 750 m / Sekunde Anfangsgeschwindigkeit 3'300 bar Max. Gasdruck 500 / 1'000 Schuss pro Minute Kadenz Panzer Maschinengewehr umschaltbar 1'000 Schuss pro Minute Kadenz Kuppel Maschinengewehr 29,3 kg Gewicht Panzer Maschinengewehr 15,2 kg Gewicht Kuppel Maschinengewehr 23,0 kg Gewicht Drehlafette - 9° bis + 20° Höhenrichtbereich Panzer Maschinengewehr - 9° bis + 60° Höhenrichtbereich Kuppel Maschinengewehr Rückstosslader luftgekühlt Stützklappenverriegelung Waffenbetätigung elektrisch Das Kuppel Maschinengewehr kann auf einer Drehlafette sowohl auf der Lader- oder Kommandantenkuppel eingesetzt werden Das Panzer Maschinengewehr ist paralleljustiert zum Geschütz eingebaut Das Panzer Maschinengewehr und das Kuppel Maschinengewehr können nicht untereinander ausgetauscht werden Kampfmunition 7,5 mm GP 11, 750 m/s, Gewicht 26,8 gr 7,5 mm Lsp Pat 11, 750 m/s, Gewicht 25,6 gr Markiermunition 7,5 mm Mark Pat Mg 85, Gewicht 14,8 gr Manipuliermunition 7,5 mm Gw Manip Pat 11, Gewicht 36,5 gr
Lyran
Keine
Nebelwerfer
7,6 cm Nebelwerfer 1987 7,6 cm Nbw 87 Hersteller SW Thun AG Entwickler Diehl Deutschland Technische Daten 76 mm Kaliber 5 Sekunden Dauer Aufbau Nebelwand 90 - 200 Sekunden Dauer des Nebels 100 - 120 m Nebelwandbreite pro Salve links und rechts 50 - 90 m Wurfweite 16 Nebelwerfer Je 2 x 4 Nebelwerfer links und rechts am Turmheck Elektrische Auslösung über Bediengerät Nebelwerfer an der rechten Turminnenwand Links oder rechts als Vierer-Fächerwurf Links oder rechts turmaxial als Einzelwürfe Kampfmunition 7,6 cm Nb Pat 87 el Zü, Gewicht 1,180 kg 7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg Übungsmunition 7,6 cm U Nb Pat 90 el Zü, Gewicht 1,180 kg 7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg Manipuliermunition 7,6 cm Manip Nb Pat 7,6 cm Manip Nb Pat 95
Ab 1998 7,6 cm Mehrfachwurfanlage 1998 Hersteller SW Thun AG Entwickler Diehl Deutschland Technische Daten 76 mm Kaliber 5 Sekunden Dauer Aufbau Nebelwand 90 - 200 Sekunden Dauer des Nebels 100 - 120 m Nebelwandbreite pro Salve links und rechts 50 - 90 m Wurfweite 16 Nebelwerfer Je 2 x 4 Rohre links und rechts am Turmheck Elektrische Auslösung Links und rechts als Salve A Links und rechts als Salve B Kampfmunition 7,6 cm Nb Pat 87 el Zü, Gewicht 1,180 kg 7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg Übungsmunition 7,6 cm U Nb Pat 90 el Zü, Gewicht 1,180 kg 7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg Manipuliermunition 7,6 cm Manip Nb Pat 7,6 cm Manip Nb Pat 95
Munitionsvorrat
Hauptwaffe
42 Patronen 15 Patronen 1. Bereitschaft im Munitionsraum Turmheck 10 Pfeilpatronen 5 Hohlladungspatronen 27 Patronen 2. Bereitschaft im Munitionsraum Wanne, links vom Fahrer 18 Pfeilpatronen 9 Hohlladungspatronen
Maschinengewehr
4'100 Schuss 900 Schuss 1. Bereitschaft im Gurtenkasten beim Panzer Mg 200 Schuss 1. Bereitschaft in Mg-Kiste am Kuppel-Mg 1'000 Schuss 2. Bereitschaft in 5 Mg-Kisten auf dem Turmboden beim Lader 1'000 Schuss 2. Bereitschaft in 5 Mg-Kisten an linker Wannenwand 1'000 Schuss 2. Bereitschaft in 5 Mg-Kisten auf dem Munitionsraum Wanne, links vom Fahrer Verhältnis Gp 11 zu Lsp Pat 11 = 3:1
Geschichte 09. März 1981 Übergabe von 2 Leopard 2 A4 aus Bundeswehrbeständen zu Erprobungszwecken, Fahrgestellnummern 10047 und 10048
11. Dezember 1984 Nationalrat bewilligt Kredit für die Beschaffung von 380 Fahrzeugen, 35 Stück von Krauss-Maffei, 345 Stück in Lizenzproduktion
März bis Juni 1987 Lieferung der Fahrzeuge aus Deutschland
Dezember 1987 bis März 1993 Ablieferung der Fahrzeuge aus Schweizer Produktion
1987 erste Rekrutenschule
Änderungen Panzer 87 Leo gegenüber Leopard 2A4 Der Panzer 87 entspricht grundsätzlich dem 5. Baulos der Bundeswehr, besitzt aber zahlreiche Änderungen 7,5 mm Mg 87 anstelle der MG3 4 Ersatzrohrhalterungen für heissgeschossene Rohre des Flab Mg, je 2 pro Turmseite Andere Funkgeräte Bordverständigungsanlage 10 zusätzliche Schneegreifer in extra Halterungen am Turm vorne links (3) und an der rechten Seite (4+3) Anpassung der hinteren Turmecken und des -hecks, besonders links zur Unterbringung einer Aussenbordsprechstelle Klappbare Tarnnetzhalterungen am rechten Turmheck Anpassen der Beleuchtungsanlage Hydraulischer Kettenspanner Modifizierte ABC-Schutzbelüftungsanlage Motorschalldämpfer Geänderte Fahrerluke
Bestandsaufnahme 2015 35 Stück geliefert von Krauss-Maffei 1987 345 Stück geliefert von K+W Thun 1987 - 1993 42 Stück verkauft an Rheinmetall 2010 12 Stück verkauft an Canada 2011 55 Stück verkauft an Krauss-Maffei Wegmann 4 Stück für Schiesstests durch Armasuisse 134 Stück Umbau zu Panzer 87 WE 2006 12 Stück Umbau in Genie- und Minenräumpanzer Leopard 2006 10 Stück Umbau in Schleppobjekte 2013 12 Stück Umbau in Brückenpanzer Leopard 2014 5 Stück für Museen (HAM Burgdorf, Full, Thun, Zeughaus Schaffhausen und Militär Museum Wildegg) 96 Stück eingelagert
Einteilung Panzer Gren Bat 8 Reserve Bat (2004 - 2010) Panzer Bat 8 Reserve ab 2011 Panzer Bat 12 ab 1988 Panzer Bat 13 ab 1990 Panzer Bat 14 ab 1992 Panzer Bat 15 ab 1991, ab 2004 Reserve Panzer Bat 17 ab 1993 Panzer Bat 18 1993 bis 2003, 2004 bis 2010 Pz Gren Bat 18, ab 2011 Pz Bat 18 Panzer Bat 19 1991 -1994, 1995 überführt in Mech Bat 19, aufgelöst Ende 2003 Pz Bat 20 1989 bis 2003, 2004 überführt in Pz Gren Bat 20, ab 2011 Reserve Bat Panzer Bat 25 ab 2004 Reserve Bat, ab 2011 aufgelöst Panzer Bat 27 1990 bis 2003, 2004 bis 2010 Pz Gren Bat 27, ab 2004 Reserve Bat, ab 2011 aufgelöst Panzer Bat 28 1992 bis 2003, 2004 bis 2010 Pz Gren Bat 28, ab 2011 Reserve Bat Panzer Bat 29 1994 bis 2003, 2004 bis 2010 Pz Gren Bat 29, ab 2011 Pz Bat 29 Mech Bat 2 1995 bis 2003, dann aufgelöst Mech Bat 3 1995 bis 2003, dann aufgelöst Mech Bat 4 1995 bis 2003, dann aufgelöst Mech Bat 11 1995 bis 2003, dann aufgelöst Mech Bat 19 1995 bis 2003, dann aufgelöst
Datenquelle Einteilung Broschüre "Panzer Museum Thun" Verein Schweizer Armeemuseum VSAM
