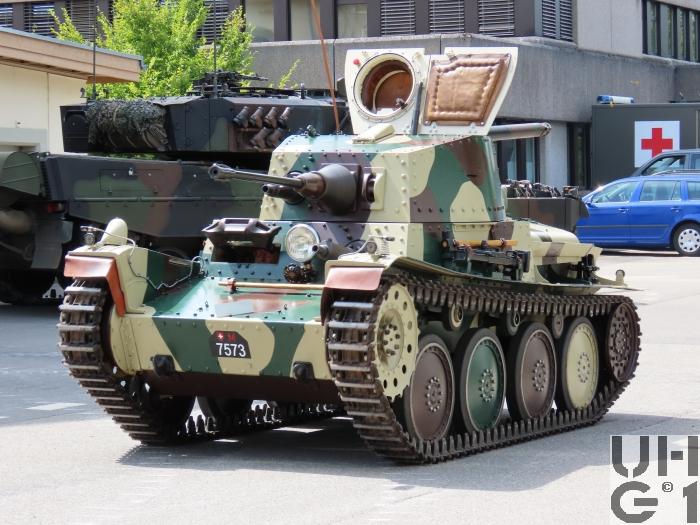

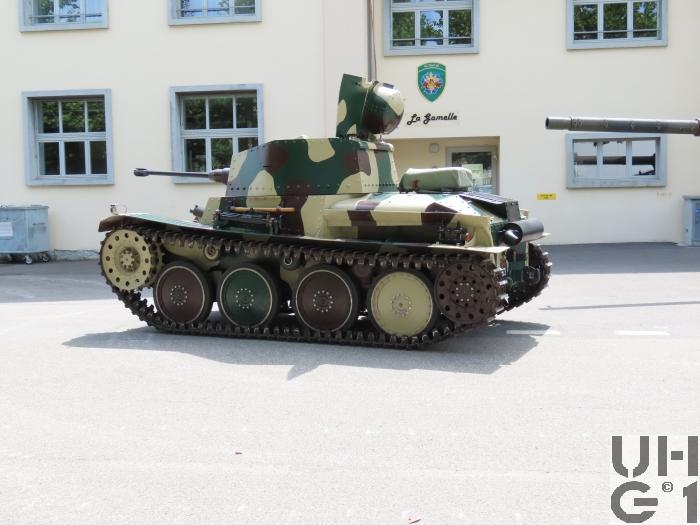

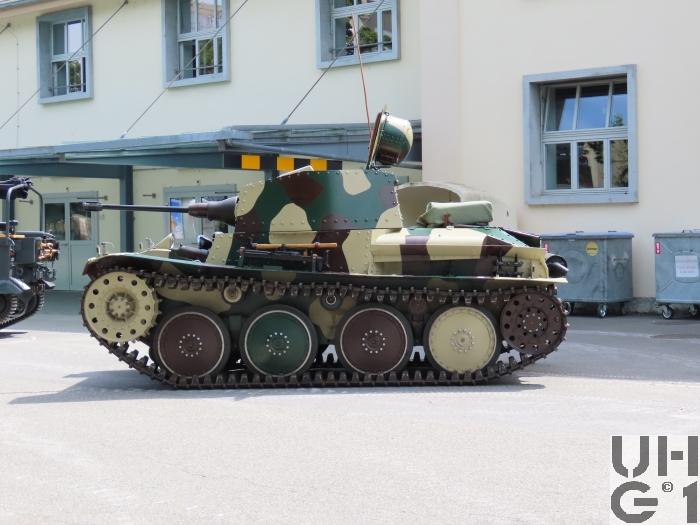

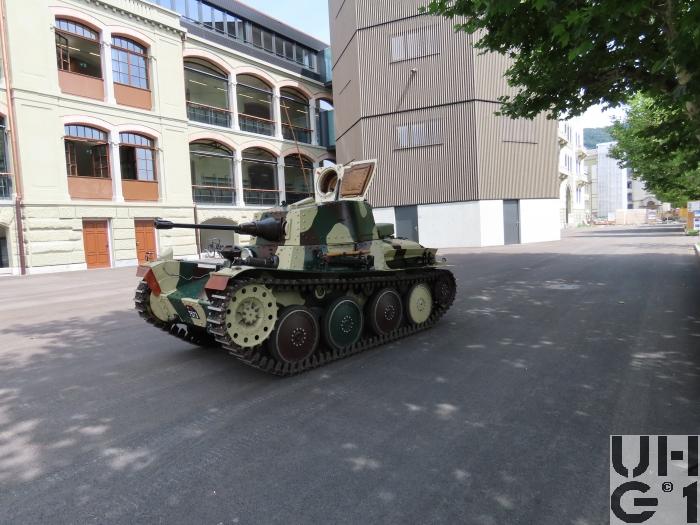

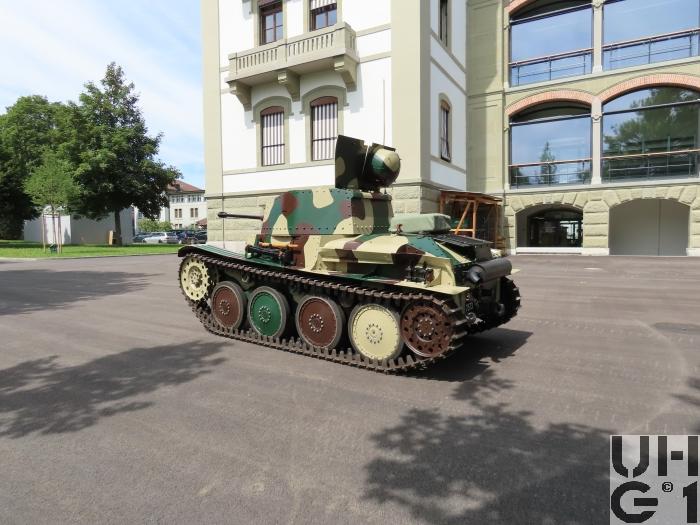

Beschaffung Durch Bundesratsbeschluss vom 17.04.1938 Ablieferung Mai bis November 1939
Im Truppeneinsatz
1939 bis 1960
M+ Nummer
M+7551 bis M+7554 Pzw Det 5 M+7561 bis M+7564 Pzw Det 6 M+7571 bis M+7574 Pzw Det 7 Später M+78912 bis M+78923
Anzahl Fahrzeuge
12 Fahrzeuge
Kategorie
Leichter Kampfpanzer
Besatzung
3 Personen 1 Kommandant Zugleich Beobachter und Funker Er sitzt oder steht rechts im Turm mit Kopf im Beobachtungstürmchen, bedient im Notfall von Hand das Maschinengewehr im Turm 1 Schütze Er sitzt links im Turm, bedient Kanone und das Maschinengewehr im Turm oder das Maschinengewehr im Karosserieunterteil 1 Fahrer Sitzt rechts unten im Karosserieunterteil
Gewicht
7'700 kg Fahrzeug 600 kg Motor
Leistungsgewicht
15,54 PS/t 11,42 kW/t
Länge
4'460 mm Fahrzeug mit Geschütz Richtung 12 Uhr 4'260 mm Fahrzeug ohne Geschütz
Breite
2'000 mm Fahrzeug 1'960 mm Fahrzeug über Raupen aussen 1'420 mm Fahrzeug über Raupen innen 1'700 mm Spurweite
Höhe
2'100 mm Fahrzeug mit Beobachterturm 1'820 mm Fahrzeug ohne Beobachterturm 1'200 mm Fahrzeug über Kotflügel vorne 900 mm Fahrzeug über Kotflügel hinten 725 mm Achse Antriebsrad vorne 525 mm Achse Spannrad hinten 530 mm Turm 280 mm Beobachterturm 1'600 mm Feuerhöhe Geschütz
Bodendruck
Gelände 0,60 kg/cm² Strasse 7,00 kg/cm²
Bodenfreiheit
400 mm
Spurlänge
2'230 mm
Überschreitfähigkeit
1'800 mm 800 mm Kletterfähigkeit 45° / 100% Steigfähigkeit 31° / 60% Querneigung
Watfähigkeit
900 mm
Raupenbreite
270 mm
Geschwindigkeit Strasse
45,0 km/h vorwärts 6,50 km/h rückwärts 1. Gang 4,00 km/h 2. Gang 11,0 km/h 3. Gang 17,5 km/h 4. Gang 28,0 km/h 5. Gang 45,0 km/h R. Gang 6,50 km/h
Geschwindigkeit Gelände
25 km/h
Tankinhalt
140 Liter Diesel 70 Liter Treibstoffbehälter Motorraum links 70 Liter Treibstoffbehälter Motorraum rechts 45 Liter / 100 km Verbrauch Strasse 75 Liter / 100 km Verbrauch Gelände 300 km Reichweite Strasse 200 km Reichweite Gelände
Scharnierraupe aus Stahl 86 Raupenglieder pro Seite im Neuzustand 2 Raupenglieder Reserve, im Fahrzeuginnern
Elektrische Spannung
12 Volt 2 Eisen - Nickel Batterien à  12 Volt 80 Ah Marke Niefe Typ 9-A L-8 Parallel geschaltet Minus Pol an Masse
Panzerung
8 mm bis 32 mm
Ãœbermittlungsmittel
Zwischen Panzerwagen und Kommandostelle Durch Sende- und Empfangsstation, die fest eingebaut ist Mittels Telephonie oder Telegraphie Zwischen den Panzerwagen optisch Bei Tag durch Signalisationsfahne Bei Nacht durch Signalisationslampe Zwischen Wagenkommandat und Lenker Durch farbige, elektrische Signallichter Vom Wagenkommandanten zum Fahrer und Schützen Durch telephonische Sprechverbindung über den Sender
6 Zylinder Reihenmotor Viertakt Direkteinspritzung Hängende Ventile durch seitlich liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwelle über Kette Trockensumpfschmierung
Leistung
120 PS /88 kW bei 2'000 U/min
Drehmoment
42,82 mkg / 420 Nm bei 1'200 U/min
Bohrung
110 mm
Hub
140 mm
Hubraum
7'983 cm³
Treibstoff
Diesel
Antriebslage
Vorne
Hilfsmotor
Hersteller
Kein Hilfsmotor eingebaut
Typ
X
Anzahl Zylinder
X
Leistung
X
Bohrung
X
Hub
X
Hubraum
X cm³
Treibstoff
X
Getriebe
Typ
Hauptgetriebe System Praga Wilson Typ "CH" Halbautomatisches Wechselgetriebe Am Vorwählhebel wird der gewünschte Gang eingestellt Das Schalten des Ganges erfolgt durch Aus- und Einkuppeln 5 Vorwärtsgänge 1 Rückwärtsgang Übersetzung 1. Gang 11,4:1 2. Gang 4,08:1 3. Gang 2,55:1 4. Gang 1,60:1 5. Gang 1,00:1 R. Gang 6,88:1 Lenkgetriebe Trockenscheiben Kupplungslenkung mit zwei Umlaufgetrieben für Radius- und Ortslenkung, mit Aussenbandbremsen Bremsen Fuss- und handbetätigte Aussenbandbremsen, die auf die Ortslenktrommeln wirken
Bewaffnung
Hauptwaffe
24 mm Panzerwagen Kanone 1938 24 mm Pzw-Kan 38 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Adolf Furrer (W+F) Technische Daten 24 mm Kaliber 360° Seitenrichtbereich - 10° bis + 20° Höhenrichtbereich Durch das links angebrachte Handrad 30 - 40 Schuss / Minute Feuergeschwindigkeit 75 kg Waffe ohne Lafette 39 kg Rohr mit Mündungsbremse und Schliessvorrichtung 38 kg Verschlusskasten mit Verschlussgehäuse 5,12 kg Magazin gefüllt mit 6 Patronen 2,28 kg Magazin leer 2'590 mm Länge 1'880 mm Länge Lauf mit Mündungsbremse 1'515 mm Länge Lauf 717 mm Drallänge 12 Züge Konstanter Rechtsdrall Rohrrücklaufgeschütz Einzelfeuer Schussauslösung mechanisch von Hand links oder mit Knieabzug Lafettierung in Kugelblende Rückstosslader, verriegelt Gesteuerter Kniegelenkverschluss Patronenzufuhr aus Magazin Kastenmagazin à 6 Patronen Zielvorrichtung über Zielfernrohr Kampfmunition 24 mm Pzw Kan 38 Bl-G o Lsp, 900 m/s, Gewicht 460 gr 24 mm Pzw Kan 38 Bl-G m Lsp, 900 m/s, Gewicht 460 gr 24 mm Pzw Kan 38 St-G-MZ, 900 m/s, Gewicht 460 gr 24 mm Pzw Kan 38 Pz-GV, 900 m/s, Gewicht 460 gr 24 mm Pzw Kan 38 Pz-G BoZ, 900 m/s, Gewicht 460 gr Übungsmunition 24 mm Pzw Kan 38 U-G m Lsp, 900 m/s, Gewicht 460 gr Manipuliermunition 24 mm Pzw Kan 38 Manip Pat
Maschinengewehr
7,5 mm Panzerwagen Maschinengewehr 1938 7,5 mm Pzw Mg 38 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Eidgenössische Waffenfabrik Bern (W+F) Technische Daten 7,5 mm Kaliber 360° Seitenrichtbereich - 10° bis + 20° Höhenrichtbereich 1'200 Schuss / Minute Feuergeschwindigkeit 18 kg Gewicht 990 mm Gesamtlänge 665 mm Rohrlänge 270 mm Drallänge 4 Züge Konstanter Rechtsdrall Seriefeuer 250 Patronen im Gurt Patronenzufuhr aus Zerfallgliedergurten Rückstosslader verriegelt Gesteuerter Kniegelenkverschluss Schussauslösung mechanisch von Hand oder mit Knieabzug Zielvorrichtung über Zielfernrohr 1 Pzw Mg 38 ist mit der Pzw Kan 38 gekoppelt 1 Pzw Mg 38 ist im Wannenunterteil eingebaut, Wirkungsbereich Kegel von 10° in Fartrichtung Beide sind flüssigkeitsgekühlt Kampfmunition 7,5 mm Gp 11, 780 m/s, Gewicht 26,8 gr 7,5 mm St Ke Pat 11, 780 m/s, Gewicht 26,8 gr 7,5 mm Lsp Pat 11, 780 m/s, Gewicht 25,6 gr Markiermunition 7,5 mm Mark Pat Mg, Gewicht 13,8 gr Manipuliermunition 7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr
7,5 mm Leichtes Maschinengewehr 1925 7,5 mm Lmg 25 Als Zusatzbewaffnung Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Adolf Furrer (W+F) Technische Daten 7,5 mm Kaliber 360° Seitenrichtbereich 90° Höhenrichtbereich 490 - 525 Schuss / Minute Feuergeschwindigkeit 8,650 kg Gewicht 1'163 mm Gesamtlänge 585 mm Lauflänge 270 mm Drallänge 4 Züge Konstanter Rechtsdrall Einzel- und Seriefeuer 30 Patronen pro Magazin Patronenzufuhr aus zweireihigem Stangen Magazin seitlich rechts Luftgekühlter Rückstosslader mit kurzem Rücklauf Gesteuerter Kniegelenkverschluss Schussauslösung mechanisch von Hand Zielvorrichtung über Korn und Visier Kann auf dem Beobachtertürmchen montiert oder beliebig frei im Gelände verwendet werden Kampfmunition 7,5 mm Gp 11, 740 m/s, Gewicht 26,8 gr 7,5 mm St Ke Pat 11, 740 m/s, Gewicht 26,8 gr 7,5 mm Lsp Pat 11, 740 m/s, Gewicht 25,6 gr Markiermunition 7,5 mm Mark Pat Mg, Gewicht 13,8 gr Manipuliermunition 7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr
Lyran
Keiner
Nebelwerfer
Keine
Munitionsvorrat
Hauptwaffe
114 Schuss In 19 Kasten-Magazienen à  6 Patronen
Maschinengewehr
300 Schuss zu Lmg 25 In 10 Magazienen à  30 Schuss 2'500 Schuss zu Pzw Mg 38 In 10 Gurten à  250 Schuss
Lyran
Keine
Nebelwerfer
Keine
Bemerkungen
Einteilung Truppenordnung 1938 Je ein Pzw Det zu 4 Pzw in den Aufkl Abt in den Divisionen 1, 2, 4 -7 Pzw Det 1 1940 Pzw Det 2 1940 Pzw Det 4 1940 Pzw Det 5 1940 Pzw Det 6 1940 Pzw Det 7 1940
Nach Kriegsausbruch Je 1 Pz Kp zu 8 Pzw in den Aufkl Abt der 3 leichten Brigaden Pzw Kp 1 von 1940 bis 1948 Pzw Kp 2 von 1940 bis 1948 Pzw Kp 3 von 1940 bis 1948
Einteilung Truppenordnung 1947 Stabsschwadron des Mot Drag Bat 11 1948 bis 1960 6 Fahrzeuge Alle mit Dieselmotor
Geschichte Die Schweiz kauft 1938 zuerst ein Fahrzeug ohne Bewaffnung für Versuchszwecke und dann 1939 11 Fahrzeuge ohne Bewaffnung dazu. Diese 12 Stück haben einen Scania Vabis Benzinmotor eingebaut. Weitere 12 Fahrzeuge werden in der Schweiz von den Firmen Saurer, Berna, Bell und Oeler in Lizenz hergestellt. Sie erhalten einen Saurer Dieselmotor, Bewaffnung und Funk.
Mit der Truppenordnung 38 wurden sämtlichen Divisionen eine Aufklärungsabteilung zugeteilt, die aus einer Radfahrerkompanie, einer Dragonerschwadron und einem Panzerwagen Detachement bestand. 1940 wurden 6 Panzerwagen Detachemente mit je 4 Panzerwagen 39 gebildet. Am 04.12.1940 wurden die 6 Detachemente in 3 Panzerwagen Kompanien (Pzw Kp 1, Pzw Kp 2, Pzw Kp 3) umgegliedert und je einer leichten Brigade unterstellt. Ende 1948 wurden die Pzw Kp 1 bis 3 aufgelöst. 1949 wurden die Pzw Kp 1 bis 3 in Pzj Kp 31 bis Pzj Kp 33 umbenannt und mit dem G 13 ausgerüstet.
