Panzerwagen 39 Typ LTL-H, Pzw 39 mit Pak 41

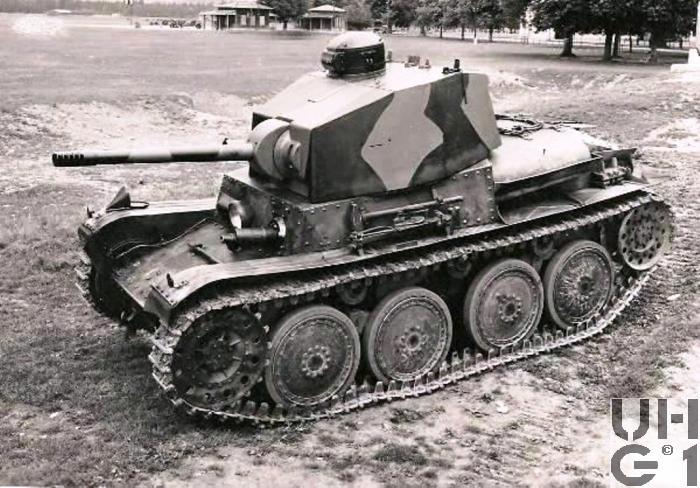

Panzerwagen 39 Typ LTL-H, Pzw 39 mit Pak 41, Foto KTA


Allgemein
HerstellerCeskomoravska Kolben-Danek a.s., Saurer, Berna, Bell, Oehler
HerstellungslandTschechoslowakei, Schweiz
HerstellungsjahrUmgebaut 1956 auf 7,5 cm auf Pak 41
Im TruppeneinsatzNur für Versuche
M+ NummerM+7562
Anzahl Fahrzeuge1 Fahrzeug, Prototyp
KategorieLeichter Kampfpanzer
Besatzung3 Personen
1 Kommandant
Zugleich Beobachter und Funker
Er sitzt oder steht rechts im Turm mit Kopf im Beobachtungstürmchen, bedient im Notfall von Hand das Maschinengewehr im Turm
1 Schütze
Er sitzt links im Turm, bedient Kanone und das Maschinengewehr im Turm oder das Maschinengewehr im Karosserieunterteil
1 Fahrer
Sitzt rechts unten im Karosserieunterteil
Gewicht7'700 kg Fahrzeug
Leistungsgewicht15,54 PS/t
11,42 kW/t
Länge4'460 mm Fahrzeug mit Geschütz Richtung 12 Uhr
4'260 mm Fahrzeug ohne Geschütz
Breite2'000 mm Fahrzeug
1'960 mm Fahrzeug über Raupen aussen
1'420 mm Fahrzeug über Raupen innen
1'700 mm Spurweite
Höhe2'100 mm Fahrzeug mit Beobachterturm
1'820 mm Fahrzeug ohne Beobachterturm
1'200 mm Fahrzeug über Kotflügel vorne
900 mm Fahrzeug über Kotflügel hinten
725 mm Achse Antriebsrad vorne
525 mm Achse Spannrad hinten
530 mm Turm
280 mm Beobachterturm
1'600 mm Feuerhöhe Geschütz
BodendruckGelände 0,60 kg/cm²
Strasse 7,00 kg/cm²
Bodenfreiheit400 mm
Spurlänge2'230 mm
Überschreitfähigkeit1'800 mm
800 mm Kletterfähigkeit
45° / 100% Steigfähigkeit
Watfähigkeit900 mm
Raupenbreite270 mm
Geschwindigkeit Strasse45,0 km/h vorwärts
6,50 km/h rückwärts
1. Gang 4,00 km/h
2. Gang 11,0 km/h
3. Gang 17,5 km/h
4. Gang 28,0 km/h
5. Gang 45,0 km/h
R. Gang 6,50 km/h
Geschwindigkeit Gelände25 km/h
Tankinhalt140 Liter Diesel
70 Liter Treibstoffbehälter Motorraum links
70 Liter Treibstoffbehälter Motorraum rechts
45 Liter / 100 km Verbrauch Strasse
75 Liter / 100 km Verbrauch Gelände
300 km Reichweite Strasse
200 km Reichweite Gelände
FahrwerkPro Seite
1 Kegelradgetriebe vorne
1 Antriebsrad mit 2 Zahnkränzen vorne
1 Führungsrolle vorne
2 Laufwagen
2 Längsblattfedern
4 Schwingarme
4 Laufräder
3 Tragrollen
1 Spannvorrichtung hinten
1 Spannrad hinten
1 Scharnierraupe
RaupenartScharnierraupe aus Stahl
85 Raupenglieder pro Seite im Neuzustand
Elektrische Spannung12 Volt
2 Eisen - Nickel Batterien à  12 Volt 80 Ah
Marke Niefe
Typ 9-A L-8
Parallel geschaltet
Minus Pol an Masse
Panzerung8 mm bis 32 mm
ÃœbermittlungsmittelZwischen Panzerwagen und Kommandostelle
Durch Sende- und Empfangsstation, die fest eingebaut ist
Mittels Telephonie oder Telegraphie
Zwischen den Panzerwagen optisch
Bei Tag durch Signalisationsfahne
Bei Nacht durch Signalisationslampe
Zwischen Wagenkommandat und Lenker
Durch farbige, elektrische Signallichter
Vom Wagenkommandanten zum Fahrer und Schützen
Durch telephonische Sprechverbindung über den Sender

Sprechfunkgerät Lorenz
Sender BJ.1.S
Empfänger BJ.1.E


Hauptmotor
HerstellerSaurer
TypCT1D
Anzahl Zylinder6 Zylinder Reihenmotor
Viertakt
Hängende Ventile durch seitlich liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwelle über Kette
Leistung120 PS / 88 kW bei 2'000 U/min
Drehmoment42,82 mkg / 420 Nm bei 1'200 U/min
Bohrung110 mm
Hub140 mm
Hubraum7'980 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
System Praga Wilson
Typ "CH"
Halbautomatisches Wechselgetriebe
Am Vorwählhebel wird der gewünschte Gang eingestellt
Das Schalten des Ganges erfolgt durch Aus- und Einkuppeln
5 Vorwärtsgänge
1 Rückwärtsgang
Übersetzung
1. Gang 11,4:1
2. Gang 4,08:1
3. Gang 2,55:1
4. Gang 1,60:1
5. Gang 1,00:1
R. Gang 6,88:1
Lenkgetriebe
Trockenscheiben Kupplungslenkung mit zwei Umlaufgetrieben für Radius- und Ortslenkung, mit Aussenbandbremsen
Bremsen
Fuss- und handbetätigte Aussenbandbremsen, die auf die Ortslenktrommeln wirken


Bewaffnung
Hauptwaffe4,7 cm Panzerabwehrkanone 41
4,7 cm Pak 41
Hersteller Eidgenössische Konstruktionswerkstätte Thun (K+W)
Entwickler Eidgenössische Konstruktionswerkstätte Thun (K+W)
Technische Daten
47 mm Kaliber
2'095 mm Rohrlänge ohne Mündungsbremse
1'593 mm Gezogener Teil
32 Züge
Konstanter Rechtsdrall
126 kg Rohr mit Mündungsbremse und Verschluss
Keilverschluss
Handabzug
Kampfmunition
4,7 cm Pak 41 Pz K G, 750 m/s, Gewicht 1,75 kg
4,7 cm Pak 41 Pz G BoZ, 750 m/s, Gewicht 1,75 kg
4,7 cm Pak 41 L G MZ, 400 m/s, 2,40 kg
4,7 cm Pak 41 R G MZ, 400 m/s, 2,40 kg
Ãœbungsmunition
4,7 cm Pak 41 U Pz G MZ, 750 m/s, 1,45 kg
4,7 cm Pak 41 U L G, 400 m/s, 2,40 kg
Manipuliermunition
4,7 cm Pak 41 Man Patr
4,7 cm Pak 41 Manip Pat
Maschinengewehr7,5 mm Panzerwagen Maschinengewehr 1938
7,5 mm Pzw Mg 38
Hersteller Eidgenössische Waffenfabrik Bern (W+F)
Entwickler Eidgenössische Waffenfabrik Bern (W+F)
Technische Daten
7,5 mm Kaliber
360° Seitenrichtbereich
- 10° bis + 20° Höhenrichtbereich
1'200 Schuss / Minute Feuergeschwindigkeit
18 kg Gewicht
990 mm Gesamtlänge
665 mm Rohrlänge
270 mm Drallänge
4 Züge
Konstanter Rechtsdrall
Seriefeuer
250 Patronen im Gurt
Patronenzufuhr aus Zerfallgliedergurten
Rückstosslader verriegelt
Gesteuerter Kniegelenkverschluss
Schussauslösung mechanisch von Hand oder mit Knieabzug
Zielvorrichtung über Zielfernrohr
1 Pzw Mg 38 ist mit der Pzw Kan 38 gekoppelt
1 Pzw Mg 38 ist im Wannenunterteil eingebaut, Wirkungsbereich Kegel von 10° in Fartrichtung
Beide sind flüssigkeitsgekühlt
Kampfmunition
7,5 mm Gp 11, 780 m/s, Gewicht 26,8 gr
7,5 mm St Ke Pat 11, 780 m/s, Gewicht 26,8 gr
7,5 mm Lsp Pat 11, 780 m/s, Gewicht 25,6 gr
Markiermunition
7,5 mm Mark Pat Mg, Gewicht 13,8 gr
Manipuliermunition
7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr

7,5 mm Leichtes Maschinengewehr 1925
7,5 mm Lmg 25
Als Zusatzbewaffnung
Hersteller Eidgenössische Waffenfabrik Bern (W+F)
Entwickler Adolf Furrer (W+F)
Technische Daten
7,5 mm Kaliber
360° Seitenrichtbereich
90° Höhenrichtbereich
490 - 525 Schuss / Minute Feuergeschwindigkeit
8,650 kg Gewicht
1'163 mm Gesamtlänge
585 mm Lauflänge
270 mm Drallänge
4 Züge
Konstanter Rechtsdrall
Einzel- und Seriefeuer
30 Patronen pro Magazin
Patronenzufuhr aus zweireihigem Stangen Magazin seitlich rechts
Luftgekühlter Rückstosslader mit kurzem Rücklauf
Gesteuerter Kniegelenkverschluss
Schussauslösung mechanisch von Hand
Zielvorrichtung über Korn und Visier
Kann auf dem Beobachtertürmchen montiert oder beliebig frei im Gelände verwendet werden
Kampfmunition
7,5 mm Gp 11, 740 m/s, Gewicht 26,8 gr
7,5 mm St Ke Pat 11, 740 m/s, Gewicht 26,8 gr
7,5 mm Lsp Pat 11, 740 m/s, Gewicht 25,6 gr
Markiermunition
7,5 mm Mark Pat Mg, Gewicht 13,8 gr
Manipuliermunition
7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr
LyranKeiner
NebelwerferKeine


Munitionsvorrat
Hauptwaffe?
Maschinengewehr300 Schuss zu Lmg 25
In 10 Magazienen à  30 Schuss
2'500 Schuss zu Pzw Mg 38
In 10 Gurten à  250 Schuss
LyranKeine
NebelwerferKeine
BemerkungenUm die Geschosswirkung zu erhöhen wurde versuchsweise eine Pak 41 eingebaut, das Fahrzeug blieb aber ein Einzelstück
