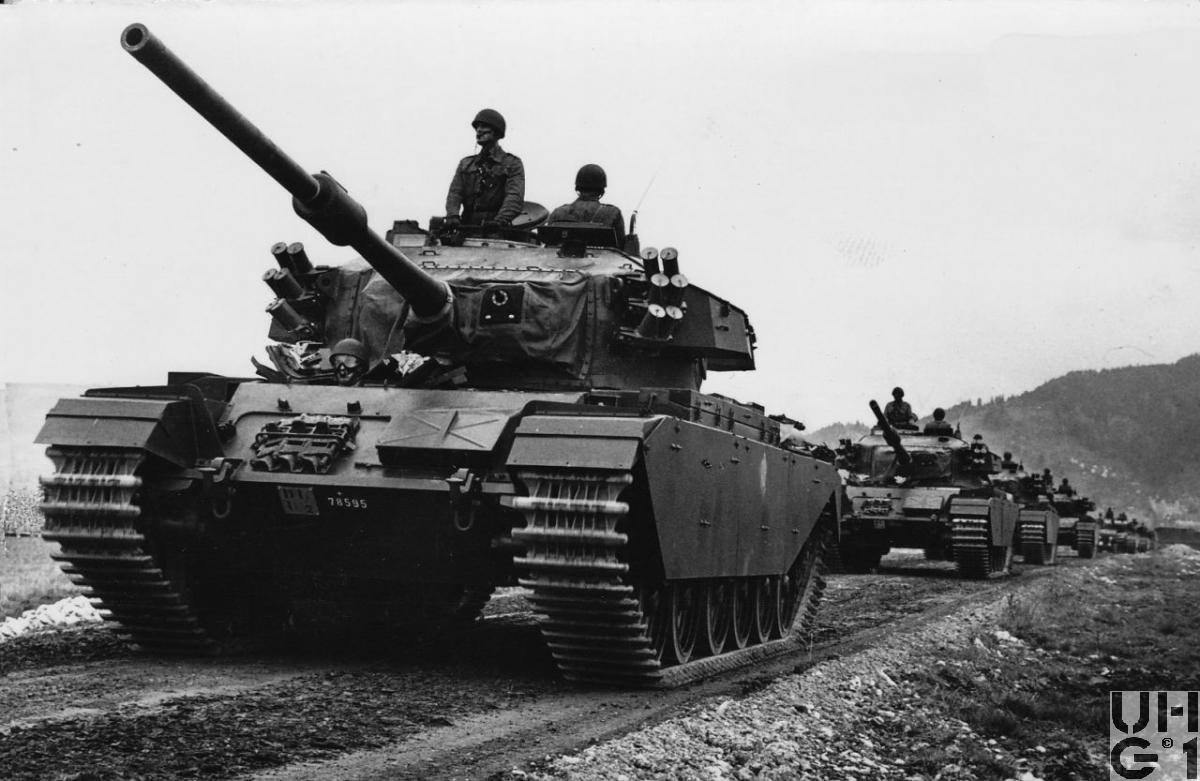

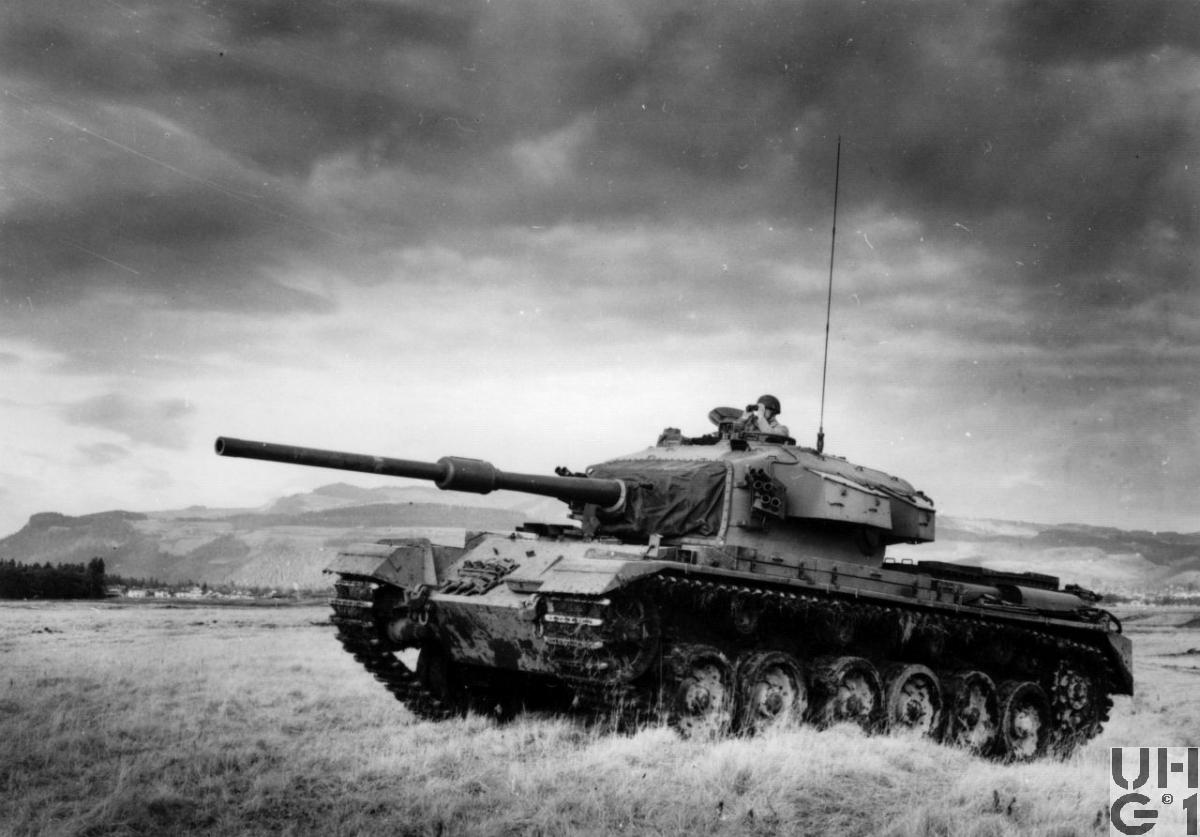

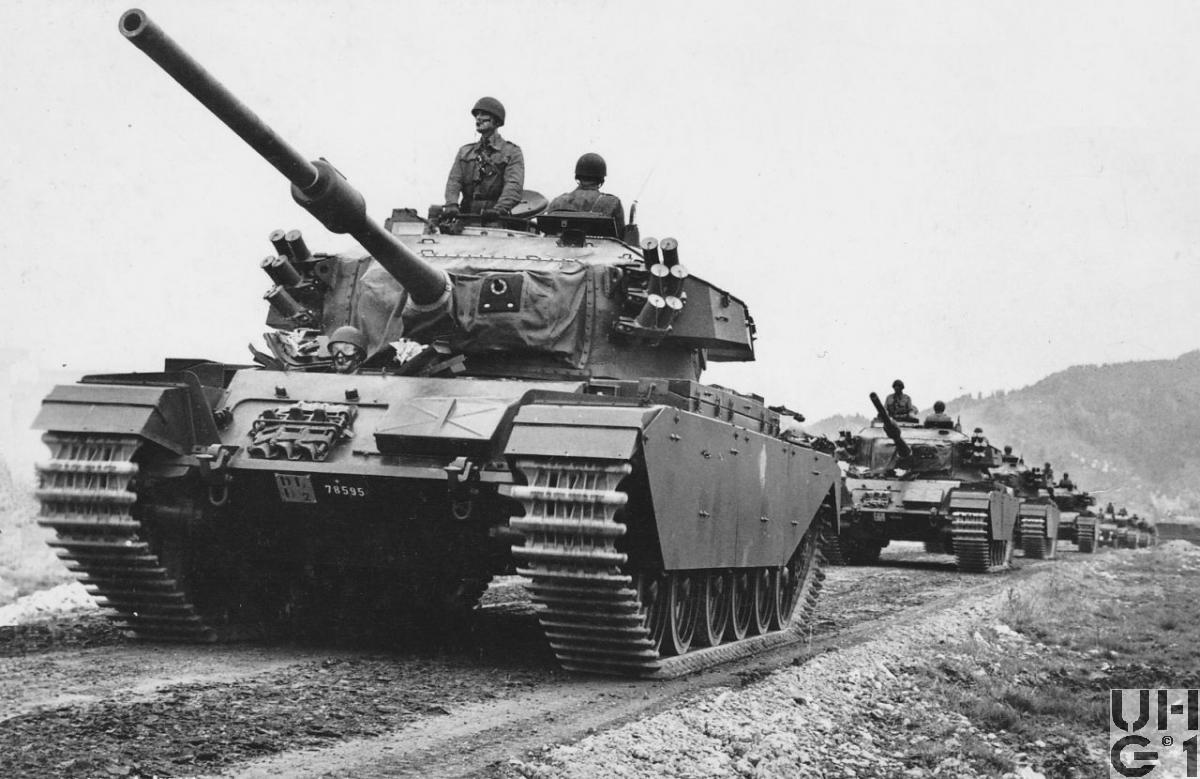

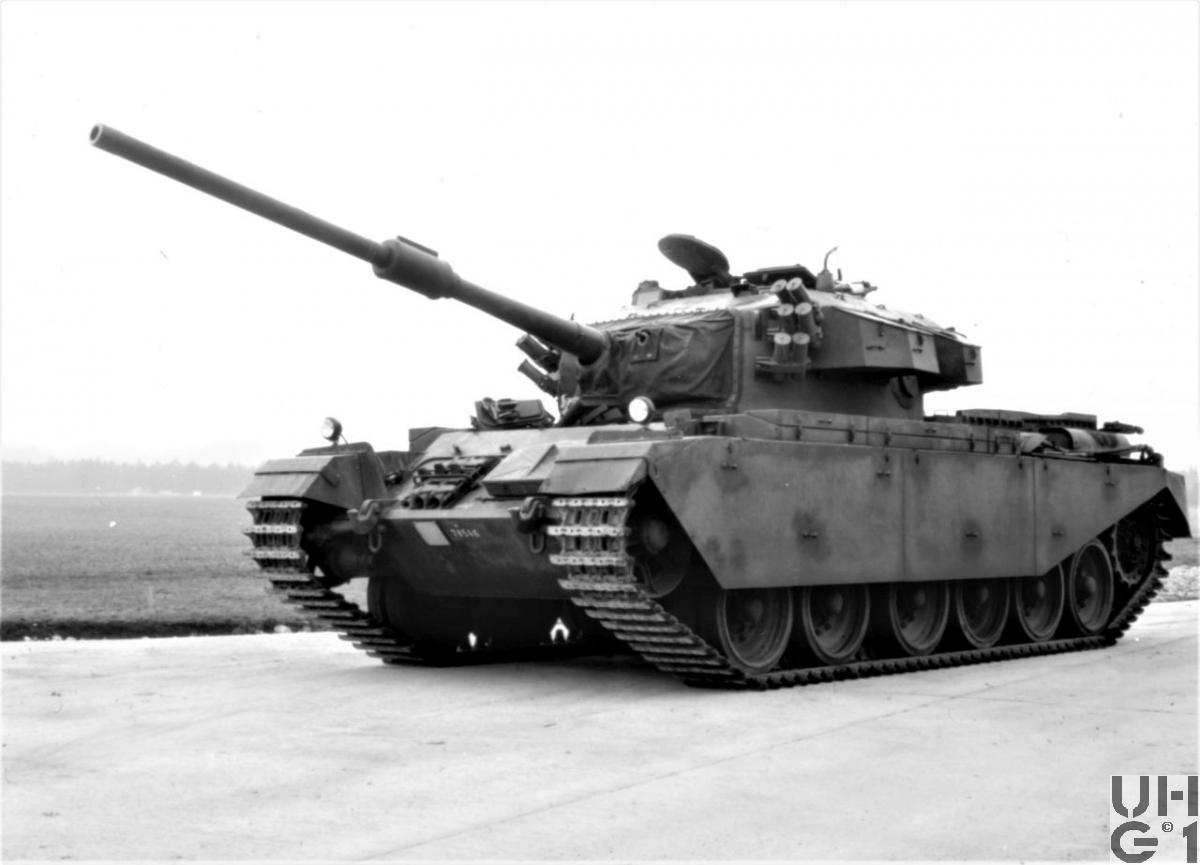

Beschaffung Mk 3, durch Bundesbeschluss vom 25.03.1955 Mk 5, durch Bundesbeschluss vom 05.10.1960 Ablieferung Mk 3, 17.01.1956 bis 23.09.1957 Mk 5, 16.01.1962 bis 20.08.1964
Im Truppeneinsatz
1956 bis 1993
M+ Nummer
Mk 3, M+78500 bis M+78599 Mk 5, M+78800 bis M+78899
Anzahl Fahrzeuge
Mk 3, 100 Fahrzeuge Mk 5, 100 Fahrzeuge
Kategorie
Kampfpanzer
Besatzung
4 Personen 1 Kommandant hinten rechts im Turm 1 Fahrer vorne rechts im Wannenbug 1 Richter vorne rechts im Turm 1 Lader links im Turm
Gewicht
51'000 kg Fahrzeug 35'000 kg Chassis 14'500 kg Turm mit Geschütz, ohne Munition 1'009 kg Hauptgetriebe 840 kg Seitenantrieb 653 kg Hauptmotor 214 kg Antriebsrad 209 kg Kupplung Hauptmotor 204 kg Hilfsmotor mit Generator 116 kg Raupenspannvorrichtung 102 kg Hilfsmotor ohne Generator 85 kg Laufrad
Leistungsgewicht
13,00 PS/t 9,651 kW/t
Länge
10'450 mm Fahrzeug mit Geschütz Richtung 12 Uhr 8'550 mm Fahrzeug mit Geschütz im Marschlager 7'710 mm Fahrzeugfront - Fahrzeugheck 7'680 mm Wanne 6'100 mm Turmmittelachse - Rohr 12 Uhr 4'550 mm 1. Laufrad - 6. Laufrad 4'350 mm Turmmittelachse - Fahrzeugheck 3'360 mm Turmmittelachse - Fahrzeugfront 2'740 mm Rohrüberhang vorne 840 mm Rohrüberhang hinten
Breite
3'420 mm Fahrzeug mit Panzerschürzen 3'300 mm Fahrzeug ohne Panzerschürzen 3'250 mm Fahrzeug über Raupen aussen 2'030 mm Fahrzeug über Raupen innen 2'655 mm Spurweite
Höhe
4'900 mm Fahrzeug über Antennen frei 3'800 mm Fahrzeug über Antennen abgespannt 3'560 mm Fahrzeug über Flab Maschinengewehr 3'420 mm Fahrzeug über Lukendeckel Kommandant offen 2'960 mm Fahrzeug über Lukendeckel geschlossen 1'660 mm Fahrzeug über Wanne 2'080 mm Feuerhöhe Geschütz 930 mm Achse Spannrad vorne 820 mm Achse Antriebsrad hinten
Bodendruck
Gelände 0,90 kg/cm² Strasse 20,5 kg/cm²
Bodenfreiheit
510 mm
Spurlänge
4'850 mm

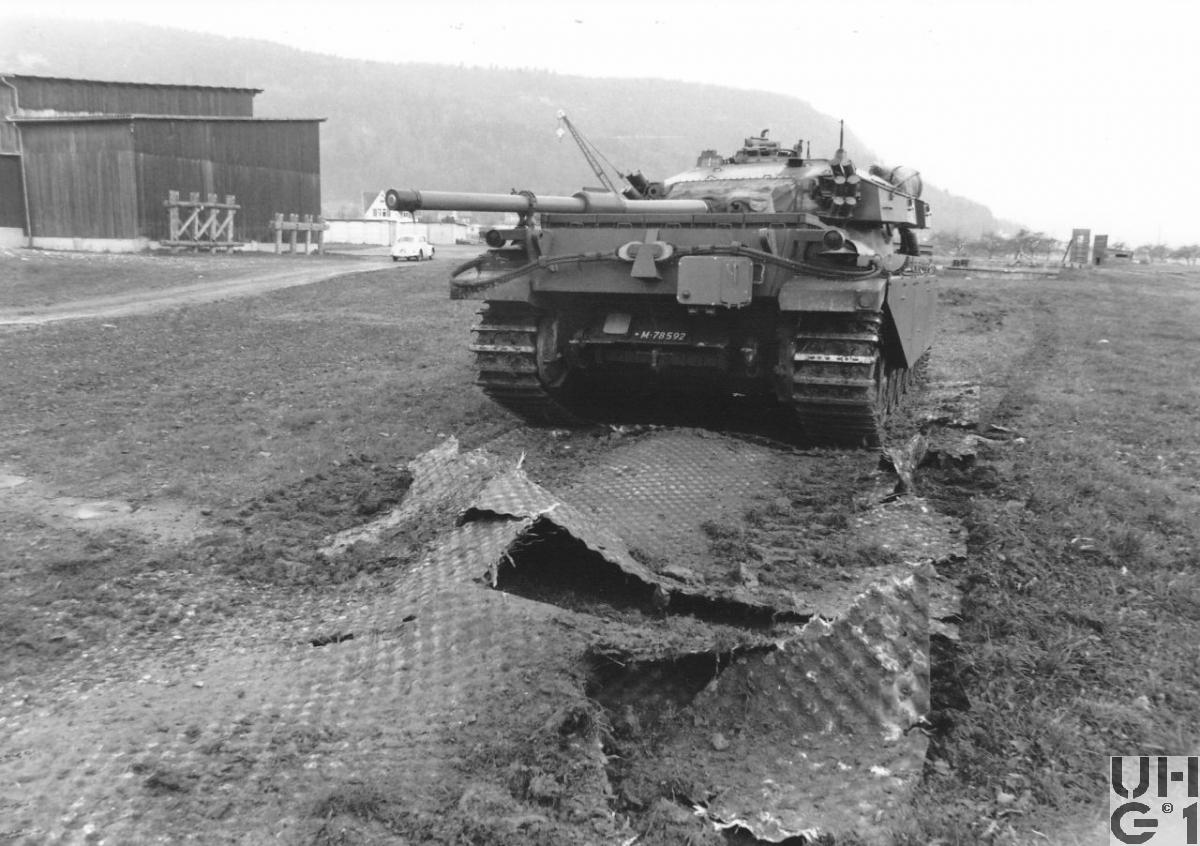

Überschreitfähigkeit
3'350 mm 900 mm Kletterfähigkeit 30° - 35° 60% - 70% Steigfähigkeit
Watfähigkeit
1'300 mm
Raupenbreite
610 mm
Geschwindigkeit Strasse
35,0 km/h vorwärts 11,9 km /h rückwärts 1. Gang 4,030 km/h 2. Gang 10,14 km/h 3. Gang 16,25 km/h 4. Gang 24,10 km/h 5. Gang 35,00 km/h LR 1,600 km/h HR 11,90 km/h
Geschwindigkeit Gelände
20 km/h
Tankinhalt
546 Liter Benzin 264 Liter Treibstoffbehälter rechts in der Wanne 282 Liter Treibstoffbehälter links in der Wanne 700 Liter / 100 km Verbrauch Strasse 1'100 Liter / 100 km Verbrauch Gelände 80 km Reichweite Strasse 50 km Reichweite Gelände
Fahrwerk
Pro Seite 1 Spannrad mit Spannvorrichtung vorne 2 Laufwagen vorne und hinten mit je 2 Schwingarmen 1 Federelement 2 Stossdämpfer 1 Laufwagen Mitte mit je 2 Schwingarmen 1 Federelement 6 Laufradpaare 4 Tragrollenpaare 1 Einfache Führungsrolle am Spannrad vorne 1 Einfache Führungsrolle am Seitenantrieb hinten 1 Seitenantrieb hinten 1 Scharnierraupe
Raupenart
Scharnierraupe aus Stahlguss 108 Raupenglieder pro Seite im Neuzustand 3 Raupenglieder Reserve 1'950 kg Gewicht Raupe 17 kg Gewicht Raupenglied
Elektrische Spannung
24 Volt 4 Batterien à  6 Volt 150 Ah In Serie geschalten Unter den Bodendeckeln des Turmbodens hinter dem Fahrer in der Wanne Minus Pol an Masse
Panzerung
13 bis 152 mm
Ãœbermittlungsmittel
1 Funkstation SE-407 im Turmheck mit: 1 Sender-Empfänger SE TR 83 1 Speisegerät SG 83 1 Zusatzempfänger ZE 83 1 Bordverstärker BV 83 1 Montagerahmen MR 83 1 Niederfrequenzverstärker NV 83 1 Bedienungsgerät BG 83-1 Kommandantenposten, Turmwand rechts 1 Bedienungsgerät BG 83-2 Laderposten, Turmwand links 1 Anschlussdose AD 83-1 Fahrerraum, rechte Seite oben 1 Anschlussdose AD 83-2 Richterposten, rechts über dem Verteilerkasten 1 Antenne auf dem Turm hinten rechts für SE TR 83 mit: 1 Antennensockel 1 Antennenstab MS 116 1 Antennenstab MS 117 1 Abspannisolator 1 Reservestab MS 116 1 Reservestab MS 117 1 Antenne auf dem Turm vorne links für ZE 83 mit: 1 Antennensockel 1 Antennenstab MS 116 1 Antennenstab MS 117 1 Abspannisolator 1 Reservestab MS 116 1 Reservestab MS 117 4 Panzersprechgarnituren PSG 83 mit je: 1 Kehlkopfmikrofon mit Tragband und Stecker 1 Sprechtaste mit Kabel, Stecker und Tragband 1 Doppelkopfhöhrer mit Tragbügel, Kabel und Stecker 1 HF Verbindungskabel 1 Telefonanschlusskasten mit 1 Aussenbordtelefon 1 Feldtelefon mit: 1 Kabelrolle 600 m
Hauptmotor
Hersteller
Rover Meteor
Typ
Mk 4 B1
Anzahl Zylinder
12 Zylinder V 60° Motor Viertakt Vergaser Hersteller Zenith Typ 56 DC 4 Steigstrom Geländevergaser in 2 Einheiten 4 Ventile pro Zylinder Hängende Ventile über oben liegende Nockenwelle und Kipphebel betätigt Antrieb der Nockenwellen über Kegelräder und Königswellen Trockensumpfschmierung
Leistung
650 PS / 478 kW bei 2'550 U/min
Drehmoment
219,23 mkg / 2'150 Nm bei 1'600 U/min
Bohrung
137,16 mm
Hub
152,40 mm
Hubraum
27'000 cm³
Treibstoff
Benzin
Antriebslage
Hinten
Hilfsmotor
Hersteller
Morris USHNM
Typ
A 41 Mk 2/1
Anzahl Zylinder
4 Zylinder Reihenmotor Viertakt Vergaser Hersteller Solex Typ 30 HBFGO Horizontalvergaser 2 Ventile pro Zylinder Stehende Ventile durch seitliche Nockenwelle über Stössel betätigt Antrieb der Nockenwelle über Duplex Rollenkette Druckumlaufschmierung
Leistung
16 PS / 11,76 kW bei 2'500 U/min 4,58 mkg / 45 Nm bei 1'750 U/min
Bohrung
57 mm
Hub
90 mm
Hubraum
918 cm³
Treibstoff
Benzin
Getriebe
Typ
Hauptgetriebe Hersteller Merrit und Brown Typ Z 51 R Manuell Unsynchronisiert 5 Vorwärtsgänge 1 Rückwärtsgang langsam (LR) 1 Rückwärtsgang schnell (HR) Übersetzung 1. Gang 11,64:1 2. Gang 4,590:1 3. Gang 2,850:1 4. Gang 1,800:1 5. Gang 1,340:1 LR 22,91:1 HR 3,850:1 Kupplung Hersteller Borg + Beck Typ 16 T Dreischeiben Trockenkupplung Mechanisch über Gestänge betätigt Lenkung Mechanische Überlagerungslenkung Radiuslenkung / Ortslenkung Hersteller Girling Typ 2 LS/1 Trommeldurchmesser 508 mm Belagsbreite 89 mm Lenkradien 1. Gang 4'900 mm 2. Gang 12'200 mm 3. Gang 20'100 mm 4. Gang 31'700 mm 5. Gang 42'700 mm LR 2'400 mm HR 14'900 mm Bremsen Mechanische Fuss- und Handbremsen als Innenbackenbremsen, wirken auf die Ritzelwellen der Seitenantriebe Die Handbremse wirkt ebenfalls auf das Übertragungsgestänge der Fussbremse Die Trommelbremsen sind im Getrieberaum rechts und links an den Seitenantrieben befestigt 508,0 mm Bremstrommel Durchmesser 114,3 mm Belagsbreite Seitenantrieb Hersteller Vickers Armstrong 7,47:1 Übersetzung
Bewaffnung
Hauptwaffe
8,4 cm Panzerabwehr-Kanone 1955 8,4 cm Pak 55, stabilisiert Hersteller Royal Ordnance Factories England Entwickler Royal Ordnance Factories England Technische Daten 83,4 mm Kaliber 360° 6'400 A‰ Seitenrichtbereich 1 Umdrehung an der Seitenrichthandkurbel 9 A‰ - 10° bis + 20° - 180 A‰ bis + 350 A‰ Höhenrichtbereich 1 Umdrehung am Höhenrichthandrad 19 A‰ 57 cm² Rohr-Querschnitt inkl. Züge 5'590 mm Länge über Bodenstück 5'346 mm Länge von Hülsenanschlag bis Rohrmündung 4'643 mm Länge des gezogenen Teils 2'352 mm Drallänge 28 Züge Konstanter Rechtsdrall 292 mm Rücklauflänge 2'820 kg Geschütz 1'354 kg Rücklaufendes Gewicht 1'227 kg Wiege 810 kg Geschützrohr mit Entlüfter und Führungen 760 kg Geschützrohr ohne Anbauten 507 kg Bodenstück mit Verschluss 147 kg 2 Rücklaufbremsen mit Vorholfedern, ohne Kolbenstangen 10 - 15 Schuss / Minute Feuergeschwindigkeit Einzelschuss Rohrrücklauf Geschütz Monobloc-Rohr mit Rohrentlüfter und aufgeschraubtem Bodenstück, ohne Mündungsbremse Halbautomatischer Horizontalkeilverschluss Schussauslösung elektrisch durch Richter am Höhenrichtrad oder Höhenkontroller Schussauslösung elektrisch mit Notabfeuerungsgerät durch Richter oder Kommandant Das Geschütz wird von Hand geladen Der Hülsenauswurf erfolgt automatisch Geschützbewegung von Hand, elektrisch und mit stabilisiertem Betrieb Zielvorrichtung für Hauptbetrieb über Zielgerät Richter, Zielgerät Kommandant, Richtaufsatz, Feldvisier, Seitenrichtuhr Zielvorrichtung für Notbetrieb über Aufsatzquadrat zum Richtaufsatz, Höhenrichtrad am Richterposten Kampfmunition Pz Ke G M1 Lsp, 1'325 m/s, Gewicht 16,4 kg Pz Ke G M3 Lsp, 1'430 m/s, Gewicht 15,1 kg Pz GV Lsp (CH), 1'020 m/s, Gewicht 20,9 kg Pz GV Lsp (GB), 1'020 m/s, Gewicht 20,6 kg RBr G MZ 54 Lsp, 605 m/s, Gewicht 16,2 kg St G MVZ Lsp, 600 m/s, Gewicht 16,0 kg St G MZ 54 Lsp, 600 m/s, Gewicht 16,0 kg Übungmunition EUG MZ 54 Lsp, 600 m/s, Gewicht 16,0 kg UPz Ke G Lsp, 1'040 m/s, Gewicht 11,0 kg Markiermunition Mark G, Gewicht 5,6 kg Manipuliermunition Manip Pz G, Gewicht 16,0 kg Manip Pz Ke G, Gewicht 16,4 kg
24 mm Einsatzlauf zur 8,4 cm Pak 55 Munition EUG 55 elektr Zü VZ Lsp, 900 m/s, Gewicht 225 gr U-G. m.L. 900 m/s, Gewicht 225 gr V-St-G. m.L. 900 m/s, Gewicht 225 gr
Maschinengewehr
7,5 mm Panzer Maschinengewehr 1951, Flab Mg 7,5 mm Panzer Maschinengewehr 1951, Turm Mg 7,5 mm Pz Mg 51 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Eidgenössische Waffenfabrik Bern (W+F) Technische Daten 7,5 mm Kaliber 360° Seitenrichtbereich - 10° bis + 20° Höhenrichtbereich Turm Mg 360° Seitenrichtbereich - 5° bis + 80° Höhenrichtbereich Flab Mg 1'270 mm Gesamtlänge 563 mm Lauflänge mit Verriegelungsgehäuse 490 mm Weg des Geschossbodens im Lauf 270 mm Drallänge 4 Züge 1'000 Schuss / Minute Feuergeschwindigkeit 750 m / Sekunde Anfangsgeschwindigkeit 3'200 kg / cm² Max. Gasdruck 14,5 kg Gewicht 2,80 kg Wechsellauf 4,00 kg Wechsellauf mit Etui 1,50 kg 50 Glieder-Gurte 3,00 kg Gurtkiste leer 9,00 kg Gurtkiste gefüllt Luftgekühlte Automatenwaffe Rückstosslader mit kurzem Rücklauf Stützklappenverriegelung Seriefeuer Patronenzufuhr über zusammensetzbare Metallgurten zu 50 Gliedern aus Gurtenkisten (Max. 202 Patronen) Flab Mg eingebaut auf Lafette an der Kommandantenluke Schussauslösung mechanisch über Handabzug durch Kommandant Zielvorrichtung über Korn und Visier Turm Mg eingebaut Rohrparallel zum Geschütz Schussauslösung elektrisch durch Richter am Höhenrichtrad oder Höhenkontroller Schussauslösung elektrisch mit Notabfeuerungsgerät durch Richter oder Kommandant Schussauslösung mechanisch durch Richter mit Fussabzug Zielvorrichtung wie Hauptgeschütz Weiterentwicklung des Deutschen Mg 42 durch die Eidgenössische Waffenfabrik Bern zum schweizerischen Mg 51 Kampfmunition 7,5 mm GP 11, 750 m/s, Gewicht 26,8 gr 7,5 mm St Ke Pat 11, 750 m/s, Gewicht 26,8 gr 7,5 mm Lsp Pat 11, 750 m/s, Gewicht 25,6 gr Markiermunition 7,5 mm Mark Pat Mg 11 und 51, Gewicht 13,8 gr 7,5 mm Gw Mark Pat 58, Gewicht 13,8 gr 7,5 mm Gw Mark Pat 85, Gewicht 14,8 gr Manipuliermunition 7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr
Lyran
Keiner
Nebelwerfer
8 cm Nebelwerfer 1951 8 cm Nbw 51 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Lacroix Frankreich Technische Daten 80,5 mm Kaliber 345 mm Gesamtlänge 306 mm Rohrlänge 30 - 70 m Wurfweite 35 - 40 Sekunden Brenndauer 12 Nebelwerfer 2 starre Doppelrampen à 6 Nebelwerfer Links und rechts an der Turmfront Elektrische Schussauslösung am Verteilerkasten Richter Die Bedienung erfolgt jedoch durch den Kommandanten Es kann jede Rampe einzel oder alle zu gleicher Zeit abgefeuert werden Kampfmunition 8 cm Nb Pat 51 el Zü, Gewicht 3,70 kg Manipuliermunition 8 cm Manip Nb Pat 51
Munitionsvorrat
Hauptwaffe
64 Granaten 20 Granaten im Blechschrank vorne links in der Wanne 18 Granaten im Panzerboden unterhalb Ladersitz 4 Granaten im Munitionswagen links im Turm 16 Granaten unterhalb Richtersitz im Panzerboden 4 Granaten im Blechkoffer unter Bodenstück der Kanone 2 Granaten im Blechkoffer an der Turmrückwand
Maschinengewehr
6'000 Schuss 30 Metall-Koffer à 200 Schuss 2 Metall-Koffer à 200 Schuss vorne links in der Wanne 9 Metall-Koffer à 200 Schuss im Turm links neben Lader 13 Metall-Koffer à 200 Schuss im Turm, vor und neben der Funkstation 6 Metall-Koffer à 200 Schuss an der Wanne, hinter Fahrerraum rechts
Lyran
Keine
Nebelwerfer
24 Nebelpatronen 6 Patronen geladen in Werferrampe links 6 Patronen geladen in Werferrampe rechts 6 Patronen in Halterungen links, neben der Funkstation 6 Patronen in Halterungen rechts, neben der Funkstation
Bemerkungen
Einteilung Panzer Abt 12 von 1956 bis 1964 Panzer Abt 13 von 1960 bis 1964 Panzer Abt 14 von 1957 bis 1964 Panzer Abt 16 von 1961 bis 1964 Panzer Bat 12 von 1965 bis 1966 Panzer Bat 13 nur 1965 Panzer Bat 14 von 1965 bis 1977 Panzer Bat 16 von 1965 bis 1989 Panzer Bat 4 von 1980 bis 1988 Panzer Bat 21 von 1989 bis 1992 Panzer Bat 22 von 1981 bis 1991 Panzer Bat 23 von 1971 bis 1989 Panzer Bat 24 von 1968 bis 1973 Panzer Bat 26 von 1967 bis 1983 Panzer Bat 28 von 1974 bis 1977 Panzer Bat 29 von 1974 bis 1978
Unterschiede zum Pz 57 Panzerschürzen mit wenig Bügeln Heckplatte durchbrochen Bei Wasserfahrt Watbleche montieren Getrieberaumdeckel ohne Durchbrechungen 2 Treibstoffbehälter Treibstoffumstellhahn im Kampfraum hinten links, stehend Turmboden dreht nicht Nach Umbau für Pfeilmunition dreht er mit Bedienung Hilfsmotor im Kampfraum Aufmunitionierung durch Laderluke Batterien im Boden des Kampfraumes Gefederter Zughacken hinten Kühlluftaustritt hinten nach unten Lampenverkabelungauf Bugplatte oben nicht sichtbar Antennensockel links auf Turmdach BSF Gewinde für Wanne, Motor, Getriebe, Fahrwerk, Turm Kontrollschild hinten, unten
