XM-1 Prototyp

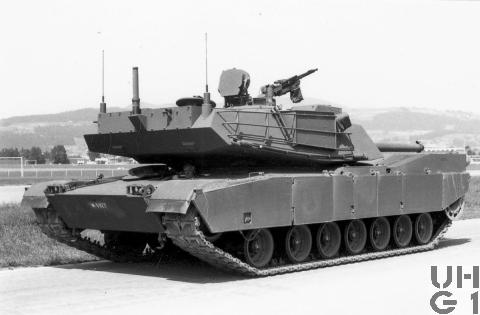

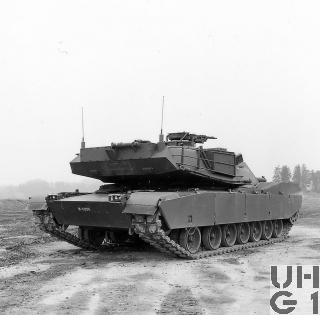

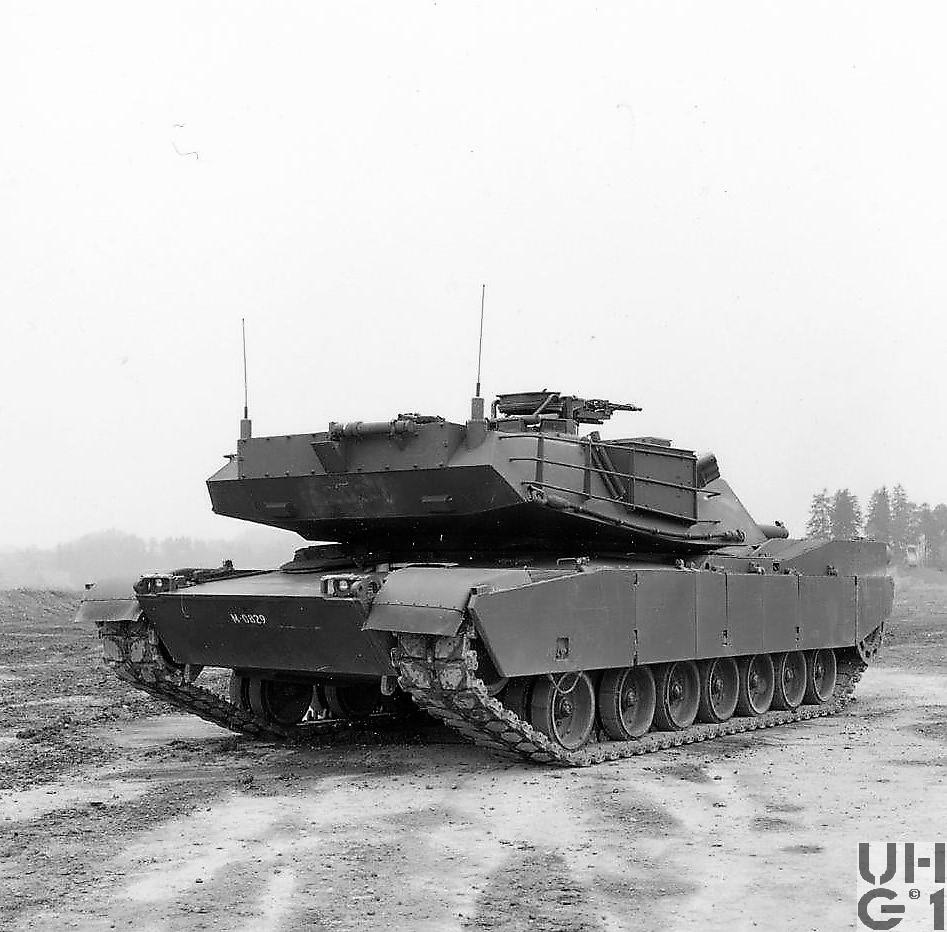

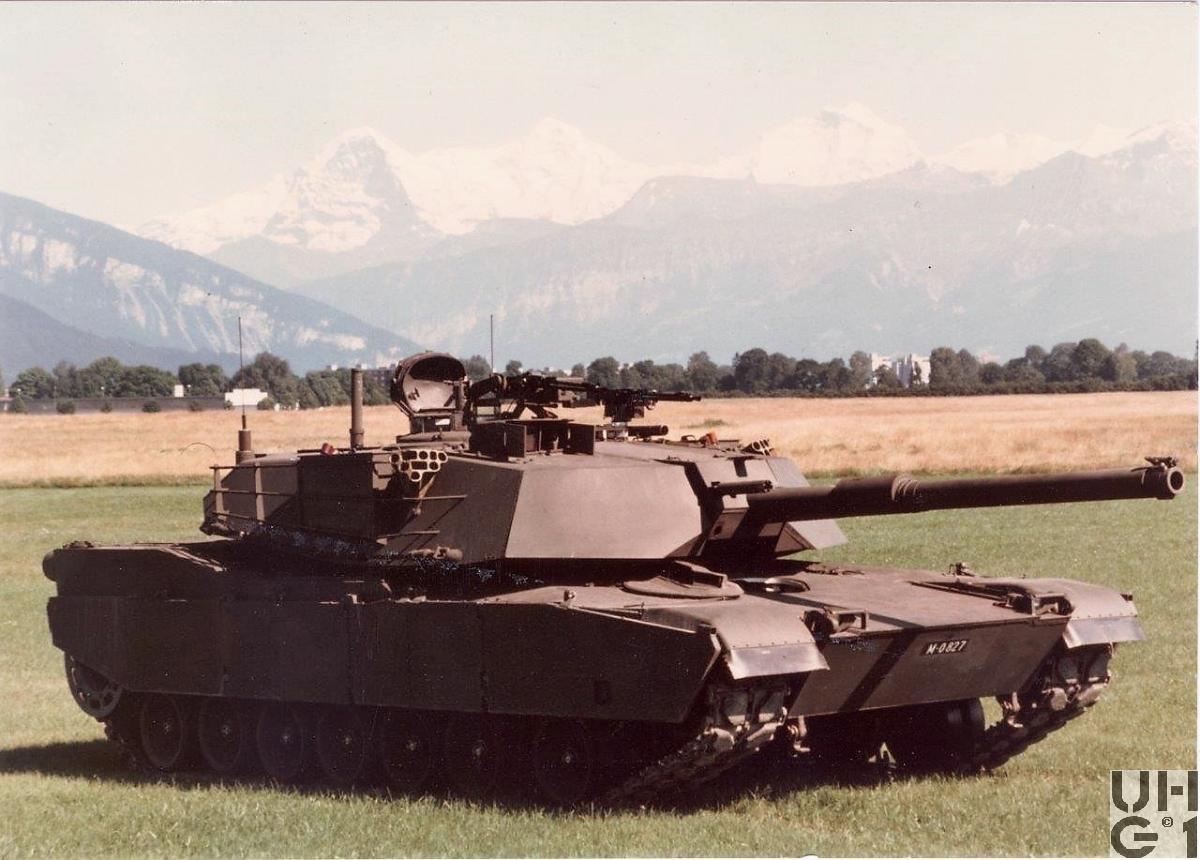

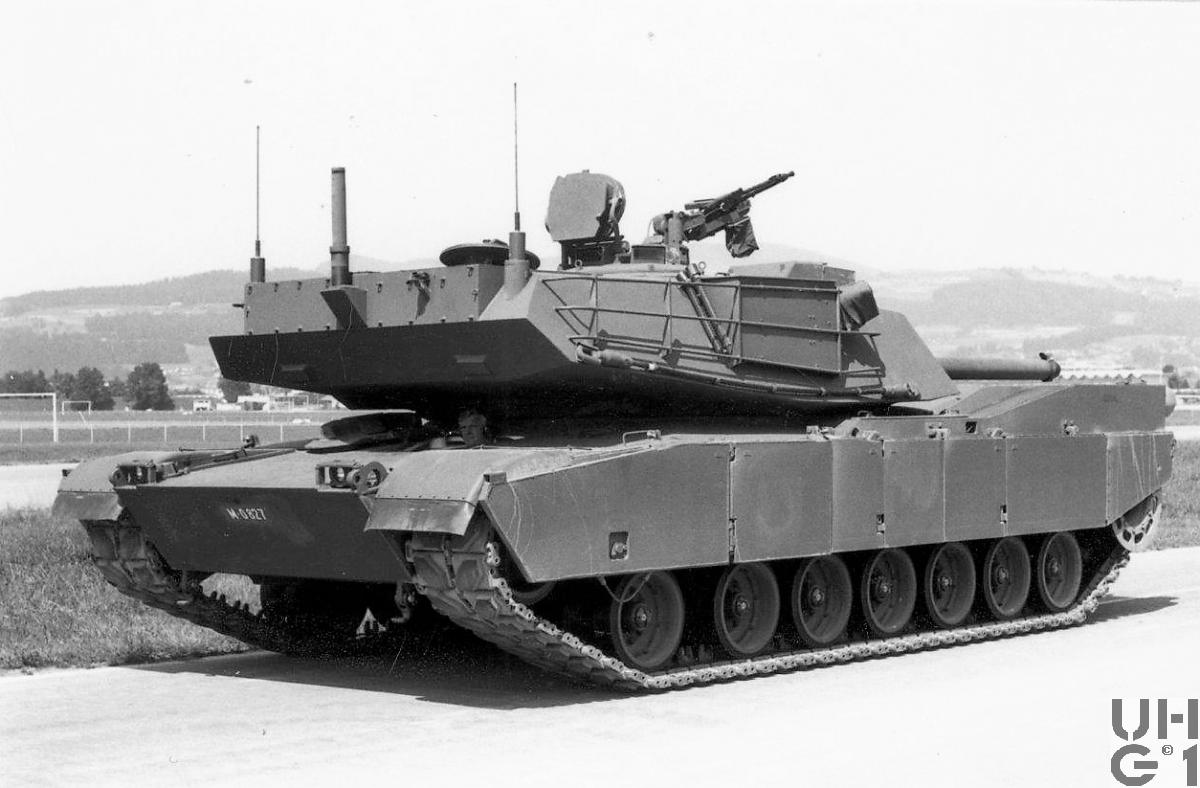

XM-1 Prototyp, Foto Sammlung Chr. Zimmerli XM-1 Prototyp XM-1 Prototyp


Allgemein
HerstellerChrysler
HerstellungslandUSA
Herstellungsjahr1981
Im Truppeneinsatz1982 - 1983 Nur für Versuche
M+ NummerM+0827
M+0828
M+0829
Anzahl Fahrzeuge3
KategorieKampfpanzer
Besatzung4 Personen
1 Kommandant im Turm rechts hinten
1 Richtschütze im Turm rechts vorne
1 Lader im Turm links
1 Fahrer vorne im Wannenbug
Gewicht54'300 kg Gefechtsgewicht
Leistungsgewicht27,62 PS/t
20,58 kW/t
Länge9'770 mm Fahrzeug Rohr 12 Uhr
8'980 mm Fahrzeug Rohr im Marschlager
7'920 mm Fahrzeug Wanne
Breite3'650 mm Fahrzeug mit Seitenschürzen
3'470 mm Fahrzeug ohne Seitenschürzen
Höhe2'920 mm Fahrzeug über Mg
2'390 mm Fahrzeug über Oberkannte Turmdach
Bodendruck10,29 kg/cm²
Bodenfreiheit483 mm
Spurlänge
Überschreitfähigkeit2'750 mm
1'250 mm Kletterfähigkeit
Watfähigkeit1'210 mm
2'360 mm Tiefwatfähigkeit
Raupenbreite630 mm
Geschwindigkeit Strasse72 km/h
Geschwindigkeit Gelände48 km/h
Tankinhalt1'911 Liter verteilt auf 4 Tanks
Fahrwerk
RaupenartGummigelagerte Verbinderraupe mit auswechselbaren Gummikissen
Elektrische Spannung24 Volt
PanzerungSchottpanzerung
ÃœbermittlungsmittelSE-412


Hauptmotor
HerstellerAVCO Lycoming
TypAGT 1500
Gasturbine mit Gasvorwärmer und Freifahrturbine
Anzahl ZylinderX
Leistung1'500 PS / 1'103 kW bei 22'500 U/min
DrehmomentX
BohrungX
HubX
HubraumX cm³
TreibstoffMehrstoff
AntriebslageHinten


Hilfsmotor
HerstellerX
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHersteller Detroit Allison
Typ X-1100-3A
4 Vorwärtsgänge
2 Rückwärtsgänge


Bewaffnung
Hauptwaffe105 mm Zugrohr Geschütz
Typ M68
Maschinengewehr
Lyran
Nebelwerfer


Munitionsvorrat
Hauptwaffe55 Schuss
Maschinengewehr
Lyran
Nebelwerfer
Bemerkungen
