Beschaffung Serie 1 durch Bundesbeschluss vom 16.03.1961 Serie 2 durch Bundesbeschluss vom 25.06.1968 Serie 3 durch Bundesbeschluss vom 23.09.1975 Serie 4 durch Bundesbeschluss vom 18.09.1978 Serie 5 durch Bundesbeschluss vom 25.09.1979
Im Truppeneinsatz
1972 bis 1994
M+ Nummer
Serie 1 15 Fahrzeuge M+78631 bis M+78645 Serie 2 19 Fahrzeuge M+78646 bis M+78664 Serie 3 16 Fahrzeuge M+78665 bis M+78680 Serie 4 6 Fahrzeuge M+78681 bis M+78686 Serie 5 13 Fahrzeuge M+78687 bis M+78699
Anzahl Fahrzeuge
69 Fahrzeuge
Kategorie
Unterstützungsfahrzeug
Besatzung
5 Personen 1 Kommandant im Mannschaftsraum hinten links 1 Fahrer im Mannschaftsraum vorne rechts 1 Beobachter im Mannschaftsraum hinten rechts 2 Panzermechaniker im Mannschaftsraum vorne links
Gewicht
38'000 kg Fahrzeug 5'200 kg Antriebsgruppe gefüllt 2'500 kg Fahr- und Lenkgetriebe 1'650 kg Hauptmotor 698 kg Hilfsgruppe gefüllt 650 kg Hilfsgruppe leer 530 kg Seitenantrieb 432 kg Raupenspannvorrichtung 270 kg Raupenspannrad mit Spannradwelle 218 kg Antriebsrad 198 kg Hilfsgetriebe 185 kg Hilfsmotor 183 kg Schwingarm 154 kg Laufrad mit Nabe 54 kg Laufrad 42 kg Raupenspannrad 28 kg Tragrolle 8 kg Federanschlag
Leistungsgewicht
17,36 PS/t 12,76 kW/t
Länge
7'600 mm Fahrzeug mit Dozerblatt 6'750 mm Wanne ohne Anbauten
Breite
3'150 mm Fahrzeug mit Dozerblatt 3'140 mm Fahrzeug ohne Dozerblatt 2'560 mm Wanne ohne Anbauten 3'110 mm Fahrzeug über Raupen aussen 2'070 mm Fahrzeug über Raupen innen 2'590 mm Spurweite
Höhe
6'290 mm Fahrzeug mit aufgestellter Krananlage 3'700 mm Fahrzeug mit Antennen montiert und abgespannt 3'250 mm Fahrzeug über Maschinengewehr 2'970 mm Fahrzeug über Nebelwerfer 2'450 mm Fahrzeug über Krananlage 2'150 mm Fahrzeug über Seitenkästen 1'890 mm Fahrzeug über Wanne 1'650 mm Fahrzeug über Chassis 750 mm Achse Antriebsrad hinten 750 mm Achse Spannrad vorne
Bodendruck
Gelände 0,83 kg/cm² Strasse 12,8 kg/cm²
Bodenfreiheit
450 mm
Spurlänge
4'230 mm
Überschreitfähigkeit
2'600 mm 750 mm Kletterfähigkeit 30,0° / 60% Steigfähigkeit 16,5° / 30% Querneigung
Watfähigkeit
1'100 mm
Raupenbreite
520 mm
Geschwindigkeit Strasse
52,70 km/h vorwärts 51,81 km/h rückwärts 1. Gang 4,070 km/h 2. Gang 6,700 km/h 3. Gang 11,22 km/h 4. Gang 19,07 km/h 5. Gang 31,40 km/h 6. Gang 52,70 km/h 1. R-Gang 4,030 km/h 2. R-Gang 6,640 km/h 3. R-Gang 11,10 km/h 4. R-Gang 18,95 km/h 5. R-Gang 31,09 km/h 6. R-Gang 51,81 km/h
Geschwindigkeit Gelände
30 km/h
Tankinhalt
905 Liter Diesel 395 Liter Treibstoffbehälter links in der Wanne 475 Liter Treibstoffbehälter rechts in der Wanne 35 Liter Treibstoffausgleichsbehälter rechts vorne im Motorraum 250 bis 300 Liter / 100 km Verbrauch Strasse 100 bis 150 Liter / Stunde Verbrauch Gelände 80 bis 100 Liter / Stunden Verbrauch Windenarbeit 350 km Reichweite Strasse 6 bis 9 Stunden Reichweite Gelände 9 bis 11 Stunden Reichweite Windenarbeit
Fahrwerk
Pro Seite 1 Spannrad mit Spannvorrichtung vorne 6 Schwingarme mit Federpaket und hydraulischem Dämpfer 6 Doppellaufräder 3 Doppeltragrollen 6 Endanschläge zu Schwingarm Nr. 1 bis Nr. 6 1 Seitenantrieb hinten 1 Verbinderraupe
Raupenart
Verbinderraupe mit auswechselbaren Gummikissen 83 Raupenglieder pro Seite im Neuzustand 6 Raupenglieder Reserve 1'860 kg Gewicht Raupe 22 kg Gewicht Raupenglied 13'950 mm Länge Raupe
Elektrische Spannung
24 Volt 4 Batterien à  6 Volt 168 Ah In Serie geschaltet Minus Pol an Masse Im Windenraum hinten links
Panzerung
Max. 80 mm
Ãœbermittlungsmittel
1 Funkstation SE-412 A/C 1 Sender-Empfänger A 1 Sender-Empfänger C 1 Bordverstärker BV AM-1780 1 Lautsprecherverstärker LV-68 mit Lautsprecher 4 Bedienungsgeräte (BG) C-2298 1 Bedienungsgerät (BG) C-2297 1 Aussenbordtelefongerät (ATG) C-2296 mit Mikrotelefon 5 Sprechgarnituren 2 Antennen 2-teilig 2 Abspannseile 1 Anschlusskasten 1 Kabelrolle mit 20 m HF Kabel 1 Mikrophonverstärkerdose
Hauptmotor
Hersteller
MTU / MB
Typ
MB 837 Ba-500
Anzahl Zylinder
8 Zylinder V 90° Viertakt Vorkammerverfahren mit mechanischer Aufladung 4 Ventile pro Zylinder Hängende Ventile durch unten liegende Nockenwellen über Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwellen über Steuerräder Trockensumpf-Druckumlaufschmierung
Leistung
660 PS / 485,4 kW bei 2'200 U/min
Drehmoment
224,94 mkg / 2'206 Nm bei 1'750 U/min
Bohrung
165 mm
Hub
175 mm
Hubraum
29'900 cm³
Treibstoff
Diesel
Antriebslage
Hinten
Hilfsmotor
Hersteller
Mercedes Benz
Typ
OM 636 VI E
Anzahl Zylinder
4 Zylinder Reihenmotor Viertakt Vorkammerverfahren 2 Ventile pro Zylinder Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwelle über Steuerräder Druckumlaufschmierung
Leistung
38 PS / 27,94 kW bei 2'800 U/min 10,50 mkg / 103 Nm bei 2'000 U/min
Bohrung
75 mm
Hub
100 mm
Hubraum
1'767 cm³
Treibstoff
Diesel
Getriebe
Typ
SLM Winterthur Fahr- und Lenkgetriebe Lamellenkupplungsgetriebe Hydraulisch betätigtes Stufengetriebe mit hydrostatischer Überlagerungslenkung und Bandbremsen 6 Vorwärtsgänge 6 Rückwärtsgänge Anortlenkung Übersetzung 1. Gang 7,640:1 2. Gang 4,640:1 3. Gang 2,770:1 4. Gang 1,630:1 5. Gang 0,990:1 6. Gang 0,590:1 1. R-Gang 7,71:1 2. R-Gang 4,68:1 3. R-Gang 2,80:1 4. R-Gang 1,64:1 5. R-Gang 1,00:1 6. R-Gang 0,60:1 Lenkung Hydrostatische Überlagerungslenkung mit Bandbremsen. Die Lenkung erfolgt von einem Lenkrad aus Bremsen Fahrbremssystem mit hydraulischer Betätigung Feststellbremssystem mit mechanischer Betätigung Seitenantrieb An jeder Seite der Wanne hinten aussen Übersetzung 9,75:1
Bewaffnung
Hauptwaffe
Keine
Maschinengewehr
7,5 mm Panzer Maschinengewehr 1951 / 71, Flab Mg 7,5 mm Pz Mg 51 / 71 Hersteller Eidgenössische Waffenfabrick Bern (W+F) Entwickler Eidgenössische Waffenfabrick Bern (W+F) Technische Daten 7,5 mm Kaliber 360° Seitenrichtbereich - 4° bis + 77° Höhenrichtbereich 1'270 mm Gesamtlänge 563 mm Lauflänge mit Verriegelungsgehäuse 490 mm Weg des Geschossbodens im Lauf 270 mm Drallänge 4 Züge 560 / 1'000 Schuss / Minute Feuergeschwindigkeit 750 m / Sekunde Anfangsgeschwindigkeit 3'200 kg / cm² Max. Gasdruck 16,0 kg Gewicht 2,80 kg Wechsellauf 4,00 kg Wechsellauf mit Etui 1,50 kg 50 Glieder-Gurte 3,00 kg Gurtkiste leer 9,00 kg Gurtkiste gefüllt Luftgekühlte Automatenwaffe Rückstosslader mit kurzem Rücklauf Stützklappenverriegelung Seriefeuer Patronenzufuhr über zusammensetzbare Metallgurten zu 50 Gliedern aus Gurtenkisten (Max. 202 Patronen) Das Maschinengewehr ist auf der Maschinengewehr-Lafette montiert, die wiederum auf dem Maschinengewehr-Drehring der Kommandantenluke gelagert ist Betätigung mechanisch über Handabzug durch den Kommandanten Weiterentwicklung des Deutschen Mg 42 durch die Eidgenössische Waffenfabrik Bern zum schweizerischen Mg 51, MG 51 / 71 Das Maschinengewehr 51 wurde ab 1972 umgebaut und mit einer umschaltbaren Kadenz 560 / 1'000 Schuss / Minute versehen und als Maschinengewehr 51 / 71 bezeichnet Kampfmunition 7,5 mm GP 11, 750 m/s, Gewicht 26,8 gr 7,5 mm Lsp Pat 11, 750 m/s, Gewicht 25,6 gr Markiermunition 7,5 mm Mark Pat Mg 51, Gewicht 13,8 gr 7,5 mm Gw Mark Pat 58, Gewicht 13,8 gr 7,5 mm Gw Mark Pat 85, Gewicht 14,8 gr Manipuliermunition 7,5 mm Gw Manip Pat11, Gewicht 35,6 gr
Lyran
Keiner
Nebelwerfer
8 cm Nebelwerfer 1951 8 cm Nbw 51 Hersteller Eidgenössische Waffenfabrick Bern (W+F) Entwickler Lacroix Frankreich Technische Daten 80,5 mm Kaliber 345 mm Gesamtlänge 306 mm Rohrlänge 30 - 70 m Wurfweite 35 - 40 Sekunden Brenndauer 4 Nebelwerfer 1 Rampe à  4 Nebelwerfer auf dem Drehkranz der Beobachterluke Es kann jeder Werfer einzel, oder sämtliche 4 Werfer gezündet werden Elektrische Schussauslösung durch den Kommandanten an der Rückwand des Instrumentenkasten 1 Kampfmunition 8 cm Nb Pat 51 el Zü, Gewicht 3,70 kg Manipuliermunition 8 cm Manip Nb Pat 51
Munitionsvorrat
Hauptwaffe
Keine
Maschinengewehr
3'200 Schuss 16 Metall-Koffer à  200 Schuss im Mannschaftsraum
Lyran
Keine
Nebelwerfer
24 Patronen 4 Patronen geladen 20 Patronen im Mannschaftsraum
Bemerkungen

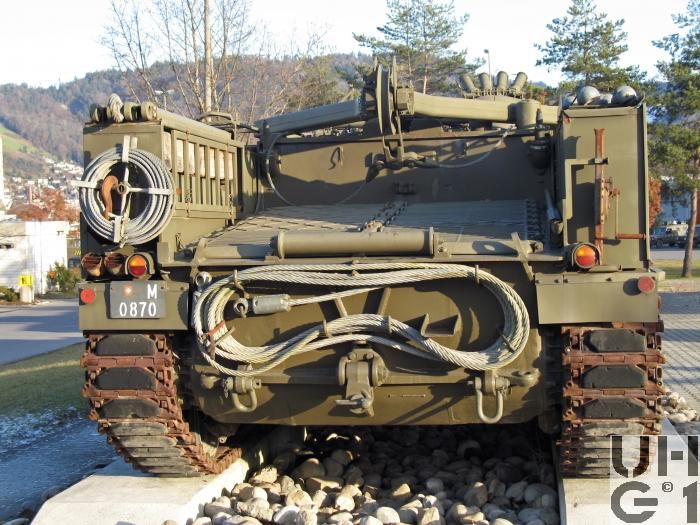

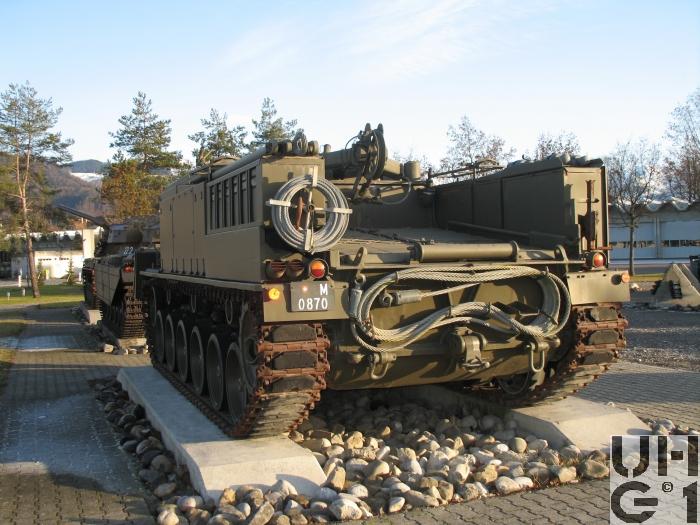

Hauptwinde 3'000 kg Gewicht 460 kg Gewicht Windenseil 120 m Seillänge 29 mm Seil Durchmesser 22'000 kg Seilzugkraft Stufe langsam, volle Trommel 25'000 kg Seilzugkraft Stufe langsam, leere Trommel 11'000 kg Seilzugkraft Stufe schnell,volle Trommel 12'500 kg Seilzugkraft Stufe schnell, leere Trommel 15'000 kg Seilzugkraft Stufe langsam bei Kranbetrieb 7'500 kg Seilzugkraft Stufe schnell bei Kranbetrieb
Hilfswinde 165 kg Gewicht mit Seil und Ölmotor 240 m Seillänge nutzbar 1,8 m / s Seilgeschwindigkeit volle Trommel 1,2 m / s Seilgeschwindigkeit leere Trommel 420 kg Seilzugkraft volle Trommel 620 kg Seilzugkraft leere Trommel

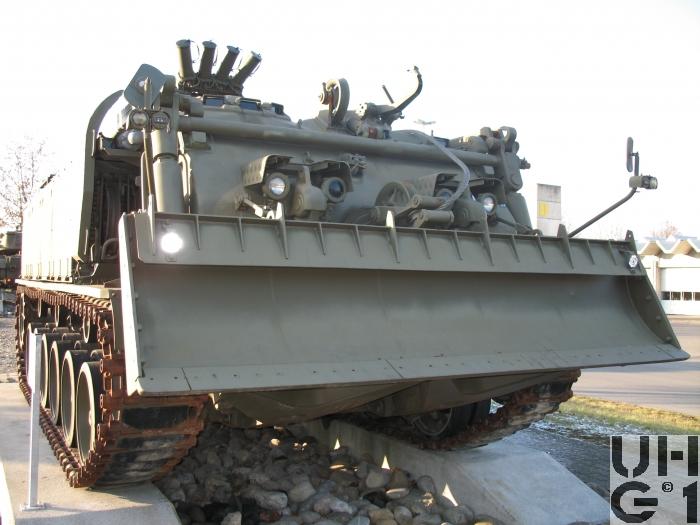

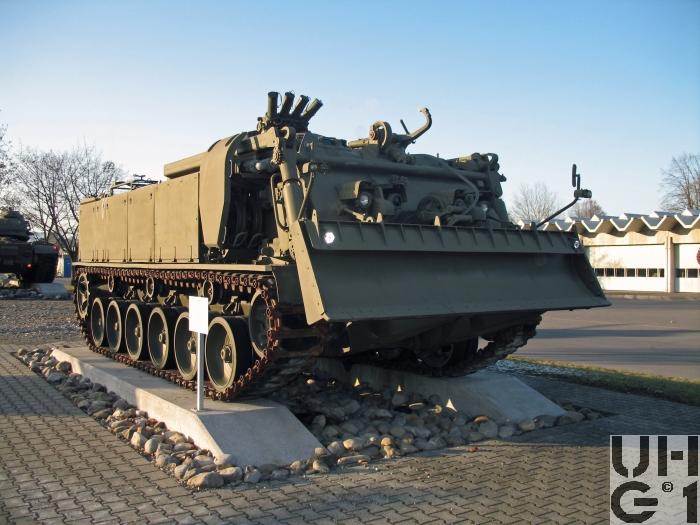

Dozerblatt 3'150 mm Breite 920 mm Grösste Höhe der Schürfkante über Fahrbahn 470 mm Maximale Absenktiefe der Schürfkante unter Fahrbahnebene
Krananlage 4'970 mm Max. Hubhöhe 15'000 kg Max. Kranlast
