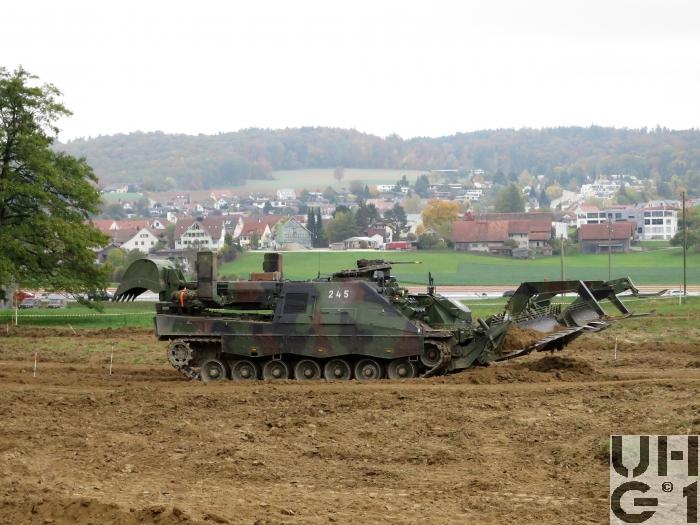

G/Mirm Pz Rpe Leo, Konfiguration Minenräumpanzer

G/Mirm Pz Rpe Leo, Konfiguration Minenräumpanzer G/Mirm Pz Rpe Leo, Konfiguration Minenräumpanzer G/Mirm Pz Rpe Leo, Konfiguration Minenräumpanzer G/Mirm Pz Rpe Leo, Konfiguration Minenräumpanzer G/Mirm Pz Rpe Leo, Konfiguration Minenräumpanzer


Allgemein
HerstellerRuag Landsysteme, Thun, Schweiz
Rheinmetall Landsysteme GmbH, Kiel, Deutschland
HerstellungslandSchweiz
Herstellungsjahr2011 bis 2013
Im TruppeneinsatzBeschaffung über RP 2006
Einsatz ab 4. Quartal 2012
M+ NummerM+77169, M+77204, M+77226, M+77232, M+77233, M+77234, M+77239, M+77250, M+77251, M+77252, M+77253, M+77254
Anzahl Fahrzeuge12 Fahrzeuge
5 Fahrzeuge Dezember 2011
7 Fahrzeuge ab April 2012
KategoriePionierpanzer
Besatzung3 Personen
1 Kommandant im Mannschaftsraum rechts vorne
1 Fahrer im Mannschaftsraum links vorne
1 Pionier im Mannschaftsraum links hinten
Gewicht63'500 kg Fahrzeug
6'120 kg Triebwerksblock mit Befüllung
5'565 kg Triebwerkblock ohne Befüllung
2'855 kg Motor
2'750 kg Motor mit Verbrennungsluftfilter
2'590 kg Motor ohne Verbrennungsluftfilter
2'450 kg Getriebe mit Ölfüllung
2'170 kg Getriebe ohne Ölfüllung
417 kg Seitenantrieb
226 kg Schwingarm mit Lamellendämpfer
182 kg Schwingarm ohne Lamellendämpfer
106 kg Spannradschwinge
59,0 kg Drehstab
48,0 kg Laufrad
43,5 kg Spannradlagerzapfen
38,5 kg Antriebsradzahnkranz
34,0 kg Antriebsradring
34,0 kg Spannradnabe
33,5 kg Spannrad
25,0 kg Tragrolle
14,0 kg Laufradnabe
11,5 kg Endanschlagdämpfer
Leistungsgewicht24,03 PS/t
17,67 kW/t
Länge10'200 mm Fahrzeug
Breite3'540 mm Fahrzeug
3'420 mm Fahrzeug über Raupen aussen
2'150 mm Fahrzeug über Raupen innen
2'785 mm Spurweite
Höhe3'140 mm Fahrzeug
900 mm Achse Spannrad vorne
845 mm Achse Antriebsrad hinten
BodendruckGelände 0,972 kg/cm²
Bodenfreiheit480 mm Fahrzeug unter Wanne
450 mm Fahrzeug unter Schwingarm
Spurlänge4'923 mm Raupe links
4'944 mm Raupe rechts
Überschreitfähigkeit2'000 mm
500 mm Kletterfähigkeit
16,5° / 30% Querneigung
31,0° / 60% Steigfähigkeit
Watfähigkeit1'200 mm
Raupenbreite635 mm
Geschwindigkeit Strasse50 km/h vorwärts
30 km /h rückwärts
5 km/h Kriechgeschwindigkeit 1. Gang
Geschwindigkeit Gelände50 km/h vorwärts
30 km /h rückwärts
5 km/h Kriechgeschwindigkeit 1. Gang
Tankinhalt1'160 Liter Diesel
230 Liter im Nischentreibstoffbehälter links
350 Liter im Nischentreibstoffbehälter rechts
280 Liter im Haupttreibstoffbehälter links
250 Liter im Haupttreibstoffbehälter rechts
50 Liter im Entnahmebehälter
340 Liter / 100 km Verbrauch Strasse
530 Liter / 100 km Verbrauch Gelände
340 km Reichweite Strasse
220 km Reichweite Gelände
FahrwerkPro Seite
1 Spannradpaar vorne, 565 mm Durchmesser
1 Spannradschwinge vorne
1 Raupenspannvorrichtung vorne
7 Laufradpaare, 700 mm Durchmesser, 310 mm Breite
4 Tragrollen, 230 mm Durchmesser, 140 mm breit, versetzt angeordnet
5 Hydraulische Endanschläge an Schwingarm 1,2,3,6 und 7
2 Feste Endanschläge an Schwingarm 4 und 5
7 Schwingarme
7 Drehstäbe, 63 mm Durchmesser
5 Lamellenreibungsdämpfer an den Schwingarmlagergehäusen 1,2,3,6 und 7
1 Seitenvorgelege
1 Antriebsrad hinten, 651 mm Durchmesser
1 Endverbinderraupe
RaupenartHersteller Diehl
Typ 570 FT
Gummigelagerte Endverbinderraupe mit auswechselbaren Gummikissen
82 Raupenglieder pro Seite
2'750 kg Gewicht Verbinderraupe
33,2 kg Gewicht Raupenglied
Elektrische Spannung24 Volt
8 Batterien à 12 Volt 125 Ah
Je 4 Batterien links und rechts in den Seitennischen vom Triebwerkraum
Minus Pol an Masse
Die Elektrische Anlage ist in ein Grobnetz und ein Feinnetz aufgeteilt.
Das Grobnetz (6 Batterien) versorgt die Baugruppen im Bereich der Wanne
Das Feinnetz ( 2 Batterien) versorgt die Baugruppen im Aufbau
Je 2 Batterien sind zu einer Gruppe in Reihenschaltung miteinander verbunden. Drei dieser Gruppen sind parallel geschaltet und sind für die Versorgung des Grobnetzes verantwortlich.
Die vierte Gruppe ist für die Versorgung des Feinnetzes verantwortlich
PanzerungPanzerstahlstruktur
Ãœbermittlungsmittel1 Funkstation SE-235/m2+
2 Sender-Empfänger
1 Zentrales Steuergerät CS-Box
2 Steuergeräte Mannschaft C-Box
1 Audio-Verteiler AS-Box
2 Lautsprecherboxen LS-Box
1 Fernsteuergerät und Aussenstation RC-Box
2 Bedinungsgeräte (BG-235)
3 Panzersprechgarnituren 235 (PSG-235)
2 Fahrzeugantennen FzKA-235/m
1 Feldtelefon 50A
1 Kabelrolle KR 83 mit 600 m Kabel F-2E


Hauptmotor
HerstellerMTU
TypMB 873 Ka 501
Anzahl Zylinder12 Zylinder V 90°
Viertakt
Vorkammer-Dieselmotor
2 Abgasturbolader mit interner Ladeluftkühlung
4 Ventile pro Zylinder
Hängende Ventile durch hoch liegende Nockenwellen über Rollenstössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwellen über Steuerräder
Trockensumpf-Druckumlaufschmierung
Leistung1'500 PS / 1'103 kW bei 2'600 U/min
Drehmoment479,26 mkg / 4'700 Nm bei 1600 U/min
Bohrung170 mm
Hub175 mm
Hubraum47'600 cm³
TreibstoffDiesel
AntriebslageHinten


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHersteller Renk
Typ HSWL 354
Hydromechanisches Schalt-, Wende- und Lenkgetriebe
Halb- und Vollautomatisch schaltbar mit kombinierter hydrodynamisch-mechanischer Betriebsbremse
Handschaltung 1. bis 3. Gang
Automatik 2. bis 4. Gang
Schaltungsart elektrisch/hydraulisch
4 Vorwärtsgänge
2 Rückwärtsgänge
Übersetzung
1. Gang 4,504:1
2. Gang 2,210:1
3. Gang 1,523:1
4. Gang 1,003:1
Seitenantrieb
Hersteller ZF
Typ P 25000 Planetengetriebe
An jeder Seite der Wanne hinten aussen
Übersetzung 4,67:1
Lenkung
Hersteller Renk
Typ TRM
Bauart Hydrostatisch/hydrodynamisch
Stufenlose Überlagerungslenkung
Bremsen
Betriebsbremse
Hydrodynamische Strömungsbremse mit integrierten Scheibenbremsen
Hilfsbremse
Wannenseitigen Federspeicherbremse auf Scheiben
Feststellbremse
Wie Hilfsbremse
Seitenantrieb
Hersteller ZF
Typ P 25000 Planetengetriebe
An jeder Seite der Wanne hinten aussen
Übersetzung 4,67:1


Bewaffnung
HauptwaffeKeine
Maschinengewehr12,7 mm Maschinengewehr 1964
12,7 mm Mg 64
Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1'600 mm Länge
1'140 mm Länge Lauf
8 Anzahl Züge
450 - 650 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3'560 kg/cm² Gasdruck
1'000 m Max. Einsatzdistanz
38 kg Gewicht mit Lauf
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss und Keilverriegelung
Es ist fest montiert auf einer Lafette. Diese ist um 360° drehbar und die Bedienung erfogt unter Panzer/ABC Schutz
Schussauslösung mittels einer elektrischen mechanischen Abfeuereinrichtung
Seriefeuer in 2 Feuerarten
Serien von 4 - 6 Schuss gegen weiche und harte Ziele
Serien von 8 - 12 Schuss gegen Luftziele
Die Munition ist abgefüllt in Metallgurten zu 100 Schuss. Sie wird aus einem Metall-Koffer zugeführt
Kampfmunition
12,7 mm Mg 64 Pz Spr Pat 92, 890 m/s, 42,2 gr
12,7 mm Mg 64 Pz Spr Pat 93 Lsp, 890 m/s, 39,5 gr
12,7 mm Mg 64 Pz Spr Pat 92 und Pz Spr Pat 93 Lsp (3:1) gemischt gegurtet
Ãœbungsmunition
12,7 mm MG 64 UPat 04
12,7 mm Mg 64 UPat 05 Lsp
12,7 mm Mg 64 UPat 04 und UPat 05 Lsp (3:1) gemischt gegurtet
Manipuliermunition
12,7 mm MG 64 Manip Pat
LyranKeiner
NebelwerferMehrfachwurfanlage 98
Hersteller Diehl Deutschland
Entwickler Diehl Deutschland
Technische Daten
76 mm Kaliber
5 Sekunden Dauer Aufbau Nebelwand
90 - 200 Sekunden Dauer des Nebels
100 - 120 m Nebelwandbreite pro Salve links und rechts
50 - 90 m Wurfweite
16 Nebelwerfer
Anordnung zwei Vierer-Gruppen oben und mitte
Eine Achter-Gruppe unten, gefächert und unterteilt in Salve A + B
Elektrische Auslösung über Bedienerpult Kommandant
Kampfmunition
7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg
Ãœbungsmunition

7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg
Manipuliermunition
7,6 cm Manip Nb Pat 95


Munitionsvorrat
HauptwaffeKeine
Maschinengewehr1'200 Schuss
200 Schuss in 1 Mg-Kiste à 200 Schuss beim Kommandantenplatz
400 Schuss in 2 Mg-Kisten à 200 Schuss im Mannschaftsraum
600 Schuss in 3 Mg-Kisten à 200 Schuss in der Werkzeugkiste L3
LyranKeine
Nebelwerfer32 Patronen
16 Patronen 1. Bereitschaft geladen
16 Patronen 2. Bereitschaft in der Werkzeugkiste L3
BemerkungenEinteilung
Pz Sap Bat 1
Pz Sap Bat 11

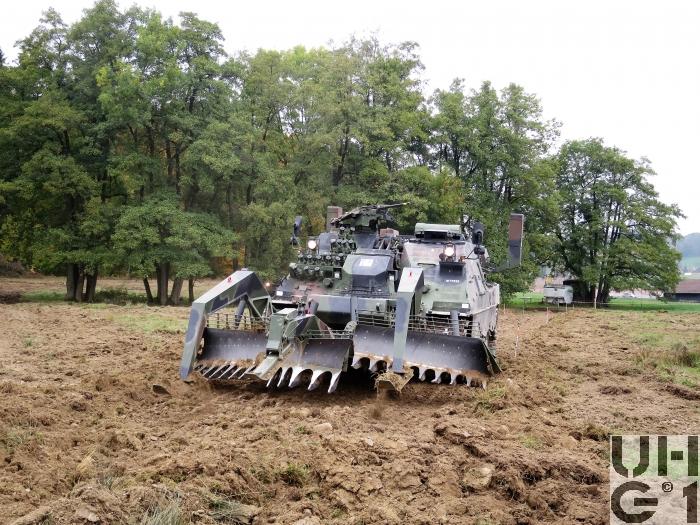

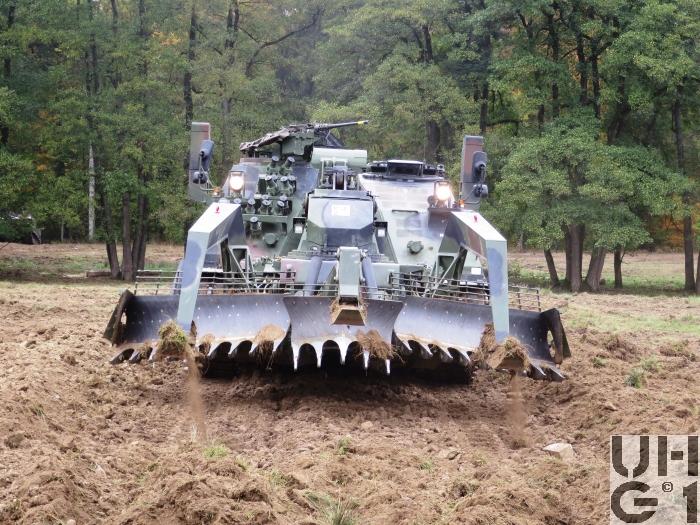

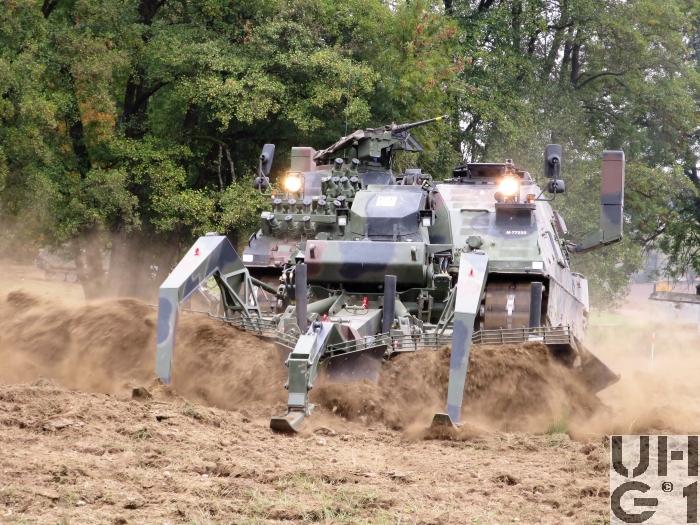

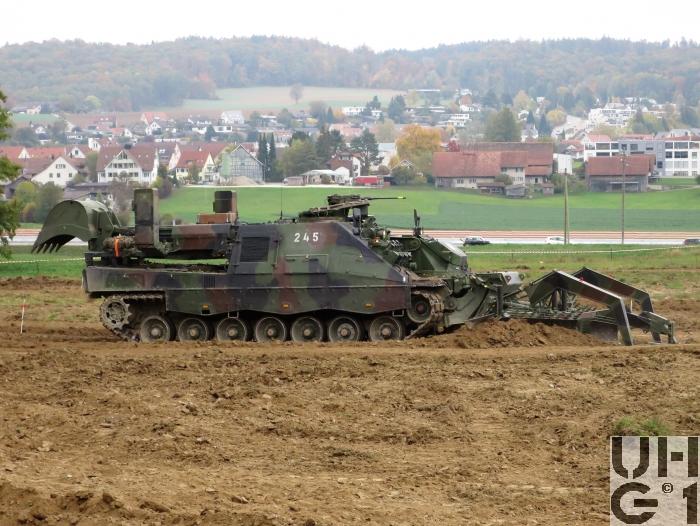

Minenräumpflug
Der Minenräumpflug ist als Anbaugerät konzipiert und wird am Wannenbug des Fahrzeuges montiert.

Baugruppen
Adaptersystem
Kufenträger links mit Kufe
Pflughauptteil
Pflugmittelteil
Kufenträger rechts mit Kufe

Technische Daten
5'770 mm Pflugbreite
4'200 mm Räumbreite
4'760 mm Pflugbreite mit eingeklappten Seitenverbreiterungen
4'650 mm Pfluglänge am Fahrzeug montiert
300 mm Räumtiefe
3'990 kg Minenpflug komplett
1'095 kg Adaptersystem mit Bolzen

Elektromagnetisches Minenräumgerät DEMETER
Gassenmarkiersystem

Transport
Das komplette Minenräumsystem ist auf einem Wechselabrollbehälter verladen und wird mit Lastwagen WABRA/HA 10,6 t 6x6 IVECO oder Lastwagen WABRA/HA 14 t 8x8 IVECO transportiert
