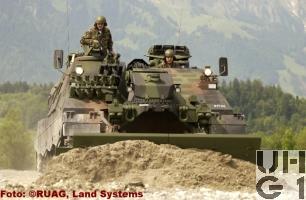

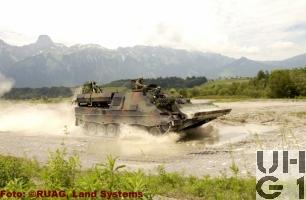

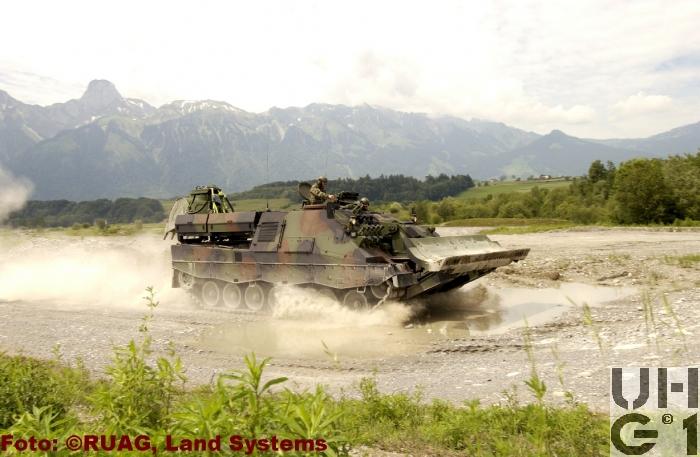

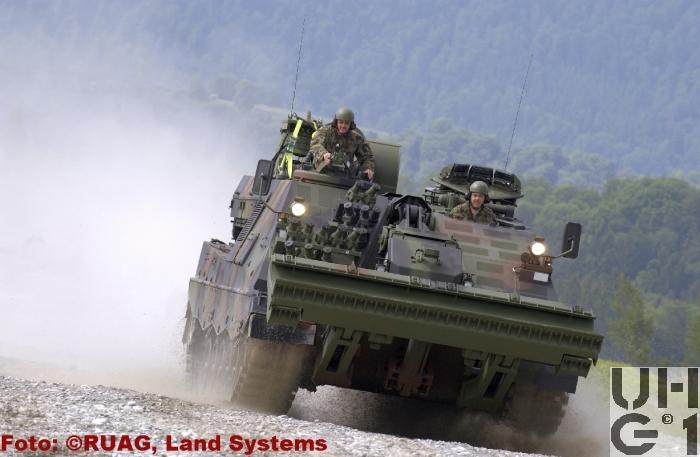

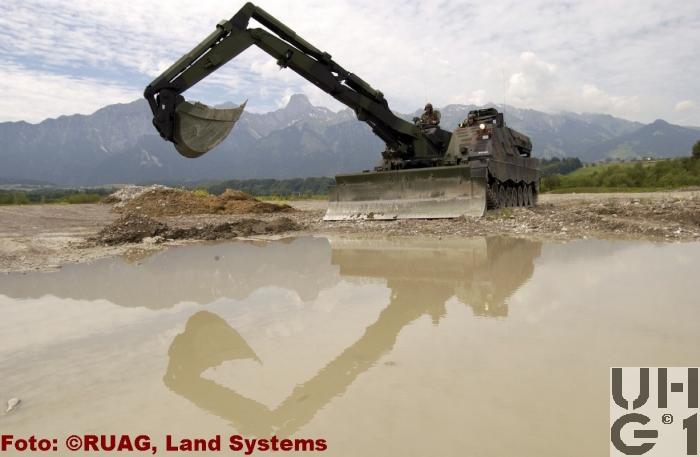

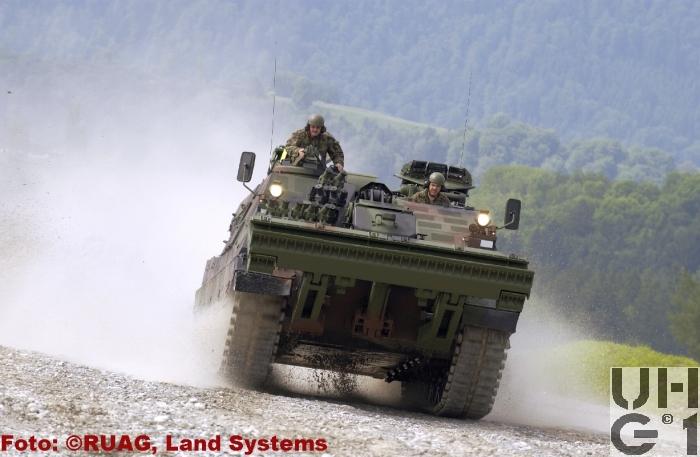

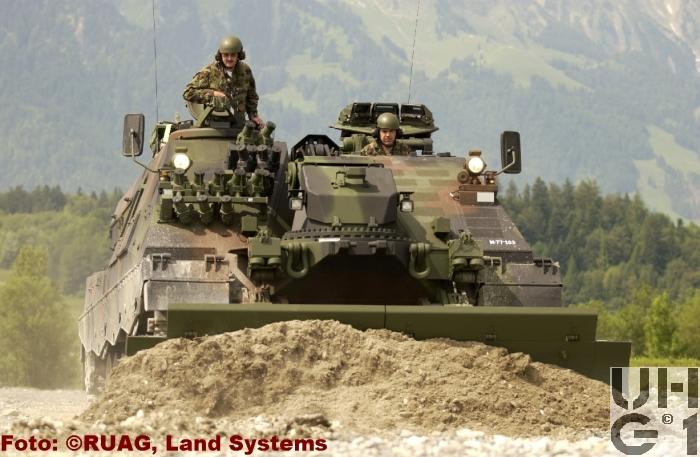

Allgemein | |
---|---|
Hersteller | Rheinmetall Landsysteme RUAG Landsystems |
Herstellungsland | Deutschland Schweiz |
Herstellungsjahr | 2002 / 2003 |
Im Truppeneinsatz | Ab August 2003 für Truppenversuche |
M+ Nummer | M+77103 |
Anzahl Fahrzeuge | 1 Fahrzeug |
Kategorie | Pionierpanzer |
Besatzung | 3 Personen 1 Kommandant im Mannschaftsraum rechts vorne 1 Fahrer im Mannschaftsraum links vorne 1 Pionier im Mannschaftsraum links hinten |
Gewicht | 56'500 kg Fahrzeug 6'120 kg Triebwerksblock mit Befüllung 5'565 kg Triebwerkblock ohne Befüllung 2'855 kg Motor 2'750 kg Motor mit Verbrennungsluftfilter 2'590 kg Motor ohne Verbrennungsluftfilter 2'450 kg Getriebe mit Ölfüllung 2'170 kg Getriebe ohne Ölfüllung 417 kg Seitenantrieb 226 kg Schwingarm mit Lamellendämpfer 182 kg Schwingarm ohne Lamellendämpfer 106 kg Spannradschwinge 59,0 kg Drehstab 48,0 kg Laufrad 43,5 kg Spannradlagerzapfen 38,5 kg Antriebsradzahnkranz 34,0 kg Antriebsradring 34,0 kg Spannradnabe 33,5 kg Spannrad 25,0 kg Tragrolle 14,0 kg Laufradnabe 11,5 kg Endanschlagdämpfer |
Leistungsgewicht | 26,54 PS/t 19,52 kW/t |
Länge | 10'200 mm Fahrzeug |
Breite | 3'540 mm Fahrzeug 3'420 mm Fahrzeug über Raupen aussen 2'150 mm Fahrzeug über Raupen innen 2'785 mm Spurweite |
Höhe | 2'300 mm Fahrzeug 900 mm Achse Spannrad vorne 845 mm Achse Antriebsrad hinten |
Bodendruck | Gelände 0,85 kg/cm² |
Bodenfreiheit | 480 mm Fahrzeug unter Wanne 450 mm Fahrzeug unter Schwingarm |
Spurlänge | 4'923 mm Raupe links 4'944 mm Raupe rechts |
Überschreitfähigkeit | 3'000 mm 500 mm Kletterfähigkeit 16,5° / 30% Querneigung 31,0° / 60% Steigfähigkeit |
Watfähigkeit | 1'200 mm 2'250 mm Tiefwaten mit Vorbereitung |
Raupenbreite | 635 mm |
Geschwindigkeit Strasse | 68 km/h vorwärts 31 km/h rückwärts 5 km/h Kriechgeschwindigkeit 1. Gang 1. Gang 15 km/h Handschaltung 2. Gang 31 km/h Handschaltung 3. Gang 45 km/h Handschaltung 2. / 3. / 4. Gang 68 km/h Automatik 1. Gang 15 km/h rückwärts Handschaltung 2. Gang 31 km/h rückwärts Handschaltung |
Geschwindigkeit Gelände | 68 km/h vorwärts 31 km/h rückwärts 5 km/h Kriechgeschwindigkeit 1. Gang |
Tankinhalt | 1'160 Liter Diesel 230 Liter im Nischentreibstoffbehälter links 350 Liter im Nischentreibstoffbehälter rechts 280 Liter im Haupttreibstoffbehälter links 250 Liter im Haupttreibstoffbehälter rechts 50 Liter im Entnahmebehälter 340 Liter / 100 km Verbrauch Strasse 530 Liter / 100 km Verbrauch Gelände 340 km Reichweite Strasse 220 km Reichweite Gelände |
Fahrwerk | Pro Seite 1 Spannradpaar vorne, 565 mm Durchmesser 1 Spannradschwinge vorne 1 Raupenspannvorrichtung vorne 7 Laufradpaare, 700 mm Durchmesser, 310 mm Breite 4 Tragrollen, 230 mm Durchmesser, 140 mm breit, versetzt angeordnet 5 Hydraulische Endanschläge an Schwingarm 1,2,3,6 und 7 2 Feste Endanschläge an Schwingarm 4 und 5 7 Schwingarme 7 Drehstäbe, 63 mm Durchmesser 5 Lamellenreibungsdämpfer an den Schwingarmlagergehäusen 1,2,3,6 und 7 1 Seitenvorgelege 1 Antriebsrad hinten, 651 mm Durchmesser 1 Endverbinderraupe |
Raupenart | Hersteller Diehl Typ 570 F Gummigelagerte Endverbinderraupe mit auswechselbaren Gummikissen 82 Raupenglieder pro Seite 2'750 kg Gewicht Verbinderraupe 33,2 kg Raupenglied |
Elektrische Spannung | 24 Volt 8 Batterien à 12 Volt 125 Ah Je 4 Batterien links und rechts in den Seitennischen vom Triebwerkraum Minus Pol an Masse Die Elektrische Anlage ist in ein Grobnetz und ein Feinnetz aufgeteilt. Das Grobnetz (6Batterien) versorgt die Baugruppen im Bereich der Wanne Das Feinnetz ( 2 Batterien) versorgt die Baugruppen im Aufbau Je 2 Batterien sind zu einer Gruppe in Reihenschaltung miteinander verbunden. Drei dieser Gruppen sind parallel geschaltet und sind für die Versorgung des Grobnetzes verantwortlich. Die vierte Gruppe ist für die Versorgung des Feinnetzes verantwortlich |
Panzerung | Panzerstahlstruktur |
Übermittlungsmittel | 1 Funkstation SE-412 K 1 Sender-Empfänger A 1 Sender-Empfänger C 1 Bordverstärker (BV) 4 Bedienungsgeräte / Monitore (BG) 2 Kanalwählgeräte SE A und C 1 Transientschutz 2 Antennen 4 Sprechgarnituren 1 Aussenbordtelefon 1 Feldtelefon 1 Kabelrolle KR 83 mit 600 m Kabel F-2E |
Hauptmotor | |
Hersteller | MTU |
Typ | MB 873 Ka 501 |
Anzahl Zylinder | 12 Zylinder V 90° Viertakt Vorkammer-Dieselmotor 2 Abgasturbolader mit interner Ladeluftkühlung 4 Ventile pro Zylinder Hängende Ventile durch hoch liegende Nockenwellen über Rollenstössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwellen über Steuerräder Trockensumpf-Druckumlaufschmierung |
Leistung | 1'500 PS / 1'103 kW bei 2'600 U/min |
Drehmoment | 479,26 mkg / 4'700 Nm bei 1'600 U/min |
Bohrung | 170 mm |
Hub | 175 mm |
Hubraum | 47'600 cm³ |
Treibstoff | Diesel |
Antriebslage | Hinten |
Hilfsmotor | |
Hersteller | Kein Hilfsmotor eingebaut |
Typ | X |
Anzahl Zylinder | X |
Leistung | X |
Bohrung | X |
Hub | X |
Hubraum | X cm³ |
Treibstoff | X |
Getriebe | |
Typ | Hersteller Renk Typ HSWL 354 Hydromechanisches Schalt-, Wende- und Lenkgetriebe Halb- und Vollautomatisch schaltbar mit kombinierter hydrodynamisch-mechanischer Betriebsbremse Handschaltung 1. bis 3. Gang Automatik 2. bis 4. Gang Schaltungsart elektrisch/hydraulisch 4 Vorwärtsgänge 2 Rückwärtsgänge Übersetzung 1. Gang 4,504:1 2. Gang 2,210:1 3. Gang 1,523:1 4. Gang 1,003:1 Seitenantrieb Hersteller ZF Typ P 25000 Planetengetriebe An jeder Seite der Wanne hinten aussen Übersetzung 4,67:1 Lenkung Hersteller Renk Typ TRM Bauart Hydrostatisch/hydrodynamisch Stufenlose Überlagerungslenkung Bremsen Betriebsbremse Hydrodynamische Strömungsbremse mit integrierten Scheibenbremsen Hilfsbremse Wannenseitigen Federspeicherbremse auf Scheiben Feststellbremse Wie Hilfsbremse Seitenantrieb Hersteller ZF Typ P 25000 Planetengetriebe An jeder Seite der Wanne hinten aussen Übersetzung 4,67:1 |
Bewaffnung | |
Hauptwaffe | Keine |
Maschinengewehr | 12,7 mm Maschinengewehr 1964 12,7 mm Mg 64 Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B) Technische Daten 12,7 mm Kaliber 1'600 mm Länge 1'140 mm Länge Lauf 8 Anzahl Züge 450 - 650 Schuss / Minute Schusskadenz 890 m / Sekunde Anfangsgeschwindigkeit 3'560 kg/cm² Gasdruck 1'000 m Max. Einsatzdistanz 38 Kg Gewicht mit Lauf 26 kg Gewicht ohne Lauf 12 kg Gewicht des Laufes Luftgekühlte Automatenwaffe Rückstosslader Blockverschluss und Keilverriegelung Es ist fest montiert auf einer Lafette. Diese ist um 360° drehbar und die Bedienung erfogt unter Panzer/ABC Schutz Schussauslösung mittels einer elektrischen mechanischen Abfeuereinrichtung Seriefeuer in 2 Feuerarten Serien von 4 - 6 Schuss gegen weiche und harte Ziele Serien von 8 - 12 Schuss gegen Luftziele Die Munition ist abgefüllt in Metallgurten zu 100 Schuss. Sie wird aus einem Metall-Koffer zugeführt Kampfmunition 12,7 mm Mg 64 Pz Spr Pat 92, 890 m/s, 42,2 gr 12,7 mm Mg 64 Pz Spr Pat 93 Lsp, 890 m/s, 39,5 gr 12,7 mm Mg 64 Pz Spr Pat 92 und Pz Spr Pat 93 Lsp (3:1) gemischt gegurtet Übungsmunition 12,7 mm MG 64 UPat 04 12,7 mm Mg 64 UPat 05 Lsp 12,7 mm Mg 64 UPat 04 und UPat 05 Lsp (3:1) gemischt gegurtet Manipuliermunition 12,7 mm MG 64 Manip Pat |
Lyran | Keine |
Nebelwerfer | Mehrfachwurfanlage 98 Hersteller Diehl Deutschland Entwickler Diehl Deutschland Technische Daten 76 mm Kaliber 5 Sekunden Dauer Aufbau Nebelwand 90 - 200 Sekunden Dauer des Nebels 100 - 120 m Nebelwandbreite pro Salve links und rechts 50 - 90 m Wurfweite 16 Nebelwerfer Anordnung zwei Vierer-Gruppen oben und mitte Eine Achter-Gruppe unten, gefächert und unterteilt in Salve A + B Elektrische Auslösung über Bedienerpult Kommandant Kampfmunition 7,6 cm Nb Pat 87 el Zü, Gewicht 1,180 kg 7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg Übungsmunition 7,6 cm U Nb Pat 90 el Zü, Gewicht 1,180 kg 7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg Manipuliermunition 7,6 cm Manip Nb Pat |
Munitionsvorrat | |
Hauptwaffe | Keine |
Maschinengewehr | 1'200 Schuss |
Lyran | Keine |
Nebelwerfer | 32 Patronen 16 Patronen 1. Bereitschaft geladen 16 Patronen 2. Bereitschaft im WK L3 |
Bemerkungen |
