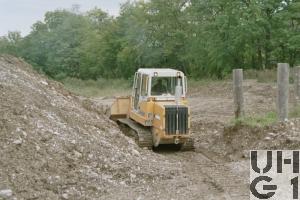

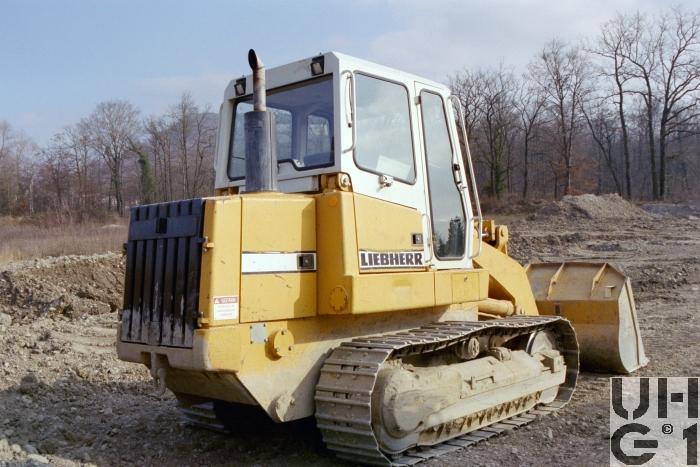

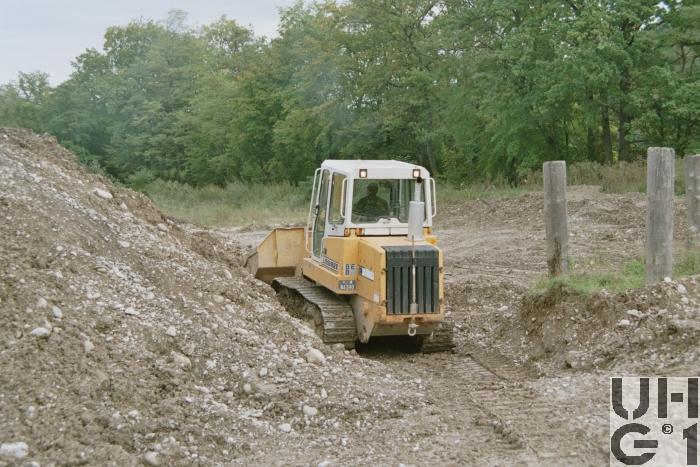

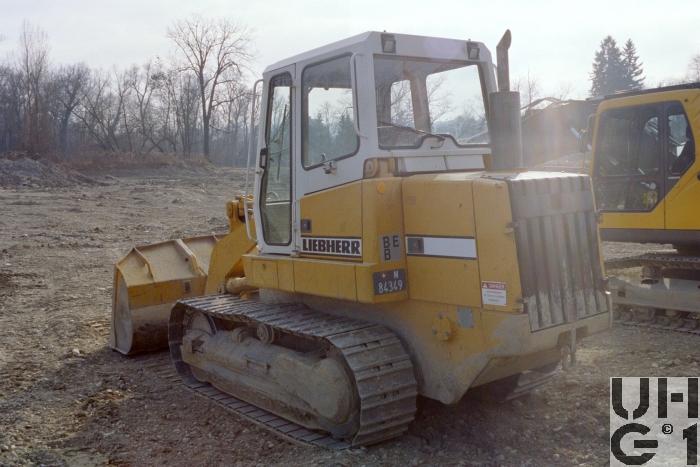

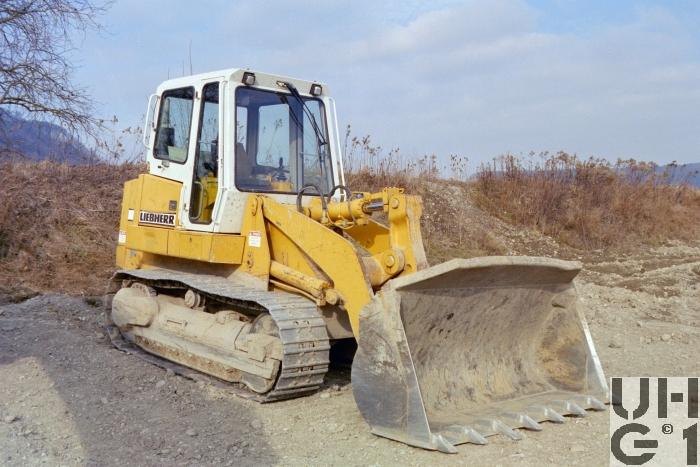

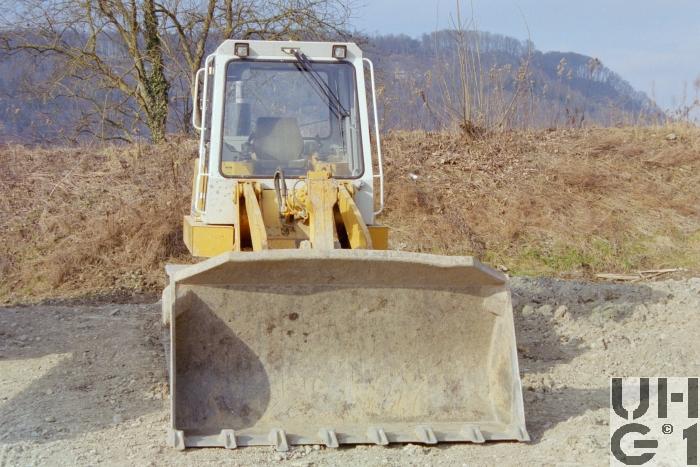

Liebherr LR 622, Ladesch Rpe 95 1.20 m³

Liebherr LR 622, Ladesch Rpe 95 1.20 m³ Liebherr LR 622, Ladesch Rpe 95 1.20 m³ Liebherr LR 622, Ladesch Rpe 95 1.20 m³ Liebherr LR 622, Ladesch Rpe 95 1.20 m³ Liebherr LR 622, Ladesch Rpe 95 1.20 m³



Abmessungen
Länge6'117 mm Fahrzeug
4'339 mm Fahrzeug über Maschine
2'487 mm Fahrzeug über Fahrwerk
Breite2'450 mm Fahrzeug
1'680 mm Spurbreite
Höhe3'129 mm Fahrzeug über Kabine
3'092 mm Fahrzeug über Auspuffrohr
Leergewicht15'145 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht15'145 kg Fahrzeug
Radstand2'478 mm
WendekreisAnortwendung


Motor
TypLiebherr
Typ D 924 T-E
Zylinder4 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Turbolader
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung122 mm
Hub142 mm
Hubraum6'700 cm³
Verdichtung16,7:1
TreibstoffDiesel
PS/kW132 PS / 97 kW bei 2'000 U/min
Drehmoment487 Nm bei 1'560 U/min


Kraftübertragung
GetriebeHydrostatischer Antrieb mit geschlossenem Kreislauf
Jede Raupe wird von einer Taumelscheibenpumpe mit variablem Durchfluss und einem Mator mit variablem Hubraum angetrieben
KupplungHydrostatisch
Antrieb2-Stufiges Planetengetriebe mit hydraulischem Fahrmotor, direkt an das Fahrgetriebe angeflanscht
Kompakte Einheit, geschützt im Laufrollenrahmen integriert
AchsenWartungsfreies Raupenfahrwerk
Rahmen in Traktorbauweise
Lagerungüber elastische Bauteile der Schwenkachse
Raupenspannung über Fettzylinder
Pro Seite:
6 Laufrollen
1 Tragrolle
42 Raupenglider


Bremsen
BetriebsbremseHydrostatisch
FeststellbremseAutomatische, federbetätigte Parkbremse, die während der Fahrt durch Servodruck gelöst wird
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 320 Liter Diesel
1 Tank zu 175 Liter Hydrauliköl
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit0 bis 5 km/h
0 bis 11 km/h
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 143 Ah
Minus Pol an Masse
Anlasser 24 Volt 5,4 kW 7,3 PS
Alternator 24 Volt 55 A
Sitzplätze1 Person
Anzahl Fahrzeuge5 Fahrzeuge
Im TruppeneinsatzAb 1995
