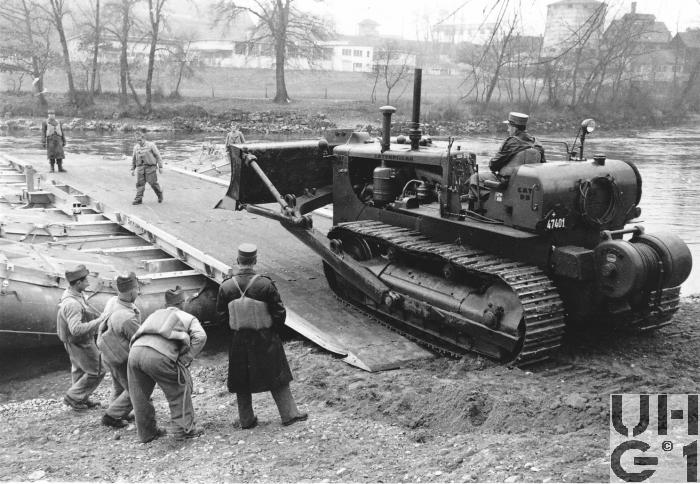

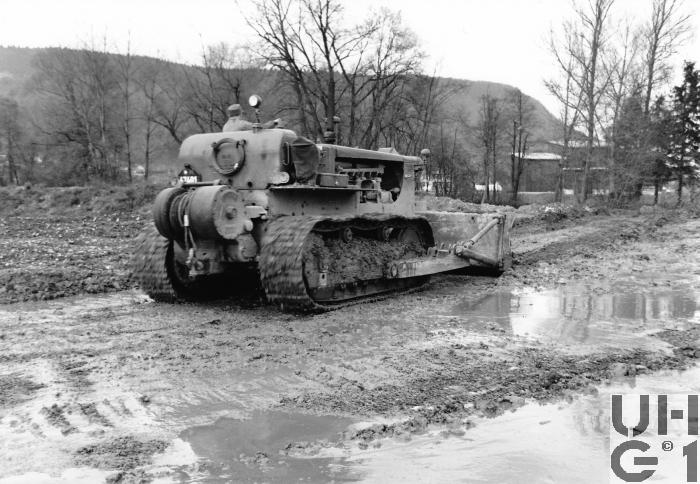

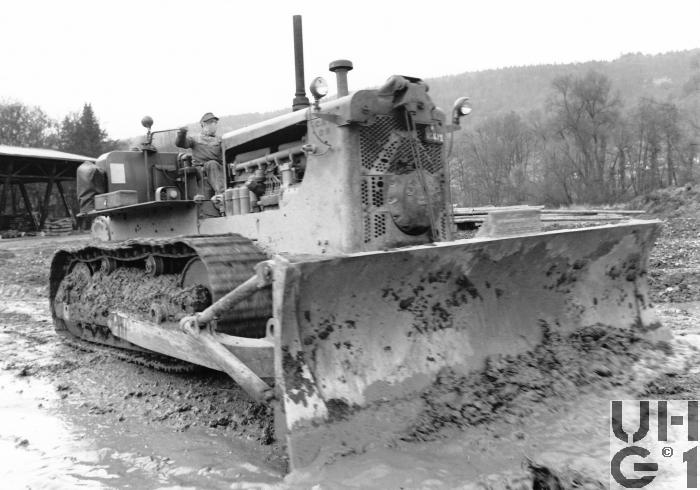

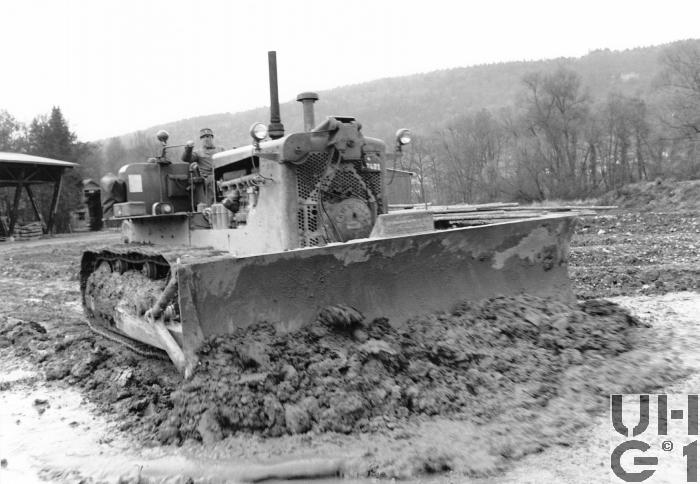

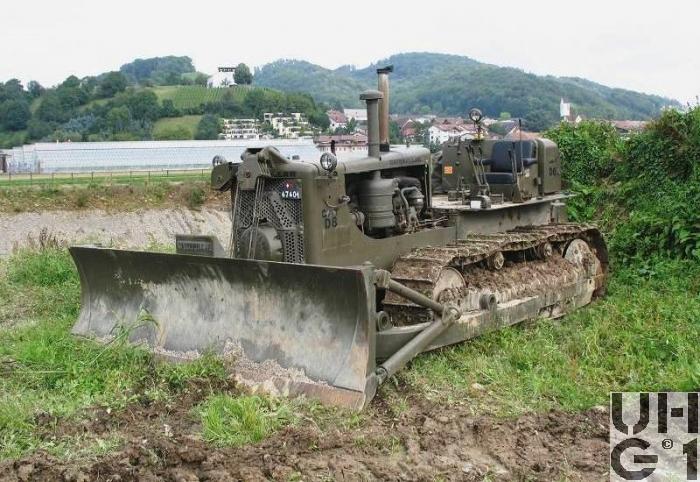

Caterpillar D8, Typ 15 A, Serie G, Bulldozer 57

Caterpillar D8, Typ 15 A, Serie G, Bulldozer 57 Caterpillar D8, Typ 15 A, Serie G, Bulldozer 57 Caterpillar D8, Typ 15 A, Serie G, Bulldozer 57 Caterpillar D8, Typ 15 A, Serie G, Bulldozer 57 Caterpillar D8, Typ 15 A, Serie G, Bulldozer 57



Abmessungen
Länge6'140 mm Fahrzeug ohne Stossplatte
6'650 mm Fahrzeug mit Stossplatte
5'230 mm Traktor
2'830 mm Raupenauflage
2'680 mm Überhang vorne mit Stossplatte
1'140 mm Überhang hinten mit Seilwinde
Breite3'115 mm Fahrzeug ohne Stossplatte
3'780 mm Fahrzeug Stossplatte schräg gestellt
4'100 mm Fahrzeug mit Stossplatte gerade gestellt
560 mm Raupenbreite
Höhe2'740 mm Fahrzeug ohne Auspuffrohr
3'250 mm Fahrzeug mit Auspuffrohr
530 mm Fahrzeug über Zuglasche hinten
Leergewicht24'500 kg Fahrzeug
18'700 kg Traktor
Nutzlast0 kg Fahrzeug
Gesamtgewicht24'500 kg Fahrzeug
Radstand2'830 mm
WendekreisAnortwendung


Motor
TypCaterpillar
Typ D 342
Zylinder6 Zylinder Reihenmotor
Viertakt
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung146 mm
Hub203 mm
Hubraum12'252 cm³
Verdichtung16,5:1
TreibstoffDiesel
PS/kW191 PS / 140,5 kW bei 1'200 U/min
Drehmoment397 Nm bei 1'100 U/min


Kraftübertragung
GetriebeHauptgetriebe
Stirnradgetriebe
3 Vorwärtsgänge
3 Rückwärtsgänge
Fahrrichtung separat schaltbar mit Reversierhebel

Drehmomentwandler
Hersteller Twin Disc. Corporation
Typ CT 13801
Flüssigkeit Diesel
Inhalt 70 Liter
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebHinten mit Ritzelantrieb
AchsenStarrachsen


Bremsen
BetriebsbremseBandbremse mit hydraulischer Bremshilfe im Oelbad laufend
FeststellbremseWirkt nur auf die linke Raupe
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 445 Liter Diesel
Anhängelast30'000 kg mit Seilwinde
SeilwindeHersteller Hyster
Typ D 8 D Model HR DT
Hinten angebaut
Durch Zapfwelle angetrieben
1 Vor- und 1 Rückwärtsgang
1 Aussenbandbremse als Handbremse
30'000 kg Zugkraft
38'000 mm Seillänge
25,4 mm Seildurchmesser
40'000 kg Bruchlast
75 m / min Seilgeschwindigkeit bei voller Trommel
46 m / min Seilgeschwindigkeit bei leerer Trommel
1'420 kg Gewicht
30 Liter, SAE 30 Ölinhalt
Höchstgeschwindigkeit11,9 km/h
Elektrische Anlage6 Volt
1 Batterie 6 Volt 120 Ah
Minus Pol an Masse
Anlasser 6 Volt, Delco Remy
Dynamo 6 Volt 40 A, American Bosch
Sitzplätze1 Personen
Anzahl Fahrzeuge6 Fahrzeuge
Im Truppeneinsatz1957 bis 1978
BemerkungenM+Nummern
M+47400 bis M+47405

Anlassmotor
Hersteller Caterpillar
2 Zylinder Vergaser Motor
Bohrung 92 mm
Hub 101,5 mm
Hubraum 670 cm3
Leistung 25 PS / 18,4 kW bei 2'700 U/min

Tankinhalt
4,3 Liter Benzin

Startvorrichtung
1 Anlasser mit 6 Volt

Bulldozerwinde
Hersteller Caterpillar
Typ Cable Control No. 30
vorn am Tractor montiert
Stirnradgetriebe im Oelbad laufend
16'000 mm Seillänge
12,7 mm Seildurchmesser
