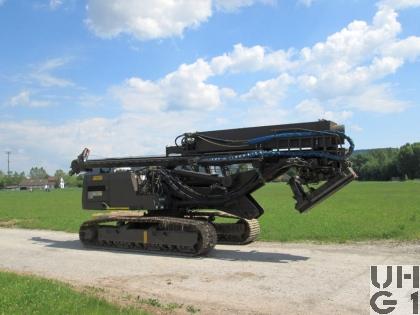

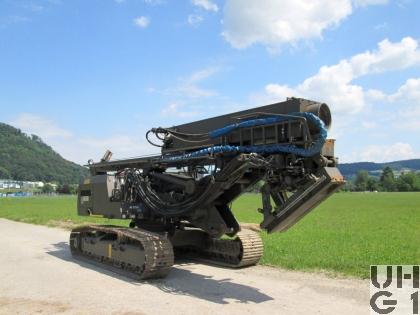

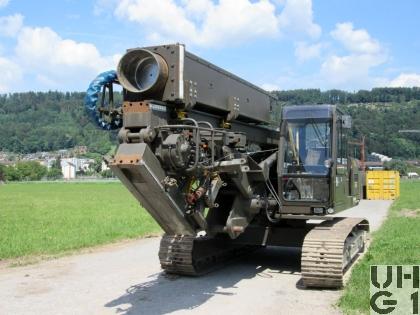

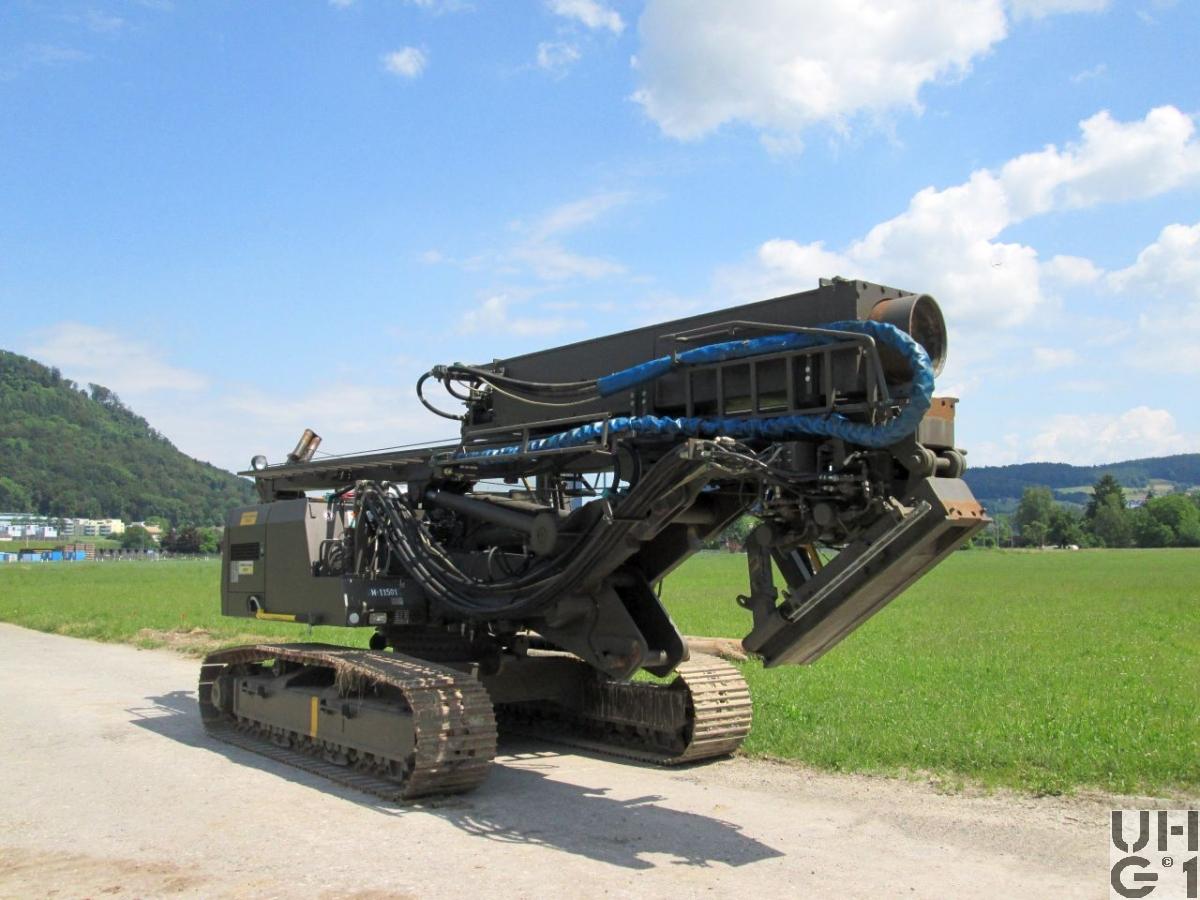

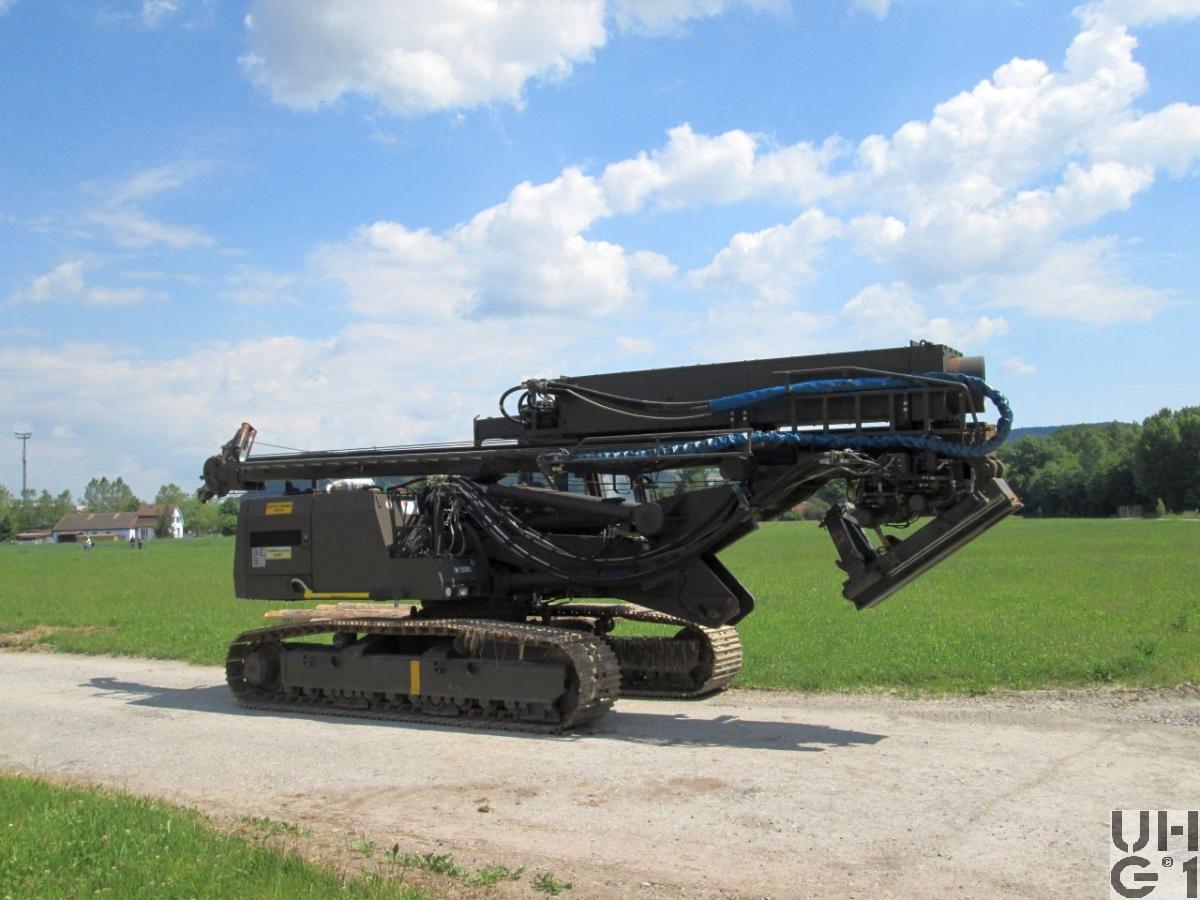

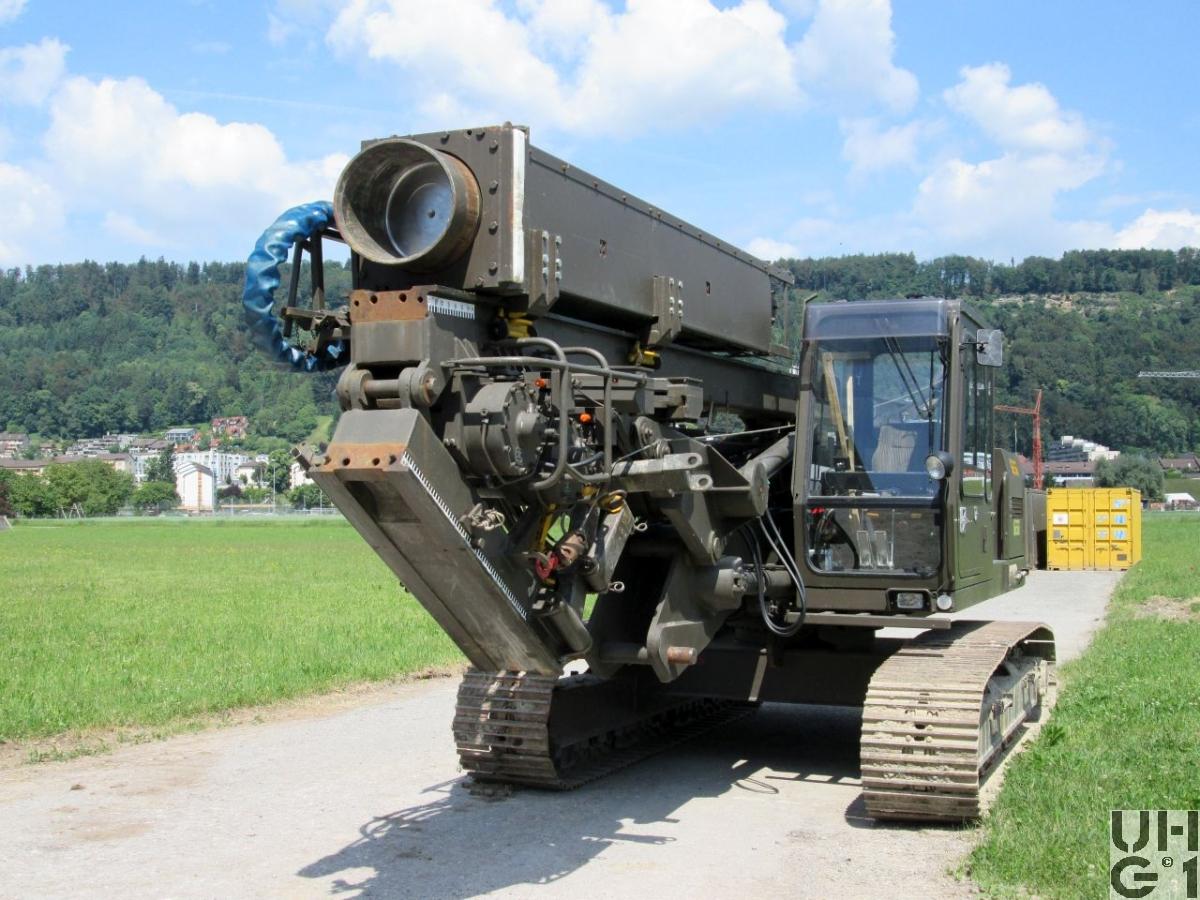

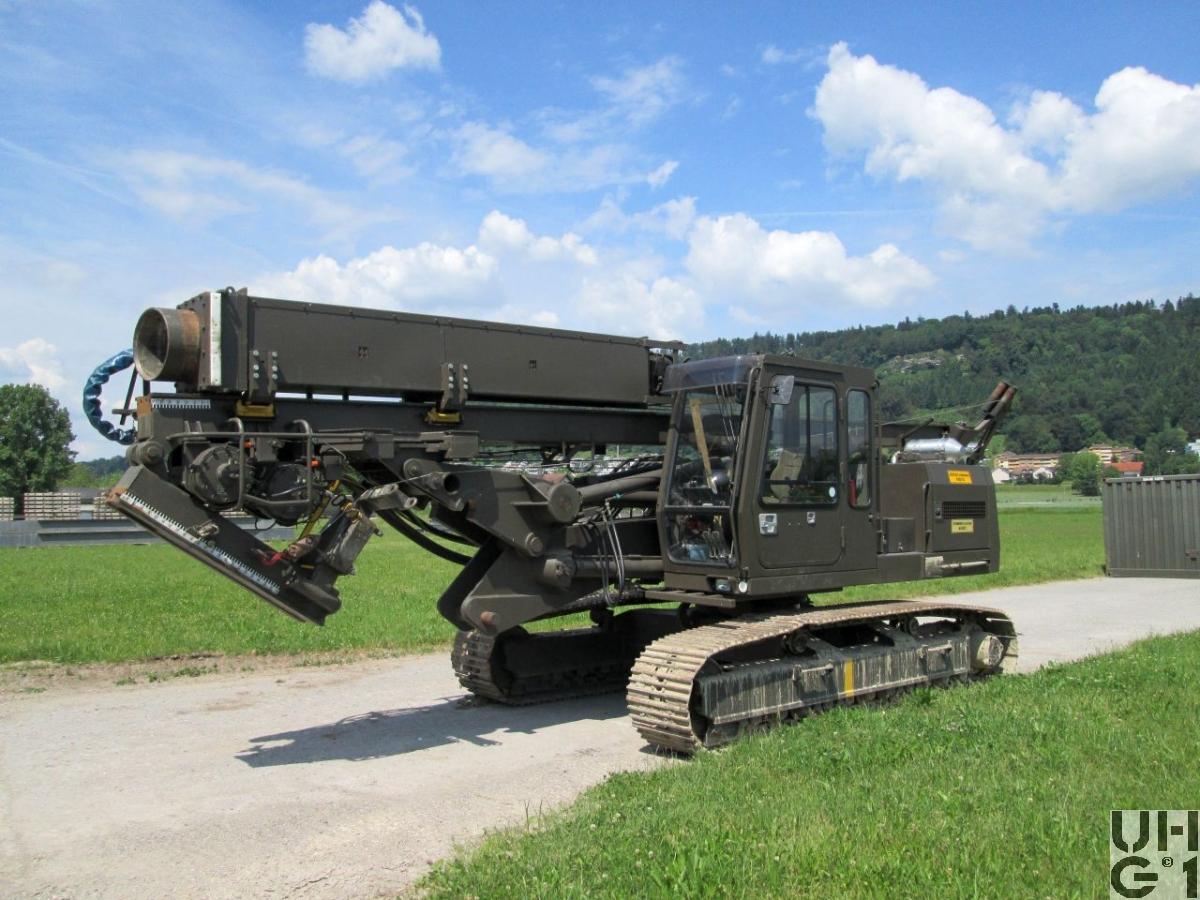

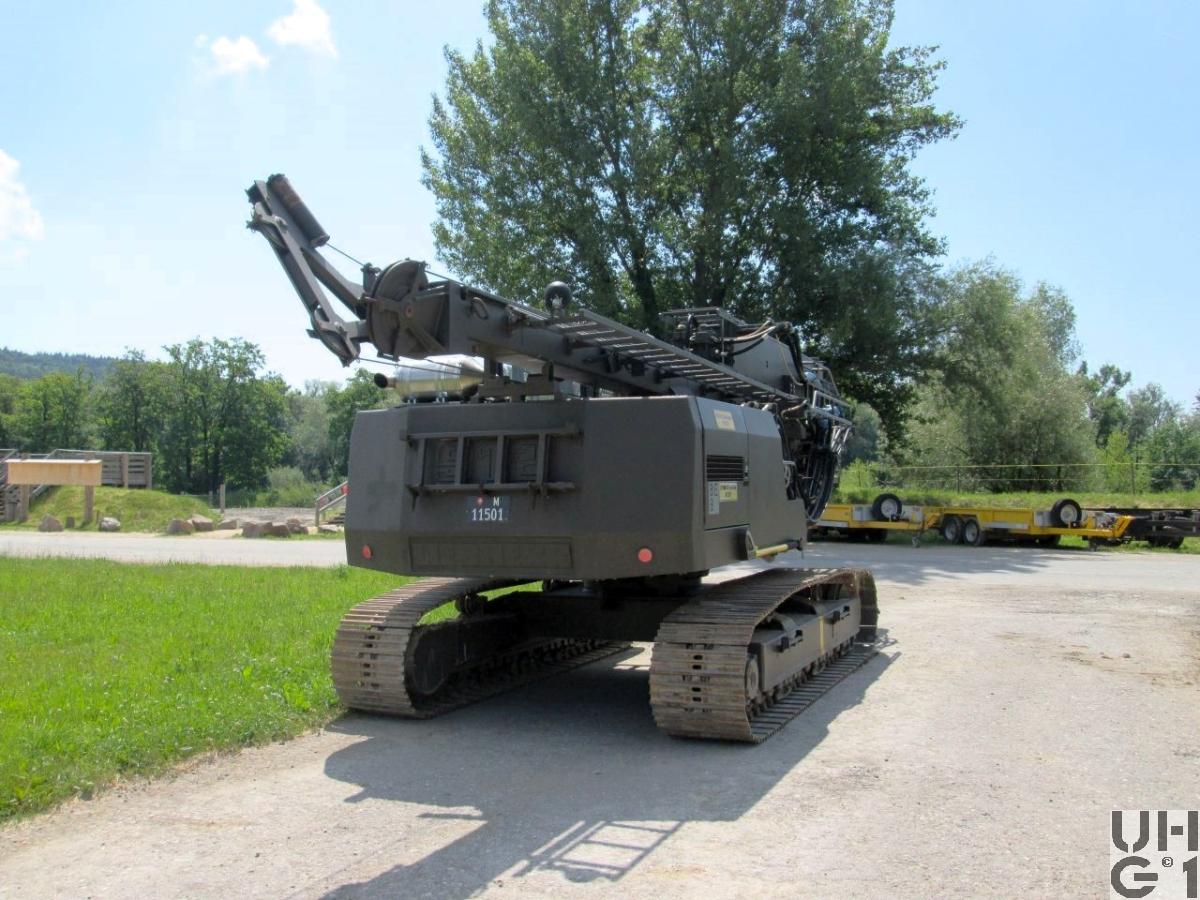

Liebherr R 912, Rammenwagen Raupen

Liebherr R 912, Rammenwagen Raupen Liebherr R 912, Rammenwagen Raupen Liebherr R 912, Rammenwagen Raupen Liebherr R 912, Rammenwagen Raupen Liebherr R 912, Rammenwagen Raupen


Abmessungen
Länge4'760 mm Fahrzeug über Raupenfahrgestell
9'650 mm Fahrzeug über Transportlänge verladen
11'170 mm Fahrzeug über Transportstellung im Gelände
Breite3'000 mm Fahrzeug
Höhe13'300 mm Fahrzeug mit Gerät voll ausgefahren
3'120 mm Fahrzeug in Transportstellung
Leergewicht26'730 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht26'730 kg Fahrzeug
Radstand3'850 mm
Wendekreis11'300 mm


Motor
TypLiebherr
Typ D 904 T
Zylinder4 Zylinder Reihenmotor, Viertakt
Direkteinspritzung
Abgasturbolader
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung115 mm
Hub135 mm
Hubraum5'600 cm³
Verdichtung16,5:1
TreibstoffDiesel
PS/kW122 PS / 90 kW bei 2'000 U/min
Drehmoment421 Nm bei 1'600 U/min


Kraftübertragung
GetriebeHydraulischer Antrieb je Fahrwerksseite durch einen Liebherr Axialkolbenoelmotor über ein Planetengetriebe
Fahrantrieb und Hydraulikleitungen im Fahrwerkrahmen integriert
Hydraulische Bremsventile schützen die Fahrmotoren bei Talfahrt
KupplungCentaflex 30 H
AntriebHydraulischer Antrieb je Fahrwerksseite durch einen Liebherr Axialkolbenmotor über ein Planetengetriebe
AchsenWartungsfreies Laufwerk mit 3-Steg Bodenplatten


Bremsen
BetriebsbremseHydraulische Bremsventile
FeststellbremseHydraulisch steuerbare, wartungsfreie Lamellenbremsen
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 320 Liter Diesel
Anhängelast0 kg
SeilwindePfahlwinde
Zugkraft 12 kN
Seillänge 50 m
Seildurchmesser 8 mm
Bärwinde
Zugkraft 17 kN
Seillänge 38 m
Seildurchmesser 10 mm
Höchstgeschwindigkeit0 bis 3,7 km/h
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 143 Ah
Minus Pol an Masse
Anlasser 24 Volt 4 kW 5,4 PS
Alternator 28 Volt 27 A
Sitzplätze1 Personen
Anzahl Fahrzeuge25 Fahrzeuge
Im TruppeneinsatzBeschaffung 1994
Einsatz ab 1995
BemerkungenZuteilung
G Tech Kp

Aufbau
Das Rammgerät 94 auf Raupenfahrgestell besteht aus folgenden Komponenten
Raupenfahrgestell Liebherr R 912 LC
Anbausatz zum Raupenfahrgestell
Hydraulikbär DEMAG HB 14
