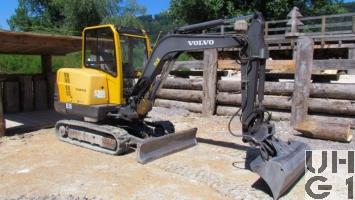

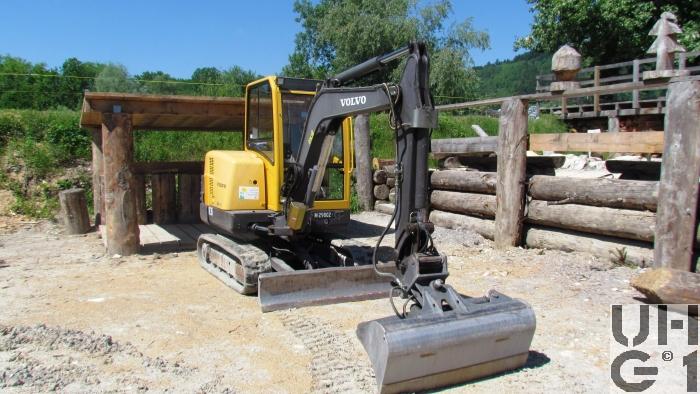

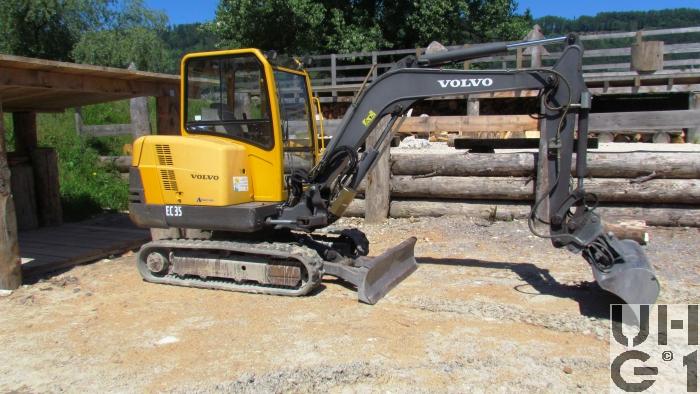

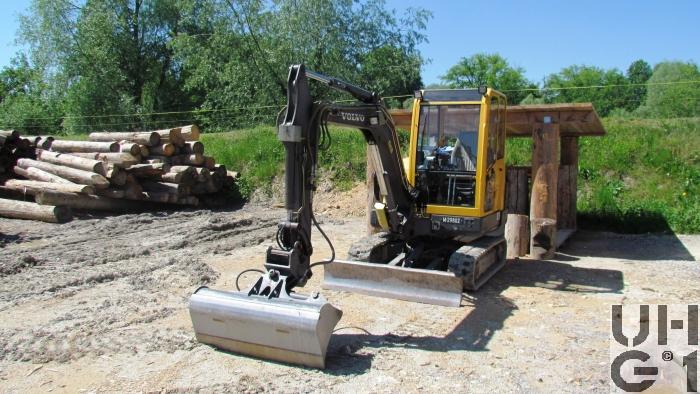

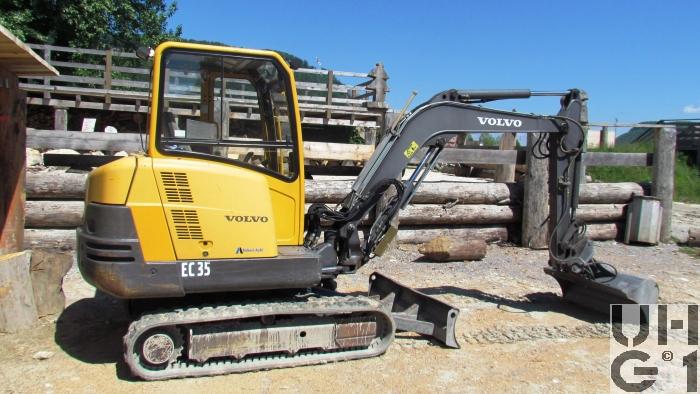

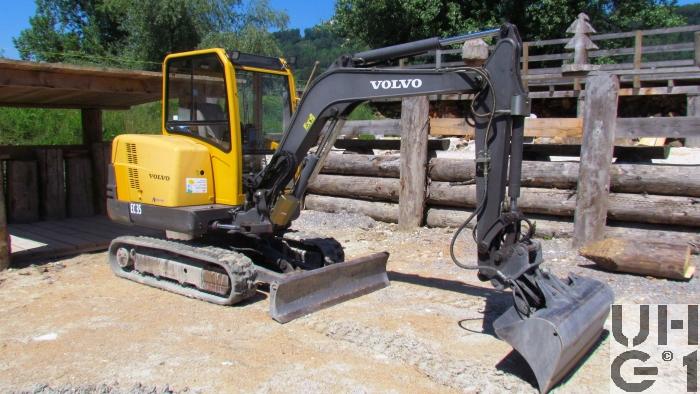

Volvo EC 35, Bagger GG 3,5 t Raupen

Volvo EC 35, Bagger GG 3,5 t Raupen Volvo EC 35, Bagger GG 3,5 t Raupen Volvo EC 35, Bagger GG 3,5 t Raupen Volvo EC 35, Bagger GG 3,5 t Raupen Volvo EC 35, Bagger GG 3,5 t Raupen



Abmessungen
Länge5'030 mm Fahrzeug
2'070 mm Fahrzeug über Fahrwerk
Breite1'620 mm Fahrzeug über Fahrwerk aussen
1'570 mm Fahrzeug über Kabine
1'020 mm Fahrwerk innen
300 Raupe
1'650 mm Planierschild
Höhe2'470 mm Fahrzeug über Kabinendach
1'560 mm Fahrzeug über Motorhaube
600 mm Freiraum Gegengewicht
370 mm Planierschild
Leergewicht3'540 kg Fahrzeug
66 kg Tieflöffel 300 mm
74 kg Tieflöffel 400 mm
85 kg Tieflöffel 500 mm Standartausrüstung
180 kg Schwenklöffel 1'250 mm
Nutzlast0 kg Fahrzeug
Gesamtgewicht3'540 kg Fahrzeug
Radstand1'600 mm
WendekreisAnortwendung


Motor
TypMitsubishi
Typ S4L2
Zylinder4 Zylinder Reihenmotor
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Bohrung78 mm
Hub92 mm
Hubraum1'758 cm³
Verdichtung16,7:1
TreibstoffDiesel
PS/kW29 PS / 21,6 kW bei 2'200 U/min
Drehmoment102 Nm bei 1'600 U/min


Kraftübertragung
GetriebeJede Raupe wird von einem hydraulischen Axialkolbenmotor mit zwei Geschwindigkeitsstufen und einem Epizykloidengetriebe angetrieben
KupplungAutomatisch
AntriebHinten
AchsenPro Seite
4 Laufrollen
1 Tragrolle


Bremsen
BetriebsbremseAutomatisch durch Mehrfachscheibenbremse an jedem Motor
FeststellbremseAutomatisch, wird blockiert wenn der Fahrer die linke Konsole anhebt
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 66 Liter Diesel
1 Tank zu 20 Liter Hydrauliköl
Anhängelast3'630 kg
SeilwindeKeine
Höchstgeschwindigkeit2,8 km/h bis 4,3 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 70 Ah
Minus Pol an Masse
Anlasser 12 Volt 2,3 kW
Alternator 12 Volt 55 A
Sitzplätze1 Person
Anzahl Fahrzeuge2 Fahrzeuge
Im Truppeneinsatz2003 bis 2020
BemerkungenM+Nummer
M+29801, liquidiert September 2020
M+29802, liquidiert Dezember 2020

Zubehör
Tieflöffel 300 mm
Tieflöffel 400 mm
Tieflöffel 500 mm
Schwenklöffel 1'250 mm
