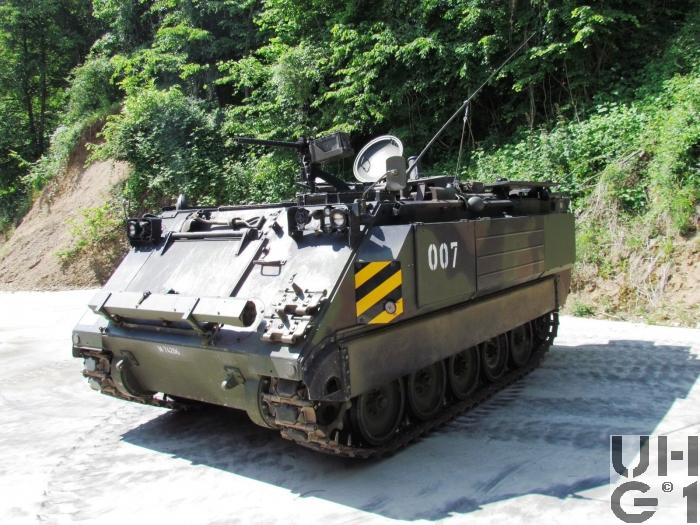

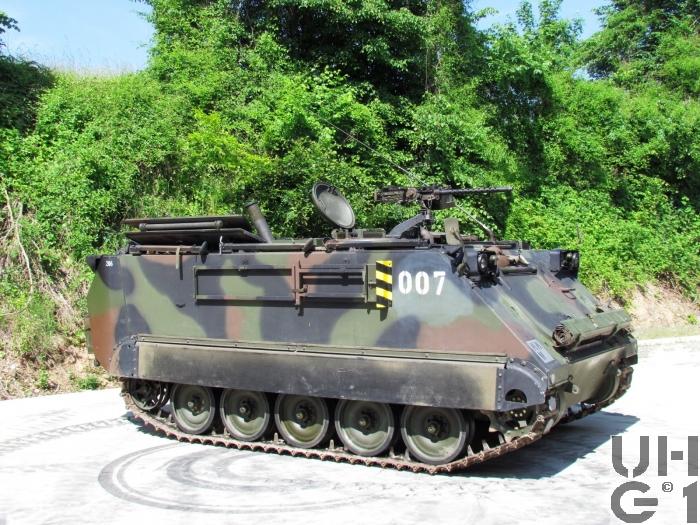

Pro Seite 1 Seitenantrieb vorne 1 vorderer Schwingarm mit Stossdämpferbefestigungsbolzen 1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen 3 mittlere Schwingarme 5 Torsionsstäbe 2 doppelt wirkende hydraulische Teleskopstossdämpfer 1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm 5 Doppellaufräder 1 Spannvorrichtung hinten
Raupenart
Stahlkette (Scharnierkette) mit Gummipolster 63 Kettenglieder links 64 Kettenglieder rechts
Elektrische Spannung
24 Volt 2 Batterien à  12 Volt 135 Ah Minus Pol an Masse Vorne links unter der Funkstation
Panzerung
12 bis 44 mm
Funkgerät
SE-235/M1
Hauptmotor
Hersteller
General Motors Corp (GMC), Detroit, Michigan, USA
Typ
6V 53, 5063-5299
Anzahl Zylinder
6 Zylinder V 66° 43` 2-Takt Dieselmotor Mechanisches Spülgebläse 1 Einspritzeinheit 4 Auslassventile pro Zylinder Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad Druckumlaufschmierung
Leistung
204 PS / 143 kW bei 2800 U/min
Drehmoment
598,4 Nm bei 1450 U/min
Bohrung
98,42 mm
Hub
114,3 mm
Hubraum
5220 cm³
Treibstoff
Diesel
Antriebslage
Vorne
Hilfsmotor
Hersteller
Kein Hilfsmotor eingebaut
Typ
X
Anzahl Zylinder
X
Leistung
X
Bohrung
X
Hub
X
Hubraum
X cm³
Treibstoff
X
Getriebe
Typ
Hauptgetriebe Hersteller Allison, Indianapolis, USA Typ TX 100-1 Automatengetriebe 3 Vorwärtsgänge 1 Rückwärtsgang Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen Übersetzung 1. Gang 3,81:1 2. Gang 1,93:1 3. Gang 1,00:1 R. Gang 4,35:1 140 kg Gewicht Übertragungsgetriebe Hersteller FMC Corp. San José, California, USA 1,286:1 Übersetzung 77 kg Gewicht Lenkdifferential Hersteller FMC Corp. San José, California, USA Typ DS 200 1,280:1 Übersetzung 240 kg Gewicht Seitenantrieb Hersteller FMC Corp. San José, California, USA 3,930:1 Übersetzung
Bewaffnung
Hauptwaffe
12 cm Panzer Minenwerfer 1964 Hersteller Eidgenössische Waffenfabrik Bern Entwickler Eidgenössische Waffenfabrik Bern Technische Daten Der 12 cm Panzerminenwerfer 1964 ist eine Bogenschusswaffe mit glattem Rohrinnern. Er verschiesst Wurfgranaten und Beleuchtungsgeschosse. Zusätzlich stehen noch Explosivübungsgranaten zur Verfügung. Der Werfer besteht aus Schussrohr, Lafette und Drehplatte. 12 cm Kaliber 177 cm Rohrlänge 95 cm Grundplattendurchmesser 45° bis 85° (800 ‰ - 1600 ‰) Höhenrichtbereich +/- 5° Seitenrichtbereich Spindel 1371 ‰ Seitenrichtbereich Drehplatte und Spindel 239 kg Feldminenwerfer komplett 96 kg Grundplatte 87 kg Schussrohr 51 kg Feldlafette 44 kg Panzerlafette 14,4 kg Munition 3 kg Richtverlängerung 2 kg Richtaufsatz Kampfmunitionunition 12 cm Mw WG 88 AMZ Ldg 0-7 12 cm Mw WG 68 Ldg 0-7 12 cm Mw Bel G 74 ZZ Ldg 0-7 12 cm Mw WG 95 MVZ F 975 Ldg 0-7 Übungsmunition 12 cm Mw EUG 68 MVZ 68 Ldg 0-7 12 cm Mw EUG 93 MVZ 61 Ldg 0-7
Maschinengewehr
12,7 mm Maschinengewehr 1964 Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B) Technische Daten 12,7 mm Kaliber 1600 mm Länge 1140 mm Länge Lauf 8 Anzahl Züge 450 - 500 Schuss / Minute Schusskadenz 890 m / Sekunde Anfangsgeschwindigkeit 3560 kg/cm² Gasdruck 6800 m Max. Schussweite 38 kg Gewicht mit Lauf 26 kg Gewicht ohne Lauf 12 kg Gewicht des Laufes 20 kg Gewicht Dreibeinlafette Einsatz gegen weiche Ziele Einzelfeuer bis 800 m Seriefeuer bis 500 m Einsatz gegen harte Ziele Einzelfeuer bis 500 m Einsatz gegen Luftziele Serien à 8 - 12 Schuss bis 1000 m Luftgekühlte Automatenwaffe Rückstosslader Blockverschluss und Keilverriegelung Einzel- und Seriefeuer Die Munition ist abgefüllt in Metallgurten zu 105 Schuss Sie wird aus einem Metall-Koffer zugeführt Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt Kampfmunition 12,7 mm Mg 64 Pz-Br-Pat 64 12,7 mm Mg 64 Pz-Br-Pat 65 Lsp 12,7 mm Mg 64 Pz Spr Pat 92+Pz Spz Pat 05 Lsp (3:1) 12,7 mm Mg 64 Pz Spz Pat 92 12,7 mm Mg 64 Pz Spz Pat 92 Lsp Übungsmunition12,7 mm Mg 64 UPat o Lsp 12,7 mm Mg 64 UPat 76 + UPat 77 Lsp 12,7 mm Mg 64 UPat 04+UPat 05 Lsp (3:1) 12,7 mm Mg 64 UPat 04 gegurtet 12,7 mm Mg 64 UPat 77 Lsp gegurtet Manipuliermunition 12,7 mm Mg 64 Manip Pat
Lyran
Keiner
Nebelwerfer
Keine
Munitionsvorrat
Hauptwaffe
68 Schuss 1. Bereitschaft 6 Schuss auf der Drehplatte des Geschützes 2. Bereitschaft 12 Schuss auf der linken Seite in der Mitte 12 Schuss auf der linken Seite im Heck 12 Schuss auf der rechten Seite im Heck 3. Bereitschaft 26 Schuss, 13 Duo Verpackungen auf der rechten Seite in der Mitte
Maschinengewehr
1470 Schuss 1. Bereitschaft 4 Kisten à  105 Schuss auf dem Fahrzeug aussen 2. Bereitschaft 4 Kisten à  105 Schuss im Fahrzeuginnern links 3. Bereitschaft 6 Kisten à  105 Schuss im Fahrzeuginnern im Munitionsrack der Duo Pack
Lyran
Keine
Nebelwerfer
Keine
Bemerkungen
Änderungen gegenüber Mw Pz 64/91 Ab dem Jahr 2000 wurde die Grundplatte des Minenwerfers hinten links abgebaut und durch einen dritten Effektenkasten ersetzt. Dadurch war der Einsatz des Minenwerfers nur noch ab Fahrzeug möglich.
Einteilung Pz Bat: Pz Gren Bat / Pz Mw Kp Inf Bat: Geb Inf Bat / Pz Mw Kp
