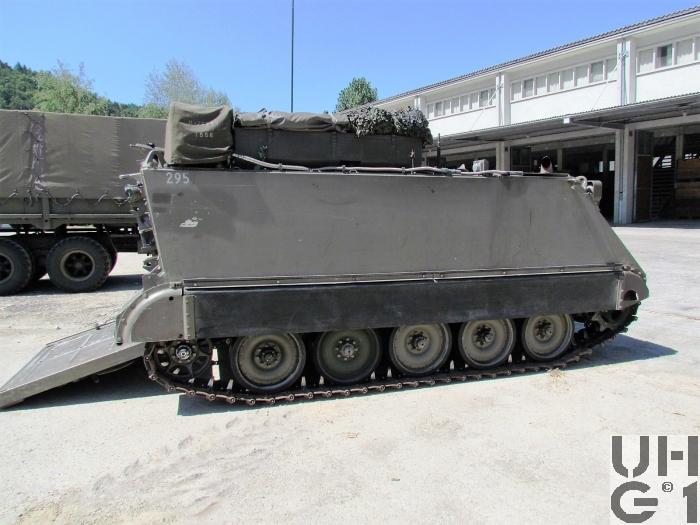

Uem Pz 63 M-113 A1 mit SE-412 / SE-235/M1

Uem Pz 63 M-113 A1 mit SE-412 / SE-235 M1 Uem Pz 63 M-113 A1 mit SE-412 / SE-235 M1 Uem Pz 63 M-113 A1 mit SE-412 / SE-235 M1 Uem Pz 63 M-113 A1 mit SE-412 / SE-235 M1 Uem Pz 63 M-113 A1 mit SE-412 / SE-235 M1



Allgemein
HerstellerFMC Corp. San José, California, USA
HerstellungslandUSA
HerstellungsjahrBeschaffung über RP 63 (1. Serie)
Im Truppeneinsatz1964 bis 1988 mit SE-412
1988 bis 2004 mit SE-235/M1
M+ NummerM+74275 bis M+74299
KategorieSchützenpanzer
Anzahl Fahrzeuge25 Fahrzeuge
Zugeteilt bei Pz Br Uem Kp
Besatzung8 Personen
1 Kommandant
1 Fahrer
6 Funkerpioniere
Gewicht11000 kg Gefechtsgewicht
10000 kg Leergewicht
1000 kg Nutzlast
6600 kg Anhängelast
Leistungsgewicht18,63 PS/t
13,70 kW/t
Länge4860 mm Fahrzeug
Breite2680 mm Fahrzeug mit Kettenabdeckung
2540 mm Fahrzeug ohne Kettenabdeckung
Höhe3700 mm Fahrzeug über Antennen (abgespannt)
2500 mm Fahrzeug über Maschinengewehr
1850 mm Fahrzeug über Wanne
BodendruckGelände 0,55 kg/cm²
Strasse 8,60 kg/cm²
Bodenfreiheit410 mm
Spurlänge2760 mm
6900 mm Radiuslenkung
3800 mm Ortslenkung
Überschreitfähigkeit1680 mm
600 mm Kletterfähigkeit
60% Steigfähigkeit
30% Querneigung
Watfähigkeit1100 mm
Raupenbreite380 mm
Geschwindigkeit Strasse65,0 km/h vorwärts
14,8 km/h rückwärts
30 km/h Innerorts (Dienstvorschrift)
60 km/h Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände65,0 km/h vorwärts
14,8 km/h rückwärts
Tankinhalt360 Liter Diesel
1 Betriebsstoffbehälter aus Stahl
Hinten links im Kampfraum
70 - 80 Liter / 100 km Verbrauch
490 km Fahrbereich
FederungPro Seite
1 Seitenantrieb vorne
1 vorderer Schwingarm mit Stossdämpferbefestigungsbolzen
1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen
3 mittlere Schwingarme
5 Torsionsstäbe
2 doppelt wirkende hydraulische Teleskopstossdämpfer
1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm
5 Doppellaufräder
1 Spannvorrichtung hinten
RaupenartStahlkette (Scharnierkette) mit Gummipolster
63 Kettenglieder links
64 Kettenglieder rechts
Elektrische Spannung24 Volt
2 Batterien à  12 Volt 120 Ah
Minus Pol an Masse
Hinten rechts im Kampfraum
Panzerung12 bis 44 mm
Funkgerät1 Sender-Empfänger SE-412 (SE A)
1 Zusatzempfänger (ZE)
1 Bordverstärker (BV)
4 Bediengeräte / Monitore (BG)
4 Sprechgarnituren
3 Antennen

Später
Funkstation SE-235/M1


Hauptmotor
HerstellerGeneral Motors Corp (GMC), Detroit, Michigan, USA
Typ6V 53, 5063-5299
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung204 PS / 143 kW bei 2800 U/min
Drehmoment598,4 Nm bei 1450 U/min
Bohrung98,42 mm
Hub114,4 mm
Hubraum5220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
140 kg Gewicht
Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
77 kg Gewicht
Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
240 kg Gewicht
Seitenantrieb
Hersteller FMC Corp. San José, California, USA
3,930:1 Übersetzung


Bewaffnung
HauptwaffeNur Maschinengewehr
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1600 mm Länge
1140 mm Länge Lauf
8 Anzahl Züge
450 - 500 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3560 kg/cm² Gasdruck
6800 m Max. Schussweite
38 kg Gewicht mit Lauf
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Einsatz gegen weiche Ziele
Einzelfeuer bis 800 m
Seriefeuer bis 500 m
Einsatz gegen harte Ziele
Einzelfeuer bis 500 m
Einsatz gegen Luftziele
Serien à 8 - 12 Schuss bis 1000 m
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss und Keilverriegelung
Einzel- und Seriefeuer
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss
Sie wird aus einem Metall-Koffer zugeführt
Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt
Kampfmunition
12,7 mm Mg 64 Pz-Br-Pat 64
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp
12,7 mm Mg 64 Pz Spr Pat 92+Pz Spz Pat 05 Lsp (3:1)
12,7 mm Mg 64 Pz Spz Pat 92
12,7 mm Mg 64 Pz Spz Pat 92 Lsp
Übungsmunition
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp
12,7 mm Mg 64 UPat 04+UPat 05 Lsp (3:1)
12,7 mm Mg 64 UPat 04 gegurtet
12,7 mm Mg 64 UPat 77 Lsp gegurtet
Manipuliermunition
12,7 mm Mg 64 Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
HauptwaffeKeine
Maschinengewehr1260 Schuss
12 Metall-Koffer à  105 Schuss
1 Metall-Koffer à  105 Schuss am Mg
11 Metall-Koffer à  105 Schuss im Mannschaftsraum links und rechts
Unter den Sitzbänken der Mannschaft
LyranKeine
NebelwerferKeine
BemerkungenAm Fahrzeug sind zusätzlich angebracht

Links aussen
2 Antennenmast 12 m

Oben am Fahrzeug
2 Metallkisten mit Zubehörmaterial
1 Aggregat MAG 1200 W / 24 V, 12 V
1 Fahrzeugempfangsrutenantenne
1 Netzanschlussdose
1 Gabelstange 3-Teilig

Am Heck links
1 Betriebsstoffkanister für Gemisch

Im Fahrzeuginnern
1 Standheizung
1 Aggregat 2,5 kVA
1 NA-430 Notantenne
1 TC-535
1 Bedienungseinheit BE-430
1 Wechselrichter 24 Volt / 220 Volt
1 Netzanschlusskasten
1 Stg-100
1 Kasten mit Zubehör
1 Sender S-430
1 Speisegerät SG-430

Technische Beschreibung
Im Übermittlungspanzer 63 ist ein Funkgerät SE-430 fest eingebaut. Diese Kombination nennt man das Funksystem SE-430 / mp. Es ist für den Einsatz bei Kampftruppen, beziehungsweise als Einsatzreserve vorgesehen.
Im Normalfall wird dieses System in abgesetzten Betrieb, das heist die Betriebsstelle BS-430 im KP und die Sendestelle SS-430 abgesetzt, oder im Ortsbetrieb betrieben. Die maximale Distanz mit dem zugeteilten Material beträgt 600 m.
Während der Fahrt ist nur der Empfang in den Betriebsarten Fernsprechen und Fernschreibtelegraphie möglich.

Heizung
Eberspächer X3
Umbau auf Eberspächer D4L ab 1989
