Mw Pz 64 M-113 A1 mit SE-412

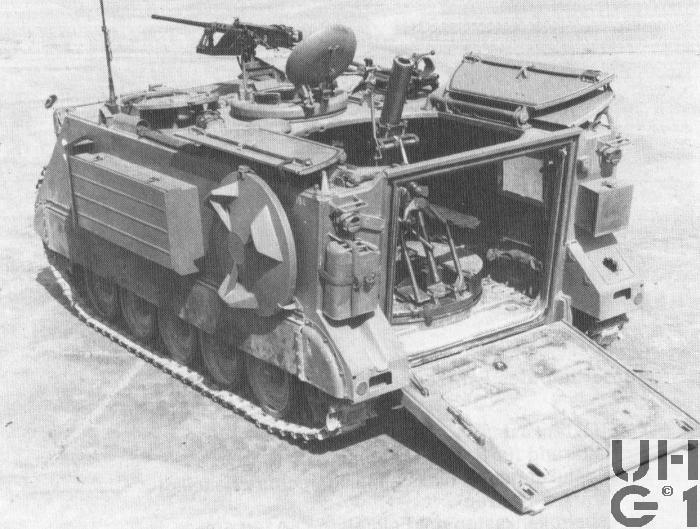

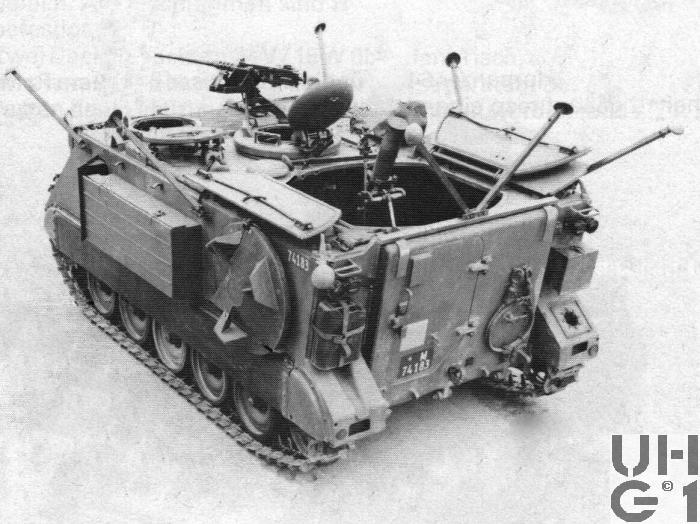

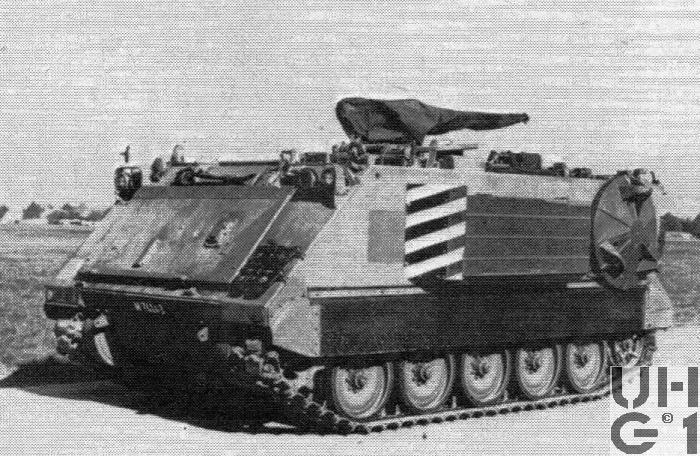

Mw Pz 64 M-113 A1 mit SE-412, Bild K+W Thun Mw Pz 64 M-113 A1 mit SE-412, Bild K+W Thun Mw Pz 64 M-113 A1 mit SE-412, Bild K+W Thun



Allgemein
HerstellerFood Machinery Corporation (FMC) San José, California, USA
HerstellungslandUSA
HerstellungsjahrBechaffung über RP 63 (1. Serie)
Im Truppeneinsatz1968 bis 1992
M+ NummerM+74143 bis M+74274
KategorieSchützenpanzer
Anzahl Fahrzeuge132 Fahrzeuge
Zugeteilt bei den Pz Mw Kp
Besatzung5 Personen
1 Fahrer
1 Kommandant
1 MG Schütze
1 Geschützchef
1 Lader
Gewicht12'300 kg Gefechtsgewicht
11'100 kg Leergewicht
1'200 kg Nutzlast
6'600 kg Anhängelast
817 kg Antriebsgruppe komplett
600 kg Motor
240 kg Lenkdifferential
140 kg Getriebe
77 kg Übertragungsgetriebe
Leistungsgewicht17,0 PS/t
12,5 kW/t
Länge4'860 mm Fahrzeug
Breite3'100 mm Fahrzeug wenn Ladelukendeckel rechts offen
2'950 mm Fahrzeug
2'560 mm Fahrzeug über Raupenketten aussen
1'800 mm Fahrzeug über Raupenketten innen
2'160 mm Mittlere Spurbreite
Höhe3'700 mm Fahrzeug über Antennen abgespannt
2'500 mm Fahrzeug über Maschinengewehr
1'850 mm Fahrzeug über Wanne
BodendruckGelände 0,58 kg/cm²
Strasse 8,60 kg/cm²
Bodenfreiheit410 mm
Spurlänge2'760 mm
6'900 mm Radiuslenkung
3'800 mm Ortslenkung
Überschreitfähigkeit1'680 mm
600 mm Kletterfähigkeit
31,0° / 60% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'100 mm
Raupenbreite380 mm
Geschwindigkeit Strasse65,0 km/h vorwärts
14,8 km/h rückwärts
30 km/h Innerorts (Dienstvorschrift)
60 km/h Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände65,0 km/h vorwärts
14,8 km/h rückwärts
Tankinhalt360 Liter Diesel
1 Betriebsstoffbehälter aus Stahl
Hinten links im Kampfraum
70 - 80 Liter / 100 km Verbrauch
490 km Fahrbereich
FahrwerkPro Seite
1 Seitenantrieb vorne
1 Vorderer Schwingarm mit Stossdämpferbefestigungsbolzen
1 Hinterer Schwingarm mit Stossdämpferbefestigungsbolzen
3 Mittlere Schwingarme
5 Torsionsstäbe
2 Doppelt wirkende hydraulische Teleskopstossdämpfer
1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm
5 Doppellaufräder
1 Spannvorrichtung hinten
RaupenartScharnierkette mit auswechselbaren Gummipolster
63 Kettenglieder links
64 Kettenglieder rechts
2 Kettenglieder Reserve
Elektrische Spannung24 Volt
2 Batterien à  12 Volt 135 Ah
In Serie geschaltet
Minus Pol an Masse
Vorne links unter der Funkstation
Panzerung12 bis 44 mm
Übermittlungsmittel1 Funkstation SE-412
1 Sender-Empfänger SE-412 (SE A)
1 Bordverstärker (BV)
4 Bedienungsgeräte / Monitore (BG)
4 Sprechgarnituren
1 Feldtelefon 50, Typ A
1 Antenne


Hauptmotor
HerstellerGeneral Motors Corp (GMC), Detroit, Michigan, USA
Typ6V 53, 5063-5299
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung204 PS / 143 kW bei 2'800 U/min
Drehmoment598,4 Nm bei 1'450 U/min
Bohrung98,42 mm
Hub114,3 mm
Hubraum5'220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
Seitenantrieb
Hersteller FMC Corp. San José, California, USA
3,930:1 Übersetzung


Bewaffnung
Hauptwaffe12 cm Panzer Minenwerfer 1964
Hersteller Eidgenössische Waffenfabrik Bern
Entwickler Eidgenössische Waffenfabrik Bern
Technische Daten
12 cm Kaliber
7'500 m Max. Schussdistanz
1'770 mm Rohrlänge aussen
1'525 mm Rohrlänge innen
950 mm Durchmesser Grundplatte
45° bis 85° (800 ‰ - 1'600 ‰) Höhenrichtbereich
+ / - 5° Seitenrichtbereich Spindel
1'371 ‰ Seitenrichtbereich Drehplatte und Spindel
239 kg Feldminenwerfer komplett
96 kg Grundplatte
87 kg Schussrohr
51 kg Feldlafette
44 kg Panzerlafette
14,4 kg Munition
3 kg Richtverlängerung
2 kg Richtaufsatz
Der 12 cm Panzerminenwerfer 1964 ist eine Bogenschusswaffe mit glattem Rohrinnern. Er verschiesst Wurfgranaten und Beleuchtungsgeschosse. Zusätzlich stehen noch Explosivübungsgranaten zur Verfügung. Der Werfer besteht aus Schussrohr, Lafette und Drehplatte.
Kampfmunition
12 cm Mw RBr G 64 MVZ 61 Ldg 0-7, bis Ende 80er Jahre im Einsatz
12 cm Mw WG 68 MVZ 68 Ldg 0-7
12 cm Mw WG 88 AMZ 87 Ldg 0-7
12 cm Mw Bel G 74 ZZ Ldg 0-7
Übungsmunition
12 cm Mw EUG 68 MVZ 68 Ldg 0-7
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1'600 mm Länge
1'140 mm Länge Lauf
8 Anzahl Züge
450 - 500 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3'560 kg/cm² Gasdruck
6'800 m Max. Schussweite
38 kg Gewicht mit Lauf
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Einsatz gegen weiche Ziele
Einzelfeuer bis 800 m
Seriefeuer bis 500 m
Einsatz gegen harte Ziele
Einzelfeuer bis 500 m
Einsatz gegen Luftziele
Serien à 8 - 12 Schuss bis 1'000 m
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss und Keilverriegelung
Einzel- und Seriefeuer
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss
Sie wird aus einem Metall-Koffer zugeführt
Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt
Kampfmunition
12,7 mm Mg 64 Pz-Br-Pat 64
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp
Übungsmunition
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp
12,7 mm Mg 64 UPat 77 Lsp gegurtet
Manipuliermunition
12,7 mm Mg 64 Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
Hauptwaffe70 Schuss
16 Schuss links hinter dem Batteriekasten
36 Schuss rechts Mitte Fahrzeug
12 Schuss hinten rechts
6 Schuss neben dem Geschütz, 1. Bereitschaftsmunition
Maschinengewehr1'260 Schuss
1 Metall-Koffer à  105 Schuss am Maschinengewehr
4 Metall-Koffer à  105 Schuss im Mannschaftsraum links
1 Metall-Koffer à  105 Schuss im Mannschaftsraum vorne
6 Metall-Koffer à  105 Schuss im Mannschaftsraum rechts
LyranKeine
NebelwerferKeine
BemerkungenEinteilung
Panzerminenwerferkompanie Typ A in den Panzerregimenten
Panzerminenwerferkompanie Typ B in den Panzerbataillons

8,1 cm Einsatzrohr zu 12 cm Pz Mw 64
Das 8,1 cm Einsatzrohr dient als Übungschiessgerät. Es wird in das 12 cm Mw Schussrohr eingebaut und erlaubt das Verschiessen  von 8,1 cm Mw WG 66 und EUG 66
Die Einsatzdistanz beträgt 4'000 m
Die Schussauslösung bei eingebautem Einsatzrohr erfolgtdurch die Abzugvorrichtung des 12 cm Mw
Munition
8,1 cm Mw WG 66 + MZ 55 Ldg 0 - 6
8,1 cm Mw WG 66 + MVZ 55 Ldg 0 - 6
8,1 cm Mw EUG 66 + MZ 55 Ldg 0 - 6

22 mm Einsatzlaufsystem zu 12 cm Mw 64
Das 22 mm Einsatzlaufsystem zu 12 cm Pz Mw 64 ermöglicht die Durchführung von wirklichkeitsnahen Schiessübungen mit dem 12 cm Pz Mw 64 im Massstab 1:10 mit stark verkleinerter Gefahrenzone
Munition
22 mm EUPat 73 Ldg 1 (12 cm Ei Lauf)
22 mm EUPat 73 Ldg 2 (12 cm Ei Lauf)
22 mm EUPat 73 Ldg 3 (12 cm Ei Lauf)
22 mm EUPat 73 Ldg 4 (12 cm Ei Lauf)
