G Pz 63 M-113 A1 mit SE-412

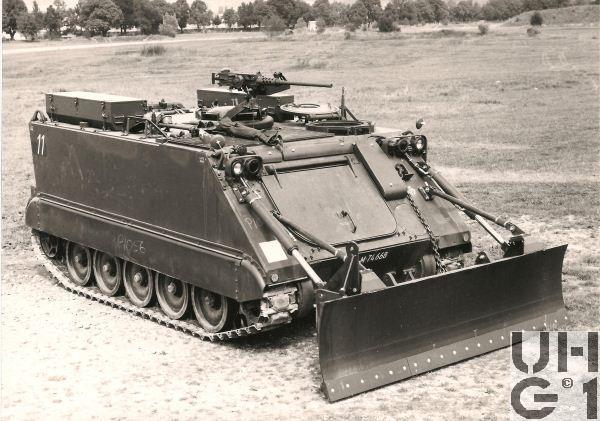

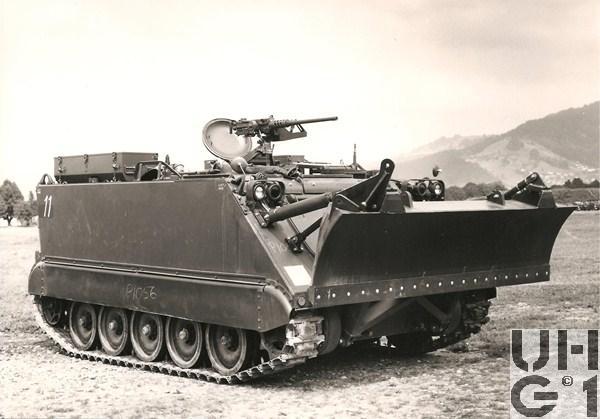

G Pz 63 M-113 A1 mit SE-412, Bild K+W Thun G Pz 63 M-113 A1 mit SE-412, Bild unbekannt G Pz 63 M-113 A1 mit SE-412, Bild K+W Thun G Pz 63 M-113 A1 mit SE-412, Bild K+W Thun G Pz 63 M-113 A1 mit SE-412, Bild K+W Thun


Allgemein
HerstellerFood Machinery Corporation (FMC) San José, California, USA
HerstellungslandUSA
HerstellungsjahrBeschaffung über RP 63 (1. Serie)
Beschaffung über RP 68 (2. Serie)
Im Truppeneinsatz1964 bis 1992
M+ NummerM+73700 bis M+73705 (1. Serie) 6 Fahrzeuge
M+73837 bis M+73854 (1. Serie) 18 Fahrzeuge
M+73951 bis M+73968 (1. Serie) 18 Fahrzeuge
M+74029 bis M+74046 (1. Serie) 18 Fahrzeuge
M+74658 bis M+74717 (2. Serie) 60 Fahrzeuge
Anzahl Fahrzeuge120 Fahrzeuge
Zugeteilt bei den Geniebataillone der Feld- und Mechanisierten Divisionen
KategorieSchützenpanzer
Besatzung9 Personen
1 Kommandant
1 Fahrer
1 Gefechtsordonanz
6 Panzer-Sappeure
Gewicht12'300 kg Gefechtsgewicht
11'100 kg Leergewicht
1'200 kg Nutzlast
6'600 kg Anhängelast
817 kg Antriebsgruppe komplett
600 kg Motor
240 kg Lenkdifferential
140 kg Getriebe
77 kg Ãœbertragungsgetriebe
Leistungsgewicht18,63 PS/t
13,70 kW/t
Länge5'800 mm Fahrzeug mit Dozer Blatt gerade, abgesenkt
5'800 mm Fahrzeug mit Dozer Blatt gerade, angehoben
7'100 mm Fahrzeug mit Dozer Blatt schräg, abgesenkt
6'900 mm Fahrzeug mit Dozer Blatt schräg, angehoben
Breite2'950 mm Fahrzeuf mit Dozer Blatt gerade
2'610 mm Fahrzeug mit Dozer Blatt schräg
2'560 mm Fahrzeug über Raupen aussen
1'800 mm Fahrzeug über Raupen innen
2'160 mm Spurweite
Höhe3'700 mm Fahrzeug über Antennen abgespannt
2'500 mm Fahrzeug über Maschinengewehr
1'850 mm Fahrzeug über Wanne
770 mm Dozerblatt
BodendruckGelände 0,58 kg/cm²
Strasse 8,60 kg/cm²
Bodenfreiheit410 mm
Spurlänge2'760 mm
6'900 mm Radiuslenkung
3'800 mm Ortslenkung
Überschreitfähigkeit1'680 mm
600 mm Kletterfähigkeit
31,0° / 60% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'100 mm
Raupenbreite380 mm
Geschwindigkeit Strasse65,0 km/h vorwärts
14,8 km/h rückwärts
30 km/h Innerorts (Dienstvorschrift)
60 km/h Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände65,0 km/h vorwärts
14,8 km/h rückwärts
Tankinhalt360 Liter Diesel
1 Betriebsstoffbehälter aus Stahl
Hinten links im Kampfraum
70 - 80 Liter / 100 km Verbrauch
490 km Fahrbereich
FahrwerkPro Seite
1 Seitenantrieb vorne
1 vorderer Schwingarm mit Stossdämpferbefestigungsbolzen
1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen
3 mittlere Schwingarme
5 Torsionsstäbe
2 doppelt wirkende hydraulische Teleskopstossdämpfer
1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm
5 Doppellaufräder
1 Spannvorrichtung hinten
1 Scharnierraupe
RaupenartScharnierraupe mit auswechselbaren Gummipolster
63 Raupenglieder links
64 Raupenglieder rechts
2 Raupenglieder Reserve
Elektrische Spannung24 Volt
2 Batterien à  12 Volt 120 Ah
In Serie geschaltet
Minus Pol an Masse
Hinten rechts im Kampfraum
Panzerung12 bis 44 mm
Ãœbermittlungsmittel1 Funkstation SE-412
1 Sender-Empfänger SE-412 (SE A)
1 Bordverstärker (BV)
4 Bedienungsgeräte / Monitore (BG)
4 Sprechgarnituren
1 Feldtelefon 50, Typ A
3 Antennen


Hauptmotor
HerstellerGeneral Motors Corp (GMC), Detroit, Michigan, USA
Typ6V 53, 5063-5299
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung204 PS / 143 kW bei 2'800 U/min
Drehmoment598,4 Nm bei 1'450 U/min
Bohrung98,42 mm
Hub114,3 mm
Hubraum5'220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
Seitenantrieb
Hersteller FMC Corp. San José, California, USA
3,930:1 Übersetzung


Bewaffnung
HauptwaffeNur Maschinengewehr
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1'600 mm Länge
1'140 mm Länge Lauf
8 Anzahl Züge
450 - 500 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3'560 kg/cm² Gasdruck
6'800 m Max. Schussweite
38 kg Gewicht mit Lauf
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Einsatz gegen weiche Ziele
Einzelfeuer bis 800 m
Seriefeuer bis 500 m
Einsatz gegen harte Ziele
Einzelfeuer bis 500 m
Einsatz gegen Luftziele
Serien à 8 - 12 Schuss bis 1'000 m
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss und Keilverriegelung
Einzel- und Seriefeuer
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss
Sie wird aus einem Metall-Koffer zugeführt
Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt
Kampfmunition
12,7 mm Mg 64 Pz-Br-Pat 64
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp
Ãœbungsmunition
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp
12,7 mm Mg 64 UPat 77 Lsp gegurtet
Manipuliermunition
12,7 mm Mg 64 Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
HauptwaffeNur Maschinengewehr
Maschinengewehr1'050 Schuss
10 Metall-Koffer à  105 Schuss
1 Metall-Koffer à  105 Schuss am Mg
4 Metall-Koffer à  105 Schuss im Mannschaftsraum links
5 Metall-Koffer à  105 Schuss im Mannschaftsraum rechts
Unter den Sitzbänken der Mannschaft
LyranKeiner
NebelwerferKeine
BemerkungenDozer Ausrüstung

Dozer-Blatt
Fabrikat: FMC, Leichtmetall-Kastenkonstruktion
Breite: 2'950 mm
Höhe: 770 mm
Weg: +800 mm / -150 mm

Hydraulikpumpe
Fabrikat: Dennison Div Abex Corp
Modell: TIC-017-21
Prinzip: Flügelpumpe
Leistung: 60 l/min, 105 atü bei 1'200 U/min

Hydrauliktank
Inhalt: 45 Liter

Hydraulik-Filter
Fabrikat: Gresen Mfg Corp
Modell: SPK-4
Druckbegrenzung: 105 kg/cm²

Hydraulik-Zylinder
Fabrikat: Remco Hydr Inc
Modell: 100412
Typ: Doppelwirkend
