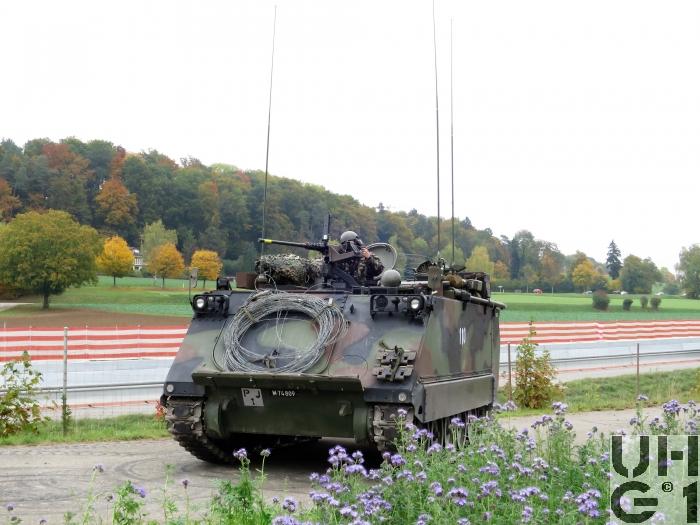

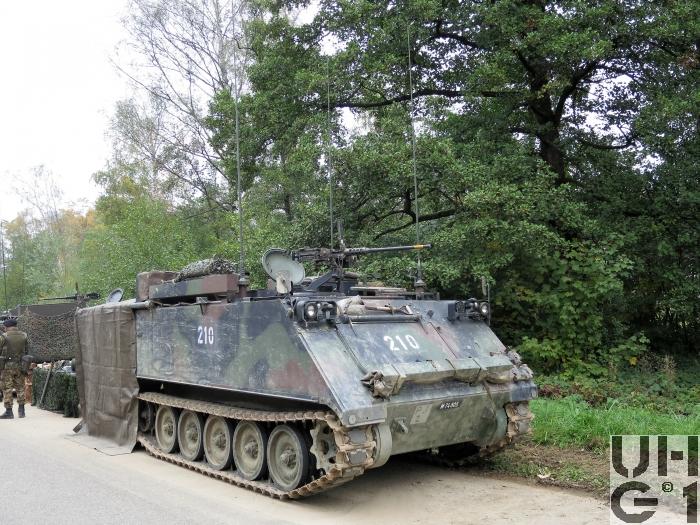

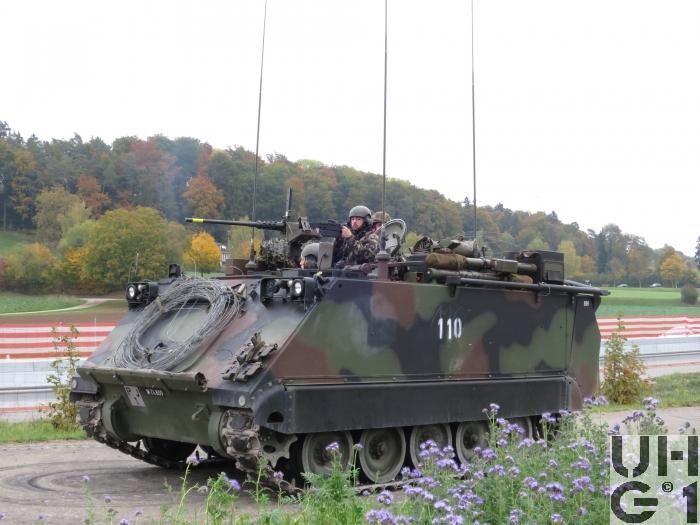

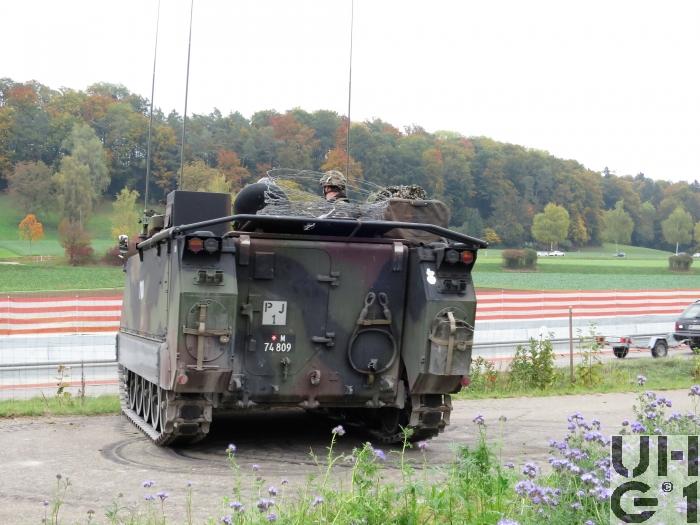

11'500 kg Gefechtsgewicht 10'400 kg Leergewicht 1'100 kg Nutzlast 6'600 kg Anhängelast 817 kg Antriebsgruppe komplett 600 kg Motor 250 kg Treibstoffbehälter 180 Liter aussen 240 kg Lenkdifferential 140 kg Getriebe 77 kg Übertragungsgetriebe
Leistungsgewicht
18,63 PS/t 13,70 kW/t

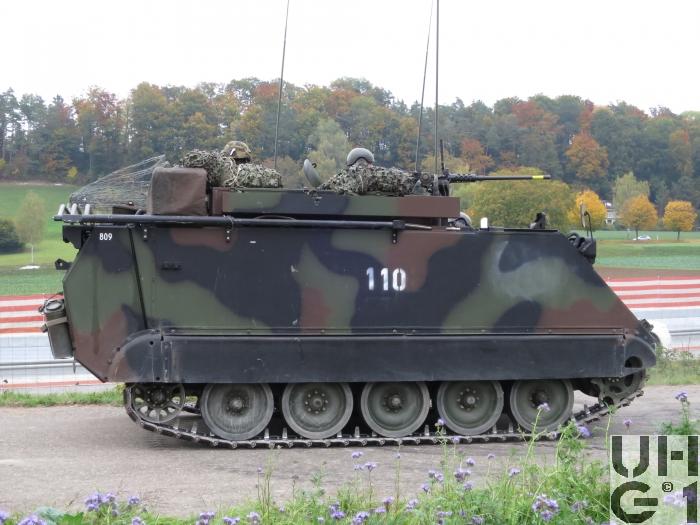

Länge
5'480 mm Fahrzeug
Breite
2'720 mm Fahrzeug 2'680 mm Fahrzeug mit Raupenabdeckung 2'540 mm Fahrzeug ohne Raupenabdeckung 2'560 mm Fahrzeug über Raupen aussen 1'800 mm Fahrzeug über Raupen innen 2'160 mm Spurweite
Höhe
3'700 mm Fahrzeug über Antennen abgespannt 2'500 mm Fahrzeug über Maschinengewehr 2'370 mm Fahrzeug über Aufbauten 1'850 mm Fahrzeug über Wanne
Bodendruck
Gelände 0,58 kg/cm² Strasse 8,60 kg/cm²
Bodenfreiheit
410 mm
Spurlänge
2'760 mm 6'900 mm Radiuslenkung 3'800 mm Ortslenkung
Überschreitfähigkeit
1'680 mm 600 mm Kletterfähigkeit 31,0° / 60% Steigfähigkeit 16,5° / 30% Querneigung
Watfähigkeit
1'100 mm
Raupenbreite
380 mm
Geschwindigkeit Strasse
65,0 km/h vorwärts 14,8 km/h rückwärts 30 km/h innerorts (Dienstvorschrift) 60 km/h Ausserorts (Dienstvorschrift)
24 Volt 2 Batterien à  12 Volt 135 Ah In Serie geschaltet Minus Pol an Masse Hinten rechts im Mannschaftsraum
Panzerung
12 bis 44 mm
Ãœbermittlungsmittel
1 Funkstation SE-235/m2+/m1
Hauptmotor
Hersteller
General Motors Corp (GMC), Detroit, Michigan, USA
Typ
6V 53, 5063-5299
Anzahl Zylinder
6 Zylinder V 66° 43` 2-Takt Dieselmotor Mechanisches Spülgebläse 1 Einspritzeinheit 4 Auslassventile pro Zylinder Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad Druckumlaufschmierung
Leistung
204 PS / 143 kW bei 2'800 U/min
Drehmoment
598,4 Nm bei 1'450 U/min
Bohrung
98,42 mm
Hub
114,4 mm
Hubraum
5'220 cm³
Treibstoff
Diesel
Antriebslage
Vorne
Hilfsmotor
Hersteller
Kein Hilfsmotor eingebaut
Typ
x
Anzahl Zylinder
x
Leistung
x
Bohrung
x
Hub
x
Hubraum
x cm³
Treibstoff
x
Getriebe
Typ
Hauptgetriebe Hersteller Allison, Indianapolis, USA Typ TX 100-1 Automatengetriebe 3 Vorwärtsgänge 1 Rückwärtsgang Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen Übersetzung 1. Gang 3,81:1 2. Gang 1,93:1 3. Gang 1,00:1 R. Gang 4,35:1 Übertragungsgetriebe Hersteller FMC Corp. San José, California, USA 1,286:1 Übersetzung Lenkdifferential Hersteller FMC Corp. San José, California, USA Typ DS 200 1,280:1 Übersetzung Seitenantrieb Hersteller FMC Corp. San José, California, USA 3,930:1 Übersetzung
Bewaffnung
Hauptwaffe
Nur Maschinengewehr
Maschinengewehr
12,7 mm Maschinengewehr 1964 Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B) Technische Daten 12,7 mm Kaliber 1'600 mm Länge 1'140 mm Länge Lauf 8 Anzahl Züge 450 - 500 Schuss / Minute Schusskadenz 890 m / Sekunde Anfangsgeschwindigkeit 3'560 kg/cm² Gasdruck 6'800 m Max. Schussweite 38 kg Gewicht mit Lauf 26 kg Gewicht ohne Lauf 12 kg Gewicht des Laufes 20 kg Gewicht Dreibeinlafette Einsatz gegen weiche Ziele Einzelfeuer bis 800 m Seriefeuer bis 500 m Einsatz gegen harte Ziele Einzelfeuer bis 500 m Einsatz gegen Luftziele Serien à 8 - 12 Schuss bis 1'000 m Luftgekühlte Automatenwaffe Rückstosslader Blockverschluss und Keilverriegelung Einzel- und Seriefeuer Die Munition ist abgefüllt in Metallgurten zu 105 Schuss Sie wird aus einem Metall-Koffer zugeführt Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt Kampfmunition 12,7 mm Mg 64 Pz-Br-Pat 64 12,7 mm Mg 64 Pz-Br-Pat 65 Lsp 12,7 mm Mg 64 Pz Spr Pat 92+Pz Spz Pat 05 Lsp (3:1) 12,7 mm Mg 64 Pz Spz Pat 92 12,7 mm Mg 64 Pz Spz Pat 92 Lsp Übungsmunition 12,7 mm Mg 64 UPat o Lsp 12,7 mm Mg 64 UPat 76 + UPat 77 Lsp 12,7 mm Mg 64 UPat 04+UPat 05 Lsp (3:1) 12,7 mm Mg 64 UPat 04 gegurtet 12,7 mm Mg 64 UPat 77 Lsp gegurtet Manipuliermunition 12,7 mm Mg 64 Manip Pat
Lyran
Keiner
Nebelwerfer
Keine
Munitionsvorrat
Hauptwaffe
Keine
Maschinengewehr
1'260 Schuss 12 Metall-Koffer à  105 Schuss 1 Metall-Koffer à  105 Schuss am Mg 11 Metall-Koffer à  105 Schuss im Mannschaftsraum links und rechts Unter den Sitzbänken der Mannschaft
