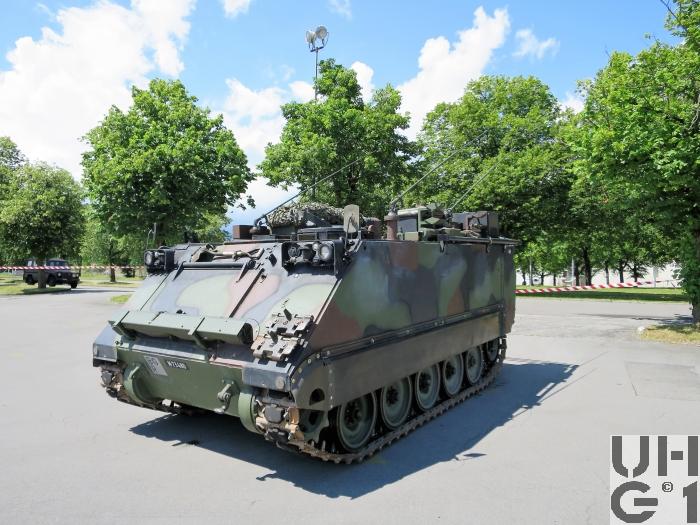

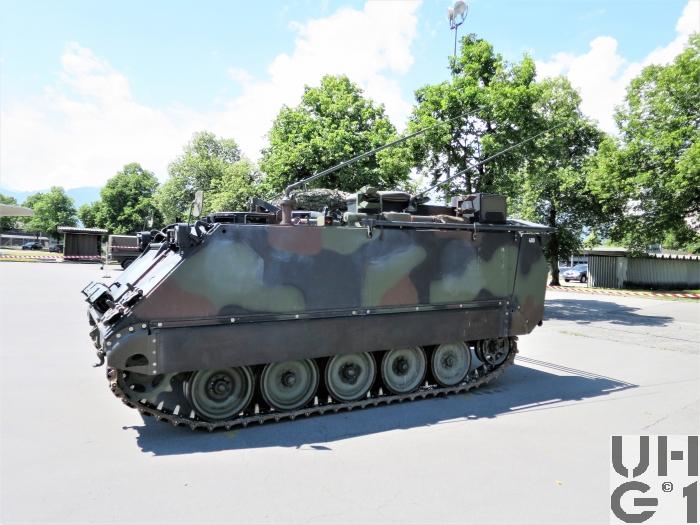

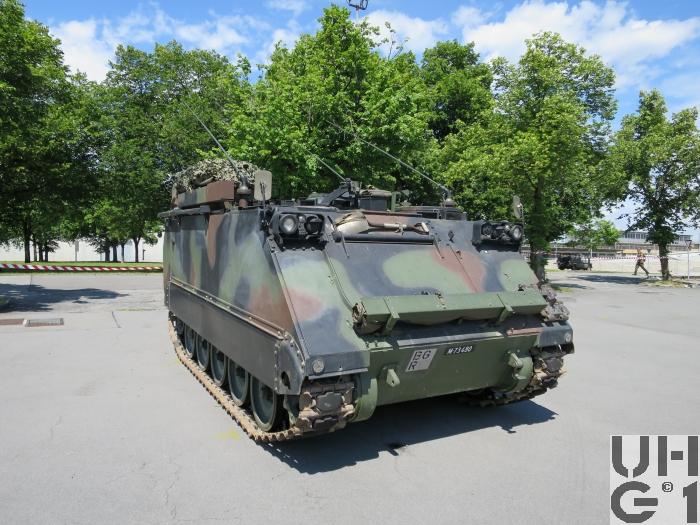

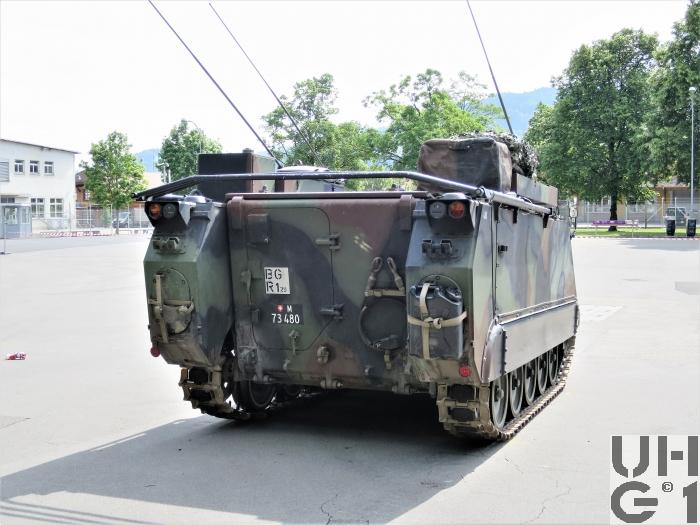

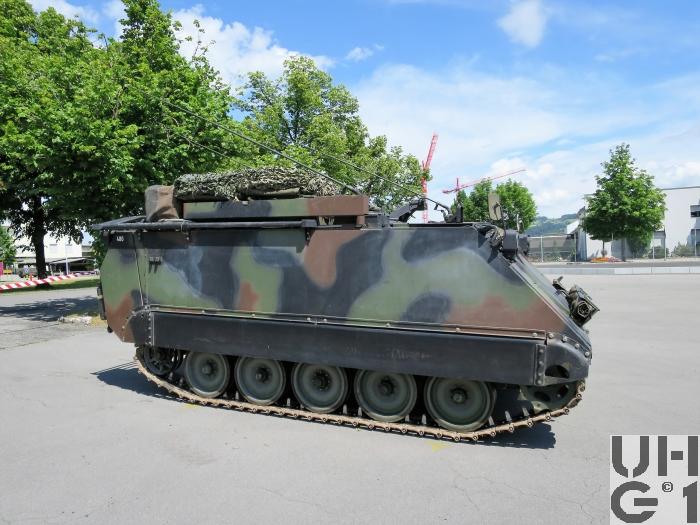

Kdo Pz Art 63/97 mit SE-235/m2+/m1 GPS/INTAFF

Kdo Pz Art 63/97 mit SE-235/m2+/m1 GPS/INTAFF Kdo Pz Art 63/97 mit SE-235/m2+/m1 GPS/INTAFF Kdo Pz Art 63/97 mit SE-235/m2+/m1 GPS/INTAFF Kdo Pz Art 63/97 mit SE-235/m2+/m1 GPS/INTAFF Kdo Pz Art 63/97 mit SE-235/m2+/m1 GPS/INTAFF


Allgemein
HerstellerFood Machinery Corporation (FMC) San José, California, USA
Ruag, Thun, Schweiz
HerstellungslandUSA
Schweiz
HerstellungsjahrUmgebaut aus Kdo Pz 63 Serie 4
Im TruppeneinsatzAb 1998
M+ NummerDiverse
Anzahl Fahrzeuge35 Fahrzeuge
KategorieSchützenpanzer
Besatzung8 Personen
Gewicht11'500 kg Gefechtsgewicht
10'500 kg Leergewicht
1'000 kg Nutzlast
6'600 kg Anhängelast
817 kg Antriebsgruppe komplett
600 kg Motor
250 kg Treibstoffbehälter 180 Liter aussen
240 kg Lenkdifferential
140 kg Getriebe
77 kg Ãœbertragungsgetriebe
Leistungsgewicht18,63 PS/t
13,70 kW/t
Länge5'480 mm Fahrzeug
Breite2'720 mm Fahrzeug
2'680 mm Fahrzeug mit Raupenabdeckung
2'540 mm Fahrzeug ohne Raupenabdeckung
2'560 mm Fahrzeug über Raupen aussen
1'800 mm Fahrzeug über Raupen innen
2'160 mm Spurweite
Höhe3'700 mm Fahrzeug über Antennen abgespannt
2'500 mm Fahrzeug über Maschinengewehr
2'340 mm Fahrzeug über Aufbauten
1'850 mm Fahrzeug über Wanne
BodendruckGelände 0,58 kg/cm²
Strasse 8,60 kg/cm²
Bodenfreiheit410 mm
Spurlänge2'760 mm
6'900 mm Radiuslenkung
3'800 mm Ortslenkung
Überschreitfähigkeit1'680 mm
600 mm Kletterfähigkeit
31,0° / 60% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'100 mm
Raupenbreite380 mm
Geschwindigkeit Strasse65,0 km/h vorwärts
14,8 km/h rückwärts
30 km/h Innerorts (Dienstvorschrift)
60 km/h Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände65,0 km/h vorwärts
14,8 km/h rückwärts
Tankinhalt360 Liter Diesel
180 Liter Diesel Treibstoffbehälter hinten links aussen
180 Liter Diesel Treibstoffbehälter hinten rechts aussen
70 - 80 Liter / 100 km Verbrauch
490 km Fahrbereich
FahrwerkPro Seite
1 Seitenantrieb vorne
1 vorderer Schwingarm mit Stossdämpferbefestigungsbolzen
1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen
3 mittlere Schwingarme
5 Torsionsstäbe
2 doppelt wirkende hydraulische Teleskopstossdämpfer
1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm
5 Doppellaufräder
1 Spannvorrichtung hinten
1 Scharnierraupe
RaupenartScharnierraupe mit auswechselbaren Gummipolster
63 Raupenglieder links
64 Raupenglieder rechts
2 Raupenglieder Reserve
Elektrische Spannung24 Volt
2 Batterien à  12 Volt 135 Ah
In Serie geschaltet
Minus Pol an Masse
Hinten rechts im Mannschaftsraum
Panzerung12 bis 44 mm
Ãœbermittlungsmittel1 Funkstation SE-235/m2+/m1


Hauptmotor
HerstellerGeneral Motors Corp (GMC), Detroit, Michigan, USA
Typ6V 53, 5063-5299
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung204 PS / 143 kW bei 2'800 U/min
Drehmoment598,4 Nm bei 1'450 U/min
Bohrung98,42 mm
Hub114,4 mm
Hubraum5'220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
Typx
Anzahl Zylinderx
Leistungx
Bohrungx
Hubx
Hubraumx cm³
Treibstoffx


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
Seitenantrieb
Hersteller FMC Corp. San José, California, USA
3,930:1 Übersetzung


Bewaffnung
HauptwaffeNur Maschinengewehr
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1'600 mm Länge
1'140 mm Länge Lauf
8 Anzahl Züge
450 - 500 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3'560 kg/cm² Gasdruck
6'800 m Max. Schussweite
38 kg Gewicht mit Lauf
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Einsatz gegen weiche Ziele
Einzelfeuer bis 800 m
Seriefeuer bis 500 m
Einsatz gegen harte Ziele
Einzelfeuer bis 500 m
Einsatz gegen Luftziele
Serien à 8 - 12 Schuss bis 1'000 m
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss und Keilverriegelung
Einzel- und Seriefeuer
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss
Sie wird aus einem Metall-Koffer zugeführt
Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt
Kampfmunition
12,7 mm Mg 64 Pz-Br-Pat 64
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp
12,7 mm Mg 64 Pz Spr Pat 92+Pz Spz Pat 05 Lsp (3:1)
12,7 mm Mg 64 Pz Spz Pat 92
12,7 mm Mg 64 Pz Spz Pat 92 Lsp
Ãœbungsmunition
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp
12,7 mm Mg 64 UPat 04+UPat 05 Lsp (3:1)
12,7 mm Mg 64 UPat 04 gegurtet
12,7 mm Mg 64 UPat 77 Lsp gegurtet
Manipuliermunition
12,7 mm Mg 64 Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
HauptwaffeKeine
Maschinengewehr1'260 Schuss
12 Metall-Koffer à  105 Schuss
1 Metall-Koffer à  105 Schuss am Mg
11 Metall-Koffer à  105 Schuss im Mannschaftsraum links und rechts
Unter den Sitzbänken der Mannschaft
LyranKeiner
NebelwerferKeine
BemerkungenEinsatz
Grosse Verbände
Stufe Kampftruppe
Abt KP
Abt KP mob
Abt Flst Artillerie Abteilung
