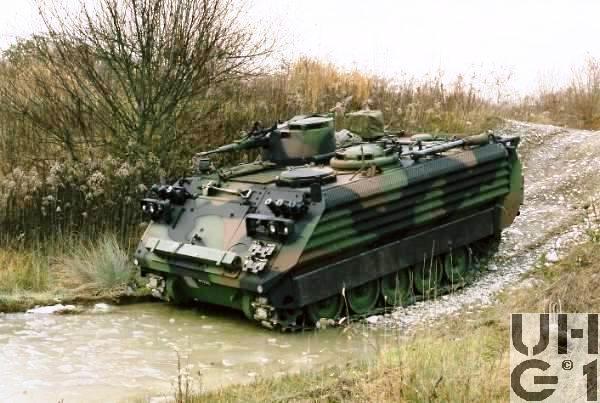

Kdo Pz 63/89 M-113 A1 mit SE-412 / SE-235/m1+/m2

Kdo Pz 63/89 M-113 A1 mit SE-412 / SE-235/m1+/m2 Kdo Pz 63/89 M-113 A1 mit SE-412 / SE-235/m1+/m2 Kdo Pz 63/89 M-113 A1 mit SE-412 / SE-235/m1+/m2 Kdo Pz 63/89 M-113 A1 mit SE-412 / SE-235/m1+/m2 Kdo Pz 63/89 M-113 A1 mit SE-412 / SE-235/m1+/m2


Allgemein
HerstellerFood Machinery Corporation (FMC) San José, California, USA
Ruag, Thun, Schweiz
HerstellungslandUSA
Schweiz
HerstellungsjahrBeschaffungsjahr 1963 (1. Serie)
Beschaffungsjahr 1968 (2. Serie)
Kampfwertgesteigert über RP 89
Umgebaut von 1991 bis 1994
Im Truppeneinsatz1990 bis 2005
M+ NummerDiverse
Anzahl Fahrzeuge66 Fahrzeuge
Umgebaut aus Kdo Pz 63/73
Zugeteilt bei den MLT Formationen
KategorieSchützenpanzer
Besatzung7 Personen
1 Kommandant
1 Fahrer
1 Schütze
4 Panzer Grenadiere
Gewicht13'000 kg Gefechtsgewicht
11'500 kg Leergewicht
1'500 kg Nutzlast
6'600 kg Anhängelast
650 kg Motor
250 kg Lenkdifferential
250 kg Betriebsstoffbehälter 180 Liter aussen
150 kg Getriebe
80 kg Ãœbertragungsgetriebe
Leistungsgewicht20,6 PS/t
15,0 kW/t
Länge5'400 mm Fahrzeug
Breite3'000 mm Fahrzeug
2'560 mm Fahrzeug über Raupen aussen
1'800 mm Fahrzeug über Raupen innen
2'160 mm Spurweite
Höhe3'700 mm Fahrzeug über Antennen (abgespannt)
2'570 mm Fahrzeug über Luckendeckel
1'850 mm Fahrzeug über Wanne
BodendruckGelände 0,69 kg/cm²
Strasse 10,3 kg/cm²
Bodenfreiheit430 mm
Spurlänge2'760 mm
6'900 mm Radiuslenkung
3'800 mm Ortslenkung
Überschreitfähigkeit1'680 mm
600 mm Kletterfähigkeit
60% Steigfähigkeit
30% Querneigung
Watfähigkeit1'100 mm
Raupenbreite380 mm
Geschwindigkeit Strasse64,0 km/h vorwärts
14,8 km/h rückwärts
30 km/h Innerorts (Dienstvorschrift)
60 km/h Ausserorts (Dienstvorschrift)
Beschleunigung 0 - 32 km/h ca. 9,6 sek
Geschwindigkeit Gelände64,0 km/h vorwärts
14,8 km/h rückwärts
Tankinhalt360 Liter Diesel
180 Liter Diesel Treibstoffbehälter hinten links aussen
180 Liter Diesel Treibstoffbehälter hinten rechts aussen
90 - 100 Liter / 100 km Verbrauch
375 km Fahrbereich
FahrwerkPro Seite
1 Seitenantrieb vorne
2 Vordere Schwingarme mit Stossdämpferbefestigungsbolzen (verstärkte Ausführung)
1 Hinterer Schwingarm mit Stossdämpferbefestigungsbolzen (verstärkte Ausführung)
2 Mittlere Schwingarme
3 Doppelt wirkende hydraulische Teleskopstossdämpfer (neue Ausführung)
5 Torsionsstäbe verstärkt
5 Doppellaufräder
1 Spannvorrichtung hinten
1 Scharnierraupe
RaupenartScharnierraupe mit auswechselbaren Gummipolster
63 Raupenglieder links
64 Raupenglieder rechts
2 Raupenglieder Reserve
Elektrische Spannung24 Volt
2 Batterien à  12 Volt 135 Ah
In Serie geschaltet
Minus Pol an Masse
Hinten rechts im Kampfraum
PanzerungRundumschutz gegen alle kleinkalibrigen Infanteriewaffen bis mindestens zum Kaliber 14,5 Stahlkern aus 100 m Entfernung. Schutz der Front unter 45° zur Fahrzeuglängsachse gegen 20 mm Hartkerngeschosse aus 200 m Entfernung.
Ãœbermittlungsmittel1 Funkstation SE-412 A/C
1 Sender-Empfänger SE-412 (SE A)
1 Sender-Empfänger SE-412 (SE C)
1 Zusatzempfänger B (ZE B)
1 Bordverstärker (BV)
6 Bedienungsgeräte / Monitore (BG)
1 Relaisschaltgerät
2 Mikrotel
6 Sprechgarnituren
1 Feldtelefon 50, Typ A
1 Kabelrolle 600 m für Feldtelefon
1 Kabelrolle 600 m für Fernbetriebsausrüstung
1 Fernsprechausrüstung SE-412
1 Sortiment für Telefonkabel-Reparaturen
3 Antennen

Ab 1991
1 Funkstation SE-235/m1+/m2


Hauptmotor
HerstellerGeneral Motors Corp (GMC), Detroit, Michigan, USA
Typ6 V 53 T 5063-539A
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
Abgasturbolader
Typ 5063539X TV 7301
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung265 PS / 195 kW bei 2'800 U/min
Drehmoment827 Nm bei 1'400 U/min
Bohrung98,00 mm
Hub114,0 mm
Hubraum5'220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1A
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
Seitenantrieb
Hersteller FMC Corp. San José, California, USA
4,431:1:1 Übersetzung


Bewaffnung
Hauptwaffe20 mm Kanone 1948/73
Hersteller Hispano Suiza Genf
Technische Daten
20 mm Kaliber
2'115 mm Gesamtlänge
1'512 mm Rohrlänge
1'397 mm Drallänge
12 Anzahl Züge
Progressiever Rechtsdrall
Gasdruck-Rückstosslader
Luftgekühlt
Fallriegel Block Verschluss
600 Schuss / Minute Schusskadenz
820 - 960 m / Sekunde (je nach Munitionsart) Anfangsgeschwindigkeit
46 kg Gewicht der Waffe
64 kg Gewicht Metall-Koffer für Munition gefüllt
8,5 kg Gewicht Metall-Koffer für Munition leer
600 kg Gewicht Waffenturm
360° Seitenrichtbereich
- 10° bis +50° Höhenrichtbereich
Abfeuerung elektrisch oder mechanisch
Feuerart elektrisch Seriefeuer und Einzelfeuer
Mechanisch Seriefeuer
Waffensicherung elektrisch und mechanisch
Spannvorrichtung mechanisch mittels Spannriemen
Die 20 mm Kanone 1948/73 ist eine automatische Waffe mit einer hohen Schusskadenz. Sie besitzt einen kombinierten Gasdruck-Rückstosslader. Sie schiesst aus offener Verschlusstellung, d.h. erst durch die Betätigung der Abfeuerung wird eine Patrone in das Patronenlager eingeführt, der Verschluss mechanisch verriegelt und die Patrone gezündet
Munitionszuführung: Munitionsgurte zu 140 Schuss oder Magazin zu 10 Schuss
Kampfmunition
20 mm Hispano-Kan Mi Br G MZ HS 48
20 mm Hispano-Kan Pz Br G HS 48
20 mm Hispano-Kan Pz GV Lsp HS 48
20 mm Kan 48/73 Mi Br Pat 82 MZ
20 mm Kan 48/73 Mi Br Pat 82 MZ Lsp
20 mm Kan 48/73 Pz Ke Pat 83 Lsp
Ãœbungsmunition
20 mm Hispano Kan UG Lsp HS 48
20 mm Hispano Kan UG o Lsp HS 48
20 mm Hispano Kan EUG VZ Lsp HS 48 (Tankbahn)
Manipuliermunition
20 mm Hispano Kan Manip Pat
MaschinengewehrKeines
Lyran7,1 cm Leuchtgeschosswerfer 1974
7,1 cm Le GW 74
Einbau ab 1975
Hersteller Eidgenössische Waffenfabrik Bern
Entwickler Bofors Schweden
Technische Daten
71 mm Kaliber
629 mm Rohrlänge innen
17 kg Gewicht
115 m / Sekunde Anfangsgeschwindigkeit ohne Zusatztreibladung
150 m / Sekunde Anfangsgeschwindigkeit mit Zusatztreibladung
3 m / Sekunde Sinkgeschwindigkeit
30 Sekunden Leuchtdauer
400, 800, 1'300 m Einsatzdistanz, am Zünder einstellbar
5 Lux bei 400 m Radius Ausleuchtung

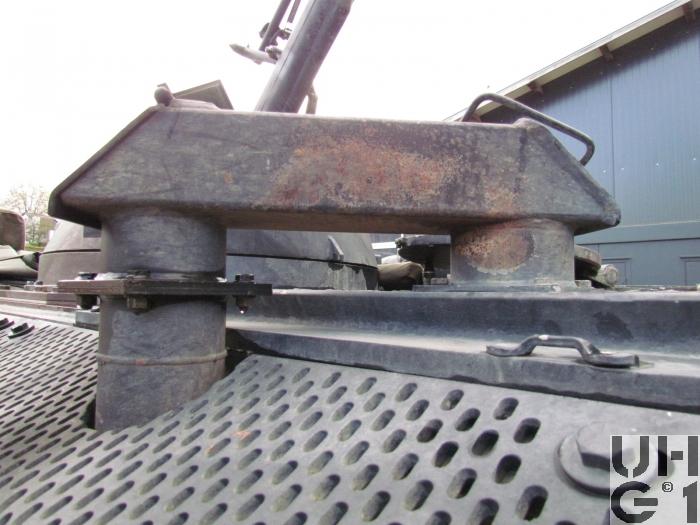

Der Leuchtgeschosswerfer ist auf dem Dach des Panzers auf einem speziellen Drehsupport in Fahrtrichtung montiert.
Der Leuchtgeschosswerfer ist in der Höhe von 0-160° und nach links um 100° drehbar eingebaut.
Die Schussauslösung erfolgt durch betätigen des Abfeuerungsknopfes am Abfeuerungskasten, elektromagnetisch über Schlagbolzen durch ein Besatzungsmitglied
Kampfmunition
7,1 cm W Bel G 74 ZZ, Gewicht 1,170 kg
Manipuliermunition
7,1 cm W Manip Bel G 74
Nebelwerfer7,6 cm Nebelwerfer 1987
7,6 cm Nbw 87

Hersteller SW Thun AG
Entwickler Diehl Deutschland
2 x 3 Werfer an der Wannenfront links und rechts
Technische Daten
7,6 cm Kaliber
Elektrische Auslösung
5 Sekunder Dauer Aufbau Nebelwand
90 - 200 Sekunden Dauer des Nebels
100 - 120 m Nebelwandbreite pro Salve links und rechts
50 - 90 m Wurfweite
Kampfmunition
7,6 cm Nb Pat 87 el Zü, Gewicht 1,180 kg
7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg
Ãœbungsmunition

7,6 cm U Nb Pat 90 el Zü, Gewicht 1,180 kg
7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg
Manipuliermunition
7,6 cm Manip Nb Pat


Munitionsvorrat
Hauptwaffe950 Schuss
700 Schuss gegurtet (5 Munitionsbehälter à  140 Schuss)
60 Schuss gegurtet (2 Gurtenzuführapparate à  30 Schuss)
190 Schuss ungegurtet (19 Magazine à  10 Schuss)
4 Munitionsbehälter auf der linken Seite des Waffenturms auf dem Boden
1 Munitionsbehälter im Waffenturm
14 Magazine an der rechten Seitenwand des Mannschaftsraums
5 Magazine unter dem Sitz des Bordschützen
MaschinengewehrKeine
Lyran12 Geschosse
Unter dem Kommandantensitz
Nebelwerfer12 Patronen
6 geladen
6 hinten links im Fahrzeug
BemerkungenVerbesserungen zu Kdo Pz 63/73
Neuer stärkerer Motor 6V53T mit Turbolader
Neues Schaltgetriebe TX 100-1A
Neue und verstärkte Antriebs- und Übertragungswellen
Neue und verstärkte Kreuzgelenke
Neuer Seitenantrieb
Verstärkte Bremstrommeln
Neue Bremsbelagselemente aus CH Material
Verstärktes Fahrwerk
Das verbesserte Fahrwerk beinhaltet:
Torsionsstäbe aus Hochfestigkeitsstahl
Einbau von Stossdämpfer bei Schwingarm Nr. 1, 2, und 5
Verstärkte Spannradaufhängung

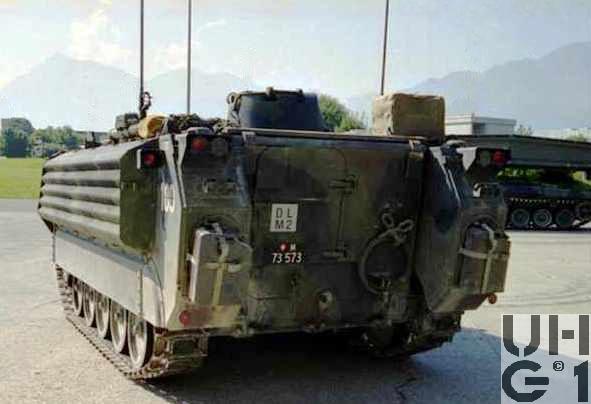

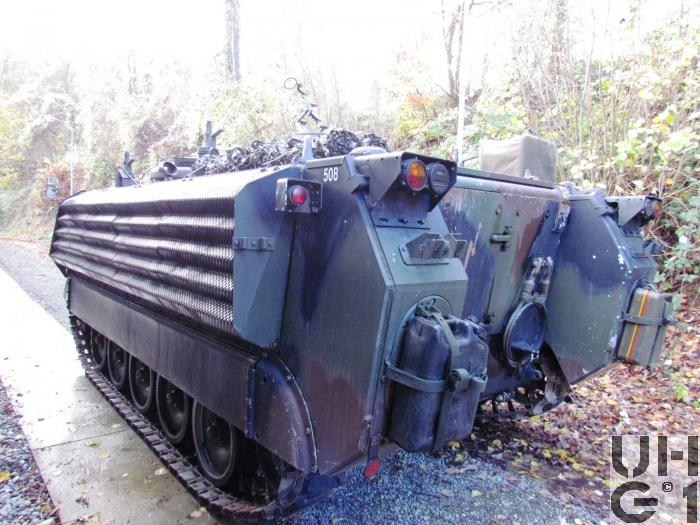

Neues Treibstoffsystem mit zwei Aussentanks, dadurch diverse Verstärkungs- und Anpassungsarbeiten am Fahrzeugheck
Verbesserte Heizung
Geändertes Kühlsystem
Geändertes Luftfilter / Auspuffsystem
Geändertes Kühlerzubehör / Ventilatorsystem
Je 3 Stück 7,6 cm Nebelwerfer 87 an der Wannenfront oben links und rechts

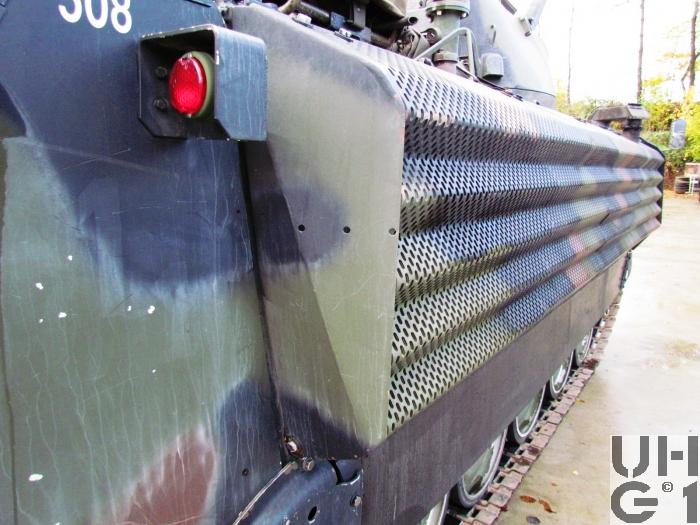

Zusatzpanzerung an Front, Seite und Heck mit den Firmen FMC (USA) und URDAN (Israel)
Durch anbringen der Zusatzpanzerung musste die Beleuchtungsanlage vorne und hinten angepasst werden
Hinten markiert eine zusätzliche Positionslampe die Zusatzpanzerung
Neuer Flecktarnanstrich
Neumöblierung des Panzers, das heisst:
Sie wird der neuen Ausrüstung des Wehrmannes angepasst
Es werden neu eingebaut:
Behälter für 20 mm Kan / persönliche Effekten
Diverse Munitionshalterungen
Sturmgewehrhalterungen
Rückenlehne
Nebelwerferpatronen Halterungen
Diverse Gepäcknetze
Durchführung von Revisionsarbeiten
