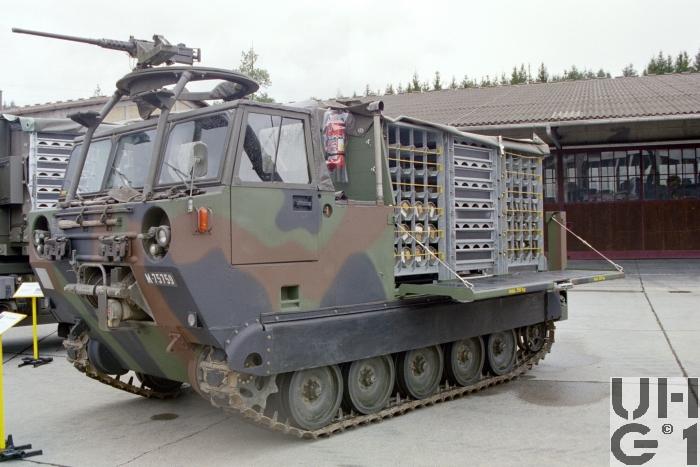

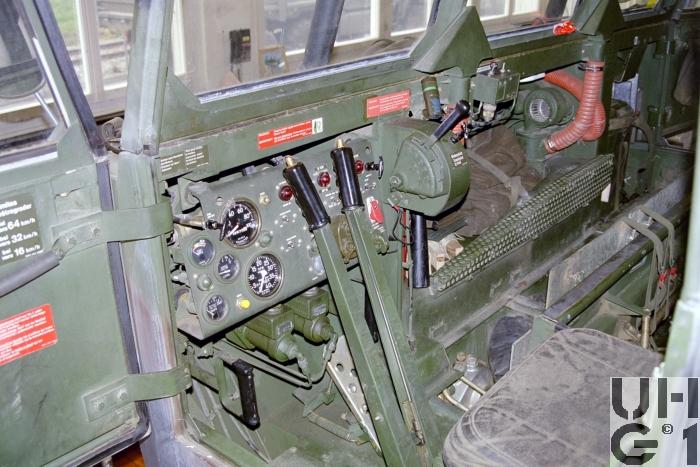

Raupentransportwagen 68/05, Rpe Trspw 68/05 5.3t M548

Raupentransportwagen 68/05, Rpe Trspw 68/05 5.3t M548 Raupentransportwagen 68/05, Rpe Trspw 68/05 5.3t M548 Raupentransportwagen 68/05, Rpe Trspw 68/05 5.3t M548 Raupentransportwagen 68/05, Rpe Trspw 68/05 5.3t M548 Raupentransportwagen 68/05, Rpe Trspw 68/05 5.3t M548



Allgemein
HerstellerFMC Corp. San José, California, USA
HerstellungslandUSA
HerstellungsjahrDiverse
Im TruppeneinsatzAb 2005
M+ NummerDiverse
KategorieUnterstüzungsfahrzeug
Anzahl Fahrzeuge119 Fahrzeuge
1 Fahrzeug umgebaut aus Serie 2
118 Fahrzeuge umgebaut aus Serie 4
Besatzung4 Personen
1 Fahrer
1 Beifahrer
2 Passagiere
Gewicht13000 kg Gefechtsgewicht
7700 kg Leergewicht
5300 kg Nutzlast
6600 kg Anhängelast
817 kg Antriebsgruppe komplett
600 kg Motor
240 kg Lenkdifferential
202 kg Seilwinde
140 kg Schaltgetriebe
77 kg Übertragungsgetriebe
Leistungsgewicht15,69 PS/t
11,00kW/t
Länge5900 mm Fahrzeug
3300 mm Ladebrücke
Breite2590 mm Fahrzeug mit Kettenabdeckung
2540 mm Fahrzeug ohne Kettenabdeckung
2450 mm Ladebrücke
2170 mm Mittlere Spurbreite
Höhe3060 mm Fahrzeug bis Drehringlafette
3300 mm Fahrzeug über Maschinengewehr
880 mm Ladebrücke Seitenwand
BodendruckGelände 0,65 kg/cm²
Strasse 6,50 kg/cm²
Bodenfreiheit410 mm
Spurlänge2820 mm
9000 mm Radiuslenkung
4270 mm Ortslenkung
Überschreitfähigkeit1680 mm
610 mm Kletterfähigkeit
60% Steigfähigkeit
30% Querneigung
Watfähigkeit1600 mm
Raupenbreite380 mm
Geschwindigkeit Strasse61 km/h vorwärts
13,5 km/h rückwärts
30 km/h Innerorts (Dienstvorschrift)
60 km/h Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände61 km/h vorwärts
13,5 km/h rückwärts
Tankinhalt1 Treibstoffbehälter Stahl zu 400 Liter Diesel
Hinten in der Fahrzeugwanne
1 Ausgleichsbehälter Stahl zu 18 Liter Diesel
Im Motorraum
80 - 90 Liter / 100 km Verbrauch
480 km Fahrbereich
FederungPro Seite
1 Seitenantrieb vorne
1 vorderer Schwingarm mit Stossdämpferbefestigungsbolzen
1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen
3 mittlere Schwingarme
5 Torsionsstäbe
2 doppelt wirkende hydraulische Teleskopstossdämpfer
1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm
5 Doppellaufräder
1 Spannvorrichtung hinten
RaupenartStahlkette (Scharnierkette) mit Gummipolster
66 Kettenglieder
Elektrische Spannung24 Volt
2 Batterien à  12 Volt 125 Ah
In Serie geschaltet
Minus Pol an Masse
Im Boden rechts unter Beifahrersitzbank
Panzerung12 - 44 mm
FunkgerätSE-135


Hauptmotor
HerstellerGeneral Motors Corp (GMC), Detroit, Michigan, USA
Typ6V 53, 5063-5299
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung204 PS / 143 kW bei 2800 U/min
Drehmoment598,4 Nm bei 1450 U/min
Bohrung98,42 mm
Hub114,3 mm
Hubraum5220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
Seitenantrieb
Hersteller FMC Corp. San José, California, USA
4,431:1 Übersetzung


Bewaffnung
HauptwaffeNur Maschinengewehr
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1600 mm Länge
1140 mm Länge Lauf
8 Anzahl Züge
450 - 500 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3560 kg/cm² Gasdruck
6800 m Max. Schussweite
38 kg Gewicht mit Lauf
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Einsatz gegen weiche Ziele
Einzelfeuer bis 800 m
Seriefeuer bis 500 m
Einsatz gegen harte Ziele
Einzelfeuer bis 500 m
Einsatz gegen Luftziele
Serien à 8 - 12 Schuss bis 1000 m
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss und Keilverriegelung
Einzel- und Seriefeuer
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss
Sie wird aus einem Metall-Koffer zugeführt
Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt
Kampfmunition
12,7 mm Mg 64 Pz-Br-Pat 64+Pz Br Pat 65 Lsp gemischt 3:1 gegurtet
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp gegurtet
Übungsmunition
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp 3:1 gegurtet
12,7 mm Mg 64 UPat 77 Lsp gegurtet
Manipuliermunition
12,7 mm Mg 64 Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
HauptwaffeKeine
Maschinengewehr1050 Schuss
10 Metall-Koffer à  105 Schuss
1 Metall-Koffer à  105 Schuss am Maschinengewehr
9 Metall-Koffer à  105 Schuss unter den Sitzbänken der Mannschaft
LyranKeine
NebelwerferKeine
BemerkungenLadebrücke
Die Ladebrücke ist mit einem neuen Blachengestell ausgerüstet und nicht mehr für den Mannschaftstransport bestimmt
Der Kran wird ausgebaut
Die Beladung erfolgt mechanisch mit FUG 93

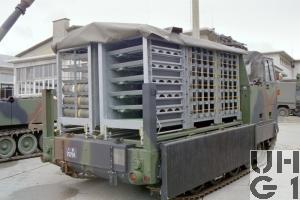

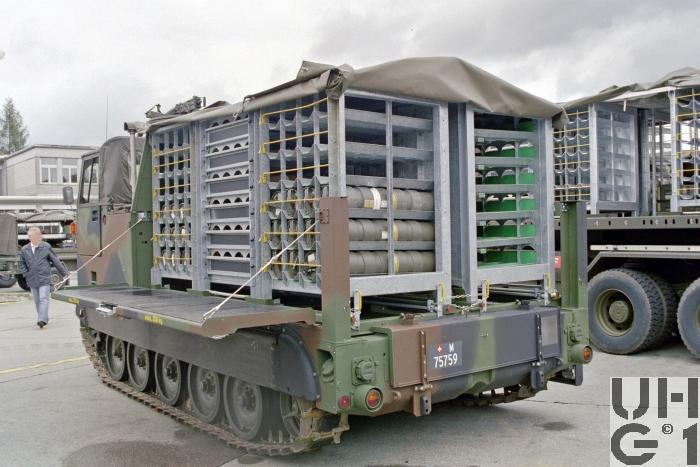

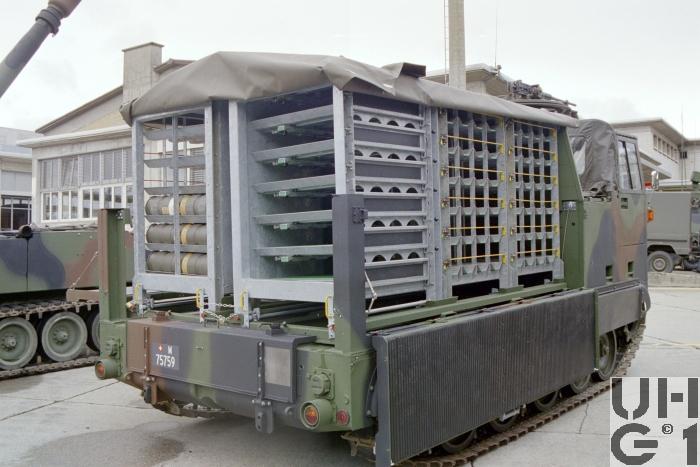

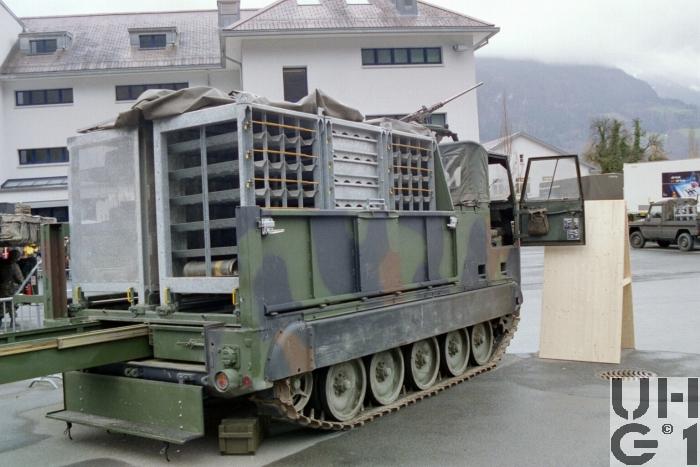

Auf der Ladebrücke werden 6 RACKS für Munition mitgeführt
3 RACKS mit Ladungen
2 RACKS mit Geschossen
1 RACK mit Zünder, Zündpatronen, Mg 64 Mun, Stgw 90 Mun

Fahrerraumheizung
Hersteller Stewart - Warner
Typ 8400 - C 24
Typ 10560 C-24
Betriebsspannung 20 bis 28,5 Volt Gleichstrom
Heizleistung Vollast 15000 kcal/h
Heizleistung Teillast 7500 kcal/h
Gewicht 15 kg
Brennstoff Diesel

Seilwinde
Einbauort Vorne
Hersteller Gar Wood
Typ DAV 615-19207
9000 kg Max Zugkraft
90 m Seillänge
55 m Seillänge nutzbar
15,87 mm Seildurchmesser
