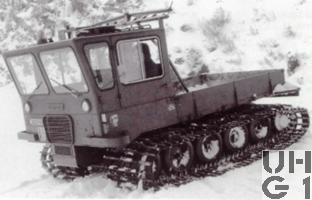

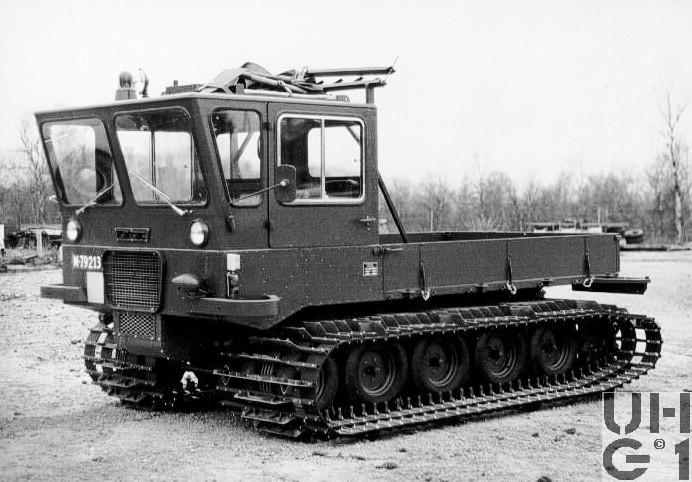

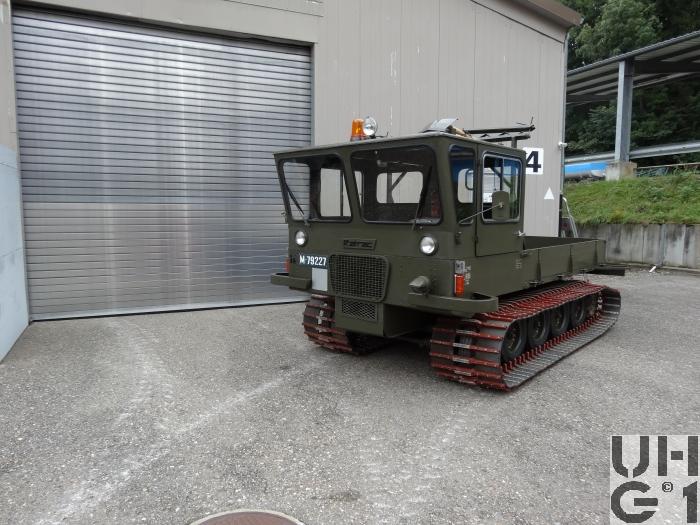

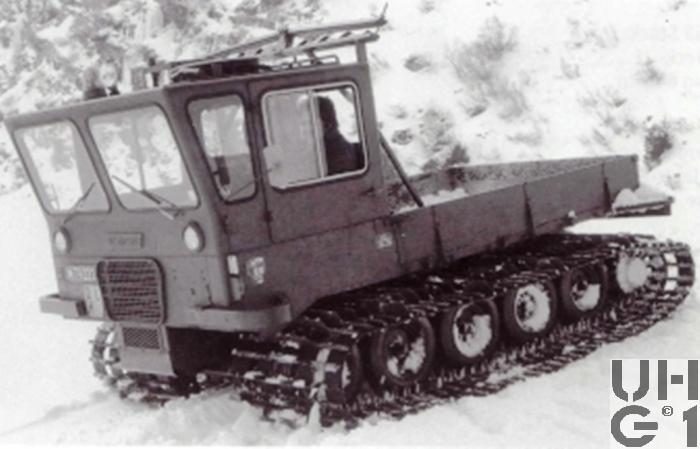

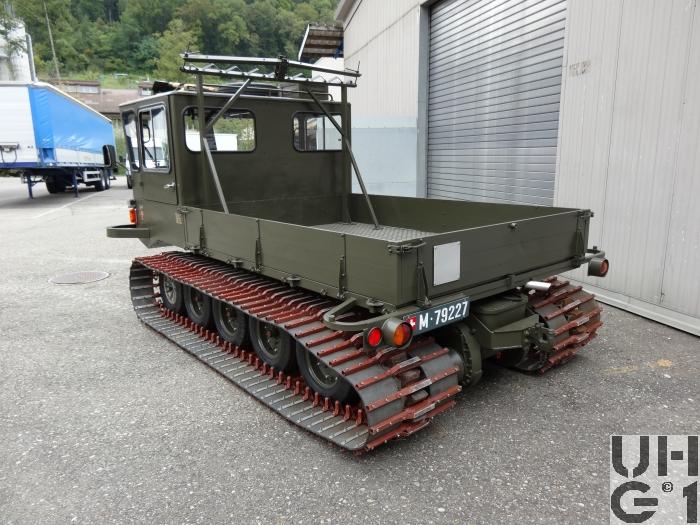

Ratrac S/69 Rpe Trspw 69, 1 t

 Ratrac S/69, Rpe Trspw 1 t  Ratrac S/69, Rpe Trspw 1 t  Ratrac S/69, Rpe Trspw 1 t  Ratrac S/69, Rpe Trspw 1 t  Ratrac S/69, Rpe Trspw 1 t



Abmessungen
Länge4'300 mm Fahrzeug
Breite2'260 mm Fahrzeug mit Sommerraupen
2'550 mm Fahrzeug mit Winterraupen
Höhe2'450 mm Fahrzeug
Leergewicht2'500 kg Fahrzeug
Nutzlast1'000 kg Fahrzeug
Gesamtgewicht3'500 kg Fahrzeug
Radstand
Wendekreis


Motor
TypFord
Typ 200 Six GP-6001-CF
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über unten liegende Nockenwelle, Hydraulikstössel, Stösselstangen und Kipphebel betätigt
Bohrung
Hub
Hubraum3'268 cm³
Verdichtung
TreibstoffBenzin
PS/kW115 PS
Drehmoment


Kraftübertragung
GetriebeTyp 435 A
4 Vorwärtsgänge
1 Rückwärtsgang
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebHinten
AchsenStarrachsen


Bremsen

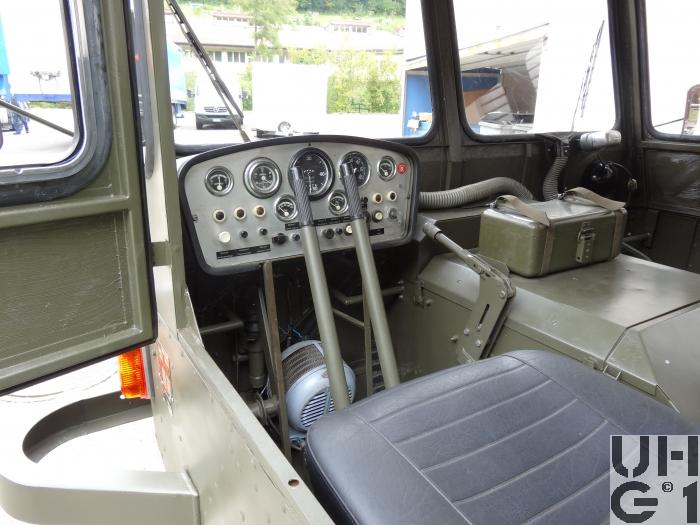

BetriebsbremseAussenbandbremsen durch Lenkhebel betätigt
FeststellbremseMechanisch über Seilzug betätigt
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 60 Liter Benzin
Anhängelast
Seilwinde
Höchstgeschwindigkeit
Elektrische Anlage12 Volt
Sitzplätze2 Personen
Anzahl Fahrzeuge18 Fahrzeuge
Im TruppeneinsatzAb 1969
BemerkungenM+Nummern
M+79209 bis M+79212
M+79215 bis M+79228
