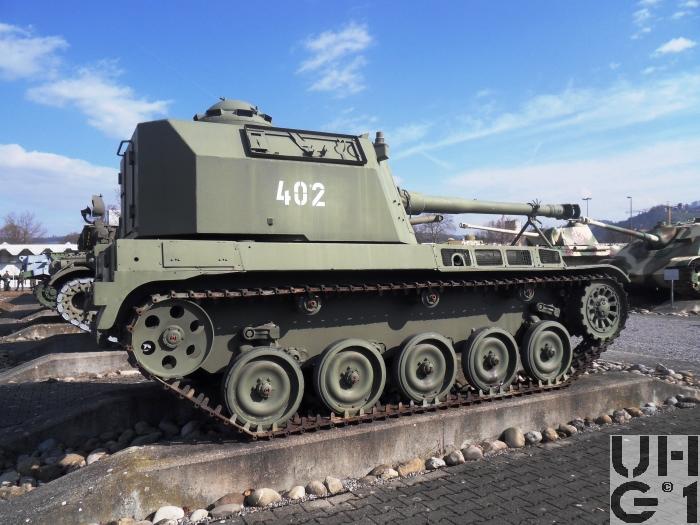

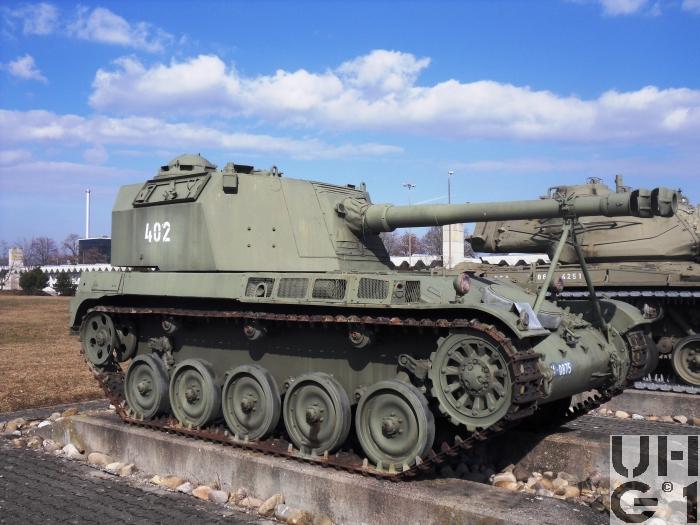

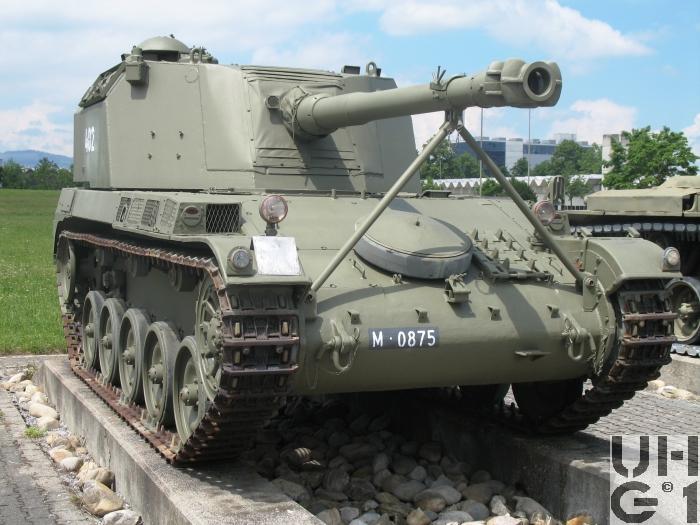

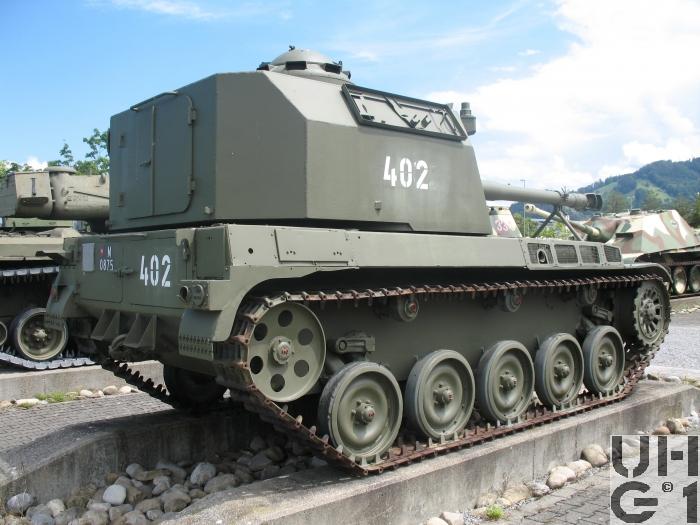

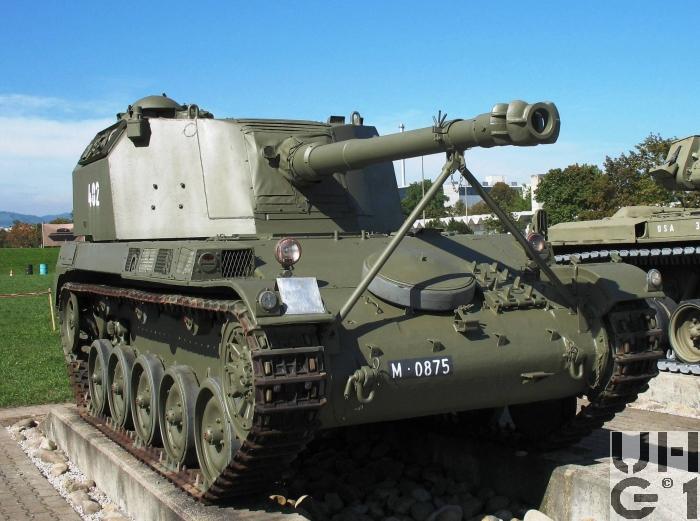

10,5 cm Selbstfahrhaubitze AMX 13
10,5 cm sf Hb AMX

10,5 cm Selbstfahrhaubitze AMX 13, 10,5 sf Hb AMX 10,5 cm Selbstfahrhaubitze AMX 13, 10,5 sf Hb AMX 10,5 cm Selbstfahrhaubitze AMX 13, 10,5 sf Hb AMX 10,5 cm Selbstfahrhaubitze AMX 13, 10,5 sf Hb AMX 10,5 cm Selbstfahrhaubitze AMX 13, 10,5 sf Hb AMX


Allgemein
HerstellerAteliers de Construction d`Issy-les-Moulineaux, Satory / Roanne
HerstellungslandFrankreich
Herstellungsjahr1956 Prototyp
Im Truppeneinsatz1961 bis 1964
Nur für Versuche
M+ NummerM+0873 Standort Heute Schweizerisches Militärmuseum Full
M+0874 Standort Heute Sammlung Historisches Armeematerial Thun
M+0875 Standort Heute unbekannt
M+0876 Standort Heute unbekannt
Anzahl Fahrzeuge4 Fahrzeuge
KategoriePanzerartillerie
Besatzung5 Personen
1 Geschützführer
1 Fahrer
1 Richter
1 Lader
1 Mg Schütze
Gewicht16'500 kg Fahrzeug
Leistungsgewicht14,90 PS/t
10,95 kW/t
Länge5'850 mm Fahrzeug mit Rohr nach vorne
5'150 mm Fahrzeug Chassis
Breite2'520 mm Fahrzeug
2'540 mm Fahrzeug über Raupen aussen
1'810 mm Fahrzeug über Raupen innen
2'160 mm Spurweite
Höhe2'730 mm Fahrzeug
1'340 mm Fahrzeug Oberkante Wanne
1'870 mm Feuerhöhe Geschütz
700 mm Achse Antriebsrad vorne
455 mm Achse Spannrad hinten
BodendruckGelände 0,77 kg/cm²
Strasse 36,0 kg/cm²
Bodenfreiheit350 mm
Spurlänge2'160 mm
6'500 mm Wendekreis bei Radiuslenkung
2'650 mm Wendekreis bei Ortslenkung
Überschreitfähigkeit1'600 mm
650 mm Kletterfähigkeit
31° / 60% Steigfähigkeit
Watfähigkeit1'000 mm
Raupenbreite350 mm
Geschwindigkeit Strasse60,7 km/h vorwärts
6,80 km/h rückwärts
1. Gang 7,10 km/h
2. Gang 15,8 km/h
3. Gang 26,0 km/h
4. Gang 42,4 km/h
5. Gang 60,7 km/h
R. Gang 6,80 km/h
Geschwindigkeit Gelände25 km/h
Tankinhalt435 Liter Benzin
230 Liter Treibstoffbehälter links im Motorraum
205 Liter Treibstoffbehälter rechts im Motorraum
180 Liter / 100 km Verbrauch Strasse
270 Liter / 100 km Verbrauch Gelände
230 km Reichweite Strasse
160 km Reichweite Gelände
FahrwerkPro Seite
1 Seitenantrieb vorne
5 Torsionsstäbe
1 Schwingarm vorne mit Stossdämpferbefestigung
3 Schwingarme Mitte
1 Schwingarm hinten mit Stossdämpferbefestigung
1 Stossdämpfer vorne aussen
1 Stossdämpfer hinten aussen
1 Elastischer Schwingarm Anschlag vorne
4 Starre Schwingarm Anschläge mitte und hinten
5 Laufrollen
3 Tragrollen
1 Spannvorrichtung hinten
1 Scharnierraupe
RaupenartScharnierraupe aus Stahl
84 Raupenglieder neu pro Seite
4 Raupenglieder Reserve
Elektrische Spannung24 Volt
4 Batterien zu 6 Volt 150 Ah
Hinten im Kampfraum montiert
Minus Pol an Masse
Panzerung12 - 50 mm
ÃœbermittlungsmittelSE-208


Hauptmotor
HerstellerSOFAM / ACCA
Typ8 GX. b
Anzahl Zylinder8 Zylinder Motor
Liegende Zylinder
Viertakt
Vergaser
Hersteller Zenith
Typ 50 HNXAR
2 Horizontalgeländevergaser mit Strömungsregler
Hängende Ventile von 2 Nockenwellen über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwellen über geradeverzahnte Zahnräder von Kurbellwelle über je 1 Zwischenrad auf die 2 Nockenwellen
Trockensumpfschmierung
Leistung240 PS / 176,51 kW bei 3'200 U/min
Drehmoment530 Nm bei 3'200 U/min
Bohrung112 mm
Hub105 mm
Hubraum8'272 cm³
TreibstoffBenzin
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Klauengetriebe unsynchronisiert
5 Vorwärtsgänge
1 Rückwärtsgang
Fünfter Gang als Schnellgang ausgeführt
Übersetzungen
1. Gang 1:0,168
2. Gang 1:0,372
3. Gang 1:0,631
4. Gang 1:1,000
5. Gang 1:1,432
R. Gang 1:0,160
Kupplung
Zweischeiben Trockenkupplung
Mechanisch über Gestänge betätigt
Differentiallenkung
Typ Cleveland
Radiuslenkung
Min. R=6'500 mm
Die Bremstrommeln sind mit dem Differential zusammen als Einheitaufgebaut
Ortslenkung:
Blockieren einer Raupenkette, nur im 1. Gang und Rückwärtsgang, indem mit einer Trockenbandbremse eine Differentialseite gehalten wird
Ritzelantrieb
In einer Einheit auf die Antriebsachse montierbar
Kronenrad innenverzahnt
Untersetzung 1:0,238
Bremsen
Das Bremsen bei Fahrt geschieht durch das gleichmässige Ziehen der beiden Radiuslenkhebel.
Als Standbremse dient ein Fusspedal mit Arretierklinke.
Diese wirkt über einen Ausgleich auf die beiden Trockenbremsen (Ortslenkung) und ist mit den Ortslenkhebeln kombiniert.


Bewaffnung
Hauptwaffe10,5 cm Panzerhaubitze L/30
Hersteller
Ateliers de Construction d`Issy-les-Moulineaux, Satory / Roanne
Technische Daten
3'700 mm Gesamtlänge
3'500 mm Rohrlänge
360° Seitenrichtbereich
- 3° bis + 72° Höhenrichtbereich
4 bis 5 Schuss / Minute Feuergeschwindigkeit
32 Züge
Rechtsdrall
Waffenbetätigung von Hand
Patronenzufuhr von Hand
Funktionsprinzip hydraulisch-mechanisch
Verschluss halbautomatisch
Maschinengewehr7,5 mm Panzer Maschinengewehr 1931
7,5 mm Pz Mg 31
Hersteller Manufacture D`armes de Chatellerault, Frankreich
mitrailleuse mle 1931, auch MAC 31 genannt
Entwickler Reibel
182 Maschinengewehre in die Schweiz importiert
Umgebaut auf 7,5 mm Gp 11 durch Eidgenössische Waffenfabrik Bern
Technische Daten
7,5 mm Kaliber
550 - 750 Schuss pro Minute Feuergeschwindigkeit
10,6 kg Gewicht Waffe ungeladen
3,50 kg Gewicht Magazin leer
7,10 kg Gewicht Magazin gefüllt
900 mm Gesamtlänge
405 mm Gezogener Teil
4 Züge
Drallrichtung rechts
Fest eingebaut
Parallel zum Geschütz
Gasdrucklader mit Kolbenstange
Munitionszufuhr durch Trommelmagazine à  140 Schuss
Kippblock Verschluss
Seriefeuer
Kampfmunition
7,5 mm GP 11
7,5 mm St Ke Pat 11
7,5 mm Lsp Pat 11 Flab
Markiermunition
7,5 mm Mark Pat Mg
Manipuliermunition
7,5 mm Gw Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
Hauptwaffe56 Granaten
St G, 15,1 kg
Sp G, 14,2 kg
Maschinengewehr3'600 Patronen
LyranKeine
NebelwerferKeine
BemerkungenGeschichte
1959 Kaufvertrag für 4 Fahrzeuge unterzeichnet
1960 Übergabe der Fahrzeuge
1961 - 1962 Technische Versuche
1963 - 1964 Truppenversuche
Ende 1964 Abbruch der Versuche
Das Fahrzeug wurde nie in Serie hergestellt

Einteilung
Nur für Versuche
