Panzerhaubitze 66 M-109 / L-23
15,5 cm Pz Hb 66

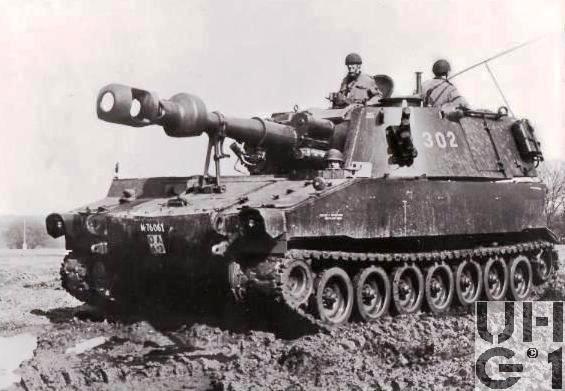

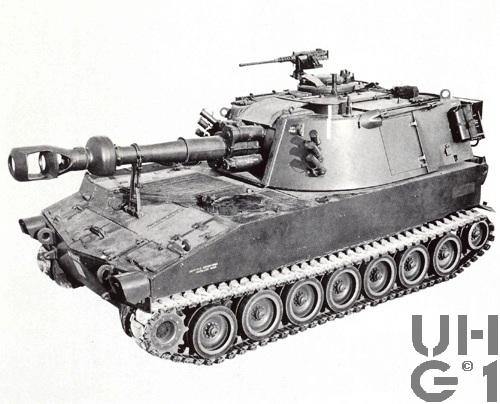

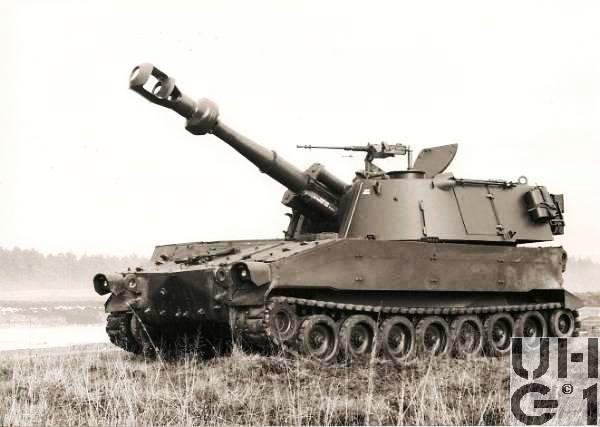

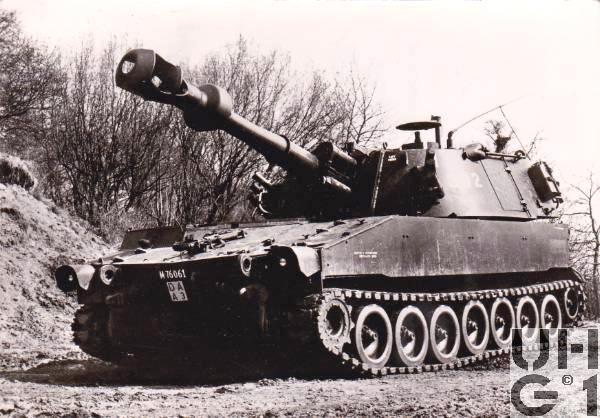

Panzerhaubitze 66 M-109 / L-23, 15,5 cm Pz Hb 66, Bild KTA Panzerhaubitze 66 M-109 / L-23, 15,5 cm Pz Hb 66, Bild KTA Panzerhaubitze 66 M-109 / L-23, 15,5 cm Pz Hb 66, Bild KTA Panzerhaubitze 66 M-109 / L-23, 15,5 cm Pz Hb 66, Bild KTA



Allgemein
HerstellerCATAB, Cleveland Army Tank Automotive Plant, Ohio, USA
HerstellungslandUSA
HerstellungsjahrBeschaffung über RP 68 / I
Im TruppeneinsatzEingeführt 1971 bis 1973
Im Einsatz bis 1979, dann umgebaut zu Panzerhaubitze 66//74
M+ NummerM+76000 bis M+76145
KategoriePanzerartillerie
Anzahl Fahrzeuge146 Fahrzeuge
Besatzung8 Personen
1 Kommandant, steht in der Geschützführerkuppel rechts
1 Fahrer, im Wannenbug links
1 Seitenrichtkanonier K1, steht in der Notausstiegsluke links
1 Höhenrichtkanonier K2, rechts vorne im Kampfraum
1 Lader K3, links hinten im Kampfraum
1 Verschlusswart K4, rechts Mitte im Kampfraum
1 Munitionswart K5, links neben dem Geschütz im Kampfraum
1 Munitionswart K6, rechts neben dem Geschütz im Kampfraum
Gewicht23'500 kg Fahrzeug Gefechtsgewicht
21'750 kg Fahrzeug Leergewicht
6'500 kg Turm komplett
2'800 kg Antriebsgruppe
1'200 kg Motor
900 kg Schalt- und Lenkgetriebe
200 kg Übertragungsgetriebe
60 kg Treibstoffbehälter
Leistungsgewicht17,68 PS/t
13,00 kW/t
Länge6'630 mm Fahrzeug mit Geschützrohr in Fahrstellung
6'140 mm Fahrzeug ohne Geschützrohr
4'502 mm Rohrlänge mit Mündungsbremse
3'563 mm Rohrlänge ohne Mündungsbremse
2'941 mm Rohrlänge gezogener Teil
Breite3'150 mm Fahrzeug
2'780 mm Mittlere Spurbreite
Höhe3'500 mm Fahrzeug über Antennen abgespannt
3'200 mm Fahrzeug über Luckendeckel offen
3'100 mm Fahrzeug über Maschinengewehr
2'450 mm Fahrzeug über Turmoberkante
1'570 mm Fahrzeug über Wannenoberkante
2'030 mm Feuerhöhe Geschütz
585 mm Achse Antriebsrad vorne
550 mm Achse Spannrad hinten
BodendruckGelände 0,80 kg/cm²
Strasse 7,50 kg/cm²
Bodenfreiheit400 mm unter Wanne
310 mm unter Seitenantrieb
Spurlänge3'960 mm
9'500 mm Kleinster Wendekreis Ortslenkung
7'300 mm Radiuslenkung
Überschreitfähigkeit1'830 mm
530 mm Kletterfähigkeit
31,0° / 60% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'200 mm
Raupenbreite380 mm
Geschwindigkeit Strasse56 km/h vorwärts
11 km/h Rückwärts
30 km/h Max. Innerorts (Dienstvorschrift)
60 km/h Max. Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände45 km/h vorwärts
11 km/h rückwärts
Tankinhalt500 Liter Diesel
2 Treibstoffbehälter aus glasfaserverstärktem Kunststoff
In der Wanne vorne rechts oben und unten
145 Liter / 100 km Verbrauch
350 km Reichweite
FederungPro Seite
1 Seitenantrieb mit Antriebsrad vorne
7 Doppellaufräder
1 Schwingarm vorne mit Stossdämpferbefestigung
1 doppelt wirkender hydraulischer Stossdämpfer am vordersten Schwingarm
1 Begrenzungsanschlag beim vordesten Schwingarm
5 Schwingarme mitte
7 Torsionsstäbe
1 Schwingarm hinten mit Stossdämpferbefestigung
1 doppelt wirkender hydraulischer Stossdämpfer am hintersten Schwingarm
1 Begrenzungsanschlag am hintersten Schwingarm
1 Spannzylinder hinten
1 Spannvorrichtung hinten
1 Spannrad mit Spannradarm hinten
RaupenartVerbinderkette mit auswechselbaren Gummikissen
79 Kettenglieder neu pro Seite
Elektrische Spannung24 Volt
4 Batterien à  12 Volt 100 Ah
Serie- Parallel Schaltung
In der Wanne vorne links
Minus Pol an Masse
PanzerungAluminiumpanzerung als Splitterschutz
Funkgerät1 Funkstation SE-412
1 Sender-Empfänger A
1 Wechselsprechgerät (WSG)
1 Bordverstärker (BV)
5 Bedienungsgeräte / Monitore (BG)
5 Lärmsprechgarnituren (PSG)
1 Umschalter Radio-Off-Line
1 Antenne 2-Teilig
1 Abspannseil
1 Telefonanschlusskasten
1 Kabelrolle KR 83 mit 600 m Kabel F-2E

1 Geschützlautsprecheranlage (GLA 58)


Hauptmotor
HerstellerGeneral Motors Corporation (GMC), Detroit, Michigan, USA
Typ8 V - 71 T
Modell Nr. 7'083 - 7'399
Anzahl Zylinder8 Zylinder V 90°
2-Takt Dieselmotor
Abgasturbolader, Typ T 3'030
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung374 PS / 275 kW bei 2'300 U/min
Drehmoment1'320 Nm bei 1'600 U/min
Bohrung107,95 mm
Hub127,00 mm
Hubraum9298 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
Typx
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypSchalt- und Lenkgetriebe
Hersteller Allison Division GMC, Indianapolis, USA
Typ XTG-411-2A
4 Vorwärtsgänge
2 Rückwärtsgänge
Vollast Schaltgetriebe
Drehmomentwandler mit nachgeschaltetem Planetengetriebe
Drehmomentwandler 3-teilig mit automatischer Überbrückungskupplung
Mehrscheibenkupplungen in Oel laufend, hydraulisch betätigt
Übersetzung
1. Gang 4,690:1
2. Gang 3,178:1
3. Gang 1,589:1
4. Gang 0,794:1
1. R-Gang 5,600:1
2. R-Gang 3,790:1
Seitenantrieb
Übersetzung 4,36:1


Bewaffnung
Hauptwaffe15,5 cm Panzerhaubitze 1966 L-23
15,5 cm Pz Hb 66
Hersteller Watervliet Arsenal, Watervliet, New York, USA
Technische Daten
155 mm Kaliber
4'502 mm Rohr mit Mündungsbremse
3'563 mm Rohr ohne Mündungsbremse
2'941,8 mm Gezogener Teil
2'858 mm Drallänge
48 Züge
Konstanter Rechtsdrall
- 3° bis + 54° Höhenrichtbereich
360° Seitenrichtbereich
2'470 kg Geschütz komplett
900 kg Geschützrohr ohne Bodenstück
180 kg Bodenstück mit Ring
160 kg Mündungsbremse
130 kg Verschluss
60 kg Bodenstückring
Halbautomatischer Schraubverschluss mit Stahlringdichtung und mechanischer Schussauslösung
Rücklaufbremsen hydraulisch
Vorholer pneumatisch
Vorlaufdämpfer hydro-mechanisch
Ladevorrichtung elektro-hydraulisch
6 Schuss pro Minute Schusskadenz
15 km Höchstschussweite
13 km Praktische Schussweite
Kampfmunition
15,5 cm Hb 66 Bel G oZ
15,5 cm Hb 66 St G oZ
15,5 cm Hb 66 R Br G oZ
Übungsmunition
15,5 cm Hb 66 EUG oZ
Manipuliermunition
15,5 cm Hb 66 Manip G 68 oZ
15,5 cm Hb 66 Trsp Manip G oZ
Kampfladungen
15,5 cm Hb 66 Ladungen 3-7 (US)
15,5 cm Pz Hb 66 und 74 Ladg 3-7 (CH)
15,5 cm Pz Hb 74 Zu Ladg 8 (CH)
Übungsladungen
15,5 cm Hb 74 ULadg 2
Manipulierladungen
15,5 cm Hb 66 Manip Ladg 3-7 (US)
15,5 cm Hb 66 und 74 Manip Ladg 3-7 (CH)
15,5 cm Pz Hb 74 Manip Zu Ladg 8 (CH)
Zünder
MVZ 67
MZZ 68
VZ 78, nur für Versuche, nicht eingeführt
ZZ 565
Manipulierzünder
Manip MVZ 67
Manip MZZ 68
Manip VZ 78, nur für Versuche, nicht eingeführt
Manip ZZ 565
Zündpatronen
15,5 cm Hb 66 Zü Pat
Manipulierzündpatronen
15,5 cm Hb 66 Manip Zü Pat
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1'600 mm Länge
1'140 mm Länge Lauf
8 Anzahl Züge
450 - 500 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3'560 kg/cm² Gasdruck
6'800 m Max. Schussweite
38 kg Gewicht mit Lauf
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Einsatz gegen weiche Ziele
Einzelfeuer bis 800 m
Seriefeuer bis 500 m
Einsatz gegen harte Ziele
Einzelfeuer bis 500 m
Einsatz gegen Luftziele
Serien à 8 - 12 Schuss bis 1'000 m
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss und Keilverriegelung
Einzel- und Seriefeuer
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss
Sie wird aus einem Metall-Koffer zugeführt
Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt
Kampfmunition
12,7 mm Mg 64 Pz-Br-Pat 64+Pz Br Pat 65 Lsp gemischt 3:1 gegurtet
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp gegurtet
Übungsmunition
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp 3:1 gegurtet
12,7 mm Mg 64 UPat 77 Lsp gegurtet
Manipuliermunition
12,7 mm Mg 64 Manip Pat
LyranKeiner
Nebelwerfer8 cm Nebelwerfer 1951
8 cm Nbw 51
Hersteller SW Thun AG
Entwickler Lacroix Frankreich
Technische Daten
80,5 mm Kaliber
345 mm Gesamtlänge
306 mm Rohrlänge
30 - 70 m Wurfweite
35 - 40 Sekunden Brenndauer
6 Nebelwerfer
2 Rampen à  je 3 Nebelwerfer
Links und rechts am Turm vorne seitlich
Elektrische Schussauslösung
Kampfmunition
8 cm Nb Pat 51 el Zü
Manipuliermunition
8 cm Manip Nb Pat 51


Munitionsvorrat
Hauptwaffe28 Geschosse
16 Geschosse Turm hinten links
5 Geschosse Wanne hinten links
5 Geschosse Wanne hinten rechts
2 Geschosse Wanne vorne rechts vor Motorraum
28 Zünder
Im Kampfraum links und rechts
28 Ladungen
15 Ladungen Wannenboden links
13 Ladungen Wannenboden rechts
50 Zündpatronen
Maschinengewehr1'050 Schuss
10 Metall-Koffer à  105 Schuss
1 Metall-Koffer à  105 Schuss am Maschinengewehr
9 Metallkoffer à  105 Schuss links hinter dem Fahrer auf dem Wannenboden
LyranKeine
Nebelwerfer12 Patronen
6 Patronen geladen
6 Patronen im Kampfraum rechts in Köchern
BemerkungenGeschichte
Beschaffung mit Rüstungsprogramm 1968/I
1969 1. Lieferungen ab USA
1969 Art RS und Art OS in Bière  für Ausbildung
1969 Grundausbildung in USA von Unterhaltspersonal
1970 Frühlingsrekrutenschule für Truppenhandwerker
1971 Vollausbildung Art UOS 23 und Art RS23 in Bière
1971 Umschulung Hb Abt 10 und Hb Abt 11
1972 Umschulung Hb Abt 19 und Hb Abt 20

In all den Einsatzjahren wurden die Fahrzeuge ständig kampfwergesteigert und den neueren Versionen angepasst
