Panzerhaubitze 74 M-109 A 1B/ L-39
Pz Hb 74 M-109

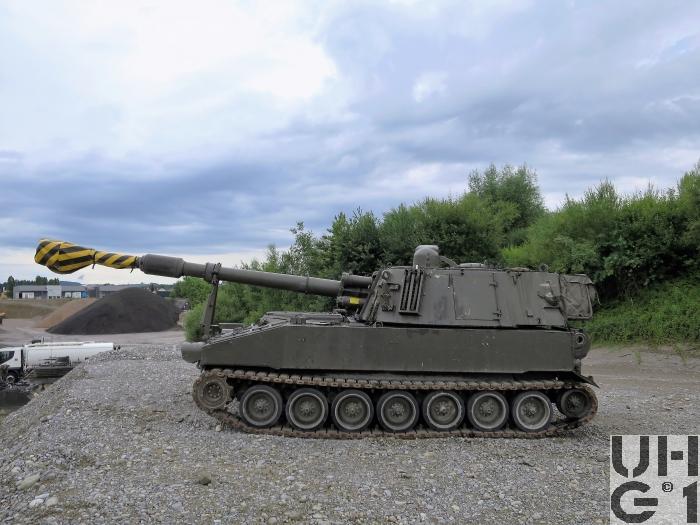

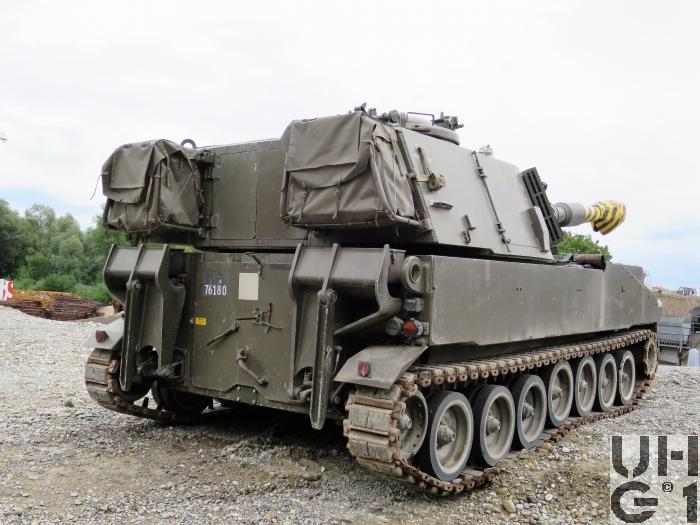

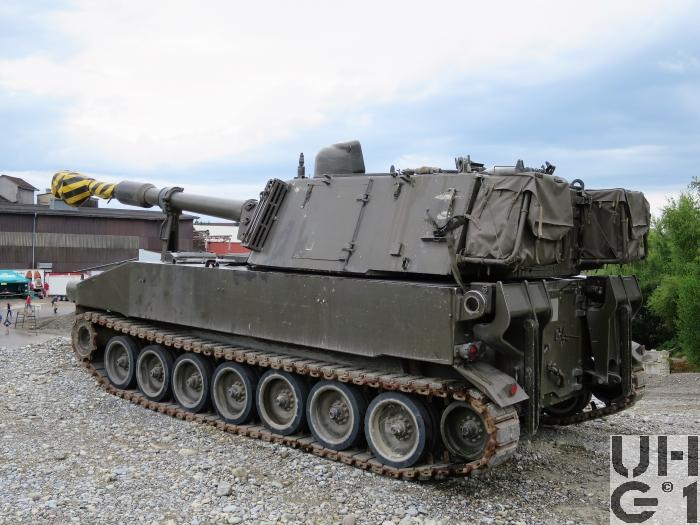

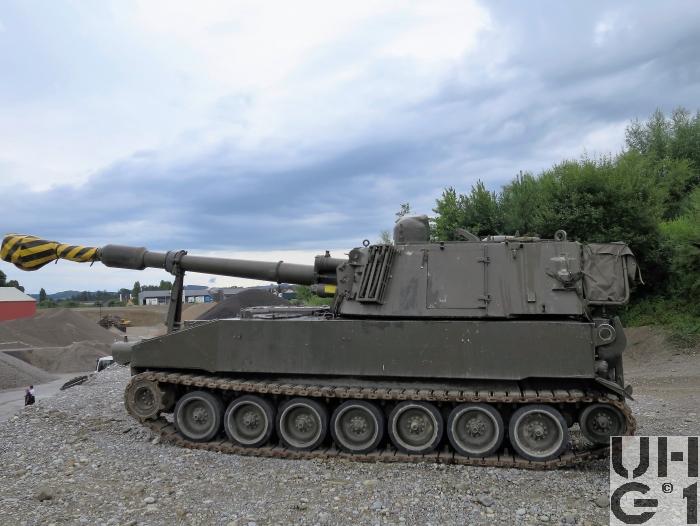

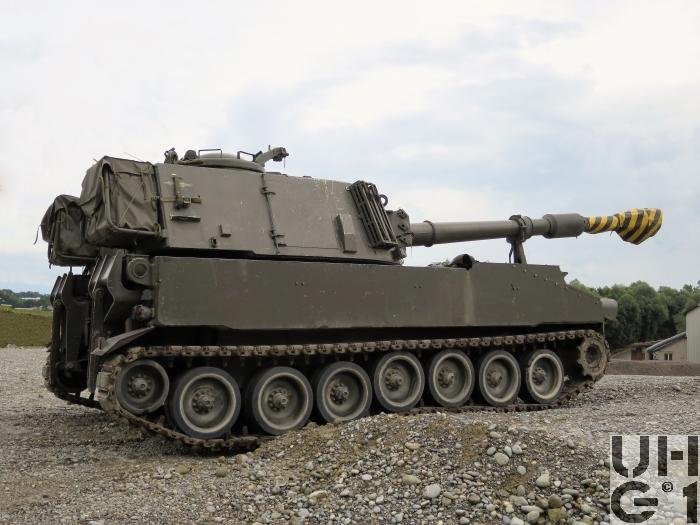

 Panzerhaubitze 74 M-109A1B / L-39, Pz Hb 74 M-109  Panzerhaubitze 74 M-109A1B / L-39, Pz Hb 74 M-109  Panzerhaubitze 74 M-109A1B / L-39, Pz Hb 74 M-109  Panzerhaubitze 74 M-109A1B / L-39, Pz Hb 74 M-109  Panzerhaubitze 74 M-109A1B / L-39, Pz Hb 74 M-109



Allgemein
HerstellerBMY, Bowen-Mc Laughlin-York, York County, Pennsylvania, USA
HerstellungslandUSA
HerstellungsjahrBeschaffung über RP 74
Im TruppeneinsatzAbgeliefert von August 1974 bis Februar 1978
Im Einsatz bis 2003
Dann umgebaut zur Panzerhaubitze 74/95
M+ NummerM+76146 bis M+76265
KategoriePanzerartillerie
Anzahl Fahrzeuge120 Fahrzeuge
33 Fahrzeuge davon wurden mit RP 97 zur Panzerhaubitze 74/95 umgebaut, der Rest wurde stillgelegt
Besatzung8 Personen
1 Kommandant (Geschützführer, Uof)
1 Kanonier (Fahrer)
2 Richtkanoniere (K1+K2 Seiten- und Höhenrichter)
2 Kanoniere (K3+K4 Lader und Verschlusswart)
2 Kanoniere (K5+K6 Munitionswarte)
Gewicht25500 kg Fahrzeug Gefechtsgewicht
22800 kg Fahrzeug Leergewicht
8500 kg Turm komplett
900 kg Schalt- und Lenkgetriebe
200 kg Übertragungsgetriebe
Leistungsgewicht15,88 PS/t
11,67 kW/t
Länge11150 mm Fahrzeug mit Geschützrohr nach hinten
9050 mm Fahrzeug mit Geschützrohr in Fahrstellung
6200 mm Fahrzeug ohne Geschützrohr
2850 mm Rohr Überhang vorne
4950 mm Rohrüberhang hinten
4150 mm Turmmitte bis Fahrzeugfront
2050 mm Turmmitte bis Fahrzeugheck
Breite3180 mm Fahrzeug
3120 mm Fahrzeug Wanne
3180 mm Fahrzeug über Raupenketten aussen
2380 mm Fahrzeug über Raupenketten innen
2780 mm Mittlere Spurbreite
Höhe3500 mm Fahrzeug mit Antennen (abgespannt)
3200 mm Fahrzeug mit Luckendeckel offen
3180 mm Fahrzeug über Maschinengewehr
2880 mm Fahrzeug über Rundblickfernrohr-Schutzhaube
2450 mm Fahrzeug über Turmoberkante
1570 mm Fahrzeug über Wannenoberkante
7850 mm Fahrzeug mit Rohr Max. Höhe
1765 mm Fahrzeug mit Rohr Max. Tiefe
2030 mm Feuerhöhe des Geschützes
BodendruckGelände 0,81 kg/cm²
Strasse 7,17 kg/cm²
Bodenfreiheit360 mm
Spurlänge3960 mm
9500 mm Kleinster Wendekreis
Überschreitfähigkeit1830 mm
530 mm Kletterfähigkeit
60% Steigfähigkeit
30% Querneigung
Watfähigkeit1200 mm
Raupenbreite390 mm
Geschwindigkeit Strasse56 km/h vorwärts
11 km/h rückwärts
30 km/h Max. Innerorts (Dienstvorschrift)
60 km/h Max. Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände45 km/h vorwärts
11 km/h rückwärts
Tankinhalt500 Liter Diesel
2 Treibstoffbehälter aus glasfaserverstärktem Kunststoff
In der Wanne vorne rechts oben und unten
145 Liter / 100 km Verbrauch
350 km Reichweite
FederungPro Seite
1 Seitenantrieb mit Antriebsrad vorne
7 Doppellaufräder
1 Schwingarm vorne mit Stossdämpferbefestigung
1 doppelt wirkender hydraulischer Stossdämpfer am vordersten Schwingarm
1 Begrenzungsanschlag beim vordesten Schwingarm
5 Schwingarme mitte
7 Torsionsstäbe
1 Schwingarm hinten mit Stossdämpferbefestigung
1 doppelt wirkender hydraulischer Stossdämpfer am hintersten Schwingarm
1 Begrenzungsanschlag am hintersten Schwingarm
1 Spannzylinder hinten
1 Spannvorrichtung hinten
1 Spannrad mit Spannradarm hinten
RaupenartVerbinderkette mit auswechselbaren Gummikissen
76 Raupenglieder (Neuzustand) pro Seite
Elektrische Spannung24 Volt
4 Batterien à  12 Volt 100 Ah
Serie- Parallel Schaltung
In der Wanne vorne links
Minus Pol an Masse
PanzerungAluminiumpanzerung als Splitterschutz
Funkgerät1 Sender-Empfänger SE-412
35 Watt Grösste Sendeleistung
1-3 Watt Sendeleistung reduziert
20-30 Km Reichweite, je nach Zwischengelände
1 Bordverständigungsanlage mit:
1 Bordverstärker BV
5 Bedienungsgeräte BG
5 Lärmsprechgarnituren PSG
Feuerleitwechselsprechanlage mit:
1 Wechselsprechgerät FLWA-68/80/88
Artillerie Feuerleitsystem 83 mit:
1 Geschützhauptanzeige GHA
2 Geschütznebenanzeigen GNA
1 Feuerstatusanzeige FSA
1 Gleichspannungsstabilisator (DC-DC Wandler)

Später mit Funkstation SE-235/M1


Hauptmotor
HerstellerGeneral Motors Corporation (GMC) , Detroit, Michigan, USA
Typ8 V - 71 T
Modell Nr. 7083-7399
Anzahl Zylinder8 Zylinder V 90°
2-Takt Dieselmotor
Abgasturbolader, Typ T 3030
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufende Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung374 PS / 275 kW bei 2300 U/min
Drehmoment1320 Nm bei 1600 U/min
Bohrung107,95 mm
Hub127,00 mm
Hubraum9298 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
Typx
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHersteller Allison Division GMC, Indianapolis, USA
Typ XTG-411-2A
Planetengetriebe
4 Vorwärtsgänge
2 Rückwärtsgänge
Vollast Schaltgetriebe
Drehmomentwandler mit nachgeschaltetem Planetengetriebe
Drehmomentwandler 3-teilig mit automatischer Überbrückungskupplung
Mehrscheibenkupplungen in Oel laufend, hydraulisch betätigt
Übersetzung
1. Gang 4,690:1
2. Gang 3,178:1
3. Gang 1,589:1
4. Gang 0,794:1
1. R-Gang 5,600:1
2. R-Gang 3,790:1
Seitenantrieb
Übersetzung 4,36:1


Bewaffnung
Hauptwaffe15,5 cm Panzerhaubitze 1974 L-39
15,5 cm Pz Hb 74
Hersteller Watervliet Arsenal, Watervliet, New York, USA
Technische Daten
155 mm Kaliber
6997 mm Gesamtlänge
6045 mm Rohrlänge
5034 mm Gezogener Teil
5048 mm Drallänge
48 Züge
Konstanter Rechtsdrall
- 3° bis + 54° Höhenrichtbereich
360° Seitenrichtbereich
2930 kg Geschütz komplett
1950 kg Rücklaufende Teile
1360 kg Geschützrohr ohne Bodenstück
180 kg Bodenstück mit Ring
160 kg Mündungsbremse
130 kg Verschluss
60 kg Bodenstückring
50 kg Rauchabsauger
Halbautomatischer Schraubverschluss mit Stahlringdichtung und mechanischer Schussauslösung
Rücklaufbremsen hydraulisch
Vorholer pneumatisch
Vorlaufdämpfer hydro-mechanisch
Ladevorrichtung elektro-hydraulisch
6 Schuss pro Minute Schusskadenz
18 km Schussweite Stahlgranate, EUG
18 km Schussweite Kanistergeschoss 88
22 km Schussweite Kanistergeschoss 90
Kampfmunition
15,5 cm Hb St G oZ
15,5 cm Hb R Br G oZ, Im Einsatz bis 1995
15,5 cm Hb Bel G oZ
15,5 cm Hb Ka G 88 oZ, Einsatz 1988 bis 2012
15,5 cm Hb Ka G 88/99 oZ, Einsatz 1999 bis 2012
15,5 cm Hb Ka G 90 oZ, Einsatz 1990 bis 2012
Übungsmunition
15,5 cm Hb 74 EUG oZ
Manipuliermunition
15,5 cm Hb 66 Manip G 68 oZ
15,5 cm Hb 66 Trsp Manip G oZ
Kampfladungen
15,5 cm Hb 66 Ladungen 3-7 (US)
15,5 cm Pz Hb 66 und 74 Ladg 3-7 (CH)
15,5 cm Pz Hb 74 Cont Ladg 3-7 (Einsatzreserve)
15,5 cm Pz Hb 74 Zu Ladg 8 (CH)
15,5 cm Pz Hb 74 Kan Ladg 7-9
Pz Hb 74 Kan Cont Ladg 7-9
Übungsladungen
15,5 cm Hb 74 ULadg 2
Manipulierladungen
15,5 cm Hb 66 Manip Ladg 3-7 (US)
15,5 cm Hb 66 und 74 Manip Ladg 3-7 (CH)
15,5 cm Pz Hb 74 Manip Zu Ladg 8 (CH)
Zünder
MVZ 67
MZZ 68
ZZ 565
ZZ 80
MZZ 88
AMZ 91
ZZ 99
ZZ 01
Manipulierzünder
Manip MVZ 67
Manip MZZ 68
Manip ZZ 565
Manip ZZ 80
Zündpatronen
15,5 cm Hb 66 Zü Pat
Manipulierzündpatronen
15,5 cm Hb 66 Manip Zü Pat
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1600 mm Länge
1140 mm Länge Lauf
8 Anzahl Züge
450 - 500 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3560 kg/cm² Gasdruck
6800 m Max. Schussweite
38 kg Gewicht mit Lauf
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Einsatz gegen weiche Ziele
Einzelfeuer bis 800 m
Seriefeuer bis 500 m
Einsatz gegen harte Ziele
Einzelfeuer bis 500 m
Einsatz gegen Luftziele
Serien à 8 - 12 Schuss bis 1000 m
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss und Keilverriegelung
Einzel- und Seriefeuer
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss
Sie wird aus einem Metall-Koffer zugeführt
Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt
Kampfmunition
12,7 mm Mg 64 Pz-Br-Pat 64+Pz Br Pat 65 Lsp gemischt 3:1 gegurtet
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp gegurtet
Übungsmunition
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp 3:1 gegurtet
12,7 mm Mg 64 UPat 77 Lsp gegurtet
Manipuliermunition
12,7 mm Mg 64 Manip Pat
LyranKeiner
Nebelwerfer8 cm Nebelwerfer 1951
8 cm Nbw 51
Hersteller SW Thun AG
Entwickler Lacroix Frankreich
Technische Daten
80,5 mm Kaliber
345 mm Gesamtlänge
306 mm Rohrlänge
30 - 70 m Wurfweite
35 - 40 Sekunden Brenndauer
6 Nebelwerfer
2 Rampen à  je 3 Nebelwerfer
Links und rechts am Turm vorne seitlich
Elektrische Schussauslösung
Kampfmunition
8 cm Nb Pat 51 el Zü
Manipuliermunition
8 cm Manip Nb Pat 51


Munitionsvorrat
Hauptwaffe28 Geschosse
16 Geschosse Turm hinten links
5 Geschosse Wanne hinten links
5 Geschosse Wanne hinten rechts
2 Geschosse Wanne vorne rechts vor Motorraum
44 Zünder
Kampfraum links und rechts
28 Ladungen 3-7
21 Zusatzladungen 8
Wannenboden links und rechts
50 Zündpatronen
Maschinengewehr1050 Schuss
10 Metall-Koffer à  105 Schuss
1 Metall-Koffer à  105 Schuss am Maschinengewehr
9 Metallkoffer à  105 Schuss links hinter dem Fahrer auf dem Wannenboden
LyranKeine
Nebelwerfer12 Patronen
6 Patronen geladen
6 Patronen im Kampfraum rechts in Köchern
BemerkungenGeschichte
1974 Bewilligt mit dem Rüstungsprogramm
1974 bis 1978 abgeliefert

In all den Einsatzjahren wurden die Fahrzeuge ständig kampfwertgesteigert und den neueren Versionen angepasst
