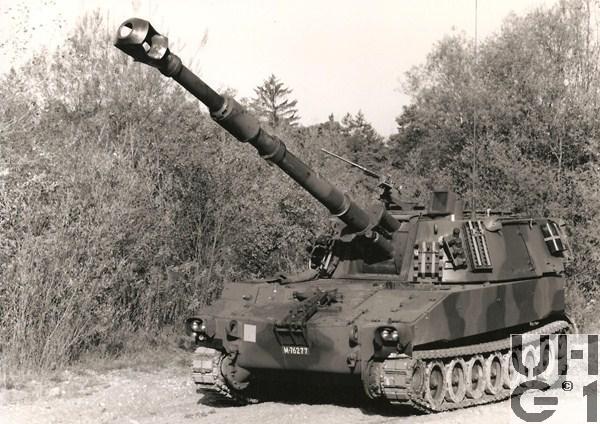

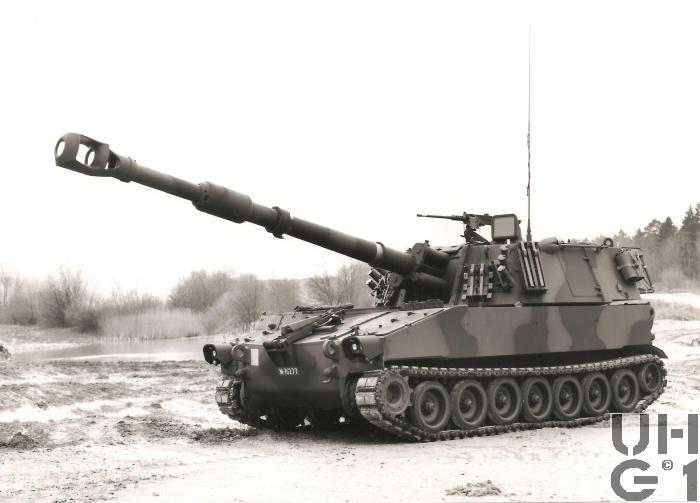

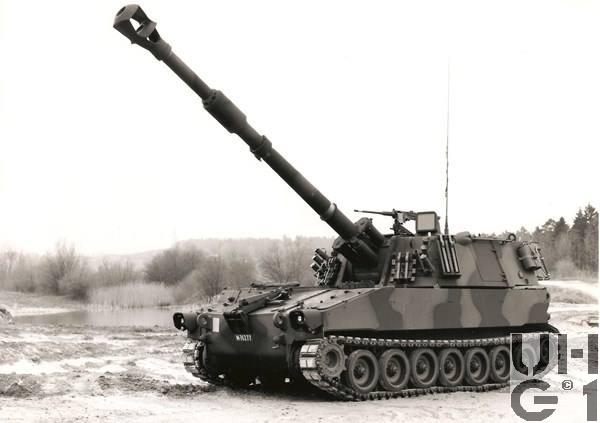

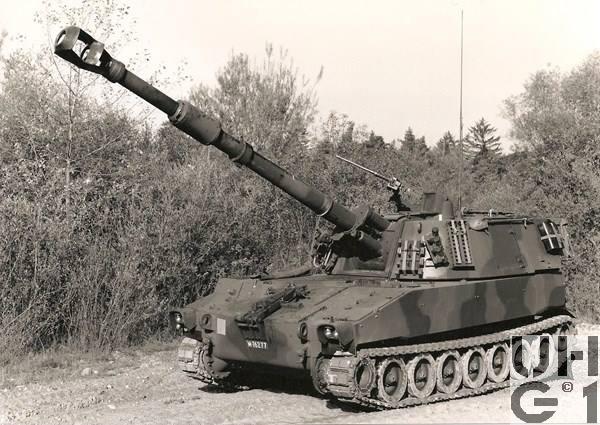

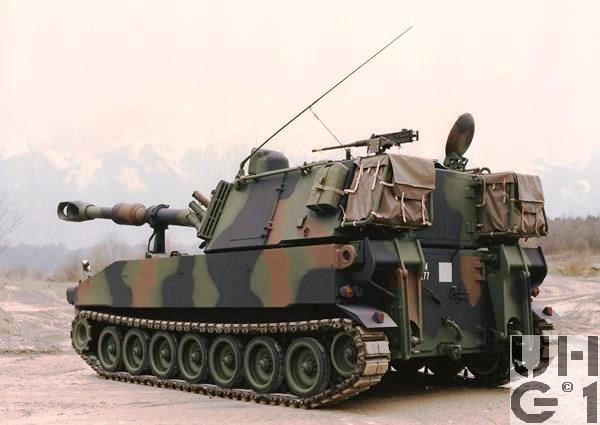

Panzerhaubitze 79 M-109A1B / L-39
Pz Hb 79 M-109

Panzerhaubitze 79 M-109A1B / L-39, Pz Hb 79 M-109 Panzerhaubitze 79 M-109A1B / L-39, Pz Hb 79 M-109 Panzerhaubitze 79 M-109A1B / L-39, Pz Hb 79 M-109 Panzerhaubitze 79 M-109A1B / L-39, Pz Hb 79 M-109 Panzerhaubitze 79 M-109A1B / L-39, Pz Hb 79 M-109



Allgemein
HerstellerAllison Division, Cleveland, Ohio, USA
HerstellungslandUSA
HerstellungsjahrBeschaffung über RP 79
Im TruppeneinsatzAbgeliefert von 1981 bis 1983
Im Einsatz bis 2003
Dann umgebaut zu Panzerhaubitze 79/95
M+ NummerM+76266 bis M+76472
KategoriePanzerartillerie
Anzahl Fahrzeuge207 Fahrzeuge
57 Fahrzeuge davon wurden mit RP 95 zur Panzerhaubitze 79/95 umgebaut
150 Fahrzeuge davon wurden mit RP 97 zur Panzerhaubitze 79/95 umgebaut
Besatzung8 Personen
1 Kommandant, steht in der Geschützführerkuppel rechts
1 Fahrer, im Wannenbug links
1 Seitenrichtkanonier K1, steht in der Notausstiegsluke links
1 Höhenrichtkanonier K2, rechts vorne im Kampfraum
1 Lader K3, links hinten im Kampfraum
1 Verschlusswart K4, rechts Mitte im Kampfraum
1 Munitionswart K5, links neben dem Geschütz im Kampfraum
1 Munitionswart K6, rechts neben dem Geschütz im Kampfraum
Gewicht25500 kg Fahrzeug Gefechtsgewicht
22800 kg Fahrzeug Leergewicht
8500 kg Turm komplett
2800 kg Antriebsgruppe
1200 kg Motor
900 kg Schalt- und Lenkgetriebe
200 kg Übertragungsgetriebe
60 kg Treibstoffbehälter
Leistungsgewicht15,88 PS/t
11,67 kW/t
Länge11150 mm Fahrzeug mit Geschützrohr nach hinten
9050 mm Fahrzeug mit Geschützrohr in Fahrstellung
6200 mm Fahrzeug ohne Geschützrohr
2850 mm Rohrüberhang vorne
4950 mm Rohrüberhang hinten
4150 mm Turmmitte bis Fahrzeugfront
2050 mm Turmmitte bis Fahrzeugheck
Breite3180 mm Fahrzeug
3120 mm Fahrzeug Wanne
3180 mm Fahrzeug über Raupenketten aussen
2380 mm Fahrzeug über Raupenketten innen
2780 mm Mittlere Spurbreite
Höhe3500 mm Fahrzeug über Antennen abgespannt
3200 mm Fahrzeug über Luckendeckel offen
3180 mm Fahrzeug über Maschinengewehr
2880 mm Fahrzeug über Rundblickfernrohr-Schutzhaube
2450 mm Fahrzeug über Turmoberkante
1570 mm Fahrzeug über Wannenoberkante
7850 mm Fahrzeug über Rohr Max. Höhe
1765 mm Fahrzeug über Rohr Max. Tiefe
2030 mm Feuerhöhe Geschütz
585 mm Achse Antriebsrad vorne
550 mm Achse Spannrad hinten
BodendruckGelände 0,81 kg/cm²
Strasse 7,17 kg/cm²
Bodenfreiheit400 mm unter Wanne
310 mm unter Seitenantrieb
Spurlänge3950 mm
9500 mm Kleinster Wendekreis
Überschreitfähigkeit1830 mm
530 mm Kletterfähigkeit
31,0° / 60% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1200 mm
Raupenbreite400 mm
Geschwindigkeit Strasse56 km/h vorwärts
11 km/h rückwärts
30 km/h Max. Innerorts (Dienstvorschrift)
60 km/h Max. Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände45 km/h vorwärts
11 km/h rückwärts
Tankinhalt500 Liter Diesel
2 Treibstoffbehälter aus glasfaserverstärktem Kunststoff
In der Wanne vorne rechts oben und unten
145 Liter / 100 km Verbrauch
350 km Reichweite
FederungPro Seite
1 Seitenantrieb mit Antriebsrad vorne
7 Doppellaufräder
1 Schwingarm vorne mit Stossdämpferbefestigung
1 doppelt wirkender hydraulischer Stossdämpfer am vordersten Schwingarm
1 Begrenzungsanschlag beim vordesten Schwingarm
5 Schwingarme mitte
7 Torsionsstäbe
1 Schwingarm hinten mit Stossdämpferbefestigung
1 doppelt wirkender hydraulischer Stossdämpfer am hintersten Schwingarm
1 Begrenzungsanschlag am hintersten Schwingarm
1 Spannzylinder hinten
1 Spannvorrichtung hinten
1 Spannrad mit Spannradarm hinten
RaupenartEndverbinderkette mit auswechselbaren Gummikissen
76 Kettenglieder neu pro Seite
6 Kettenglieder Reserve
Elektrische Spannung24 Volt
4 Batterien à  12 Volt 100 Ah
Serie-Parallel Schaltung
In der Wanne vorne links
Minus Pol an Masse
PanzerungAluminiumpanzerung als Splitterschutz
Funkgerät1 Funkstation SE-412
1 Sender-Empfänger A
1 ESM-Senderdämpfer SE-412 (ED-412)
1 Wechselsprechgerät (WSG)
1 Bordverstärker (BV)
5 Bedienungsgeräte / Monitore (BG)
5 Lärmsprechgarnituren (PSG)
1 Umschalter Radio-Off-Line
1 Antenne 2-Teilig
1 Abspannseil
1 Telefonanschlusskasten
1 Filterkasten FK 109-1
1 Kabelrolle KR 83 mit 600 m Kabel F-2E

Ab 1999
1 Funkstation SE-235/m1
1 Sender-Empfänger SE-235
1 Leistungsverstärker LV-235
1 Bordverständigungsanlage BVA SE-235
1 CS-Box Zentrales Steuergerät
1 CC-Box Steuergerät Geschützführer
3 C-Box Steuergeräte Mannschaft
2 LS-Box Lautsprecherboxen
1 Telefonanschlusskasten
1 Fahrzeugantenne FzA-235
1 Kabelrolle KR 83 mit 600 m Kabel F-2E
4 Panzersprechgarnituren PSG-235

1 Feuerleitwechselsprechanlage mit
1 Wechselsprechgerät FLWA-68/80/88

1 Artillerie Feuerleitsystem 83 mit
1 Geschützhauptanzeige GHA
2 Geschütznebenanzeigen GNA
1 Feuerstatusanzeige FSA
1 Gleichspannungsstabilisator (DC-DC Wandler)


Hauptmotor
HerstellerGeneral Motors Corporation (GMC) , Detroit, Michigan, USA
Typ8 V - 71 T
Modell Nr. 7083-7396
Anzahl Zylinder8 Zylinder V 90°
2-Takt Dieselmotor
Abgasturbolader, Typ T 18 A 94
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufende Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung385 PS / 283 kW bei 2300 U/min
Drehmoment1410 Nm bei 1600 U/min
Bohrung107,95 mm
Hub127,00 mm
Hubraum9298 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
Typx
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHersteller Allison Division GMC, Indianapolis, USA
Typ XTG-411-2A
Planetengetriebe
4 Vorwärtsgänge
2 Rückwärtsgänge
Vollast Schaltgetriebe
Drehmomentwandler mit nachgeschaltetem Planetengetriebe
Drehmomentwandler 3-teilig mit automatischer Überbrückungskupplung
Mehrscheibenkupplungen in Oel laufend, hydraulisch betätigt
Übersetzung
1. Gang 4,690:1
2. Gang 3,178:1
3. Gang 1,589:1
4. Gang 0,794:1
1. R-Gang 5,600:1
2. R-Gang 3,790:1
Seitenantrieb
Übersetzung 4,36:1


Bewaffnung
Hauptwaffe15,5 cm Panzerhaubitze 1974 L-39
15,5 cm Pz Hb 74
Hersteller Watervliet Arsenal, Watervliet, New York, USA
Technische Daten
155 mm Kaliber
6997 mm Gesamtlänge
6045 mm Rohrlänge
5034 mm Gezogener Teil
5048 mm Drallänge
48 Züge
Konstanter Rechtsdrall
- 3° bis + 54° Höhenrichtbereich
360° Seitenrichtbereich
2930 kg Geschütz komplett
1950 kg Rücklaufende Teile
1360 kg Geschützrohr ohne Bodenstück
180 kg Bodenstück mit Ring
160 kg Mündungsbremse
130 kg Verschluss
60 kg Bodenstückring
50 kg Rauchabsauger
Halbautomatischer Schraubverschluss mit Stahlringdichtung und mechanischer Schussauslösung
Rücklaufbremsen hydraulisch
Vorholer pneumatisch
Vorlaufdämpfer hydro-mechanisch
Ladevorrichtung elektro-hydraulisch
6 Schuss pro Minute Schusskadenz
18 km Schussweite Stahlgranate, EUG
18 km Schussweite Kanistergeschoss 88
22 km Schussweite Kanistergeschoss 90
Kampfmunition
15,5 cm Hb St G oZ
15,5 cm Hb R Br G oZ, Im Einsatz bis 1995
15,5 cm Hb Bel G oZ
15,5 cm Hb Ka G 88 oZ, Einsatz 1988 bis 2012
15,5 cm Hb Ka G 88/99 oZ, Einsatz 1999 bis 2012
15,5 cm Hb Ka G 90 oZ, Einsatz 1990 bis 2012
Übungsmunition
15,5 cm Hb 74 EUG oZ
Manipuliermunition
15,5 cm Hb 66 Manip G 68 oZ
15,5 cm Hb 66 Trsp Manip G oZ
Kampfladungen
15,5 cm Hb 66 Ladungen 3-7 (US)
15,5 cm Pz Hb 66 und 74 Ladg 3-7 (CH)
15,5 cm Pz Hb 74 Cont Ladg 3-7 (Einsatzreserve)
15,5 cm Pz Hb 74 Zu Ladg 8 (CH)
15,5 cm Pz Hb 74 Kan Ladg 7-9
Pz Hb 74 Kan Cont Ladg 7-9
Übungsladungen
15,5 cm Hb 74 ULadg 2
Manipulierladungen
15,5 cm Hb 66 Manip Ladg 3-7 (US)
15,5 cm Hb 66 und 74 Manip Ladg 3-7 (CH)
15,5 cm Pz Hb 74 Manip Zu Ladg 8 (CH)
Zünder
MVZ 67
MZZ 68
ZZ 80
MZZ 88
AMZ 91
ZZ 99
ZZ 01
Manipulierzünder
Manip MVZ 67
Manip MZZ 68
Manip ZZ 80
Zündpatronen
15,5 cm Hb 66 Zü Pat
Manipulierzündpatronen
15,5 cm Hb 66 Manip Zü Pat
Maschinengewehr12,7 mm Maschinengewehr 1964
Schwenkbar auf Kommandantenkuppel

Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1600 mm Länge
1140 mm Länge Lauf
8 Züge
Konstanter Rechtsdrall
381 mm Drallänge
450 - 500 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3560 kg/cm² Gasdruck
6800 m Max. Schussweite
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss mit Keilverriegelung
Einzel- und Seriefeuer
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss
Sie wird aus einem Metallkoffer zugeführt
Kampfmunition
12,7 mm MG 64 Pz-Br-Pat 64 + Pz-Br-Pat 65 Lsp gemischt 3:1 gegurtet
12,7 mm Mg 64 Pz Br Pat 65 Lsp gegurtet
Übungsmunition
12,7 mm MG 64 UPat 76 + UPat 77 Lsp 3:1 gegurtet
12,7 mm MG 64 UPat 77 Lsp gegurtet
Manipuliermunition
12,7 mm MG 64 Manip Pat
LyranKeiner
Nebelwerfer8 cm Nebelwerfer 1951
8 cm Nbw 51
Hersteller SW Thun AG
Entwickler Lacroix Frankreich
Technische Daten
80,5 mm Kaliber
345 mm Gesamtlänge
306 mm Rohrlänge
30 - 70 m Wurfweite
35 - 40 Sekunden Brenndauer
6 Nebelwerfer
2 Rampen à  je 3 Nebelwerfer
Links und rechts am Turm vorne seitlich
Elektrische Schussauslösung
Kampfmunition
8 cm Nb Pat 51 el Zü
Manipuliermunition
8 cm Manip Nb Pat 51


Munitionsvorrat
Hauptwaffe28 Geschosse
16 Geschosse Turm hinten links
5 Geschosse Wanne hinten links
5 Geschosse Wanne hinten rechts
2 Geschosse Wanne vorne rechts vor Motorraum
44 Zünder
Kampfraum links und rechts
28 CH-Ladungen 3-7
21 Zusatzladungen 8
Wannenboden links und rechts
50 Zündpatronen
Maschinengewehr1050 Schuss
10 Metall-Koffer à  105 Schuss
1 Metall-Koffer à  105 Schuss am Maschinengewehr
9 Metallkoffer à  105 Schuss links hinter dem Fahrer auf dem Wannenboden
LyranKeine
Nebelwerfer12 Patronen
6 Patronen geladen
6 Patronen im Kampfraum rechts in Köchern
BemerkungenIn all den Einsatzjahren wurden die Fahrzeuge ständig kampfwertgesteigert und den neueren Versionen angepasst
