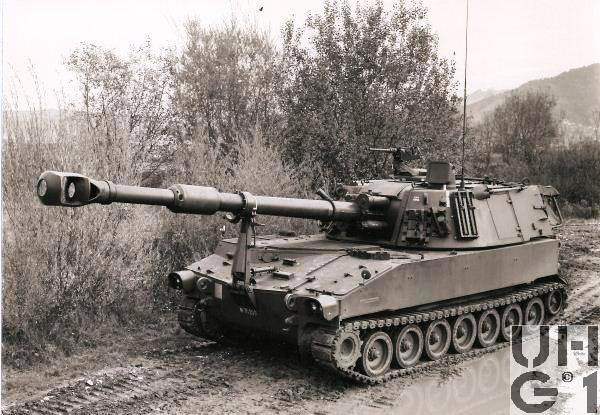

Allgemein | |
---|---|
Hersteller | Allison Division, Cleveland, Ohio, USA |
Herstellungsland | USA |
Herstellungsjahr | Beschaffung über RP 88 |
Im Truppeneinsatz | Abgeliefert von 1991 bis 1992 Im Einsatz bis 2003, dann umgebaut zu Panzerhaubitze 88/95 |
M+ Nummer | M+76473 bis M+76580 |
Anzahl Fahrzeuge | 108 Fahrzeuge 108 Fahrzeuge wurden mit RP 95 zur Panzerhaubitze 88/95 umgebaut |
Kategorie | Panzerartillerie |
Besatzung | 8 Personen 1 Kommandant, steht in der Geschützführerkuppel rechts 1 Fahrer, im Wannenbug links 1 Seitenrichtkanonier K1, steht in der Notausstiegsluke links 1 Höhenrichtkanonier K2, rechts vorne im Kampfraum 1 Lader K3, links hinten im Kampfraum 1 Verschlusswart K4, rechts Mitte im Kampfraum 1 Munitionswart K5, links neben dem Geschütz im Kampfraum 1 Munitionswart K6, rechts neben dem Geschütz im Kampfraum |
Gewicht | 25'500 kg Fahrzeug Gefechtsgewicht 22'800 kg Fahrzeug Leergewicht 8'500 kg Turm 2'800 kg Antriebsgruppe 1'200 kg Motor 900 kg Schalt- und Lenkgetriebe 200 kg Übertragungsgetriebe 60 kg Treibstoffbehälter |
Leistungsgewicht | 15,88 PS/t 11,67 kW/t |
Länge | 11'150 mm Fahrzeug mit Geschützrohr nach hinten 9'050 mm Fahrzeug mit Geschützrohr in Fahrstellung 6'200 mm Fahrzeug ohne Geschützrohr 2'850 mm Rohrüberhang vorne 4'950 mm Rohrüberhang hinten 4'150 mm Turmmitte bis Fahrzeugfront 2'050 mm Turmmitte bis Fahrzeugheck |
Breite | 3'180 mm Fahrzeug 3'120 mm Fahrzeug Wanne 3'180 mm Fahrzeug über Raupen aussen 2'380 mm Fahrzeug über Raupen innen 2'780 mm Spurweite |
Höhe | 3'500 mm Fahrzeug über Antennen abgespannt 3'200 mm Fahrzeug über Luckendeckel offen 3'180 mm Fahrzeug über Maschinengewehr 2'880 mm Fahrzeug über Rundblickfernrohr-Schutzhaube 2'450 mm Fahrzeug über Turmoberkante 1'570 mm Fahrzeug über Wannenoberkante 7'850 mm Fahrzeug über Rohr Max. Höhe 1'765 mm Fahrzeug über Rohr Max. Tiefe 2'030 mm Feuerhöhe Geschütz 585 mm Achse Antriebsrad vorne 550 mm Achse Spannrad hinten |
Bodendruck | Gelände 0,81 kg/cm² Strasse 7,17 kg/cm² |
Bodenfreiheit | 400 mm unter Wanne 310 mm unter Seitenantrieb |
Spurlänge | 3'950 mm 9'500 mm Kleinster Wendekreis |
Überschreitfähigkeit | 1'830 mm 530 mm Kletterfähigkeit 31,0° / 60% Steigfähigkeit 16,5° / 30% Querneigung |
Watfähigkeit | 1'200 mm |
Raupenbreite | 400 mm |
Geschwindigkeit Strasse | 56 km/h vorwärts 11 km/h rückwärts 30 km/h Max. Innerorts (Dienstvorschrift) 60 km/h Max. Ausserorts (Dienstvorschrift) |
Geschwindigkeit Gelände | 45 km/h vorwärts 11 km/h rückwärts |
Tankinhalt | 500 Liter Diesel 2 Treibstoffbehälter aus glasfaserverstärktem Kunststoff In der Wanne vorne rechts oben und unten 145 Liter / 100 km Verbrauch 350 km Reichweite |
Fahrwerk | Pro Seite 1 Seitenantrieb mit Antriebsrad vorne 7 Doppellaufräder 1 Schwingarm vorne mit Stossdämpferbefestigung 1 doppelt wirkender hydraulischer Stossdämpfer am vordersten Schwingarm 1 Begrenzungsanschlag beim vordesten Schwingarm 5 Schwingarme mitte 7 Torsionsstäbe 1 Schwingarm hinten mit Stossdämpferbefestigung 1 doppelt wirkender hydraulischer Stossdämpfer am hintersten Schwingarm 1 Begrenzungsanschlag am hintersten Schwingarm 1 Spannzylinder hinten 1 Spannvorrichtung hinten 1 Spannrad mit Spannradarm hinten 1 Endverbinderraupe |
Raupenart | Endverbinderraupe mit auswechselbaren Gummikissen 76 Raupenglieder neu pro Seite 6 Raupenglieder Reserve |
Elektrische Spannung | 24 Volt 4 Batterien à  12 Volt 100 Ah Serie- Parallel Schaltung In der Wanne vorne links Minus Pol an Masse |
Panzerung | Aluminiumpanzerung als Splitterschutz |
Übermittlungsmittel | 1 Funkstation SE-412 1 Sender-Empfänger A 1 ESM-Senderdämpfer SE-412 (ED-412) 1 Wechselsprechgerät (WSG) 1 Bordverstärker (BV) 5 Bedienungsgeräte / Monitore (BG) 5 Lärmsprechgarnituren (PSG) 1 Umschalter Radio-Off-Line 1 Antenne 2-Teilig 1 Abspannseil 1 Telefonanschlusskasten 1 Filterkasten FK 109-1 1 Kabelrolle KR 83 mit 600 m Kabel F-2E Ab 1999 1 Funkstation SE-235/m1 1 Sender-Empfänger SE-235 1 Leistungsverstärker LV-235 1 Bordverständigungsanlage BVA SE-235 1 CS-Box Zentrales Steuergerät 1 CC-Box Steuergerät Geschützführer 3 C-Box Steuergeräte Mannschaft 2 LS-Box Lautsprecherboxen 1 Telefonanschlusskasten 1 Fahrzeugantenne FzA-235 1 Kabelrolle KR 83 mit 600 m Kabel F-2E 4 Panzersprechgarnituren PSG-235 1 Feuerleitwechselsprechanlage mit 1 Wechselsprechgerät FLWA-68/80/88 1 Artillerie Feuerleitsystem 83 mit 1 Geschützhauptanzeige GHA 2 Geschütznebenanzeigen GNA 1 Feuerstatusanzeige FSA 1 Gleichspannungsstabilisator (DC-DC Wandler) |
Hauptmotor | |
Hersteller | General Motors Corporation (GMC) , Detroit, Michigan, USA |
Typ | 8 V - 71 T Modell Nr. 7083-7396 |
Anzahl Zylinder | 8 Zylinder V 90° 2-Takt Dieselmotor Abgasturbolader, Typ T 18 A 94 Mechanisches Spülgebläse 1 Einspritzeinheit 4 Auslassventile pro Zylinder Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufende Nockenwellen angetrieben Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad Druckumlaufschmierung |
Leistung | 385 PS / 283 kW bei 2'300 U/min |
Drehmoment | 1'410 Nm bei 1'600 U/min |
Bohrung | 107,95 mm |
Hub | 127,00 mm |
Hubraum | 9'298 cm³ |
Treibstoff | Diesel |
Antriebslage | Vorne |
Hilfsmotor | |
Hersteller | Kein Hilfsmotor eingebaut |
Typ | x |
Anzahl Zylinder | x |
Leistung | x |
Bohrung | x |
Hub | x |
Hubraum | x cm³ |
Treibstoff | x |
Getriebe | |
Typ | Hersteller Allison Division GMC, Indianapolis, USA Typ XTG-411-2A Planetengetriebe 4 Vorwärtsgänge 2 Rückwärtsgänge Vollast Schaltgetriebe Drehmomentwandler mit nachgeschaltetem Planetengetriebe Drehmomentwandler 3-teilig mit automatischer Überbrückungskupplung Mehrscheibenkupplungen in Oel laufend, hydraulisch betätigt Übersetzung 1. Gang 4,690:1 2. Gang 3,178:1 3. Gang 1,589:1 4. Gang 0,794:1 1. R-Gang 5,600:1 2. R-Gang 3,790:1 Seitenantrieb Übersetzung 4,36:1 |
Bewaffnung | |
Hauptwaffe | 15,5 cm Panzerhaubitze 1974 L-39 15,5 cm Pz Hb 74 Hersteller Watervliet Arsenal, Watervliet, New York, USA Technische Daten 155 mm Kaliber 6'997 mm Gesamtlänge 6'045 mm Rohrlänge 5'034 mm Gezogener Teil 5'048 mm Drallänge 48 Züge Konstanter Rechtsdrall - 3° bis + 54° Höhenrichtbereich 360° Seitenrichtbereich 2'930 kg Geschütz 1'950 kg Rücklaufende Teile 1'360 kg Geschützrohr ohne Bodenstück 180 kg Bodenstück mit Ring 160 kg Mündungsbremse 130 kg Verschluss 60 kg Bodenstückring 50 kg Rauchabsauger Halbautomatischer Schraubverschluss mit Stahlringdichtung und mechanischer Schussauslösung Rücklaufbremsen hydraulisch Vorholer pneumatisch Vorlaufdämpfer hydro-mechanisch Ladevorrichtung elektro-hydraulisch 6 Schuss pro Minute Schusskadenz 18 km Schussweite Stahlgranate, EUG 18 km Schussweite Kanistergeschoss 88 22 km Schussweite Kanistergeschoss 90 Kampfmunition 15,5 cm Hb St G oZ, Gewicht 42,1 kg 15,5 cm Hb R Br G oZ, Gewicht 43,3 kg, im Einsatz bis 1995 15,5 cm Hb Bel G oZ, Gewicht 44,3 kg 15,5 cm Hb Ka G 88 oZ, Gewicht 46,3 kg, Einsatz 1988 bis 2012 15,5 cm Hb Ka G 88/99 oZ, Einsatz 1999 bis 2012 15,5 cm Hb Ka G 90 oZ, Gewicht 41,6 kg, Einsatz 1990 bis 2012 Übungsmunition 15,5 cm Hb 74 EUG o Z, Gewicht 42,1 kg Manipuliermunition 15,5 cm Hb 66 Manip G 68 oZ 15,5 cm Hb 66 Trsp Manip G oZ Kampfladungen 15,5 cm Hb 66 Ladungen 3-7 (US) 15,5 cm Pz Hb 66 und 74 Ladg 3-7 (CH) 15,5 cm Pz Hb 74 Cont Ladg 3-7 (Einsatzreserve) 15,5 cm Pz Hb 74 Zu Ladg 8 (CH) 15,5 cm Pz Hb 74 Kan Ladg 7-9 Pz Hb 74 Kan Cont Ladg 7-9 Übungsladungen 15,5 cm Hb 74 ULadg 2 Manipulierladungen 15,5 cm Hb 66 Manip Ladg 3-7 (US) 15,5 cm Hb 66 und 74 Manip Ladg 3-7 (CH) 15,5 cm Pz Hb 74 Manip Zu Ladg 8 (CH) Zünder MVZ 67 MZZ 68 ZZ 80 MZZ 88 AMZ 91 ZZ 99 ZZ 01 Manipulierzünder Manip MVZ 67 Manip MZZ 68 Manip ZZ 80 Zündpatronen 15,5 cm Hb 66 Zü Pat Manipulierzündpatronen 15,5 cm Hb 66 Manip Zü Pat |
Maschinengewehr | 12,7 mm Maschinengewehr 1964 Entwickler John Moses Browning Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B) Technische Daten 12,7 mm Kaliber 1'600 mm Länge 1'140 mm Länge Lauf 8 Anzahl Züge 450 - 500 Schuss / Minute Schusskadenz 890 m / Sekunde Anfangsgeschwindigkeit 3'560 kg/cm² Gasdruck 6'800 m Max. Schussweite 38 kg Gewicht mit Lauf 26 kg Gewicht ohne Lauf 16 kg Metallkoffer gefüllt für Munition 12 kg Gewicht des Laufes 20 kg Gewicht Dreibeinlafette Einsatz gegen weiche Ziele Einzelfeuer bis 800 m Seriefeuer bis 500 m Einsatz gegen harte Ziele Einzelfeuer bis 500 m Einsatz gegen Luftziele Serien à 8 - 12 Schuss bis 1'000 m Luftgekühlte Automatenwaffe Rückstosslader Blockverschluss und Keilverriegelung Einzel- und Seriefeuer Die Munition ist abgefüllt in Metallgurten zu 105 Schuss Sie wird aus einem Metall-Koffer zugeführt Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt Kampfmunition 12,7 mm Mg 64 Pz-Br-Pat 64+Pz Br Pat 65 Lsp gemischt 3:1 gegurtet 12,7 mm Mg 64 Pz-Br-Pat 65 Lsp gegurtet Übungsmunition 12,7 mm Mg 64 UPat o Lsp 12,7 mm Mg 64 UPat 76 + UPat 77 Lsp 3:1 gegurtet 12,7 mm Mg 64 UPat 77 Lsp gegurtet Manipuliermunition 12,7 mm Mg 64 Manip Pat |
Lyran | Keiner |
Nebelwerfer | 7,6 cm Nebelwerfer 1987 7,6 cm Nbw 87 Hersteller SW Thun AG Entwickler Diehl Deutschland Technische Daten 76 mm Kaliber 5 Sekunder Dauer Aufbau Nebelwand 90 - 200 Sekunden Dauer des Nebels 100 - 120 m Nebelwandbreite pro Salve links und rechts 50 - 90 m Wurfweite 6 Nebelwerfer 2 Rampen à je 3 Nebelwerfer Links und rechts am Turm vorne Elektrische Auslösung Kampfmunition 7,6 cm Nb Pat 87 el Zü, Gewicht 1,180 kg 7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg Übungsmunition 7,6 cm U Nb Pat 90 el Zü, Gewicht 1,180 kg 7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg Manipuliermunition 7,6 cm Manip Nb Pat |
Munitionsvorrat | |
Hauptwaffe | 28 Geschosse 16 Geschosse Turm hinten links 5 Geschosse Wanne hinten links 5 Geschosse Wanne hinten rechts 2 Geschosse Wanne vorne rechts vor Motorraum 64 Zünder Kampfraum links und rechts 28 CH-Ladungen 3-7 21 Zusatzladungen 8 Wannenboden links und rechts 50 Zündpatronen |
Maschinengewehr | 1'050 Schuss 10 Metall-Koffer à  105 Schuss 1 Metall-Koffer à  105 Schuss am Maschinengewehr 9 Metall-Koffer à  105 Schuss links hinter dem Fahrer auf dem Wannenboden |
Lyran | Keine |
Nebelwerfer | 12 Patronen 6 Patronen geladen 6 Patronen im Kampfraum rechts in Köchern |
Bemerkungen | Die wichtigsten Änderungen von der Pz Hb 79 zur Pz Hb 88 Luftfilter Motor Kühlsystem Spannungsregler und Halterung Heizung Mannschaftsraum Lenkung Munitionshalter Wanne Munitionsbehälter Turm Verriegelung Notausstieg Richter Neuer Kombinationsschlüssel/Tempierschlüssel zu Zünder MZZ 88 7,6 cm Nebelwerfer 87 Neu sind 64 Zünder anstelle von 44 Mit nun total 581 Pz Hb M-109, die in 31 Pz Hb Abteilungen eingeteilt waren, verfügte die Schweizer Armee weltweit über eine der grössten Flotten an Pz Hb M-109. |
