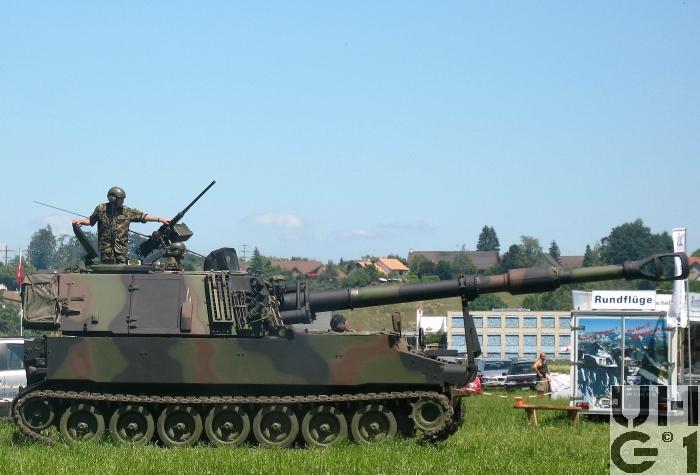

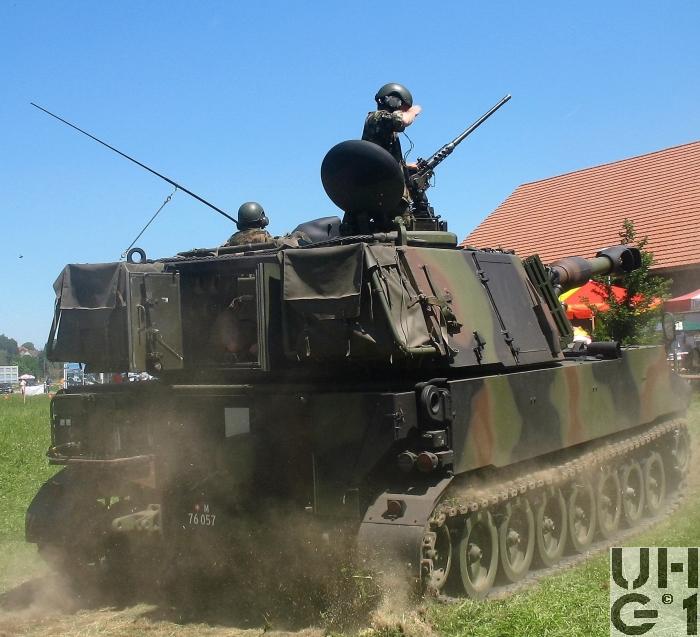

Panzerhaubitze 66/74 M-109 / L-39 SELAN
Pz Hb 66/74 SELAN

Panzerhaubitze 66/74 M-109 / L-39 SELAN, Pz Hb 66/74 SELAN Panzerhaubitze 66/74 M-109 / L-39 SELAN, Pz Hb 66/74 SELAN



Allgemein
HerstellerCATAB, Cleveland Army Tank Automotive Plant, Ohio, USA
K+W Thun, Schweiz
HerstellungslandUSA
Schweiz
HerstellungsjahrBeschaffung Fahrzeuge über RP 68 / I
Beschaffung Umbau über AEB 96 bis 98
Im TruppeneinsatzUmgebaut aus Pz Hb 66/74
Abgeliefert 1996 bis 1998
Einsatz 1998 bis 2003
M+ NummerDiverse Serie 1 Fahrzeuge M+76015 bis M+76145
KategoriePanzerartillerie
Anzahl Fahrzeuge108 Fahrzeuge
Besatzung8 Personen
1 Kommandant, steht in der Geschützführerkuppel rechts
1 Fahrer, im Wannenbug links
1 Seitenrichtkanonier K1, steht in der Notausstiegsluke links
1 Höhenrichtkanonier K2, rechts vorne im Kampfraum
1 Lader K3, links hinten im Kampfraum
1 Verschlusswart K4, rechts Mitte im Kampfraum
1 Munitionswart K5, links neben dem Geschütz im Kampfraum
1 Munitionswart K6, rechts neben dem Geschütz im Kampfraum
Gewicht25'500 kg Fahrzeug Gefechtsgewicht
22'800 kg Fahrzeug Leergewicht
8'500 kg Turm
2'800 kg Antriebsgruppe
1'200 kg Motor
900 kg Schalt- und Lenkgetriebe
200 kg Übertragungsgetriebe
60 kg Treibstoffbehälter
Leistungsgewicht15,88 PS/t
11,67 kW/t
Länge11'150 mm Fahrzeug mit Geschützrohr nach hinten
9'050 mm Fahrzeug mit Geschützrohr in Fahrstellung
6'200 mm Fahrzeug ohne Geschützrohr
2'850 mm Rohrüberhang vorne
4'950 mm Rohrüberhang hinten
4'150 mm Turmmitte bis Fahrzeugfront
2'050 mm Turmmitte bis Fahrzeugheck
Breite3'180 mm Fahrzeug
3'120 mm Fahrzeug Wanne
3'180 mm Fahrzeug über Ketten aussen
2'380 mm Fahrzeug über Ketten innen
2'780 mm Spurweite (Kettenmitte)
Höhe3'500 mm Fahrzeug über Antennen abgespannt
3'200 mm Fahrzeug über Luckendeckel offen
3'180 mm Fahrzeug über Maschinengewehr
2'880 mm Fahrzeug über Rundblickfernrohr-Schutzhaube
2'450 mm Fahrzeug über Turmoberkante
1'570 mm Fahrzeug über Wannenoberkante
7'850 mm Fahrzeug über Rohr Max. Höhe
1'765 mm Fahrzeug über Rohr Max. Tiefe
2'030 mm Feuerhöhe Geschütz
585 mm Achse Antriebsrad vorne
550 mm Achse Spannrad hinten
BodendruckGelände 0,81 kg/cm²
Strasse 7,17 kg/cm²
Bodenfreiheit360 mm
Spurlänge3'960 mm
9'500 mm Kleinster Wendekreis
Überschreitfähigkeit1'830 mm
530 mm Kletterfähigkeit
31,0° / 60% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'200 mm
Raupenbreite400 mm
Geschwindigkeit Strasse56 km/h vorwärts
11 km/h rückwärts
30 km/h Max. Innerorts (Dienstvorschrift)
60 km/h Max. Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände45 km/h vorwärts
11 km/h rückwärts
Tankinhalt500 Liter Diesel
2 Treibstoffbehälter aus glasfaserverstärktem Kunststoff
In der Wanne vorne rechts oben und unten
145 Liter / 100 km Verbrauch
350 km Reichweite
FahrwerkPro Seite
1 Seitenantrieb mit Antriebsrad vorne
7 Doppellaufräder
1 Schwingarm vorne mit Stossdämpferbefestigung
1 doppelt wirkender hydraulischer Stossdämpfer am vordersten Schwingarm
1 Begrenzungsanschlag beim vordesten Schwingarm
5 Schwingarme mitte
7 Torsionsstäbe
1 Schwingarm hinten mit Stossdämpferbefestigung
1 doppelt wirkender hydraulischer Stossdämpfer am hintersten Schwingarm
1 Begrenzungsanschlag am hintersten Schwingarm
1 Spannzylinder hinten
1 Spannvorrichtung hinten
1 Spannrad mit Spannradarm hinten
RaupenartEndverbinderkette mit auswechselbaren Gummikissen
76 Kettenglieder neu pro Seite
6 Kettenglieder Reserve
Elektrische Spannung24 Volt
4 Vliesakkus A 12 Volt 100 Ah
Serie- Parallel Schaltung
In der Wanne vorne links
Minus Pol an Masse
PanzerungAluminiumpanzerung als Splitterschutz
Übermittlungsmittel1 Funkstation SE-412
1 Sender-Empfänger A
1 ESM-Senderdämpfer SE-412 (ED-412)
1 Wechselsprechgerät (WSG)
1 Bordverstärker (BV)
5 Bedienungsgeräte / Monitore (BG)
5 Lärmsprechgarnituren (PSG)
1 Umschalter Radio-Off-Line
1 Antenne 2-Teilig
1 Abspannseil
1 Telefonanschlusskasten
1 Filterkasten FK 109-1
1 Kabelrolle KR 83 mit 600 m Kabel F-2E

Ab 1999
1 Funkstation SE-235/m1
1 Sender-Empfänger SE-235
1 Leistungsverstärker LV-235
1 Bordverständigungsanlage BVA SE-235
1 CS-Box Zentrales Steuergerät
1 CC-Box Steuergerät Geschützführer
3 C-Box Steuergeräte Mannschaft
2 LS-Box Lautsprecherboxen
1 Telefonanschlusskasten
1 Fahrzeugantenne FzA-235
1 Kabelrolle KR 83 mit 600 m Kabel F-2E
4 Panzersprechgarnituren PSG-235

1 Feuerleitwechselsprechanlage mit
1 Wechselsprechgerät FLWA-68/80/88

1 Artillerie Feuerleitsystem 83 mit
1 Geschützhauptanzeige GHA
2 Geschütznebenanzeigen GNA
1 Feuerstatusanzeige FSA
1 Gleichspannungsstabilisator (DC-DC Wandler)


Hauptmotor
HerstellerGeneral Motors Corporation (GMC) , Detroit, Michigan, USA
Typ8 V - 71 T
Modell Nr. 7083-7399
Anzahl Zylinder8 Zylinder V 90°
2-Takt Dieselmotor
Abgasturbolader, Typ T 3030
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufende Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung374 PS / 275 kW bei 2'300 U/min
Drehmoment1'320 Nm bei 1'600 U/min
Bohrung107,95 mm
Hub127,00 mm
Hubraum9'298 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
Typx
Anzahl Zylinderx
Leistungx
Bohrungx
Hubx
Hubraumx cm³
Treibstoffx


Getriebe
TypHersteller Allison Division GMC, Indianapolis, USA
Typ XTG-411-2A
Planetengetriebe
4 Vorwärtsgänge
2 Rückwärtsgänge
Vollast Schaltgetriebe
Drehmomentwandler mit nachgeschaltetem Planetengetriebe
Drehmomentwandler 3-teilig mit automatischer Überbrückungskupplung
Mehrscheibenkupplungen in Oel laufend, hydraulisch betätigt
Übersetzung
1. Gang 4,690:1
2. Gang 3,178:1
3. Gang 1,589:1
4. Gang 0,794:1
1. R-Gang 5,600:1
2. R-Gang 3,790:1
Seitenantrieb
Übersetzung 4,36:1


Bewaffnung
Hauptwaffe15,5 cm Panzerhaubitze 1974 L-39
15,5 cm Pz Hb 74
Hersteller Watervliet Arsenal, Watervliet, New York, USA
Technische Daten
155 mm Kaliber
6'997 mm Gesamtlänge
6'045 mm Rohrlänge
5'034 mm Gezogener Teil
5'048 mm Drallänge
48 Züge
Konstanter Rechtsdrall
- 3° bis + 54° Höhenrichtbereich
360° Seitenrichtbereich
2'930 kg Geschütz
1'950 kg Rücklaufende Teile
1'360 kg Geschützrohr ohne Bodenstück
180 kg Bodenstück mit Ring
160 kg Mündungsbremse
130 kg Verschluss
60 kg Bodenstückring
50 kg Rauchabsauger
Halbautomatischer Schraubverschluss mit Stahlringdichtung und mechanischer Schussauslösung
Rücklaufbremsen hydraulisch
Vorholer pneumatisch
Vorlaufdämpfer hydro-mechanisch
Ladevorrichtung elektro-hydraulisch
6 Schuss pro Minute Schusskadenz
18 km Schussweite Stahlgranate, EUG
18 km Schussweite Kanistergeschoss 88
22 km Schussweite Kanistergeschoss 90
Kampfmunition
15,5 cm Hb Ladungen 3-7 (US)
15,5 cm Pz Hb Ladg 3-7 (CH)
15,5 cm Pz Hb Cont Ladg 3-7 (Einsatzreserve)
15,5 cm Pz Hb Zu Ladg 8 (CH)
15,5 cm Pz Hb Kan Ladg 7-9
Pz Hb Kan Cont Ladg 7-9
Übungsladungen
15,5 cm Hb ULadg 2
Manipulierladungen
15,5 cm Hb Manip Ladg 3-7 (US)
15,5 cm Hb Manip Ladg 3-7 (CH)
15,5 cm Pz Hb Manip Zu Ladg 8 (CH)
Zünder
MVZ 67
MZZ 68
ZZ 565
ZZ 80
MZZ 88
AMZ 91
ZZ 99
ZZ 01
Manipulierzünder
Manip MVZ 67
Manip MZZ 68
Manip ZZ 565
Manip ZZ 80
Zündpatronen
15,5 cm Hb 66 Zü Pat
Manipulierzündpatronen
15,5 cm Hb 66 Manip Zü Pat
Maschinengewehr12,7 mm Maschinengewehr 1964
Entwickler John Moses Browning
Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1'600 mm Länge
1'140 mm Länge Lauf
8 Anzahl Züge
450 - 500 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3'560 kg/cm² Gasdruck
6'800 m Max. Schussweite
38 kg Gewicht mit Lauf
26 kg Gewicht ohne Lauf
16 kg Metall-Koffer gefüllt für Munition
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Einsatz gegen weiche Ziele
Einzelfeuer bis 800 m
Seriefeuer bis 500 m
Einsatz gegen harte Ziele
Einzelfeuer bis 500 m
Einsatz gegen Luftziele
Serien à 8 - 12 Schuss bis 1'000 m
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss und Keilverriegelung
Einzel- und Seriefeuer
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss
Sie wird aus einem Metall-Koffer zugeführt
Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt
Kampfmunition
12,7 mm Mg 64 Pz-Br-Pat 64+Pz Br Pat 65 Lsp gemischt 3:1 gegurtet
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp gegurtet
Übungsmunition
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp 3:1 gegurtet
12,7 mm Mg 64 UPat 77 Lsp gegurtet
Manipuliermunition
12,7 mm Mg 64 Manip Pat
LyranKeiner
Nebelwerfer8 cm Nebelwerfer 1951
8 cm Nbw 51
Hersteller SW Thun AG
Entwickler Lacroix Frankreich
Technische Daten
80,5 mm Kaliber
345 mm Gesamtlänge
306 mm Rohrlänge
30 - 70 m Wurfweite
35 - 40 Sekunden Brenndauer
6 Nebelwerfer
2 Rampen à  je 3 Nebelwerfer
Links und rechts am Turm vorne seitlich
Elektrische Schussauslösung
Kampfmunition
8 cm Nb Pat 51 el Zü
Manipuliermunition
8 cm Manip Nb Pat 51


Munitionsvorrat
Hauptwaffe28 Geschosse
16 Geschosse Turm hinten links
5 Geschosse Wanne hinten links
5 Geschosse Wanne hinten rechts
2 Geschosse Wanne vorne rechts vor Motorraum
44 Zünder
Kampfraum links und rechts
28 Ladungen 3-7
21 Zusatzladungen 8
Wannenboden links und rechts
50 Zündpatronen
Maschinengewehr1'050 Schuss
10 Metall-Koffer à  105 Schuss
1 Metall-Koffer à  105 Schuss am Maschinengewehr
9 Metallkoffer à  105 Schuss links hinter dem Fahrer auf dem Wannenboden
LyranKeine
Nebelwerfer12 Patronen
6 Patronen geladen
6 Patronen im Kampfraum rechts in Köchern
BemerkungenSELAN = Sanierung Elektrische Anlage
Ersatz 100 A Alternator durch 180 A Alternator
Ersatz Gleichrichter
Ersatz Spannungsregler
Ersatz Bleiakkus durch wartungsfreie Gel-Akkus
Neue Fremdstromsteckdose / Ladestromsteckdose / Aggregatesteckdose
Zusätzliches Aggregat Benzin-Elektrisch am Fahrzeugheck links
Neuer Verteilerkasten Motorraum
Neue Verteildose Wanne
Neuer Instrumentenkasten Fahrer
Fahrer-Aussenanzeige
Neuer Schaltkasten Heizung / Lüftung
Blitzschutz / Telefon Anschlusskasten
Neue Rückspiegel analog Pz 87
Hydraulisch betätigte Kupplung für Seitenrichtgetriebe
Neue Umschaltklappe Lüftung Fahrerraum
Die Werkzeugkästen hinten links und rechts werden durch einen neuen Kasten hinten rechts ersetzt
Neue Verladeordnung Stgw 90
Neue Verladeordnung Munition GP 90
Neue Verladeordnung Tarnnetze, je ein Tarnnetzkorb am Turm links und rechts vorne aussen
Neue Aussenhalterungen am Turmheck links und rechts für Gefechtspackung 90
Fleckentarnanstrich

Als nach über 25 Jahren Einsatzzeit an den Pz Hb 66/74 diverse Schäden, vor allem am Elektrischen, auftraten, wurden die Fahrzeuge einer grösseren Revision unterzogen, ebenso wurde die elektrische Anlage der Wanne komplett erneuert.
Die 108 so revidierten Pz Hb 66/74 SELAN kamen aber alle nicht mehr in den Einsatz, wurden doch zum selben Zeitpunkt bereits die ersten Pz Hb KAWEST L47 an die Truppen übergeben.
Ca. 15 Fahrzeuge wurden an Sammler und Museen abgegeben, der Rest wurde verschrottet!
