20 mm Flab Kan 37

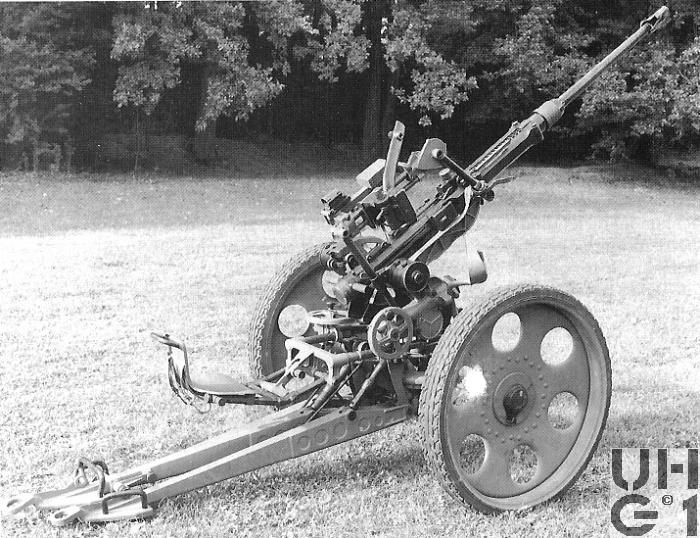

20 mm Fliegerabwehr Kanone Modell 1937, Foto KTA


Allgemeines
Militärische Bezeichnung20 mm Flab Kan Oe 37
HerstellerWerkzeugmaschinenfabrick Oerlikon Bührle Zürich
Entwickler Werkzeugmaschinenfabrick Oerlikon Bührle Zürich
LizenzKeine
EingeteiltLeichte Flab Batterien
Ortsflab Detachemente
Selbstschutz der schweren Flab Bttr
Eingeführt1937
Ausgemustert1953
Anzahl Geschütze363 Geschütze


Abmessungen
Länge Fahrbereit
Länge Feuerbereit
Breite
Höhe
Feuerhöhe880 mm Räderfeuerstellung
870 mm Dreispreizenstellung
1300 mm Schulterstütze
Spurweite1210 mm


Kanone
Kaliber20 mm
Rohrlänge1400 mm
Anzahl Züge9
Drall5° Rechtsdrall konstant
MündungMündungstrichter
KühlungLuft
VerschlusssystemMassenverschluss
VorlaufDurch Vorholfeder
RücklaufDurch Rückstoss, von Vorhol- und Pufferfeder aufgefangen
AbzugMechanisch
830 m/s Geschoss Anfangsgeschwindigkeit
Die Munitionszuführung erfolgt mit Stangenmagazinen à  15 Schuss von oben
280 Schuss / Minute Feuergeschwindigkeit


Munition
ÃœbungsmunitionBlindes Geschoss mit Leuchtspur
Blindes Geschoss ohne Leuchtspur
Fiktiv Geschoss
Kampfmunition
Munitionsvorrat15 Schuss in Kastenmagazin geladen
60 Schuss in 4 Kastenmagazinen in der Munitionsfeldkiste


Zubehör
ZubehörMunitionsfeldkiste mit 5 Kastenmagazinen
Kreiskornkiste
Rundblickzielfernrohr in Blechkiste
Werkzeug- und Ersatzteilkiste
Schulterstütze


Bemerkungen
BemerkungenBedienung
1 Unteroffizier
1 Schütze
1 Distanzeinsteller
1 Lader
1 Munitionszuträger

Spezielles
Waffe kann ab Schulterstütze eingesetzt werden
Geschütz kann zum Basten (Pferdetransport) zerlegt werden

Zugfahrzeug
Dodge CC 4x4
Dodge WC 4x4
