Geschütze > Fliegerabwehr > 34 mm Flab Kan 38

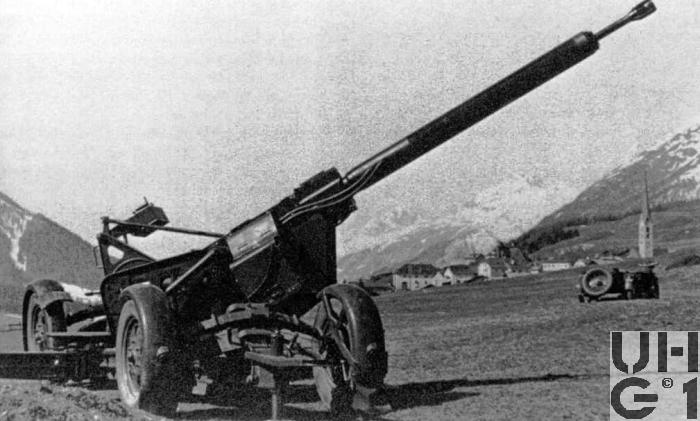

34 mm Flab Kan 38
Allgemeines | |
|---|---|
| Militärische Bezeichnung | 34 mm Flab Kan 38 |
| Hersteller | Eidgenössische Waffenfabrik Bern |
| Lizenz | Keine |
| Eingeteilt | Flugplatz Fliegerabwehr Batterien Stauwehr Fliegerabwehr Batterien |
| Eingeführt | 1938 |
| Ausgemustert | 1950, dann Umbau zu 34 mm Flab Kan 42 |
| Anzahl Geschütze | 205 Geschütze |
Abmessungen | |
| Länge Fahrbereit | 7'800 mm |
| Länge Feuerbereit | 4'500 mm |
| Breite | 1'900 mm 3'550 mm Feuerbereit |
| Höhe | 1'700 mm 1'400 mm Feuerbereit |
| Feuerhöhe | 1'060 mm |
| Spurweite | 1'450 mm 3'100 mm Radstand |
Kanone | |
| Kaliber | 34 mm |
| Rohrlänge | 2'760 mm Patronenlager - Mündungsbremse |
| Anzahl Züge | 24 |
| Drall | 6° Konstant |
| Mündung | Mündungsbremse mit auswechselbaren Brems- und Blindringen zur Rücklaufregulierung |
| Kühlung | Wasserkühlung 80 Liter Total 48 Liter im Reservoir der Oberlafette 32 Liter im Kühlmantel der Kanone |
| Verschlusssystem | Rückstosslader mit beweglichem Lauf Gesteuerter und verriegelter Kniegelenkverschluss |
| Vorlauf | Schliessfeder |
| Rücklauf | Durch Schliess- und Pufferfeder aufgefangen |
| Abzug | Fussabzug für Einezel- und Seriefeuer |
Munition | |
| Ãœbungsmunition | Ãœbungsgranaten mit Leuchtspur Blindgeschosse mit Leuchtspur Blindgeschosse ohne Leuchtspur Fiktivgeschosse |
| Kampfmunition | Stahlgranaten mit Leuchtspur Panzergranaten Vollgeschoss mit Leuchtspur Panzergranaten Vollgeschoss mit Leuchtspur und ballistischer Haube |
| Munitionsvorrat | 2 Gurtenkisten mit je 60 Schuss auf dem Geschütz Davon 1 Gurtenkiste geladen 4 Gurtenkisten zu je 60 Schuss gegurtet beim Geschütz |
Zubehör | |
| Zubehör | Pro Geschütz 6 Gurtenkisten 390 Gurtenglieder 1 Fernrohrkiste 1 Werkzeugkiste 1 Geschützblache 1 Schutzhülle für Richtvorrichtung 1 Mündungskappe mit Katzenauge 1 Etui aus Segeltuch mit Spezialschlüssel 1 Etui aus Segeltuch mit 1 Putzstock 1 Stechschaufel 1 Pickelhaue 1 Wagenbürste 1 Wassereimer aus Segeltuch 1 Wassertrichter 2 Zugseile 10 Manipulierpatronen Pro 3 Geschütze 1 Fernrohrkiste (Reserve) 1 Kiste mit Kontrollvisier Pro Flpl.Flab.Bttr., Stauwehr-Flab.Bttr. bzw. 34 mm Wafm 1 Kiste für Waffenmechaniker |
Bemerkungen | |
| Bemerkungen | Bedienung 1 Geschützchef 1 Schiessender 1 Schiessgehilfe 1 Lader 1 Hilfslader 2 Munitionswarte Zugfahrzeug GMC CCKW 352 4t 6x6 GMC CCKW 353 4t 6x6 Saurer, Berna, FBW 5t 4x4 |
