15 cm Haubitze 1942 L28

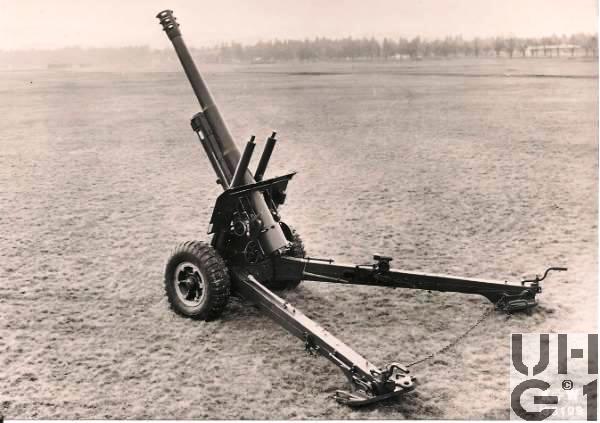

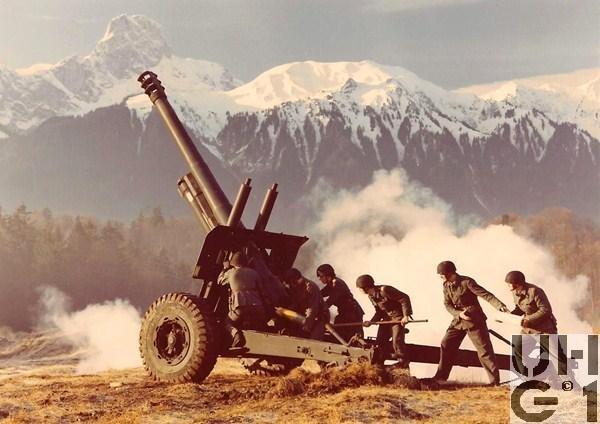

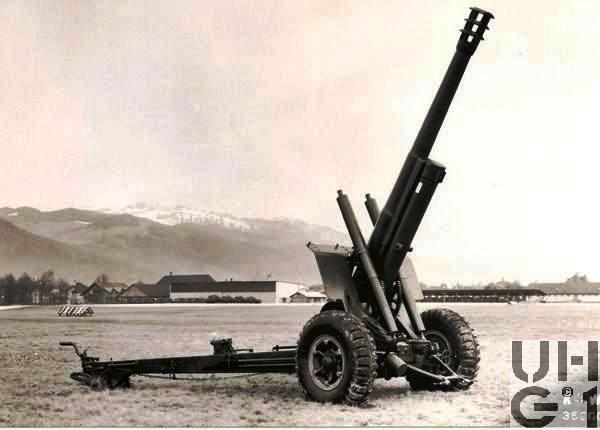

15 cm Haubitze 1942 L 28 Foto K+W Thun 15 cm Haubitze 1942 L 28 Foto K+W Thun 15 cm Haubitze 1942 L 28 Foto unbekannt


Allgemeines
Militärische Bezeichnung15 cm Haubitze 1942 L 28
HerstellerK+W Thun
LizenzBofors Karlskoga Schweden
EingeteiltHaubitzregimenter: Haubitzabteilungen, Geschützbatterien Artillerieregimenter: Haubitzabteilungen, Geschützbatterien
Eingeführt1943
Ausgemustert1978
Anzahl Geschütze85 Stück


Abmessungen
Länge Fahrbereit8170 mm
Länge Feuerbereit8580 mm
Breite2420 mm Fahrstellung
5450 mm Feuerstellung
Höhe2660 mm Fahrstellung
5200 mm Feuerstellung
Feuerhöhe1545 mm
Spurweite2050 mm


Kanone
Kalieber15 cm
Rohrlänge4197 mm (28 Kaliber)
4630 mm Mit Bodenstück und Mündungsbremse
Anzahl Züge
DrallProgressiver Rechtsdrall
MündungMündungsbremse
KühlungLuft
VerschlusssystemSchraubenverschluss mit Gummidichtung
VorlaufHydropneumatisch
Rücklauf1500 mm bei 0 ‰ Elevation
800 mm bei 1150 ‰ Elevation
AbzugLinksabzug mit Abzugstange


Munition
ÃœbungsmunitionGeschosse, Kennfarbe Schwarz
15 cm Hb.42 EUG oZ
15 cm Hb.42 G oZ (Vo-Messung)
Zünder
Wie bei Kampfmunition
Zündpatronen
Wie bei Kampfmunition
Zündpatronen
Wie bei Kampfmunition
Ladungen
Wie bei Kampfmunition

Manipuliermunition
Geschosse, Kennfarbe Braun
15 cm Hb.42 Manip. G oZ
Zünder
Manip. Tp. Kopf DZ 36.02
Manip. MZZ 44
Manip. MZZ 47
Manip. MVZ 45
Manip. MVZ 46
Manip. Tp. Kopf MZZ 44
Manip. Tp. Kopf MZZ 47
Zündpatronen
15 cm Kan.&Hb. 42 Manip. Zü. Pat.
Ladungen
15 cm Hb. 42 Manip. Ladg 1-4
15 cm Hb. 42 Manip. Ladg. 5
Kampfmunition Geschosse, Kennfarbe Grau
15 cm Hb.16 LG oZ
15 cm Hb.42 St. G oZ
Zünder zu 15 cm Hb.16 LG oZ
DZ 36.02
MZ 25.10
MZ 25.ad
MZ 25.d
VZ 25.20
Zünder zu 15 cm Hb.42 St.G oZ
MZZ 44
MZZ 47
MVZ 45
MVZ 46
ScheinZ
Zündpatronen
15 cm Kan.&Hb.42 Zü.Pat.
Ladungen zu 15 cm Hb.16 LG oZ
15 cm Hb.42 Ladg. 3-7
Ladungen zu 15 cm Hb.42 St.G oZ
15 cm Hb.42 Ladg. 1-4
15 cm Hb.42 Ladg. 5
MunitionsvorratHolzkisten zu 2 Geschosse
Körbe zu 2 Geschosse


Zubehör
ZubehörMaterial pro Geschütz
1 Wischerstange
1 Pickelhaube
1 Setzer
1 Spaten
1 Borstenwischer
1 Verlängerungsstück
Im Lafettenkasten Links:
1 Fernrohr
1 Hirschleder
1 Staubpinsel
1 kompletter Schlagbolzen
1 Exerzierschlagbolzen
1 Ölkännchen
1 Strichplattenbeleuchtung
Im Lafettenkasten rechts:
2 Abzugsseile
1 Kupplungsschlüssel
2 Zündschlüssel
1 Wollappen
1 Splintdorn
1 Kolbenschlüssel
1 Laderaumbürste

Loses Material pro Geschütz
1 Ladeschaufel
1 Geschützblache
2 Zugseile
6 Zugketten
1 Wimpel
2 Hebebäume
2 Radkeile
1 Holzunterlage für Winde

Material pro Geschützbatterie
4 Parkdienstkisten A
2 Parkdienstkisten B
3 Kisten für Reserveaufsatz
1 Kiste Öl- und Fettreserve
2 Werkzeug- und Reserveteilkisten
1 Sortiment Werkzeuge und Reserveteile enthaltend:
2 Werkzeugkisten
2 Geschützmechanikertaschen
2 Kisten mit Stickstoff-Flaschen
1 Kiste mit Reserveteile

Material pro Stelrm. Bttr.
1 Sortiment Werkzeuge und Reserveteile enthaltend:
2 Kisten mit Stickstoff-Flaschen
1 Luftpumpenkiste
1 Werkzeug- und Reserveteilekiste
2 Werkzeugkisten
2 Geschützmechanikertaschen
1 Kiste mit Reserveteile
1 Ausgleicherkiste


Bemerkungen
BemerkungenZugfahrzeug
Saurer M8

Reichweite
15 km

Bedienung
1 Unteroffizier
8 Kanoniere
1 Geschützführer G
1 Richter R
1 Lader L
1 Verschlusswart V
1 Tempierer T
1 Munitionswart M
1 Zuträger Z1
1 Zuträger Z2
1 Zuträger Z3
