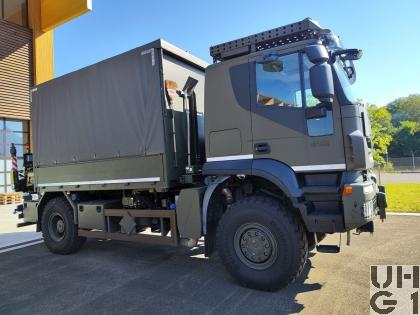

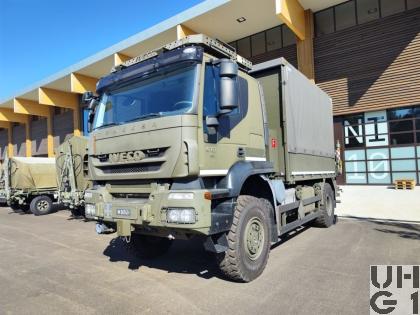

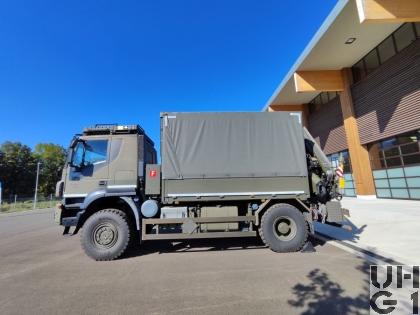

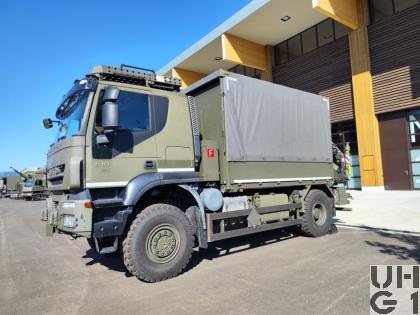

IVECO Trakker AT-N 190 T 41 W, Lastw Brü/Ladekr für Seilw 3,4 t 4x4 gl
Abmessungen
Länge
7'910 mm Fahrzeug 3'680 mm Brücke innen
Breite
2'550 mm Fahrzeug 2'480 mm Brücke innen 1'981 mm Spurweite vorne 1'780 mm Spurweite hinten
Höhe
3'750 mm Fahrzeug 2'160 mm Brücke innen 1'500 mm Höhe ab Boden 800 mm Seitenladen 850 mm Zughaken vorne 860 mm Zughaken hinten 380 mm Bodenfreiheit vorne 316 mm Bodenfreiheit hinten
Leergewicht
14'600 kg Fahrzeug
Nutzlast
3'400 kg Fahrzeug
Gesamtgewicht
18'000 kg Fahrzeug 40'000 kg Max. Gesamtzuggewicht 9'000 kg Max. Achslast vorne 10'000 kg Max. Achslast hinten
Radstand
4'500 mm
Wendekreis
19'300 mm
Motor
Typ
Iveco Typ Cursor 13 F3B
Zylinder
6 Zylinder Reihenmotor Viertakt Direkteinspritzung Turbolader Ladeluftkühlung PDE Einspritzsystem EDC gesteuert Turbolader mit Waste Gate Automatische Vorwärmung für Kaltstart
Kühlsystem
Flüssigkeitskühlsystem
Anzahl Ventile
4 Ventile pro Zylinder Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung
135 mm
Hub
150 mm
Hubraum
12'880 cm³
Verdichtung
17,0:1
Treibstoff
Diesel
PS/kW
410 PS / 301 kW bei 1'380 bis 1'900 U/min
Drehmoment
1'900 Nm bei 1'000 bis 1'515 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller ZF Typ 16 AS 2631 TO Eurotronic 2 mit Intarder 16 Vorwärtsgänge 2 Rückwärtsgänge Übersetzung 1. Gang 14,12:1 2. Gang 11,68:1 3. Gang 9,540:1 4. Gang 7,890:1 5. Gang 6,520:1 6. Gang 5,390:1 7. Gang 4,570:1 8. Gang 3,870:1 9. Gang 3,090:1 10. Gang 2,56:1 11. Gang 2,09:1 12. Gang 1,73:1 13. Gang 1,43:1 14. Gang 1,18:1 15. Gang 1,00:1 16. Gang 0,83:1 1. R-Gang 13,07:1 2. R-Gang 10,81:1
Einscheiben Trockenkupplung Elektro-pneumatisch geregelt Durchmesser 430 mm Automatisierte Kupplung ohne Kupplungspedal
Antrieb
Allradantrieb permanent mit Geländegang Automatisch geregelt Längssperre automatisch betätigt Differentialsperren vorne und hinten automatisch betätigt
Achsen
Vorne Starrachse Doppelt übersetzte Antriebsachse mit Radaussenantrieb Übersetzung 5,01:1 Zwei doppelt wirkende hydraulische Teleskopstossdämpfer Parabelfedern Lenkbare Hohlachsschenkel Drehstabstabilisator Differentialsperre automatisch betätigt Felgen 10.00W - 20 Stahlfelgen 3-teilig Bereifung Michelin X XZL 14.00 R 20 164/160 G mit Einlagen Einfachbereifung Halbautomatische Reifendruckregelanlage S.T.I.S PTG Hinten Starrachse Doppelt übersetzte Antriebsachse mit Radaussenantrieb Übersetzung 5,01:1 Zwei doppelt wirkende hydraulische Teleskopstossdämpfer Pneumatisch betätigtes Sperrdifferential Längssperre automatisch betätigt Achsführung über 2 Längslenker unten Halbelliptik Federn Drehstabstabilisator Felgen 10.00W - 20 Stahlfelgen 3-teilig Bereifung Michelin X XZL 14.00 R 20 164/160 G mit Einlagen Einfachbereifung Halbautomatische Reifendruckregelanlage S.T.I.S PTG
Bremsen
Betriebsbremse
Zweikreis Druckluft Bremsanlage nach EG Norm Auf alle Räder wirkend Duo-Duplex Trommelbremsen vorne und hinten Antiblockiersystem ABS Elektronische Bremskraftregelung der Hinterachse
Feststellbremse
Federspeicherbremse Auf Hinterachse wirkend
Dauerbremse
Iveco Turbo-Brake Elektrisch betätigte Dekompressions-Motorbremse Durch Turbolader mit variabler Geometrie unterstützt 2-Stufen Wahlschalter am Lenkstockhebel
Diverses
Tankinhalt
1 Tank Alu zu 400 Liter Diesel Links am Chassis 1 Tank Kunststoff zu 25 Liter AdBlue Rechts am Chassis 1 Tank Alu zu 25 Liter Hydraulikoel Hinter der Kabine
Anhängelast
18'000 kg 1'000 kg Stützlast Ringfeder Typ 61
Seilwinde
Rotzler Treibmatic TR 080/6 89 kN Zuglast 60 m Seillänge 50 m Seillänge nutzbar 16 mm Seildurchmesser Seilzug noch vorne und hinten möglich
Höchstgeschwindigkeit
89 km/h Elektrisch abgeregelt
Elektrische Anlage
24 Volt 2 Batterien 12 Volt 225 Ah Minus Pol an Masse Links am Chassis Anlasser 24 Volt 6,1 kW Alternator 28 Volt 120 A
Aufbausystem Brücke mit Verdeck Ladekran Seilwinde

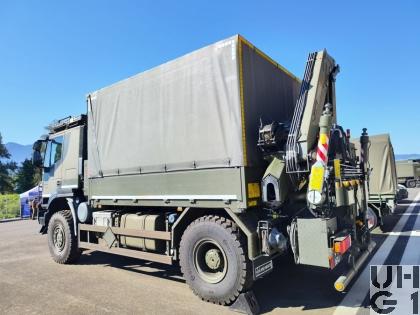

Ladekran Hersteller: Fassi Bergamo Italien Typ: F135A.2.23 Ausladung auf 2'500 mm: 4'450 kg Ausladung auf 4'500 mm: 2'900 kg Ausladung auf 6'350 mm: 1'960 kg Ausladung auf 8'300 mm: 1'440 kg Ausladung auf 10'350 mm: 1'140 kg
Kranbreite: 2'455 mm Kranhöhe: 2'365 mm Einbaubreite: 945 mm Schwenkbereich: 416° Schwenkmoment: 21,5 kNm Arbeitsdruck: 27,5 MPa Oelfördermenge: 40 l/min Oeltankgrösse: 90 Liter
