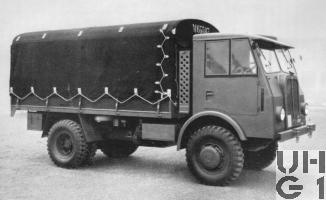

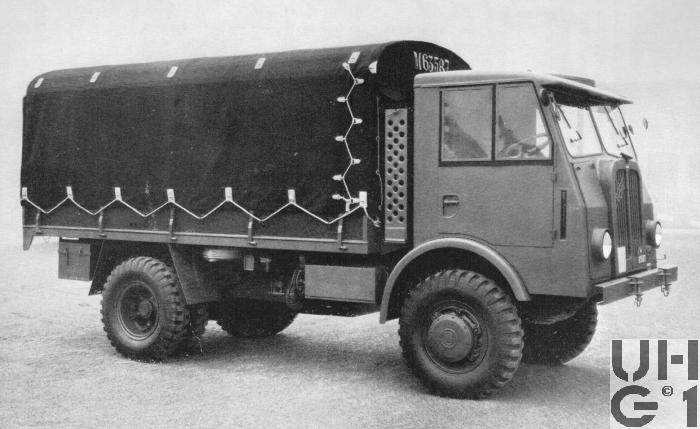

FBW AX 40, sch. Gelastw. 5 t 4x4

FBW AX 40, sch. Gelastw 5t 4x4


Abmessungen
Länge6'460 mm Fahrzeug
4'230 mm Ladefläche
1'208 mm Ãœberhang vorne
1'330 mm Ãœberhang hinten
38° Überhangwinkel vorne
24° Überhangwinkel hinten
Breite2'200 mm Fahrzeug
2'060 mm Ladefläche
1'835 mm Spurweite vorne
1'638 mm Spurweite hinten
Höhe3'100 mm Fahrzeug
1'750 mm Ladefläche
1'290 mm Ladefläche ab Boden
680 mm Zughaken hinten
400 mm Seitenwände
260 mm Bodenfreiheit
400 mm Bauchfreiheit
Leergewicht7'000 kg Fahrzeug
Nutzlast5'000 kg Fahrzeug
Gesamtgewicht12'000 kg Fahrzeug
21'600 kg Max. Gesamtzuggewicht
4'300 kg Max. Achslast vorne
8'000 kg Max. Achslast hinten
Radstand3'400 mm
Wendekreis15'450 mm bei Hinterradantrieb
16'800 mm bei Allradantrieb


Motor
TypFBW
Typ DX 50
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Einlassventile mit Schirm
Antrieb der Nockenwelle über Kette mit automatischem Kettenspanner
Bohrung110 mm
Hub150 mm
Hubraum8'550 cm³
Verdichtung16,3:1
TreibstoffDiesel
PS/kW115 PS / 84,60 kW (DIN) bei 1'800 U/min
Drehmoment500 Nm bei 1'200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller FBW
Typ GB
Mechanisches Zahnrad Wechselgetriebe
3. und 4. Gang synchronisiert
Sämtliche Gänge positiv verriegelt
4 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 5,90:1
2. Gang 3,26:1
3. Gang 1,76:1
4. Gang 1,00:1
R. Gang 7,10:1

Verteilergetriebe
Hersteller FBW
Typ GX
Mechanisches Reduktions- und Verteilergetriebe mit
2 synchronisierten Schaltstufen für Strassen- und Geländegang
Nebenantrieb für Seilwinde
Übersetzung
1,360:1 Strassengang
1,560:1 Geländegang

Bedienung der Schaltung
Schalthebel Schwarz: Hauptgetriebe
Schalthebel Rot: Geländegang und Vorderradantrieb
Schalthebel Gelb: Differentialsperre
Schalthebel Blau: Seilwinde
KupplungMehrscheiben Trockenkupplung mit Bremse
Mechanisch über Gestänge betätigt
AntriebHinterradantrieb
Vorderradantrieb wird mit Geländegang automatisch eingeschaltet
Strassengang ist ausschliesslich Hinterradantrieb
Geländegang ist stets Allradantrieb
AchsenVorne
Hersteller FBW
Typ X 41
Starrachse
Banjoachse mit Aussenplanetenantrieb
Antriebsachse mit Kegelraddifferential und einfacher Rücksetzung
Untersetzung 4,47:1
Radantrieb über homokinetische Doppelkreuzgelenke und im Radkörper eingebautes Planetengetriebe
Untersetzung 2,07:1
Halbelliptische Längsblattfedern
Felgen Trilex Stahlfegen
Felgengrösse 8 x 20
Bereifung Firestone Super All Traction 10.00 - 20, 14 Ply
Einfachbereifung
Hinten
Hersteller FBW
Typ X 50
Starrachse
Banjoachse
Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung
Untersetzung 9,25:1
Radantrieb über Differentialwellen
Pneumatisch betätigte Differentialsperre
Halbelliptische Längsblattfedern
Felgen Trilex Stahlfelgen
Felgengrösse 8 x 20
Bereifung Firestone Super All Traction 10.00 - 20, 14 Ply
Doppelbereifung


Bremsen
BetriebsbremseHydraulische Vierrad Innenbacken Bremsanlage
Mit Druckluft Servo Betätigung
Auf alle Räder wirkend
Trommelbremsen vorne, 430 mm Trommel Durchmesser
Trommelbremsen hinten, 450 mm Trommel Durchmesser
FeststellbremseMechanische Feststellbremse
Auf die Kardanwelle wirkend, 280 mm Bremstrommel Durchmesser
DauerbremseAuspuff Staudruckbremse
Mechanisch betätigt


Diverses
Tankinhalt1 Tank Stahl zu 160 Liter Diesel
Links am Chassis
Anhängelast9'400 kg
Berna Lasthaken Typ 4 M
SeilwindeHersteller FBW
Typ WX 1
Hinten
6'000 kg Zugkraft
60 m Seillänge
55 m Seillänge nutzbar
16 mm Seildurchmesser
28,0:1 Untersetzung
Schneckenantrieb, separate Welle ab Verteilergetriebe
Ãœberlastschutz durch Ratschenkupplung
Seilzug nach vorne und hinten möglich
Höchstgeschwindigkeit1. Gang Strasse 8,50 km/h
1. Gang Gelände 4,00 km/h
2. Gang Strasse 15,3 km/h
2. Gang Gelände 7,20 km/h
3. Gang Strasse 28,4 km/h
3. Gang Gelände 13,4 km/h
4. Gang Strasse 50,0 km/h
4. Gang Gelände 23,7 km/h
R. Gang Strasse 7,00 km/h
R. Gang Gelände 3,30 km/h
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 112 Ah
Minus Pol an Masse
Rechts am Chassis
Anlasser Hersteller Scintilla
Anlasser Typ ANTR 6 HP 24 Volt
Lichtmaschine Hersteller Scintilla
Lichtmaschinen Typ 340 W 1½ 24 Volt
Sitzplätze2 Personen in der Führerkabine
30 Personen auf der Brücke
Anzahl Fahrzeuge186 Fahrzeuge
Im Truppeneinsatz1952 bis 1995
BemerkungenGeschichte
1950: Entwicklungsauftrag von der Armee
1952: Ablieferung der ersten Fahrzeuge

Chassis Nummern
3206 bis 3225
3330 bis 3392
3730 bis 3779
3980 bis 4003
4320 bis 4348
4390 bis 4394

M+Nummern
1952 - 1953: M+ 63500 - M+ 63519
1953 - 1955: M+ 63520 - M+ 63582
1955 - 1957: M+ 63583 - M+ 63632
1957 - 1957: M+ 63633 - M+ 63656
1958 - 1960: M+ 63657 - M+ 63685

Datenquelle
Jürg Biegger FBW Fahrzeuglexikon 2 1942-1955
http://www.hnf.ch
