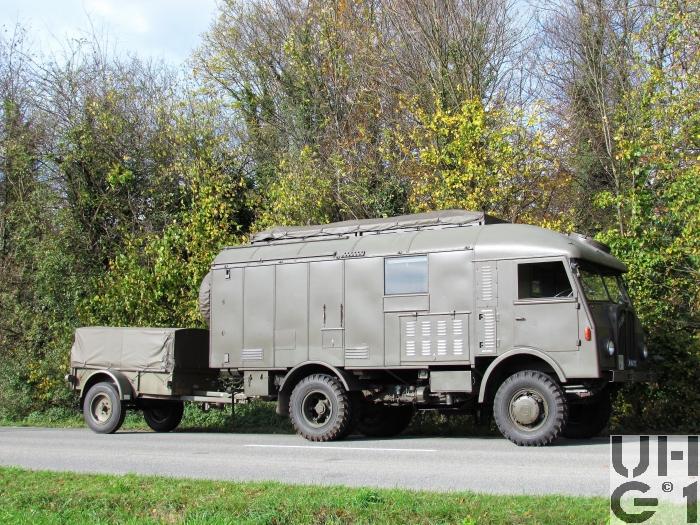

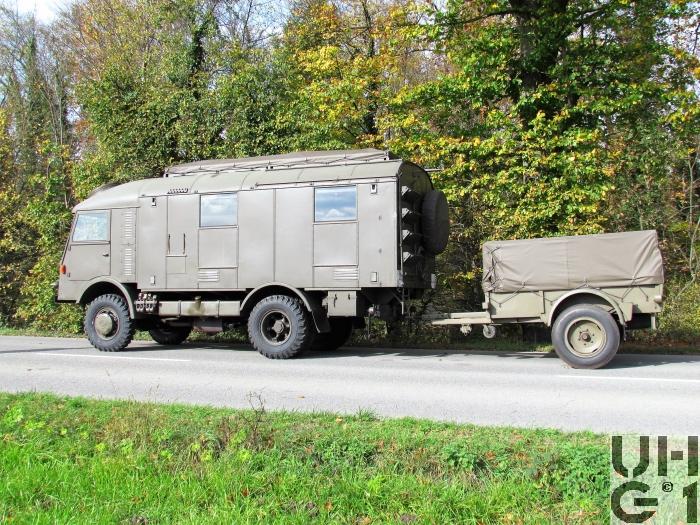

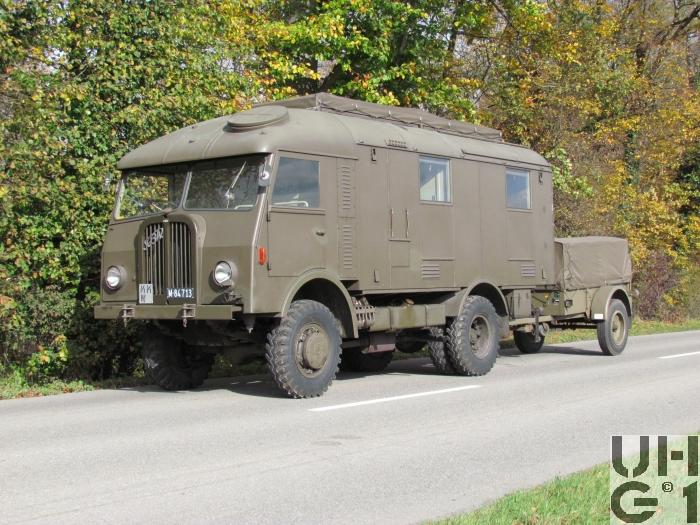

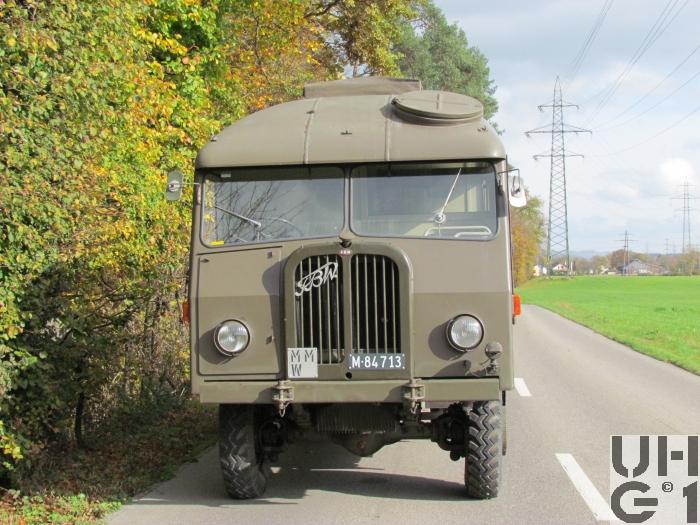

FBW AX 40, Eistw ESA 83, sch gl 4x4 für m Flab Abt
Abmessungen
Länge
7'200 mm Fahrzeug 2'630 mm KP Raum 1'940 mm Uem Raum 1'208 mm Überhang vorne 1'330 mm Überhang hinten 38° Überhangwinkel vorne 24° Überhangwinkel hinten
Breite
2'350 mm Fahrzeug 2'120 mm KP Raum 2'120 mm Uem Raum 770 mm Hecktüre 1'835 mm Spurweite vorne 1'638 mm Spurweite hinten
Höhe
3'400 mm Fahrzeug 1'830 mm KP Raum Mitte 1'480 mm KP Raum aussen 1'830 mm Uem Raum Mitte 1'480 mm Uem Raum Aussen 1'250 mm Laderaum ab Boden 680 mm Zughaken hinten 260 mm Bodenfreiheit 400 mm Bauchfreiheit
Leergewicht
10'050 kg Fahrzeug
Nutzlast
0 kg Fahrzeug
Gesamtgewicht
10'050 kg Fahrzeug 4'300 kg Max. Achslast vorne 8'000 kg Max. Achslast hinten
Radstand
3'400 mm
Wendekreis
15'450 mm bei Hinterradantrieb 16'800 mm bei Allradantrieb
2 Ventile pro Zylinder Hängende Ventile von seitlicher Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt Einlassventile mit Schirm Antrieb der Nockenwelle über Kette mit automatischem Kettenspanner
Bohrung
110 mm
Hub
150 mm
Hubraum
8550 cm³
Verdichtung
16,3:1
Treibstoff
Diesel
PS/kW
115 PS / 84,60 kW (DIN) bei 1'800 U/min
Drehmoment
500 Nm bei 1'200 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller FBW Typ GB Mechanisches Zahnrad Wechselgetriebe 3. und 4. Gang synchronisiert Sämtliche Gänge positiv verriegelt 4 Vorwärtsgänge 1 Rückwärtsgang Stockschaltung Übersetzung 1. Gang 5,90:1 2. Gang 3,26:1 3. Gang 1,76:1 4. Gang 1,00:1 R. Gang 7,10:1
Verteilergetriebe Hersteller FBW Typ GX Mechanisches Reduktions- und Verteilergetriebe mit 2 synchronisierten Schaltstufen für Strassen- und Geländegang Untersetzung 1,360:1 Strassengang 1,560:1 Geländegang
Bedienung der Schaltung Schalthebel Schwarz: Hauptgetriebe Schalthebel Rot: Geländegang und Vorderradantrieb Schalthebel Gelb: Differentialsperre
Kupplung
Mehrscheiben Trockenkupplung mit Bremse Mechanisch über Gestänge betätigt
Antrieb
Hinterradantrieb Vorderradantrieb wird mit Geländegang automatisch eingeschaltet Strassengang ist ausschliesslich Hinterradantrieb Geländegang ist stets Allradantrieb
Achsen
Vorne Hersteller FBW Typ X 41 Starrachse Banjoachse mit Aussenplanetenantrieb Antriebsachse mit Kegelraddifferential und einfacher Rücksetzung Untersetzung 4,47:1 Radantrieb über homokinetische Doppelkreuzgelenke und im Radkörper eingebautes Planetengetriebe Untersetzung 2,07:1 Halbelliptische Längsblattfedern Felgen 8.00 - 20 Trilex Stahlguss Felgen Bereifung Firestone Super All Traction 10.00 - 20, 14 Ply Einfachbereifung Hinten Hersteller FBW Typ X 50 Starrachse Banjoachse Antriebsachse mit Kegelraddifferential mit doppelter Rücksetzung Untersetzung 9,25:1 Radantrieb über Differentialwellen Pneumatisch betätigte Differentialsperre Halbelliptische Längsblattfedern Felgen 8.00 - 20 Trilex Stahlguss Felgen Bereifung Firestone Super All Traction 10.00 - 20, 14 Ply Doppelbereifung
Bremsen
Betriebsbremse
Hydraulische Vierrad Innenbacken Bremsanlage Mit Druckluft Servo Betätigung Auf alle Räder wirkend Trommelbremsen vorne, 430 mm Trommeldurchmesser Trommelbremsen hinten, 450 mm Trommeldurchmesser
Feststellbremse
Mechanische Feststellbremse Auf die Kardanwelle wirkend 280 mm Trommeldurchmesser
Dauerbremse
Auspuff Staudruckbremse Mechanisch betätigt
Diverses
Tankinhalt
1 Tank Stahl zu 160 Liter Diesel Links am Chassis
Anhängelast
9'400 kg Berna Lasthaken Typ 4 M
Seilwinde
Keine
Höchstgeschwindigkeit
57 km/h 4 km/h im kleinsten Gang
Elektrische Anlage
24 Volt 2 Batterien à  12 Volt 112 Ah Minus Pol an Masse Rechts am Chassis Anlasser Hersteller Scintilla Anlasser Typ ANTR 6 HP 24 Volt Lichtmaschine Hersteller Scintilla Lichtmaschinen Typ 340 W 1½ 24 Volt
Sitzplätze
2 Personen in der Führerkabine 3 Personen im Arbeitsraum
Anzahl Fahrzeuge
19 Fahrzeuge
Im Truppeneinsatz
1983 bis 1996
Bemerkungen
M+ Nummern M+ 84700 - M+ 84718
Einsatz Einsatzzentrale der M Flab Abt Sie koordinierten die Aktivitäten der Flab Verbände Da die Fliegerabwehrtruppe ab 1983 mit neuen Funkgeräten ausgestattet wurden, entstand die ESA 83
Eingebaut waren folgende Geräte: 1 Empfänger E-646 1 Funkstation SE-412 ABC 1 Verteilerkasten 1 Sender-Empfänger RT-524 1 Zusatzempfänger R-442 1 Fernbetriebsgerät FBG 1 Ortsbetriebsgerät OBG 1 Funk Telefonzentrale FTZ-83 1 Signalisierungskasten SK 83 2 Wechselsprechgeräte WSG
