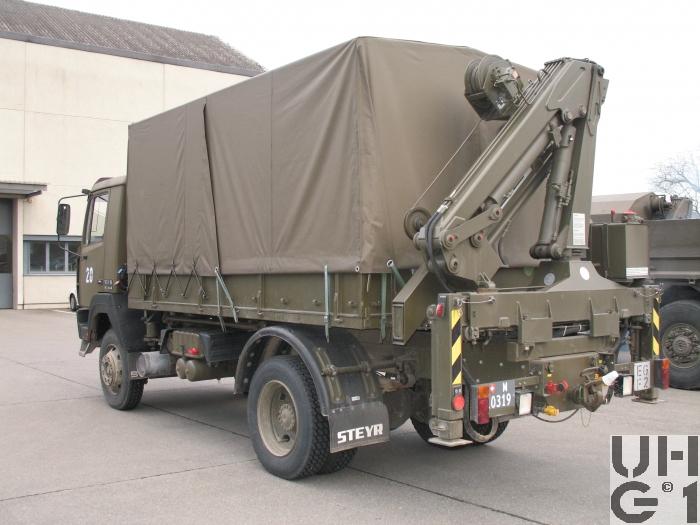

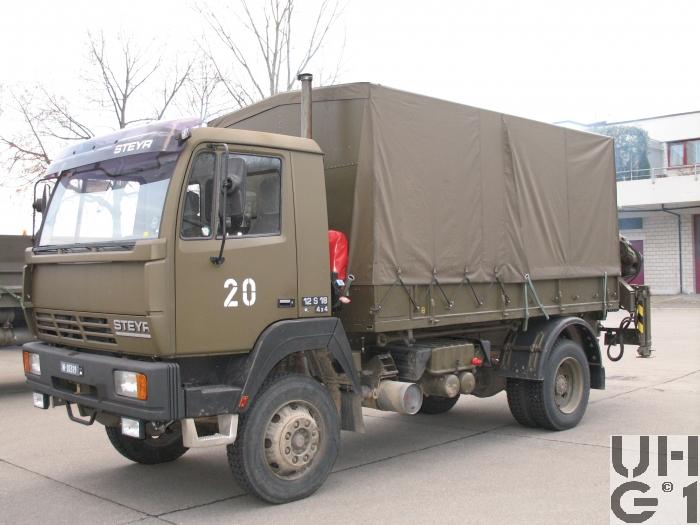

Steyr 12S18, Repw Brü 95 sch gl 4x4 mit Ladekran

Steyr 12S18, Repw Brü 95 sch gl 4x4 mit Ladekran Steyr 12S18, Repw Brü 95 sch gl 4x4 mit Ladekran Steyr 12S18, Repw Brü 95 sch gl 4x4 mit Ladekran Steyr 12S18, Repw Brü 95 sch gl 4x4 mit Ladekran Steyr 12S18, Repw Brü 95 sch gl 4x4 mit Ladekran



Abmessungen
Länge7'150 mm Fahrzeug
3'600 mm Ladefläche
1'250 mm Überhang vorne
1'270 mm Überhang hinten
Breite2'300 mm Fahrzeug
2'200 mm Ladefläche
1'802 mm Spurweite vorne
1'673 mm Spurweite hinten
Höhe3'300 mm Fahrzeug Verdeck Mitte
3'180 mm Fahrzeug Verdeck aussen
2'940 mm Fahrzeug über Kabinendach
700 mm Seitenladen
1'280 mm Ladefläche ab Boden
830 mm Zughaken vorne
930 mm Zughaken hinten
242 mm Bodenfreiheit
Leergewicht9'500 kg Fahrzeug
Nutzlast2'300 kg Fahrzeug
Gesamtgewicht11'800 kg Fahrzeug
18'200 kg Max. Gesamtzuggewicht
4'120 kg Max. Achslast vorne
7'800 kg Max. Achslast hinten
Radstand3'700 mm
Wendekreis15'980 mm


Motor
TypSteyr Typ WD 612.37, Musterfahrzeug
Steyr Typ WD 612.73, Seriefahrzeuge
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Abgasturbolader
Ladeluftkühler
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile durch seitliche Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung108 mm
Hub120 mm
Hubraum6592 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW185 PS / 136 kW bei 2'400 U/min, Musterfahrzeug
182 PS / 134 kW bei 2'400 U/min, Seriefahrzeuge
Drehmoment750 Nm bei 1'000 U/min, Musterfahrzeug
635 Nm bei 1'300 U/min, Seriefahrzeuge


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 9S 109
Synchrongetriebe
8 Vorwärtsgänge
1 Crawler
1 Rückwärtsgang
Stockschaltung
Doppel H-Schaltung
Übersetzung
1. Gang 12,92:1
2. Gang 8,490:1
3. Gang 6,160:1
4. Gang 4,530:1
5. Gang 3,530:1
6. Gang 2,410:1
7. Gang 1,750:1
8. Gang 1,280:1
9. Gang 1,000:1
R. Gang 11,17:1
Das Wechselgetriebe besteht aus einem Viergangteil mit Rückwärtsgang und zusätzlichem Crawler sowie einer nachgeschalteten Bereichsgruppe in Planetenbauweise
Der Crawler und der Rückwärtsgang sind klauengeschaltet, alle anderen Gänge sind synchronisiert
Die Bereichsgruppe ist synchronisiert
Die Schaltbetätigung des Viergangteiles ist mechanisch über Gestänge
Die Umschaltung der Bereichsgruppe wird pneumatisch gesteuert und erfolgt selbsttätig
Zwischengetriebe
Hersteller Steyr
Typ VG 1200
Übersetzung
1,00:1 Strassengang
1,75:1 Geländegang
Differentialsperre elektro-hydraulisch betätigt
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
350 mm Durchmesser
AntriebPermanenter Allradantrieb
Längssperre
AchsenVorne
Starrachse
Antriebsachse doppelt übersetzt
Übersetzung 4,72:1
Längsblattfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Bereifung Michelin XT4 9 R 22.5 XZY 133 L
Einfachbereifung
Hinten
Starrachse
Antriebsachse doppelt übersetzt
Übersetzung 4,72:1
Differentialsperre elektro-pneumatisch betätigt
Antrieb der Räder über Differentialwellen
Längsblattfedern
Zusatzfedern
Hydraulische Teleskop Stossdämpfer
Querstabilisator
Bereifung Michelin XT4 9 R 22.5 XZY 133 L
Doppelbereifung


Bremsen
BetriebsbremseHydraulische Zweikreisbremsanlage
Druckluft unterstützt
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseFederspeicherbremse
Auf Hinterachse wirkend
DauerbremseIntarder elektrisch zuschaltbar
Staudruckbremse verschleissfrei


Diverses
Tankinhalt1 Tank Stahl zu 200 Liter Diesel
1 Tank Stahl zu 30 Liter Hydraulikoel
Rechts am Chassis
Anhängelast6'400 kg
1'000 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit87 km/h Elektronisch abgeregelt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 143 Ah
Minuspol an Masse
Links am Chassis
Sitzplätze2 Personen
Anzahl Fahrzeuge3 Fahrzeuge
Im TruppeneinsatzBeschaffung über RP 95
Beschaffungszeit Musterfahrzeug 1994/95
Beschaffungszeit Seriefahrzeuge 1997/98
Einsatz ab 1998
BemerkungenLieferanten
Fahrgestell
Steyr Nutzfahrzeuge, A-4400 Steyr
Aufbau
Occasionsaufbau ab Steyr A 680g 3t
Ladekran
Kran Moser AG, CH-8902 Urdorf
Montage
SW, CH-3602 Thun

Aufbau
Brücke mit Verdeck und Ladekran
Reparaturausrüstung zu Schwimmbrücke 95

Anhängerkupplung
Hersteller Rockinger
Typ 61

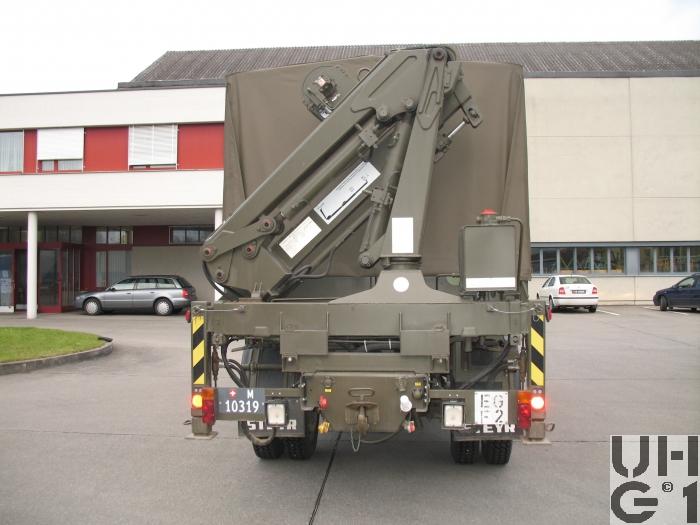

Ladekran
Hersteller Hoes
Typ HLK 73-al / CH
Hydraulikpumpe Volvo F1-30
260 bar Betzriebsdruck
275 bar Steuerungsdruck
5'450 mm Max. Ausladung
1'360 kg Traglast bei 5'450 mm
2'000 kg Traglast bei 3'650 mm

Seilwinde zu Ladekran
Hersteller Rotzler
Typ KO 22
125 bar Betriebsdruck
15 kN Max. Hubkraft

M+Nummern

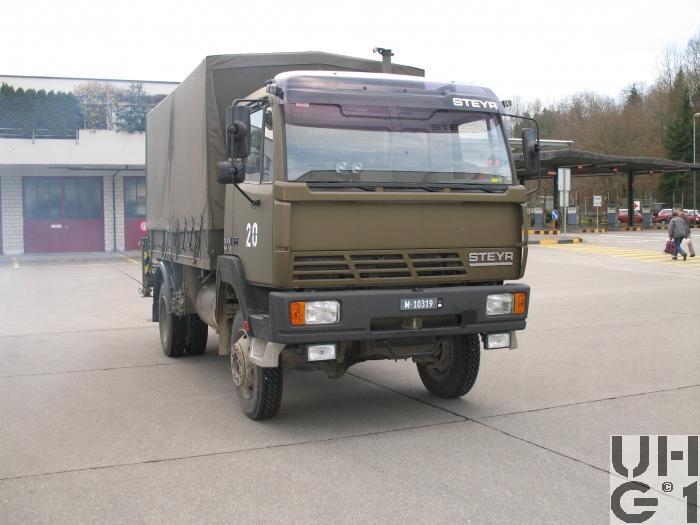

M+10319
M+10386

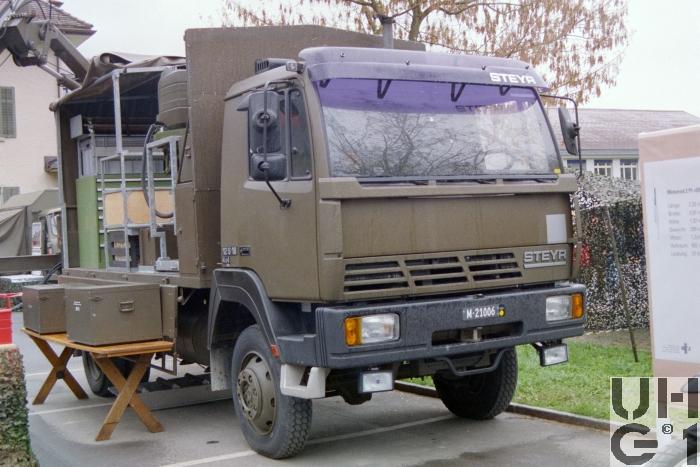

M+21006

Einteilung
Genietruppen
Pontonier Bataillon
