Radfahrzeuge > Lastwagen > FBW AM 40, Lastw 3,5 t 4x2

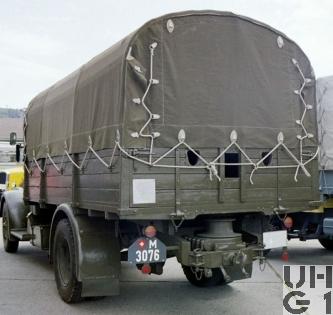

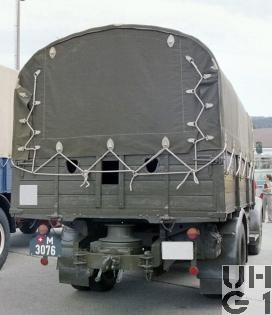

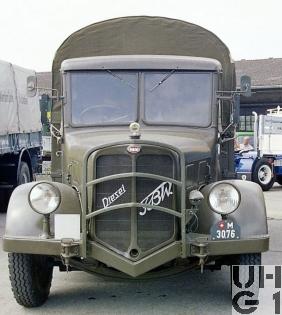

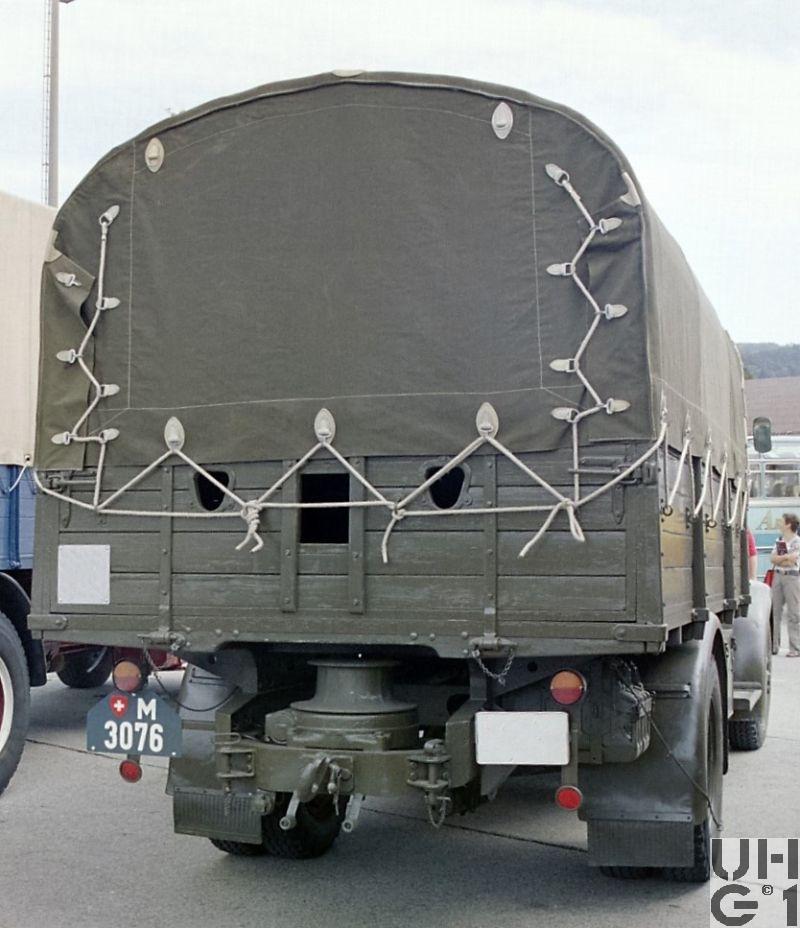

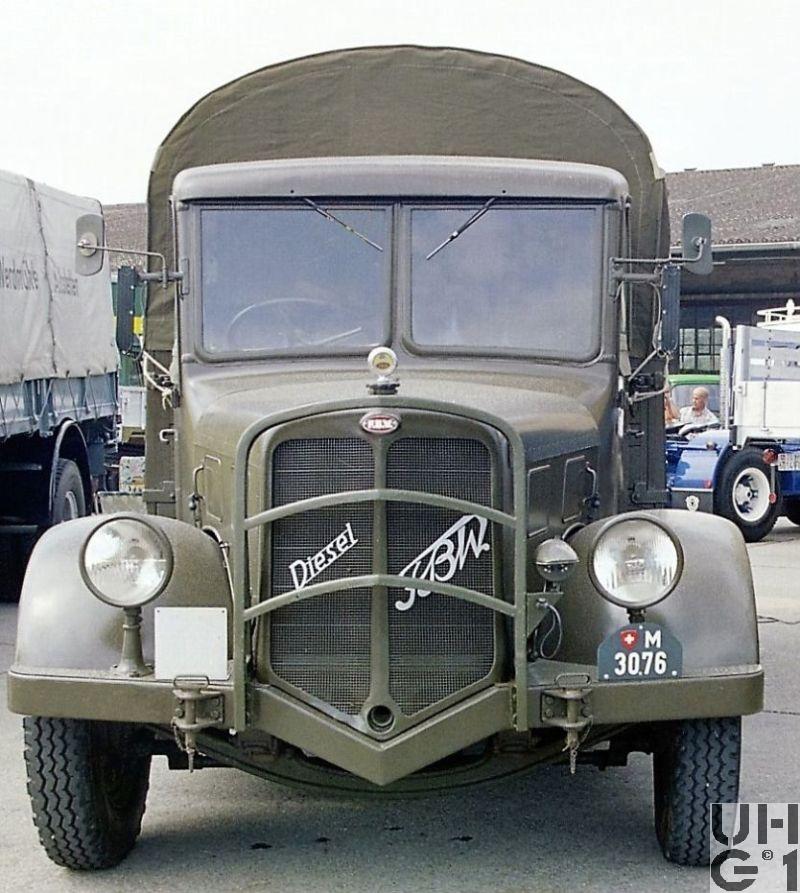

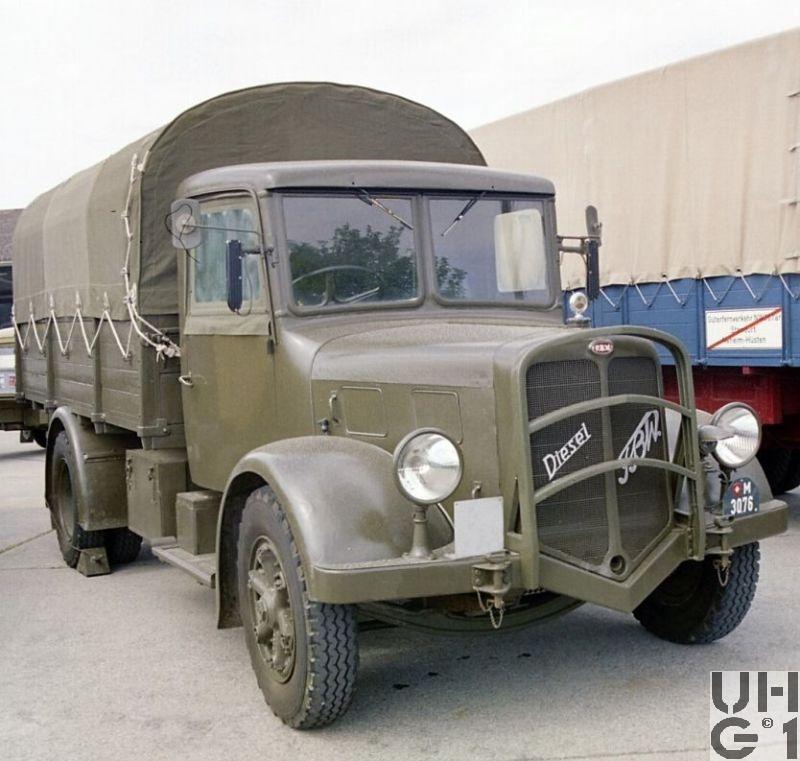

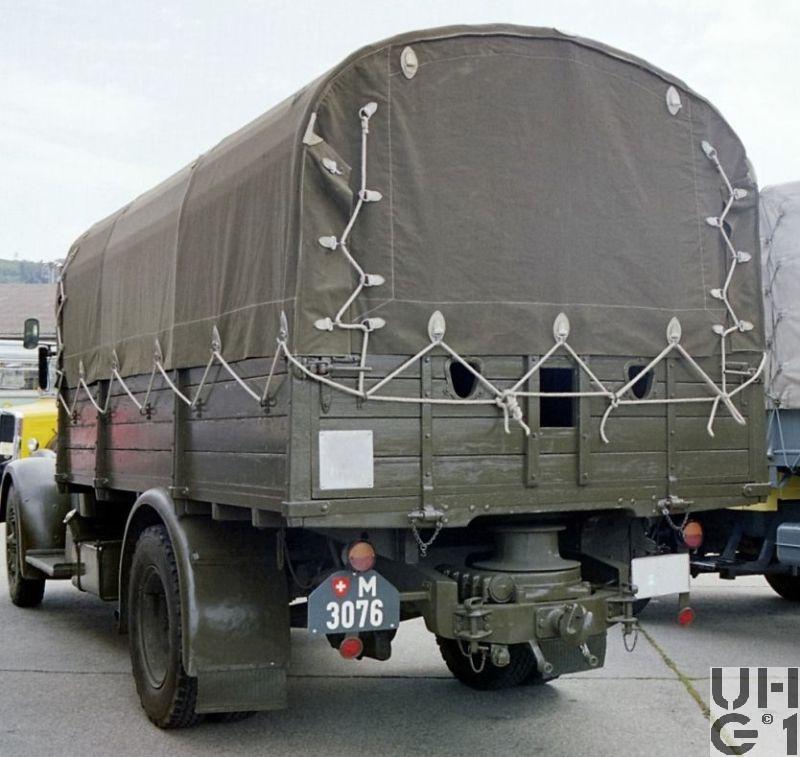

FBW AM 40, Lastw 3,5 t 4x2
Abmessungen | |
|---|---|
| Länge | 6'800 mm Fahrzeug 4'000 mm Ladefläche |
| Breite | 2'180 mm Fahrzeug 2'000 mm Ladefläche 1'870 mm Spurweite vorne 1'720 mm Spurweite hinten |
| Höhe | 3'040 mm Fahrzeug 1'730 mm Ladefläche 1'220 mm Ladefläche ab Boden 185 mm Bodenfreiheit |
| Leergewicht | 4'830 kg Fahrzeug |
| Nutzlast | 3'500 kg Fahrzeug |
| Gesamtgewicht | 8'330 kg Fahrzeug |
| Radstand | 4'000 mm |
| Wendekreis | 16'900 mm |
Motor | |
| Typ | FBW Typ R |
| Zylinder | 4 Zylinder Reihenmotor Viertakt Direkteinspritzung |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 2 Ventile pro Zylinder Hängende Ventile, von seitlicher Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwelle über Stirnräder |
| Bohrung | 110 mm |
| Hub | 150 mm |
| Hubraum | 5'700 cm³ |
| Verdichtung | 17,5:1 |
| Treibstoff | Diesel |
| PS/kW | 70 PS bei 1'750 U/min |
| Drehmoment | 325 Nm bei 1'200 U/min |
Kraftübertragung | |
| Getriebe | FBW 5-Gang Getriebe |
| Kupplung | Mehrlamellen Trockenkupplung Mechanisch über Gestänge betätigt |
| Antrieb | Hinterachse |
| Achsen | Vorne Starrachse Faustachse Halbelliptische Längsblattfedern Hydraulische Hebelstossdämpfer Bereifung 34 x 7 Einfachbereifung Hinten Starrachse Antriebsachse mit doppelter Rücksetzung Als Tragachse in Banjoform ausgeführt Halbelliptische Längsblattfedern Radantrieb über Achswellen Bereifung 34 x 7 Doppelbereifung |
Bremsen | |
| Betriebsbremse | Hydraulische Einkreis Bremsanlage Auf alle Räder wirkend Mit Servo-Druckluftbetätigung Trommelbremsen vorne Trommelbremsen hinten |
| Feststellbremse | Mechanisch über Gestänge Auf Kardanwelle wirkend |
| Dauerbremse | Auspuff Staudruckbremse Mechanisch über Gestänge betätigt |
Diverses | |
| Tankinhalt | 1 Tank zu 120 Liter Diesel Links am Chassis |
| Anhängelast | 5'000 kg |
| Seilwinde | Teilweise mit Seilspill |
| Höchstgeschwindigkeit | 73 km /h |
| Elektrische Anlage | 24 Volt Minus Pol an Masse Rechts am Chassis |
| Sitzplätze | 2 Personen in der Kabine 28 Personen auf der Ladefläche |
| Anzahl Fahrzeuge | 168 Stück 40 Stück davon mit Seilspill |
| Im Truppeneinsatz | 1939 bis 1972 |
| Bemerkungen | Ablieferungen 30 Stück Ch. Nr. 1251 bis 1280 M+Nummer: M+6779 bis M+6808 Zeitraum: 21.12.1939 bis 17.07.1940 8 Stück Ch. Nr. 1281 bis 1288 M+Nummer: M+3076 bis M+3083 Zeitraum: 17.07.1940 bis 13.09.1940 20 Stück Ch. Nr. 1481 bis 1500 M+Nummer: M+6809 bis M+6828 Zeitraum: 01.10.1940 bis 24.04. 1941 15 Stück Ch. Nr. 1611 bis 1625 M+Nummer: M+7710 bis M+7724 Zeitraum: 25.02.1941 bis 05.05.1941 48 Stück Ch. Nr. 1901 bis 1948 M+Nummer: M+7750 bis M+7797 Zeitraum: 13.08.1942 bis 03.07.1943 4 Stück Ch. Nr. 2124 bis 2127 M+Nummer: M+7844 bis M+7847 Zeitraum: 27.08.1943 23 Stück Ch. Nr. 2723 bis 2745 M+Nummer: M+3135 bis M+3142, M+3515 bis M+3529 Zeitraum: 26.06.1944 bis 12.03.19454 20 Stück Ch. Nr. 2751 bis 2770 M+Nummer: M+20900 bis M+20919 Zeitraum: 13.03.1945 bis 02.08.1945 Datenquelle Jürg Biegger FBW Fahrzeuglexikon 2 1942 - 1955 http://www.hnf.ch |
