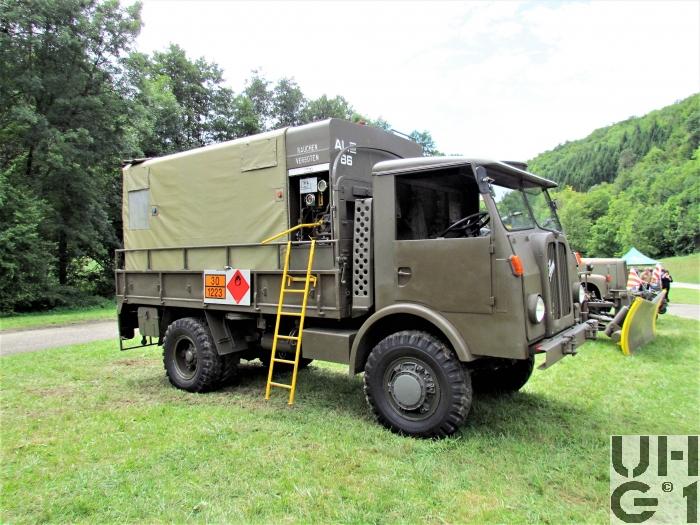

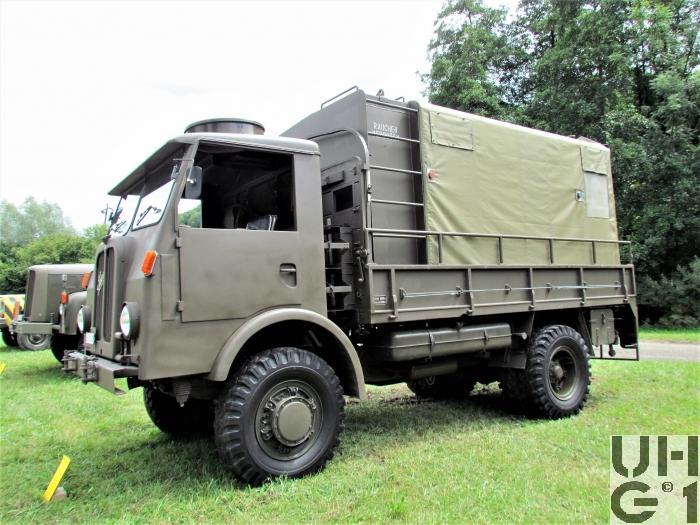

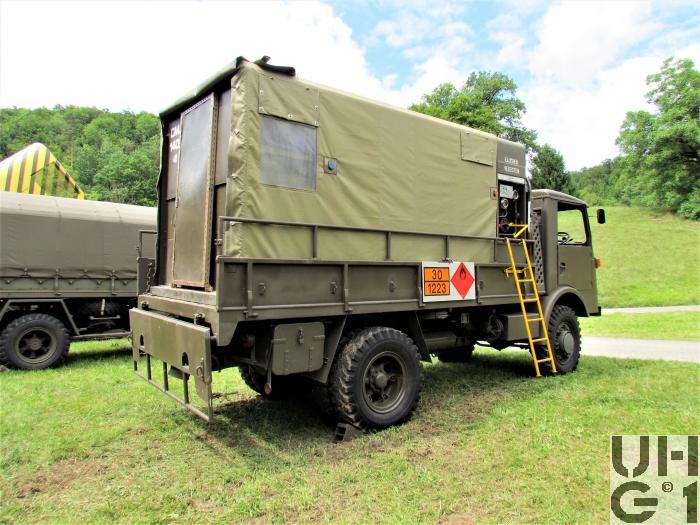

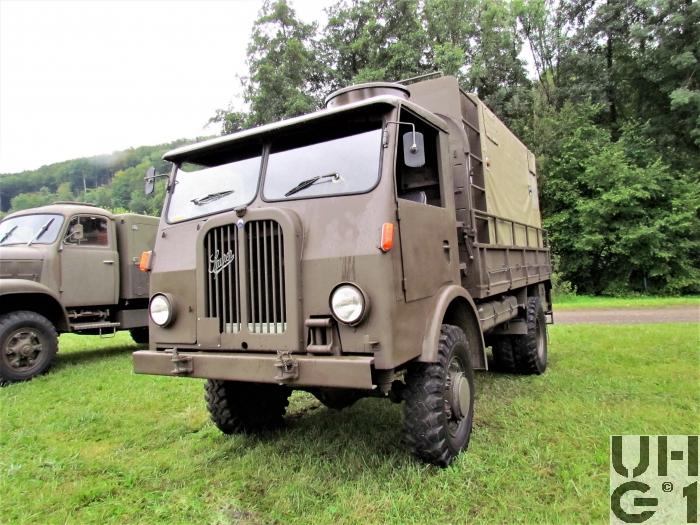

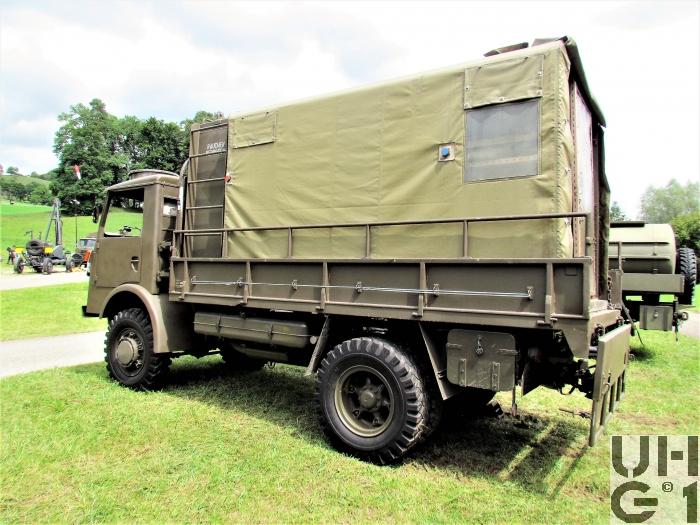

Saurer 4 CM, 5 t 4x4 mit Heli Container

Saurer 4 CM, 5 t 4x4 mit Heli Container Saurer 4 CM, 5 t 4x4 mit Heli Container Saurer 4 CM, 5 t 4x4 mit Heli Container Saurer 4 CM, 5 t 4x4 mit Heli Container Saurer 4 CM, 5 t 4x4 mit Heli Container



Abmessungen
Länge6'420 mm Fahrzeug
4'200 mm Brücke innen
1'310 mm Überhang vorne
1'710 mm Überhang hinten
38° Überhangwinkel vorne
25° Überhangwinkel hinten
Breite2'200 mm Fahrzeug
2'060 mm Brücke innen
1'835 mm Spurweite vorne
1'650 mm Spurweite hinten
Höhe3'450 mm Fahrzeug
710 mm Zughaken hinten
400 mm Seitenwände
280 mm Bodenfreiheit
290 mm Bauchfreiheit
Leergewicht7'000 kg Fahrzeug
Nutzlast5'000 kg Fahrzeug
Gesamtgewicht12'000 kg Fahrzeug
5'000 kg Max. Achslast vorne
10'000 kg Max. Achslast hinten
Radstand3'400 mm
Wendekreis15'600 mm mit Heckantrieb
16'600 mm mit Allradantrieb


Motor
TypSaurer
Typ CT 2 D
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Stössel Stösselstangen und Kipphebel betätigt
Einlassventil mit Schirm
Bohrung115 mm
Hub140 mm
Hubraum8'725 cm³
Verdichtung17,45:1
TreibstoffDiesel
PS/kW120 PS / 88,25 kW (DIN) bei 1'800 U/min
Drehmoment500 Nm bei 1'200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Saurer
Typ 4 C Langbau
Mechanisches Zahnrad Wechselgetriebe
3. bis 5. Gang synchronisiert
Sämtliche Gänge positiv verriegelt
5 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 5,91:1
2. Gang 3,05:1
3. Gang 1,63:1
4. Gang 1,00:1
5. Gang 0,76:1
R. Gang 6,84:1

Verteilergetriebe
Mechanisches Reduktions- und Verteilergetriebe mit
2 synchronisierten Schaltstufen für Strassen- und Geländegang
Nebenantrieb für Seilwinde
Übersetzung
0,91:1 Strassengang
1,93:1 Geländegang

Bedienung der Schaltung
Schalthebel Schwarz: Hauptgetriebe
Schalthebel Rot: Geländegang und Vorderradantrieb
Schalthebel Gelb: Differentialsperre
Schalthebel Blau: Seilwinde
KupplungZweischeiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebHinterradantrieb
Vorderradantrieb wird mit Geländegang automatisch eingeschaltet
Strassengang ist ausschliesslich Hinterradantrieb
Geländegang ist stets Allradantrieb
AchsenVorne
Starrachse
Antriebsachse mit Kegelraddifferential und einfacher Rücksetzung
Untersetzung 4,47:1
Radantrieb über homokinetische Antriebsgelenke und im Radkörper eingebautes Planetengetriebe
Untersetzung 2,07:1
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer doppelwirkend, einstellbar
Bereifung Firestone Super All Traction 10.00 - 20, 14 Ply
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung
Untersetzung 9,27:1
Radantrieb mit Differentialwelle
Halbelliptische Längsblattfedern mit progressiever Wirkung
Differentialsperre
Druckluft betätigt
Bereifung Firestone Super All Traction 10.00 - 20, 14 Ply
Doppelbereifung


Bremsen
BetriebsbremseHydraulische Trommelbremsen mit Druckluft Bremshilfe auf alle Räder wirkend, Zweikreisanordnung, je ein Hauptbremszylinder wirkt auf zwei diagonal gegenüberliegende Räder
FeststellbremseMechanische Aussenbandbremse auf Kardanwelle wirkend, bei einzelnen Fahrzeugen auf Trommelbremsen der Hinterachse wirkend
DauerbremseAuspuff Staudruckbremse
Mechanisch betätigt


Diverses
Tankinhalt1 Tank Stahl zu 160 Liter Diesel
Links am Chassis
Anhängelast8'300 kg
SeilwindeHinten
6000 kg Zugkraft
55 m Seillänge
16 mm Seildurchmesser
28,0:1 Untersetzung
Schneckenantrieb, separate Welle ab Verteilergetriebe
Überlastschutz durch Ratschenkupplung
Seilzug nach hinten und vorne möglich
Höchstgeschwindigkeit1. Gang Strasse 7,50 km/h
1. Gang Gelände 3,54 km/h
2. Gang Strasse 14,5 km/h
2. Gang Gelände 6,85 km/h
3. Gang Strasse 27,4 km/h
3. Gang Gelände 12,8 km/h
4. Gang Strasse 44,4 km/h
4. Gang Gelände 20,8 km/h
5. Gang Strasse 58,0 km/h
5. Gang Gelände 27,2 km/h
R. Gang Strasse 6,50 km/h
R. Gang Gelände 3,05 km/h
Elektrische Anlage24 Volt
2 Batterien 12 Volt 105 Ah
Minus Pol an Masse
Rechts am Chassis
Sitzplätze2 Personen
Anzahl FahrzeugeUnbekannt
Im Truppeneinsatz1958 bis 1990
BemerkungenEinsatz

Das Fahrzeug wird bei den Leichtfliegerstaffeln auf permanenten und provisorischen Flugplätzen eingesetzt.
Der Container ist für den Helikopter Alouette II
Inhalt Tank: 1'700 Liter Flugpetrol
Inhalt Behälter: Gurten, Netze, Lastenmaterial, Wartungsmaterial
