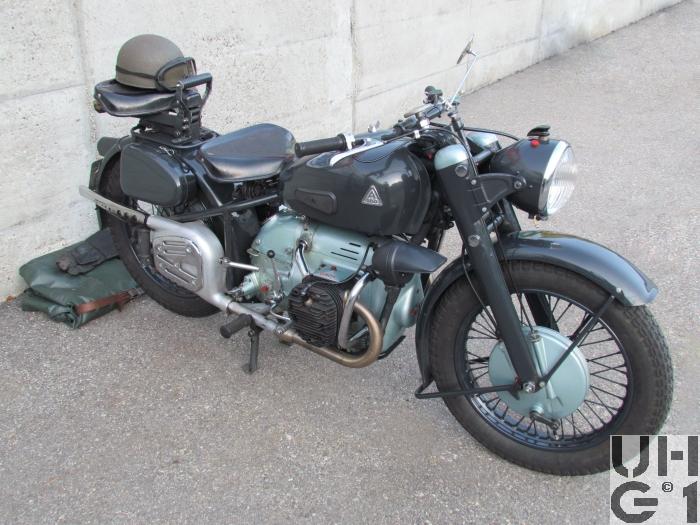

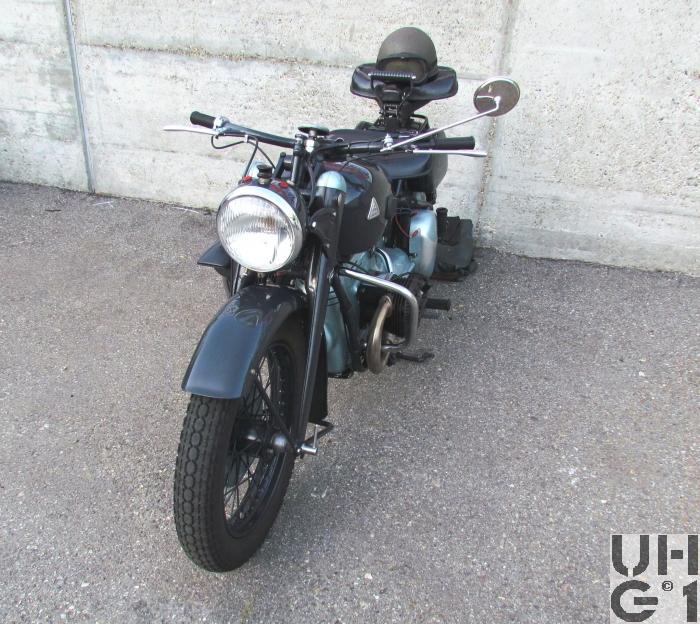

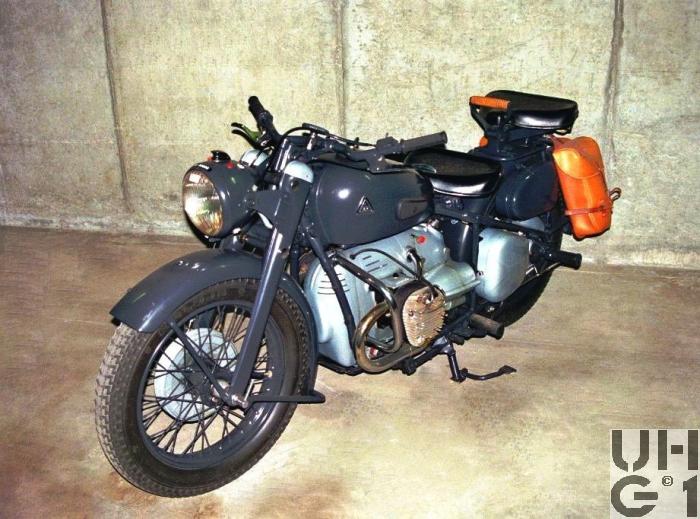

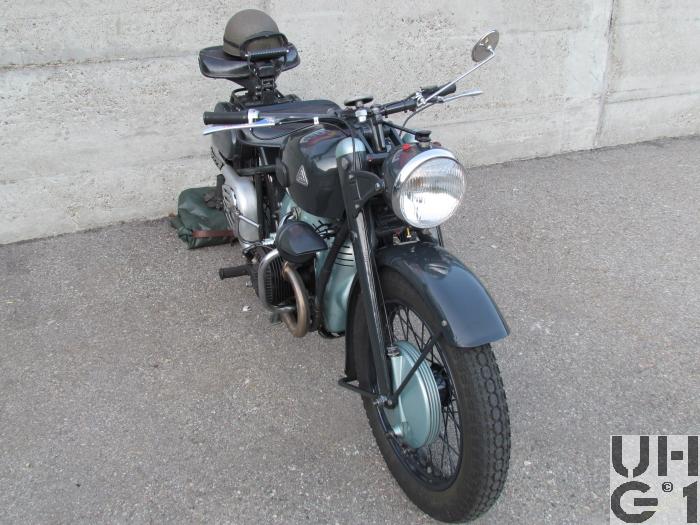

Condor A 580 Motrd 2 Pl 2x1

Condor A 580, Motrd 2 Pl 2x1 Condor A 580, Motrd 2 Pl 2x1 Condor A 580, Motrd 2 Pl 2x1 Condor A 580, Motrd 2 Pl 2x1



Abmessungen
Länge2'220 mm Fahrzeug
Breite935 mm Fahrzeug
780 mm Lenkstange
Höhe980 mm Fahrzeug
920 mm Lenkstange ab Boden
730 mm Sitzhöhe
160 mm Bodenfreiheit
Leergewicht188 kg Fahrzeug
Nutzlast200 kg Fahrzeug
Gesamtgewicht388 kg Fahrzeug
Radstand1'430 mm
Wendekreis


Motor
TypCondor
Typ 580 SV Boxer
Zylinder2 Zylinder Boxermotor
Viertakt
Vergaser
Hersteller OBA Oensingen
Typ 22
KühlsystemLuftkühlung
Anzahl Ventile2 Ventile pro Zylinder
Seitengesteuert
Stehende Ventile durch unten liegende Nockenwelle über Stössel betätigt
Bohrung70,0 mm
Hub75,2 mm
Hubraum577 cm³
Verdichtung5,8:1
TreibstoffBenzin
PS/kW20 PS / 15 kW bei 4'400 U/min
Drehmoment32 Nm bei 2'870 U/min


Kraftübertragung
Getriebe4 Gang Getriebe
Fussschaltung
Geländeuntersetzung mit Handhebel betätigt
4 Vorwärtsgänge Strasse
4 Vorwärtsgänge Gelände

Übersetzung

Strassengang
1. Gang 3,65:1
2. Gang 2,32:1
3. Gang 1,56:1
4. Gang 1,05:1

Geländegang
1. Gang 6,56:1
2. Gang 3,85:1
3. Gang 2,55:1
4. Gang 1,66:1
KupplungEinscheiben Trockenkupplung
Mechanisch über Seilzug betätigt
AntriebKardanwelle auf Hinterrad
AchsenVorne
Steckachse
Hinten
Steckachse
Rahmen
Rohrrahmen verschraubt mit Sturzbügel
Gabel
Parallelogramm Gabelsystem mit innenliegenden Federn
Gabelscheiden geschlossen, aus Stahlblech geschweisst
Stossdämpfer
Hydraulische Stossdämpfer, verstellbar
Bereifung
400x19 Military
Möglichkeit Schneeketten auf Vorder- und Hinterrad zu montieren


Bremsen
BetriebsbremseVorne
Mechanische Trommelbremse
Betätigung über Kabelzug
Trommeldurchmesser 250 mm
Hinten
Mechanische Trommelbremse
Betätigung über Fusshebel und Gestänge
Trommeldurchmesser 300 mm
FeststellbremseKeine
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 17,5 Liter Benzin
Vor dem Fahrersitz
Benzinhahn mit Doppelfilter
Reservestellung 3 Liter Reserve
4 Liter Verbrauch / 100 km
400 km Reichweite
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit100 km/h
Elektrische Anlage6 Volt
1 Batterie 6 Volt 10 Ah
Unter dem Fahrersitz
Kickstarter
Sitzplätze2 Personen
Anzahl Fahrzeuge1571 Fahrzeuge
Im Truppeneinsatz1948 bis 1977
BemerkungenGebaut von 1948 - 1950
