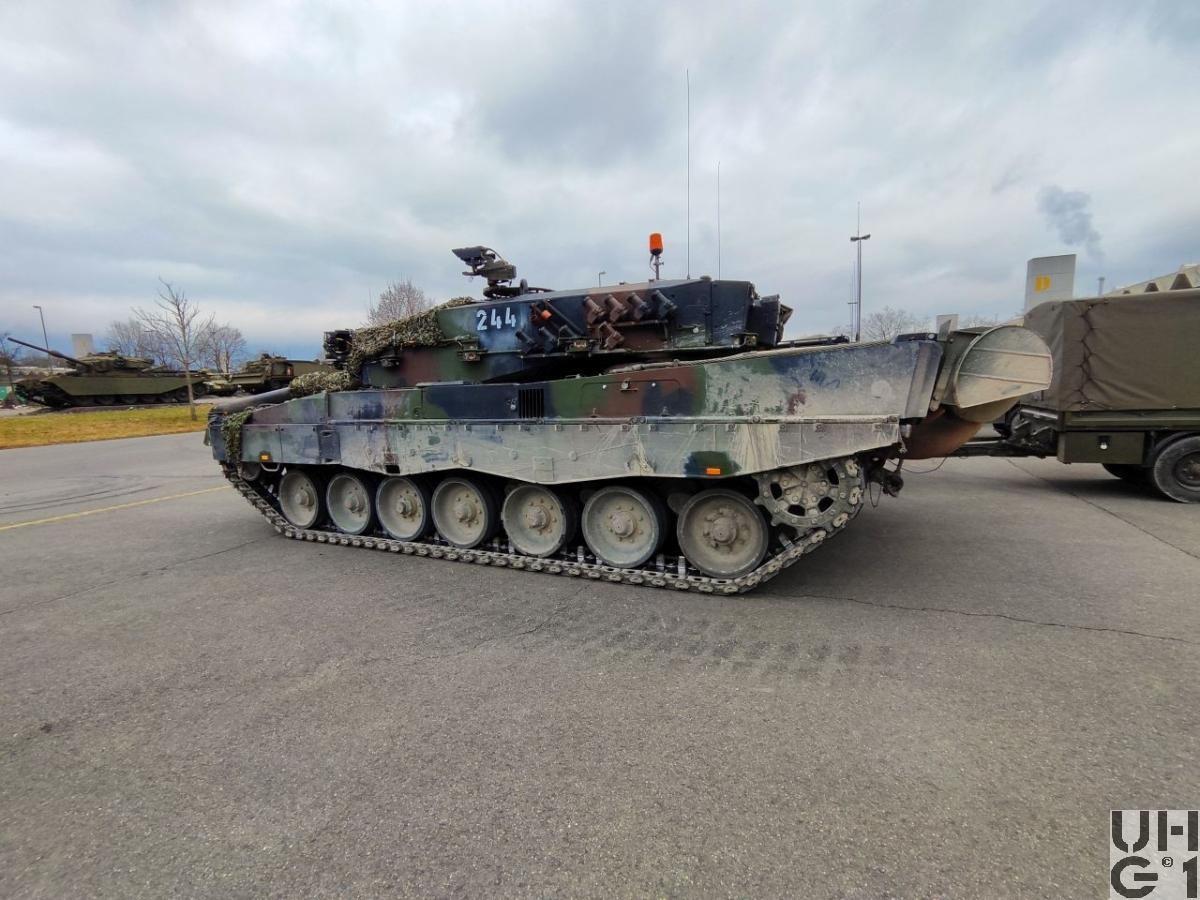

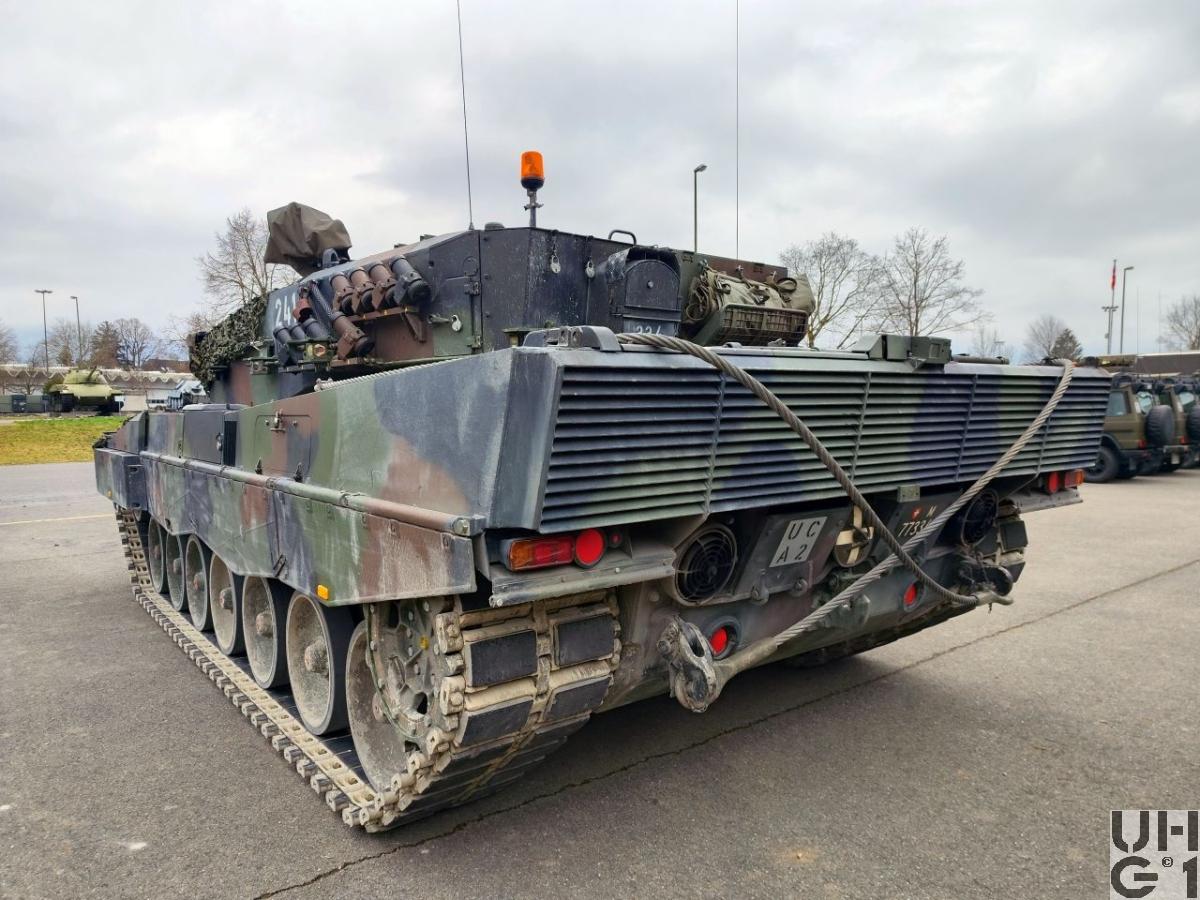

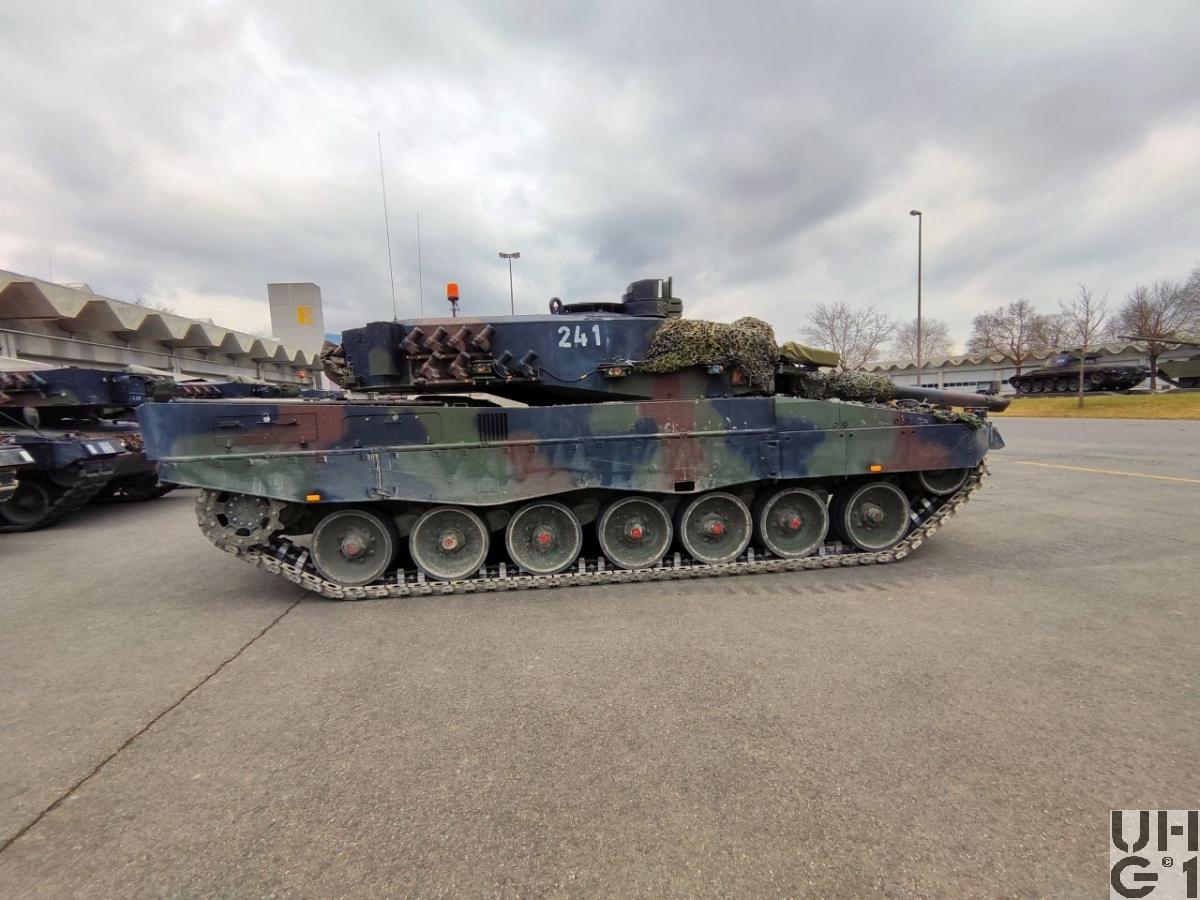

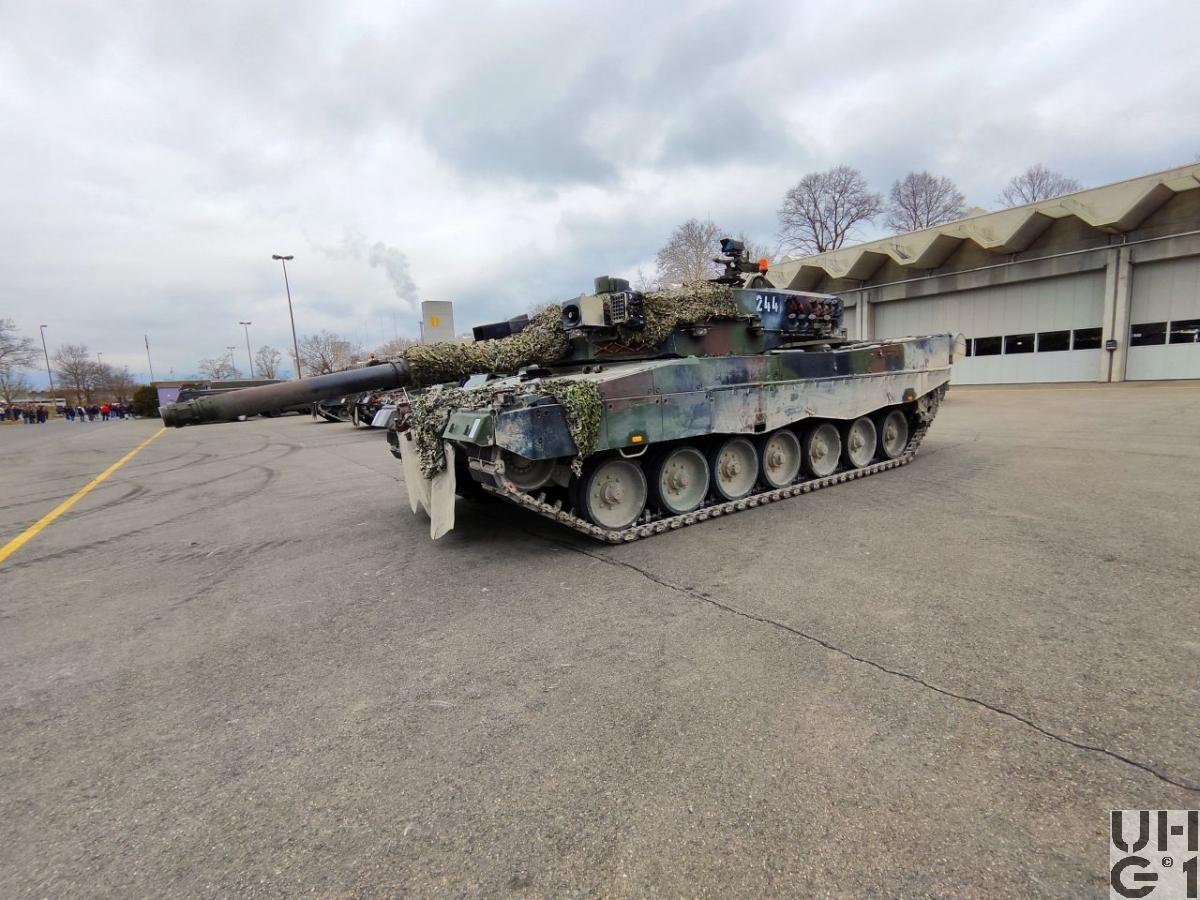

Beschaffung durch Bundesbeschluss vom 13.12.2006 Umgebaut aus Pz 87 Ablieferung von 2009 bis 2011
Im Truppeneinsatz
Ab 2011
M+ Nummer
Diverse Alles Fahrzeuge mit neuen schweren Raupenschürzen
Anzahl Fahrzeuge
134 Fahrzeuge
Kategorie
Kampfpanzer
Besatzung
4 Personen 1 Kommandant im Turm rechts 1 Richtschütze im Turm rechts unten 1 Ladeschütze im Turm links 1 Fahrer im Wannenbug rechts
Gewicht
56'500 kg Kampfgewicht 53'000 kg Leergewicht 16'000 kg Turm mit Geschütz 6'120 kg Triebwerksblock mit Befüllung 5'565 kg Triebwerkblock ohne Befüllung 2'855 kg Motor 2'750 kg Motor mit Verbrennungsluftfilter 2'590 kg Motor ohne Verbrennungsluftfilter 2'450 kg Getriebe mit Ölfüllung 2'170 kg Getriebe ohne Ölfüllung 417 kg Seitenantrieb 226 kg Schwingarm mit Lamellendämpfer 182 kg Schwingarm ohne Lamellendämpfer 106 kg Spannradschwinge 59,0 kg Drehstab 48,0 kg Laufrad 43,5 kg Spannradlagerzapfen 38,5 kg Antriebsradzahnkranz 34,0 kg Antriebsradring 34,0 kg Spannradnabe 33,5 kg Spannrad 25,0 kg Tragrolle 14,0 kg Laufradnabe 11,5 kg Endanschlagdämpfer
Leistungsgewicht
26,54 PS/t 19,52 kW/t
Länge
10'380 mm Fahrzeug mit Schalldämpfer und Rückfahrkamera Geschütz Richtung 12 Uhr 9'670 mm Fahrzeug ohne Schalldämpfer und Rückfahrkamera mit Geschütz Richtung 12 Uhr 8'490 mm Fahrzeug mit Geschütz rückwärts 7'750 mm Fahrzeug ohne Geschütz 5'220 mm Turmmittelachse-Geschütz 12 Uhr 4'930 mm Achse 1. Laufrad bis Achse 7. Laufrad 4'430 mm Turmmittelachse-Fahrzeugheck 3'300 mm Turmmittelachse-Fahrzeugfront 3'036 mm Turmmittelachse-Turmheck 1'883 mm Rohrüberhang vorne 1'359 mm Turmheck-Fahrzeugheck 800 mm Rohrüberhang hinten 710 mm Auspufftopf mit Rückwärtskamera
Breite
3'740 mm Fahrzeug mit Seitenschürzen 3'540 mm Fahrzeug ohne Seitenschürzen 3'420 mm Fahrzeug über Raupen aussen 2'150 mm Fahrzeug über Raupen innen 2'785 mm Spurweite
Höhe
4'160 mm Fahrzeug über Antennen frei 3'445 mm Fahrzeug über Antennen abgespannt 2'900 mm Fahrzeug für Bahnverlad 2'800 mm Fahrzeug über Kommandantenluke 1'774 mm Fahrzeug über Wanne 2'009 mm Feuerhöhe Geschütz 900 mm Achse Spannrad vorne 845 mm Achse Antriebsrad hinten
Bodendruck
Gelände 0,85 kg/cm²
Bodenfreiheit
540 mm vorne 490 mm hinten
Spurlänge
4'923 mm Raupe links 4'944 mm Raupe rechts 9'500 mm Wendekreis bei Ortslenkung Turmstellung 6 Uhr 11'500 mm Wendekreis bei Ortslenkung Turmstellung 12 Uhr
Überschreitfähigkeit
3'000 mm 1'100 mm Kletterfähigkeit 31,0° / 60% Steigfähigkeit 16,5° / 30% Querneigung
Watfähigkeit
1'200 mm 2'250 mm Tiefwaten mit Vorbereitung
Raupenbreite
635 mm
Geschwindigkeit Strasse
68 km/h vorwärts 31 km/h rückwärts 1. Gang 4 km/h Leerlaufdrehzahl 1. Gang 15 km/h Handschaltung 2. Gang 31 km/h Handschaltung 3. Gang 45 km/h Handschaltung 2. / 3. / 4. Gang 68 km/h Automatik 1. Gang 15 km/h rückwärts Handschaltung 2. Gang 31 km/h rückwärts Handschaltung
Geschwindigkeit Gelände
68 km/h vorwärts 31 km/h rückwärts 2. Gang
Tankinhalt
1'160 Liter Diesel 230 Liter Nischentreibstoffbehälter Links 250 Liter Haupttreibstoffbehälter links 350 Liter Nischentreibstoffbehälter rechts 280 Liter Haupttreibstoffbehälter rechts 50 Liter Entnahmebehälter 340 Liter / 100 km Verbrauch Strasse 530 Liter / 100 km Verbrauch Gelände 12 bis 13 Liter / Stunde Verbrauch im Stand 340 km Reichweite Strasse 220 km Reichweite Gelände
Fahrwerk
Pro Seite 1 Spannradpaar vorne, 565 mm Durchmesser 1 Spannradschwinge vorne 1 Raupenspannvorrichtung vorne 7 Laufradpaare, 700 mm Durchmesser, 310 mm Breite 4 Tragrollen, 230 mm Durchmesser, 140 mm breit, versetzt angeordnet 5 Hydraulische Endanschläge an Schwingarm 1,2,3,6 und 7 2 Feste Endanschläge an Schwingarm 4 und 5 7 Schwingarme 7 Federstäbe, 63 mm Durchmesser 5 Lamellenreibungsdämpfer an den Schwingarmlagergehäusen 1,2,3,6 und 7 1 Seitenvorgelege 1 Antriebsrad hinten, 651 mm Durchmesser 1 Endverbinderraupe
Raupenart
Hersteller Diehl Typ 570 F, ab 2014 Typ 570 FT Gummigelagerte Endverbinderraupe mit auswechselbaren Gummikissen 82 Raupenglieder pro Seite im Neuzustand 2 Raupenglieder Reserve 2'750 kg Gewicht Verbinderraupe 33,2 kg Gewicht Raupenglied
Elektrische Spannung
24 Volt 8 Batterien à 12 Volt 100 Ah Je 4 Batterien links und rechts in den Seitennischen vom Triebwerksraum Minus Pol an Masse Die Elektrische Anlage ist in ein Grobnetz und ein Feinnetz aufgeteilt Das Grobnetz (6 Batterien) versorgt die Baugruppen im gesammten Fahrzeug, die grossen Belastungsschwankungen ausgesetzt sind Das Feinnetz ( 2 Batterien) versorgt den Wechselrichter, den Relaiskasten für den Wechselrichter und die Zentrallogik Je 2 Batterien sind zu einer Gruppe in Reihenschaltung miteinander verbunden. Drei dieser Gruppen sind parallel geschaltet und sind für die Versorgung des Grobnetzes verantwortlich. Die vierte Gruppe ist für die Versorgung des Feinnetzes verantwortlich
12 Zylinder V 90° Viertakt Vorkammer-Mehrstoff Dieselmotor 2 Abgasturbolader mit interner Ladeluftkühlung 4 Ventile pro Zylinder Hängende Ventile durch hoch liegende Nockenwellen über Rollenstössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwellen über Steuerräder Trockensumpf-Druckumlaufschmierung
Leistung
1'500 PS / 1'103 kW bei 2'600 U/min
Drehmoment
479,26 mkg / 4'700 Nm bei 1'600 U/min
Bohrung
170 mm
Hub
175 mm
Hubraum
47'666 cm³
Treibstoff
Diesel
Antriebslage
Hinten
Hilfsmotor
Hersteller
Kein Hilfsmotor eingebaut
Typ
x
Anzahl Zylinder
X
Leistung
X
Bohrung
X
Hub
X
Hubraum
X cm³
Treibstoff
X
Getriebe
Typ
Hersteller Renk Typ HSWL 354 Hydromechanisches Schalt-, Wende- und Lenkgetriebe Halb- und Vollautomatisch schaltbar mit kombinierter hydrodynamisch-mechanischer Betriebsbremse Handschaltung: 1. bis 3. Gang Automatik: 2. bis 4. Gang Schaltungsart: Elektrisch/hydraulisch 4 Vorwärtsgänge 2 Rückwärtsgänge Übersetzung 1. Gang 4,504:1 2. Gang 2,210:1 3. Gang 1,523:1 4. Gang 1,003:1 Lenkung Hersteller Renk Typ TRM Bauart Hydrostatisch/hydrodynamisch Stufenlose Überlagerungslenkung Bremsen Betriebsbremse Hydrodynamische Strömungsbremse mit integrierten Scheibenbremsen Hilfsbremse Wannenseitigen Federspeicherbremse auf Scheiben Feststellbremse Wie Hilfsbremse Seitenantrieb Hersteller ZF Typ P 25000 Planetengetriebe An jeder Seite der Wanne hinten aussen Übersetzung 4,67:1
Bewaffnung
Hauptwaffe
12 cm Glattrohr Panzer Kanone 1987 12 cm Pz Kan 87 Hersteller Rheinmetall Düsseldorf Typ Rh 120 L/44 Technische Daten 120 mm Kaliber 5'593 mm Gesamtlänge 5'300 mm Rohrlänge Glattrohr 3'800 kg Gewicht Pz Kanone 1'150 kg Gewicht Rohr 683 kg Gewicht Bodenstück mit Verschluss 110 kg Gewicht Verschlusskeil 13,5 kg Gewicht Rauchabsauger 13,5 kg Gewicht Rohrschutzhülle vorne 12,8 kg Gewicht Rohrschutzhülle hinten 360° Seitenrichtbereich - 9° bis + 20° Höhenrichtbereich Rohr 12 Uhr + 3° bis + 20° Höhenrichtbereich Rohr 06 Uhr 9 Schuss / Minute Feuergeschwindigkeit Fallkeilverschluss Verschlussystem halbautomatisch Abfeuerung elektrisch Kampfmunition HL Pat 87 Lsp, 1'130 m/s, (HEAT-MP-T), Gewicht 23,3 kg Pfeil Pat 90 Lsp, 1'640 m/s, (APFSDS-T), Gewicht 19,0 kg Pfeil Pat 98 Lsp, 1'640 m/s, (APFSDS-T), Gewicht 19,0 kg Übungsmunition U HL Pat 87 Lsp, 1'130 m/s, Gewicht 23,3 kg U Pfeil Pat 87 Lsp, 1'690 m/s, Gewicht 19,0 kg Manipuliermunition Manip Pfeil Pat, Gewicht 19,0 kg Manip HL Pat, Gewicht 23,3 kg
24 mm Einsatzlauf zur 12 cm Pz Kan 87 Munition EUG 55 elektr Zü VZ Lsp, 900 m/s, Gewicht 225 gr
Maschinengewehr
7,5 mm Panzer Maschinengewehr 1987, Rohrparallel 7,5 mm Kuppel Maschinengewehr 1987 Hersteller SW Thun AG Technische Daten 7,5 mm Kaliber 1'410 mm Waffenlänge Panzer Maschinengewehr 1'230 mm Waffenlänge Kuppel Maschinengewehr 563 mm Lauflänge 270 mm Drallänge 4 Züge 750 m / Sekunde Anfangsgeschwindigkeit 3'300 bar Max. Gasdruck 500 / 1'000 Schuss pro Minute Kadenz Panzer Maschinengewehr umschaltbar 1'000 Schuss pro Minute Kadenz Kuppel Maschinengewehr 29,3 kg Gewicht Panzer Maschinengewehr 15,2 kg Gewicht Kuppel Maschinengewehr 23,0 kg Gewicht Drehlafette - 9° bis + 20° Höhenrichtbereich Panzer Maschinengewehr - 9° bis + 60° Höhenrichtbereich Kuppel Maschinengewehr Rückstosslader luftgekühlt Stützklappenverriegelung Das Kuppel Maschinengewehr kann auf einer Drehlafette sowohl auf der Lader- oder Kommandantenkuppel eingesetzt werden Das Panzer Maschinengewehr und das Kuppel Maschinengewehr können nicht untereinander ausgetauscht werden Kampfmunition 7,5 mm GP 11, 750 m/s, Gewicht 26,8 gr 7,5 mm Lsp Pat 11, 750 m/s, Gewicht 25,6 gr Markiermunition 7,5 mm Mark Pat Mg 85, Gewicht 14,8 gr Manipuliermunition 7,5 mm Gw Manip Pat 11, Gewicht 36,5 gr
Lyran
Keine
Nebelwerfer
7,6 cm Mehrfachwurfanlage 1998 Hersteller SW Thun AG Entwickler Diehl Deutschland Technische Daten 76 mm Kaliber 5 Sekunden Dauer Aufbau Nebelwand 90 - 200 Sekunden Dauer des Nebels 100 - 120 m Nebelwandbreite pro Salve links und rechts 50 - 90 m Wurfweite 16 Nebelwerfer Je 2 x 4 Rohre links und rechts am Turmheck Elektrische Auslösung Links und rechts als Salve A Links und rechts als Salve B Kampfmunition 7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg Übungsmunition 7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg Manipuliermunition 7,6 cm Manip Nb Pat 95
Munitionsvorrat
Hauptwaffe
42 Patronen 15 Patronen 1. Bereitschaft im Munitionsraum Turmheck 10 Pfeilpatronen 5 Hohlladungspatronen 27 Patronen 2. Bereitschaft im Munitionsraum Wanne, links vom Fahrer 18 Pfeilpatronen 9 Hohlladungspatronen
Maschinengewehr
4'100 Schuss 900 Schuss 1. Bereitschaft im Gurtenkasten beim Panzer Mg 200 Schuss 1. Bereitschaft in Mg-Kiste am Kuppel-Mg 1'000 Schuss 2. Bereitschaft in 5 Mg-Kisten auf dem Turmboden beim Lader 1'000 Schuss 2. Bereitschaft in 5 Mg-Kisten an linker Wannenwand 1'000 Schuss 2. Bereitschaft in 5 Mg-Kisten auf dem Munitionsraum Wanne, links vom Fahrer Verhältnis GP 11 zu Lsp Pat 11 = 3:1
Lyran
Keine
Nebelwerfer
32 Patronen 1. Bereitschaft 16 Patronen geladen 2. Bereitschaft 16 Patronen im Heckkasten als Reserve
Geschichte Mit dem Rüstungsprogramm 2006 wird ein Kredit gesprochen um die noch im Einsatz befindlichen 134 Panzer einem Werterhaltungsprogramm zu unterziehen Das Programm umfasst im wesentlichen folgende Komponenten: Ein Kommandanten Systembediengerät mit verbesserter Nutzführung für das Panzerprüfsystem Ein Wärmebildgerät im Periskop des Kommandanten Eine Laser-Echo Anwahl für den Richter und den Kommandanten Elektroantrieb des Turmes und der Waffenanlage Rückfahrkamera am Heck mit Anzeige für den Fahrer
Einteilung Panzer Bat 12 Panzer Bat 13 Mech Bat 14 Mech Bat 17 Mech Bat 18 Mech Bat 29
