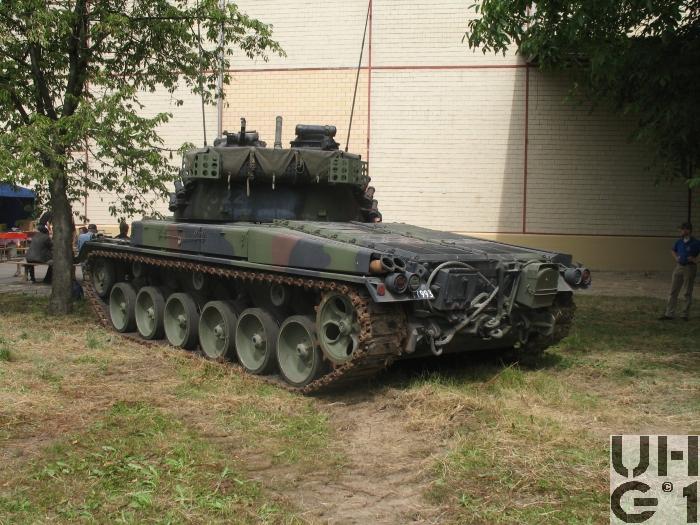

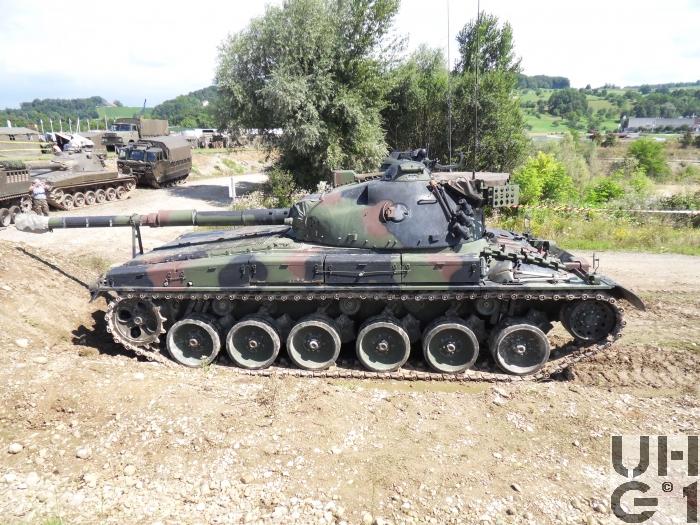

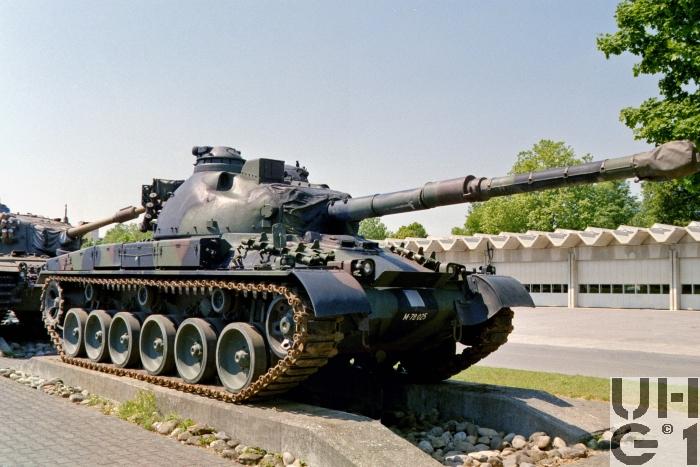

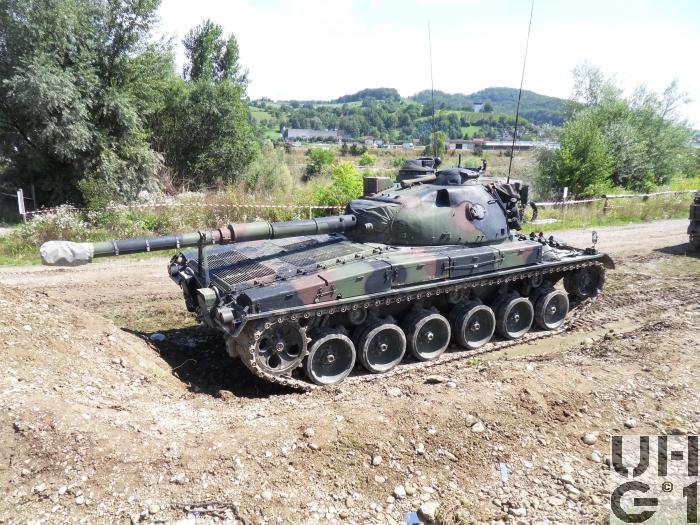

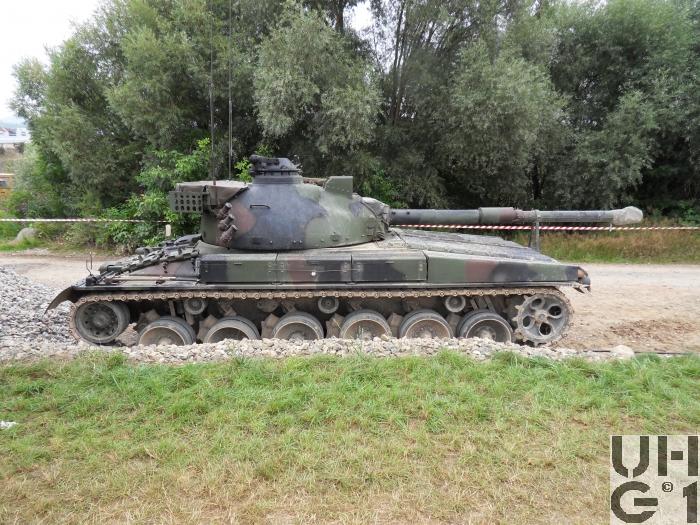

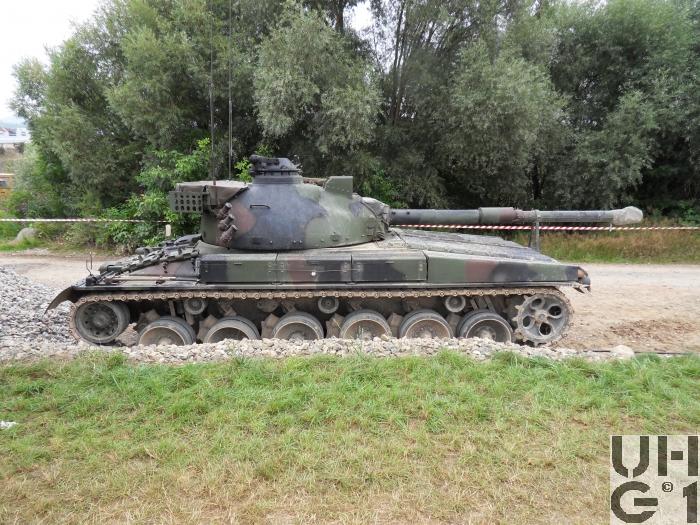

Beschaffung als Pz 68/75 Serie 3, durch Bundesbeschluss vom 23.09.1975 Serie 4, durch Bundesbeschluss vom 18.09.1978 Ablieferung als Pz 68/75 Serie 3, 1978 bis 1979 Serie 4, 1979 bis 1983
Kampfwertgesteigert über Rüstungsprogramm 1988 zu Pz 68/88 Umgebaut 1993/94
Im Truppeneinsatz
1978 bis 1994 als Pz 68/75 1993 bis 2003 als Pz 68/88
M+ Nummer
M+77962 bis M+78131 Plus 25 M+ Nummern der Serie 2 Pz 68
Kategorie
Kampfpanzer
Anzahl Fahrzeuge
195 Fahrzeuge
Besatzung
4 Personen 1 Kommandant rechts im Turm hinten 1 Richter rechts im Turm vorne 1 Lader links im Turm 1 Fahrer vorne Mitte im Bug
Gewicht
41'700 kg Fahrzeug 9'500 kg Turm 5'200 kg Antriebsgruppe gefüllt 2'500 kg Fahr- und Lenkgetriebe 1'650 kg Hauptmotor 698 kg Hilfsgruppe gefüllt 650 kg Hilfsgruppe leer 530 kg Seitenantrieb 432 kg Raupenspannvorrichtung 270 kg Raupenspannrad mit Spannradwelle 218 kg Antriebsrad 198 kg Hilfsgetriebe 185 kg Hilfsmotor 183 kg Schwingarm 154 kg Laufrad mit Nabe 150 kg Je Treibstoffbehälter links und rechts aus GFK 54 kg Laufrad 42 kg Raupenspannrad 28 kg Tragrolle 11 kg Hydraulischer Endanschlagdämpfer 8 kg Federanschlag
Leistungsgewicht
15,82 PS/t 11,63 kW/t
Länge
9'490 mm Fahrzeug mit Geschütz Richtung 12 Uhr 8'570 mm Fahrzeug mit Geschütz im Marschlager 6'980 mm Wanne mit Anbauten 6'410 mm Wanne ohne Anbauten 3'950 mm Turmmitte bis Fahrzeugheck 3'030 mm Turmmitte bis Fahrzeugfront 2'510 mm Überhang Rohr vorne, Geschütz Richtung 12 Uhr 1'590 mm Überhang Rohr hinten, Geschütz im Marschlager
Breite
3'140 mm Fahrzeug 2'900 mm Wanne ohne Anbauten 3'110 mm Fahrzeug über Raupen aussen 2'070 mm Fahrzeug über Raupen innen 2'590 mm Spurweite
Höhe
5'450 mm Fahrzeug über Antennen frei 3'700 mm Fahrzeug über Antennen abgespannt 3'300 mm Fahrzeug über Flab Maschinengewehr in Zurrstellung 2'950 mm Fahrzeug über Flab Maschinengewehr Lafette 2'840 mm Fahrzeug über Kommandantenluke geschlossen 2'480 mm Fahrzeug über Turm 1'660 mm Fahrzeug über Wanne 1'385 mm Wanne ohne Anbauten 1'960 mm Feuerhöhe Geschütz 780 mm Achse Antriebsrad hinten 750 mm Achse Spannrad vorne
Bodendruck
Gelände 0,86 kg/cm² Strasse 13,1 kg/cm²
Bodenfreiheit
450 mm unter Wanne 400 mm unter Schwingarm
Spurlänge
4'240 mm
Überschreitfähigkeit
2'600 mm Geschützrohr 12 Uhr 750 mm Kletterfähigkeit 35,0° / 70% Steigfähigkeit 16,5° / 30% Querneigung
Watfähigkeit
1'100 mm
Raupenbreite
520 mm
Geschwindigkeit Strasse
52,70 km/h vorwärts 51,81 km/h rückwärts 1. Gang 4,070 km/h 2. Gang 6,700 km/h 3. Gang 11,22 km/h 4. Gang 19,07 km/h 5. Gang 31,40 km/h 6. Gang 52,70 km/h 1. R-Gang 4,030 km/h 2. R-Gang 6,640 km/h 3. R-Gang 11,10 km/h 4. R-Gang 18,95 km/h 5. R-Gang 31,09 km/h 6. R-Gang 51,81 km/h
Geschwindigkeit Gelände
30 km/h
Tankinhalt
679 Liter Diesel 320 Liter Treibstoffbehälter links in der Wanne 325 Liter Treibstoffbehälter rechts in der Wanne 34 Liter Treibstoffausgleichsbehälter rechts vorne im Motorraum 250 bis 300 Liter / 100 km Verbrauch Strasse 150 bis 180 Liter / Stunde Verbrauch Gelände 240 km Reichweite Strasse 5 bis 6 Stunden Reichweite Gelände
Fahrwerk
Pro Seite 1 Spannrad mit Spannvorrichtung vorne 6 Schwingarme mit Federpaket und hydraulischem Dämpfer 6 Doppellaufräder 3 Doppeltragrollen 2 hydraulische Endanschlagdämpfer zu Schwingarm Nr. 1 + Nr. 6 4 Endanschläge zu Schwingarm Nr. 2 bis Nr. 5 1 Seitenantrieb hinten 1 Verbinderraupe
Raupenart
Gummigelagerte Verbinderraupe mit auswechselbaren Gummikissen 83 Raupenglieder pro Seite im Neuzustand 8 Raupenglieder Reserve 1'860 kg Gewicht Raupe 22 kg Gewicht Raupenglied 13,95 m Länge Raupe
Elektrische Spannung
24 Volt 4 Batterien à  6 Volt 189 Ah In Serie geschaltet Minus Pol an Masse Unter dem Turmboden in der Wanne
Panzerung
Max. 80 mm
Ãœbermittlungsmittel
1 Funkstation SE-412 A/C 1 Sender-Empfänger A, im Turmheck 1 Sender-Empfänger C, im Turmheck 1 ESM-Sendedämpfer ED-412, im Richterkasten im Turmboden 1 Bordverstärker (BV), rechts hinter dem Kommandanten 4 Bedienungsgeräte (BG) 1 für Fahrer, Fahrerraum rechte Seite hinten 1 für Kommandant, Kommandantenposten rechts an der Turmwand 1 für Richter, Richterposten rechts an der Turmwand 1 für Lader, Laderposten links an der Turmwand 4 Sprechgarnituren An den entsprechenden Haken an den jeweiligen Arbeitsplätzen der Besatzung 2 Antennen 2-teilig, im Werkzeugkasten Nr. 4 2 Abspannseile, im Werkzeugkasten Nr. 4 1 Aussenbordtelefon, im Aussenbordtelephonkasten, am Heck links 1 Armeetelephon, im Werkzeugkasten Nr. 4 1 Kabelrolle KR 83 mit 600 m Kabel F-2E, im Kabelrollenkasten am Heck rechts
Hauptmotor
Hersteller
MTU / MB
Typ
MB 837 Ba-500
Anzahl Zylinder
8 Zylinder V 90° Viertakt Vorkammerverfahren mit mechanischer Aufladung 4 Ventile pro Zylinder Hängende Ventile durch unten liegende Nockenwellen über Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwellen über Steuerräder Trockensumpf-Druckumlaufschmierung
Leistung
660 PS / 485,4 kW bei 2'200 U/min
Drehmoment
224,94 mkg / 2'206 Nm bei 1'750 U/min
Bohrung
165 mm
Hub
175 mm
Hubraum
29'900 cm³
Treibstoff
Diesel
Antriebslage
Hinten
Hilfsmotor
Hersteller
Mercedes Benz
Typ
OM 636 VI 6 636.900006 Baumuster
Anzahl Zylinder
4 Zylinder Reihenmotor Viertakt Vorkammerverfahren 2 Ventile pro Zylinder Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwelle über Steuerräder Druckumlaufschmierung
Leistung
38 PS / 27,94 kW bei 2'800 U/min 10,50 mkg / 103 Nm bei 2'000 U/min
Bohrung
75 mm
Hub
100 mm
Hubraum
1'767 cm³
Treibstoff
Diesel
Getriebe
Typ
SLM Winterthur Fahr- und Lenkgetriebe Lamellenkupplungsgetriebe Hydraulisch betätigtes Stufengetriebe mit hydrostatischer Überlagerungslenkung und Bandbremsen 6 Vorwärtsgänge 6 Rückwärtsgänge Anortlenkung Übersetzung 1. Gang 7,640:1 2. Gang 4,640:1 3. Gang 2,770:1 4. Gang 1,630:1 5. Gang 0,990:1 6. Gang 0,590:1 1. R-Gang 7,64:1 2. R-Gang 4,64:1 3. R-Gang 2,77:1 4. R-Gang 1,63:1 5. R-Gang 0,99:1 6. R-Gang 0,54:1 Lenkung Hydrostatische Überlagerungslenkung mit Bandbremsen. Die Lenkung erfolgt von einem Lenkrad aus Bremsen Fahrbremssystem mit hydraulischer Betätigung Feststellbremssystem mit mechanischer Betätigung Seitenantrieb An jeder Seite der Wanne hinten aussen Übersetzung 9,75:1
Bewaffnung
Hauptwaffe
10,5 cm Panzer Kanone 1961 10,5 cm Pz Kan 61 Hersteller Eidgenössische Konstruktionswerkstätte Thun (K+W) Entwickler Eidgenössische Konstruktionswerkstätte Thun (K+W) Technische Daten 105 mm Kaliber 360° 6'400 A‰ Seitenrichtbereich 6,22 A‰ = 1 Umdrehung am Seitenrichthandrad - 10° bis + 21° -175 A‰ bis +370 A‰ Höhenrichtbereich 3,61 A‰ = 1 Umdrehung am Höhenrichthandrad - 7° Höhenrichtbereich über Heck 88,6 cm² Querschnitt inkl. Züge 5'665 mm Länge über Bodenstück 5'345 mm Länge von Hülsenanschlag bis Rohrmündung 4'723 mm Länge des gezogenen Teils 1'890 mm Drallänge 550 mm Max. Rohrrücklauf 28 Züge Konstanter Rechtsdrall 9°54` Drallwinkel 2'280 kg Geschütz 1'260 kg Rücklaufendes Gewicht 1'080 kg Wiege 870 kg Geschützrohr mit Entlüfter und Führungen 811 kg Geschützrohr ohne Anbauten 262 kg Bodenstück 52 kg Verschlusskeil 32 kg Vorholer 27 kg Rücklaufbremse 6 - 10 Schuss / Minute Feuergeschwindigkeit Einzelschuss Rohrrücklaufgeschütz Monobloc-Rohr mit Rohrentlüfter und aufgeschraubten Bodenstück, ohne Mündungsbremse Halbautomatischer Vertikal-Fallblockverschluss Schussauslösung elektrisch am Schaltkasten Kommandant - Richter durch Richter oder Kommandant Geschützbewegung von Hand oder hydromotorisch Das Geschütz wird von Hand geladen Der Hülsenauswurf erfolgt automatisch Zielvorrichtung über Feuerleitanlage Kampfmunition Pz Spr G BoZ Lsp, 728 m/s (HESH), Gewicht 21,0 kg Pfeil Pat Lsp, 1'448 m/s (APFSDS-T), Gewicht 18,7 kg Pfeil Pat 87 Lsp, 1'450 m/s (APFSDS-T), Gewicht 18,7 kg Übungmunition EUG MZ 54 Lsp, 602 m/s, Gewicht 19,9 kg Manipuliermunition Manip Pz Spr G, Gewicht 21,0 kg Manip Pfeil Pat, Gewicht 18,7 kg Markiermunition Mark G, Gewicht 5,8 kg
24 mm Einsatzlauf zur 10,5 cm Pz Kan 60/61 Munition EUG 55 elektr Zü VZ Lsp, 900 m/s, Gewicht 225 gr U Pat 90 Lsp, 1'180 m/s, 255 gr
Maschinengewehr
7,5 mm Panzer Maschinengewehr 1951 / 71, Flab Mg 7,5 mm Panzer Maschinengewehr 1951 / 71, Turm Mg 7,5 mm Pz Mg 51 / 71 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Eidgenössische Waffenfabrik Bern (W+F) Technische Daten 7,5 mm Kaliber 360° Seitenrichtbereich - 4° bis + 77° Höhenrichtbereich Flab Mg 360° Seitenrichtbereich - 10° bis + 21° Höhenrichtbereich Turm Mg 1'270 mm Gesamtlänge 563 mm Lauflänge mit Verriegelungsgehäuse 490 mm Weg des Geschossbodens im Lauf 270 mm Drallänge 4 Züge 560 / 1'000 Schuss / Minute Feuergeschwindigkeit 750 m / Sekunde Anfangsgeschwindigkeit 3'200 kg / cm² Max. Gasdruck 14,5 kg Gewicht 2,80 kg Wechsellauf 4,00 kg Wechsellauf mit Etui 1,50 kg 50 Glieder-Gurte 3,00 kg Gurtkiste leer 9,00 kg Gurtkiste gefüllt 35,0 kg 1'000er Kasten gefüllt Luftgekühlte Automatenwaffe Rückstosslader mit kurzem Rücklauf Stützklappenverriegelung Seriefeuer Patronenzufuhr über zusammensetzbare Metallgurten zu 50 Gliedern aus Gurtenkisten (Max. 202 Patronen) Flab Mg eingebaut auf Lafette an der Laderluke Schussauslösung mechanisch über Handabzug durch Lader Zielvorrichtung über Korn und Visier Turm Mg eingebaut Rohrparallel zum Geschütz Schussauslösung elektro-magnetisch durch Kommandant oder Richter am Steuerposten Richter und Steuerposten Kommandant oder an der Höhenrichtkurbel (Abfeuerungsknopf) Zielvorrichtung wie Hauptgeschütz Weiterentwicklung des Deutschen Mg 42 durch die Eidgenössische Waffenfabrik Bern zum Schweizerischen Mg 51, MG 51 / 71 Das Mg 51 wurde ab 1972 umgebaut und mit einer umschaltbaren Kadenz 560 / 1'000 Schuss / Minute versehen und als Mg 51 / 71 bezeichnet Kampfmunition 7,5 mm GP 11, 750 m/s, Gewicht 26,8 gr 7,5 mm Lsp Pat 11, 750 m/s, Gewicht 25,6 gr Markiermunition 7,5 mm Mark Pat Mg 51, Gewicht 13,8 gr 7,5 mm Gw Mark Pat 58, Gewicht 13,8 gr 7,5 mm Gw Mark Pat 85, Gewicht 14,8 gr Manipuliermunition 7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr
Lyran
7,1 cm Leuchtgeschosswerfer 1974 7,1 cm Le GW 74 Einbau ab 1975 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Bofors Schweden Technische Daten 71 mm Kaliber 629 mm Rohrlänge innen 17 kg Gewicht 115 m / Sekunde Anfangsgeschwindigkeit ohne Zusatztreibladung 150 m / Sekunde Anfangsgeschwindigkeit mit Zusatztreibladung 3 m / Sekunde Sinkgeschwindigkeit 30 Sekunden Leuchtdauer 400, 800, 1'300 m Einsatzdistanz, am Zünder einstellbar 5 Lux bei 400 m Radius Ausleuchtung Der Leuchtgeschosswerfer ist auf dem Turm des Panzers zwischen Kommandanten- und Laderluke in Fahrtrichtung montiert. Der Leuchtgeschosswerfer ist in der Höhe von 0-160° verstellbar. Die Schussauslösung erfolgt mechanisch durch einen Schlagbolzen, welcher elektromagnetisch betätigt wird. Durch betätigen des Abfeuerungsknopfes am Abfeuerungskasten durch den Kommandanten wird der Schuss ausgelöst. Der Abfeuerungskasten ist rechts vom Kommandanten an der Turmwand angebracht. Kampfmunition 7,1 cm W Bel G 74 ZZ, 114/154 m/s, Gewicht 1,170 kg Manipuliermunition 7,1 cm W Manip Bel G 74
Nebelwerfer
7,6 cm Nebelwerfer 1987 7,6 cm Nbw 87 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Wegmann Deutschland Technische Daten 76 mm Kaliber 5 Sekunden Dauer Aufbau Nebelwand 90 - 200 Sekunden Dauer des Nebels 100 - 120 m Nebelwandbreite pro Salve links und rechts 50 - 90 m Wurfweite 6 Nebelwerfer 2 x 3 Nebelwerfer links und rechts am Turm seitlich Schussauslösung elektrisch durch Kommandant am Schalterkasten Kommandant / Lader Feuerarten 1 Salve links, 3 Schuss 1 Salve rechts, 3 Schuss 1 Salve links und rechts, 6 Schuss Kampfmunition 7,6 cm Nb Pat 87 el Zü, Gewicht 1,180 kg 7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg Übungsmunition 7,6 cm U Nb Pat 90 el Zü, Gewicht 1,180 kg 7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg Manipuliermunition 7,6 cm Manip Nb Pat 7,6 cm Manip Nb Pat 95
Munitionsvorrat
Hauptwaffe
52 Schuss 12 Schuss auf dem Turmboden, 1. Bereitschaft 20 Schuss im Treibstofftank links, 2. Bereitschaft 20 Schuss im Treibstofftank rechts, 2. Bereitschaft
Maschinengewehr
4'000 Schuss 1 Metall-Koffer à 200 Schuss am Maschinengewehr, 1. Bereitschaft Flab Maschinengewehr 2 Metall-Koffer à 200 Schuss in Halterungen im Effektenkorb, 1. Bereitschaft Flab Maschinengewehr 1'000 Schuss im Kasten links an der Turmwand, 1. Bereitschaft Turm Maschinengewehr 6 Metall-Koffer à 200 Schuss im Turmboden unter Richter- und Laderposten, 2. Bereitschaft beide Maschinengewehre 6 Metall-Koffer à 200 Schuss in Halterungen am Effektenkorb aussen, 2. Bereitschaft beide Maschinengewehre
Lyran
12 Geschosse 4 Geschosse im Turm links von der Funkstation 8 Geschosse im Turm rechts von der Funkstation
Nebelwerfer
12 Stück 6 Patronen geladen, 1. Bereitschaft 6 Patronen im Turm links von der Funkstation, 2. Bereitschaft
Bemerkungen
Geschichte Der Panzer 68/88 basiert auf dem Panzer 68/75, das ist der Panzer 68 der dritten und vierten Serie mit dem grossen Turm. Die dritte Serie von 110 Stück wurde von 1978 bis 1979 hergestellt und die vierte Serie von 60 Stück von 1983 bis 1984. Für die restlichen 25 Fahrzeuge wurden noch neue grosse Türme zusätzlich gegossen und auf Fahrgestelle der zweiten Serie aufgebaut.
Einteilung Pz Bat 3 von 1995 bis 2003 Pz Bat 6 von 1994 bis 2003 Pz Bat 8 von 1995 bis 2003 Pz Bat 24 von 1995 bis 2003 Pz Bat 25 von 1994 bis 2003 Pz Bat 26 von 1994 bis 2003
Veränderungen Pz 68/75 Stand AA4 zu Pz 68/88 Stand AA6 Verbesserte Schwingarme Neue Raupentragrollen Neue Torsionsblocks an der Raupe Einbau von hydraulischen Endanschlägen am Schwingarmen 1 + 6 Neue Treibstoffvorfilter Neue Treibstoffbehälter aus GFK Diverse Verbesserungen der ABC Anlage Diverse Verbesserungen der elektrischen Anlage Neue Panzersprechgarnituren Neue elektrisch gesteuerte Dieselheizung Einbau einer neuen Brandunterdrückungsanlage für Turm und Fahrerraum Halon Feuerlöscher an Werkzeugkasten Nr. 1 + 7 Fleckentarnanstrich Diverse Verbesserungen am Antriebsblock Diverse Verbesserungen im Turm Neue hydraulische Rücklaufbremse für das 105 mm Geschütz Neue 76 mm Nebelwerfer 87 Neue Kommandantenluke Einbau einer Feuerleitanlage mit einem Laser Entfernungsmesser Die Ausblickoptik des Zielgerätes vor der Kommandantenluke wird durch eine Schutzhaube geschützt Die zwei Maschinengewehr-Munitionskisten der 1. Bereitschaft befinden sich neu in zwei Halterungen im Effektenkorb
