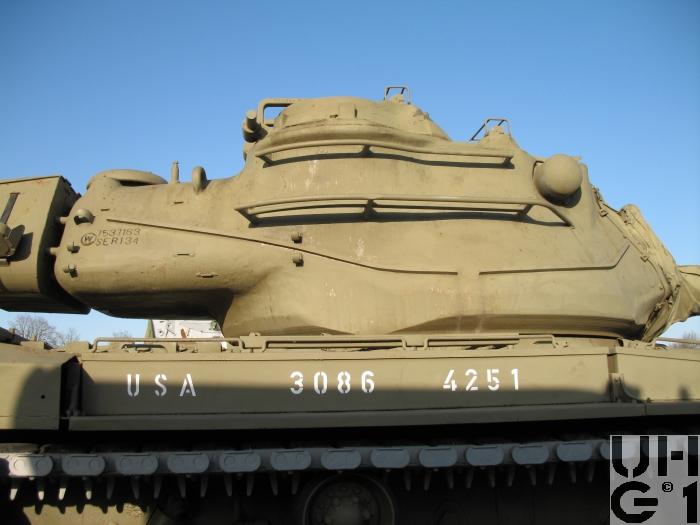

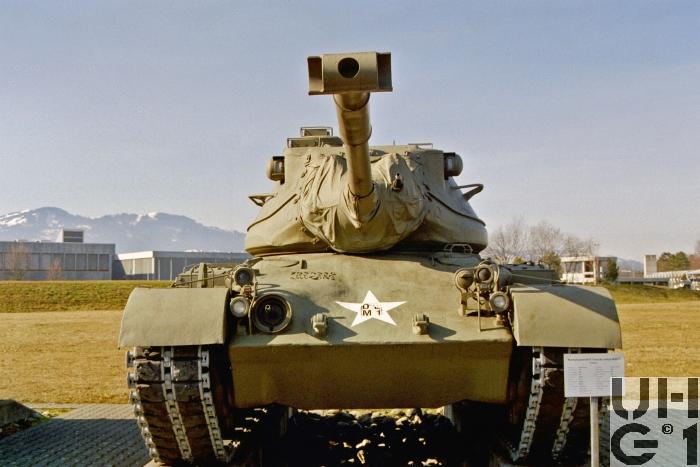

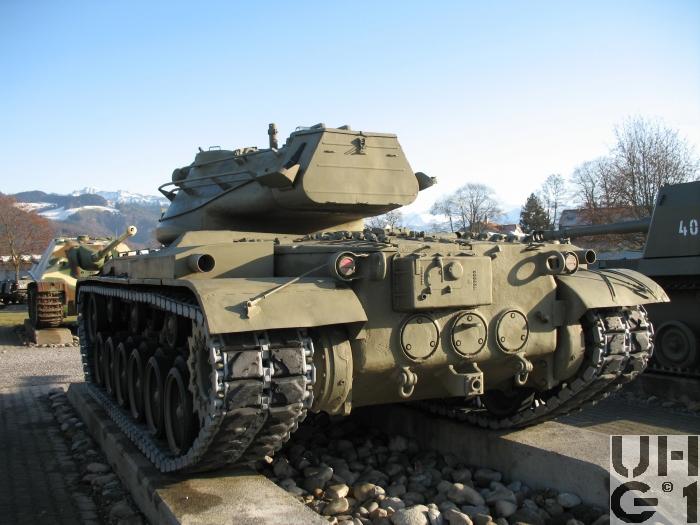

Panzer M47 Patton, Pz M47

Panzer M47 Patton, Pz M47 Panzer M47 Patton, Pz M47 Panzer M47 Patton, Pz M47 Panzer M47 Patton, Pz M47 Panzer M47 Patton, Pz M47


Allgemein
HerstellerDetroit Tank Arsenal, Warren, Michigan, USA
American Locomotive Co. Schenectady, New York, USA
HerstellungslandUSA
HerstellungsjahrBeschaffung durch Bundesbeschluss vom 11.12.1951
Im Truppeneinsatz1952 bis 1954
Nur für Versuche
M+ NummerM+0854
M+0855
Anzahl Fahrzeuge2 Fahrzeuge
KategorieKampfpanzer
Besatzung5 Personen
1 Kommandant im Turm rechts
1 Richtschütze im Turm rechts
1 Ladeschütze im Turm links
1 Funker im Bug rechts, gleichzeitig MG Schütze
1 Fahrer im Bug links
Gewicht46'170 kg Kampfgewicht
42'130 kg Leergewicht
Leistungsgewicht18,36 PS/t
Länge8'508 mm Fahrzeug mit Geschütz Richtung 12 Uhr
6'307 mm Fahrzeug Wanne
Breite3'630 mm Fahrzeug
2'835 mm Spurweite
Höhe3'352 mm Fahrzeug inklusive Maschinengewehr
3'016 mm Fahrzeug ohne Maschinengewehr
390 mm Bodenfreiheit
BodendruckGelände 0,93 kg/cm²
Bodenfreiheit390 mm
Spurlänge3'780 mm Raupe links
3'876 mm Raupe rechts
20'000 mm Wendekreis bei Radiuslenkung
3'600 mm Wendekreis bei Ortslenkung
Überschreitfähigkeit2'590 mm
910 mm Kletterfähigkeit
31° / 60% Steigfähigkeit
22° / 40% Querneigung
Watfähigkeit1'220 mm
Raupenbreite580 mm
Geschwindigkeit Strasse48 km/h
Geschwindigkeit Gelände40 km/h
Tankinhalt878 Liter Diesel
700 Liter / 100 km Verbrauch Strasse
1'400 Liter Verbrauch Gelände
125 km Reichweite Strasse
60 km Reichweite Gelände

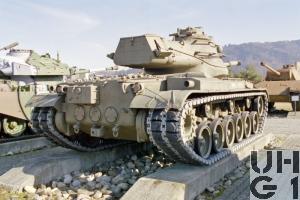

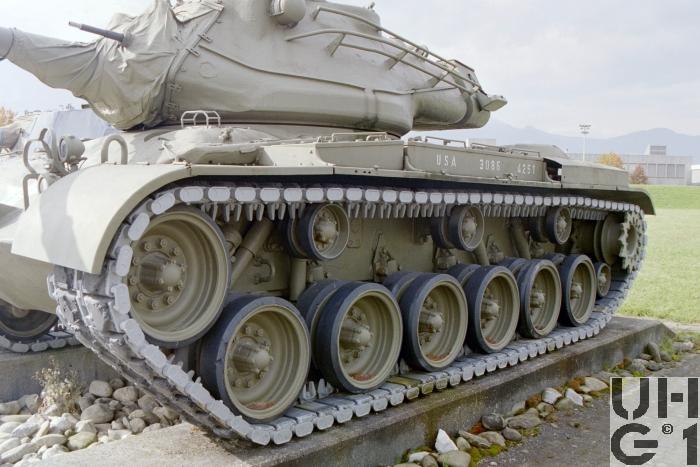

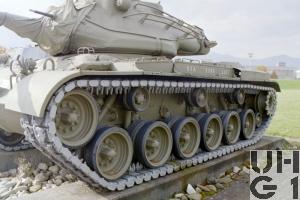

FahrwerkPro Seite
1 Spannrad mit Spannvorrichtung vorne
6 doppel Laufräder
3 doppel Tragrollen
5 Stossdämpfer
6 Federstäbe
1 Spannrolle hinten klein
1 Seitenantrieb mit Antriebsrad hinten
1 Verbinderraupe
RaupenartVerbinderraupe mit Gummipolster
Typ T80E6
86 Raupenglieder pro Seite im Neuzustand
Typ T84E1
Elektrische Spannung24 Volt
Panzerung115 mm Wannenfront
76 mm Wannenseite vorne
51 mm Wannenseite hinten
20 mm Wanne hinten
20 mm Boden
100 mm Turm vorne
64 mm Turm seitlich
30 mm Turm hinten
25 mm Turm oben
ÃœbermittlungsmittelNicht eingebaut


Hauptmotor
HerstellerContinental
TypAV-1790-5B
Anzahl Zylinder12 Zylinder V90° Luftgekühlt
Leistung810 PS bei 2'800 U/min
Drehmoment172,84 mkg / 1'695 Nm bei 2'100 U/min
Bohrung146,05 mm
Hub146,05 mm
Hubraum29'340 cm³
TreibstoffBenzin
AntriebslageHinten


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller General Motors
Typ CD-850-4
Halbautomatisches Planeten Schaltgetriebe mit hydraulischen Drehmomentwandler
2 Vorwärtsgänge
1 Rückwärtsgang
Lenkgetriebe
Einradien-Überlagerungslenkung
Mechanisch über Lenkhebel
Bremsen
Lamellen ölgekühlt
Mehrfachscheiben


Bewaffnung
Hauptwaffe90 mm Kanone M36
Hersteller
Technische Daten
90 mm Kaliber
8'618 kg Gewicht
4'730 mm Rohrlänge
823 m/s Mündungsgeschwindigkeit
Munition
HEAT (High Explosive Anti-Tank) Hohlladungsgeschoss
HEP (High Explosive Plastic) Quetschkopfgranate
Canister
WP (Weisser Phosphor) Brandgeschoss
HE (High explosive) Sprenggeschoss
Maschinengewehr12,7 mm MG M2 HB
Hersteller RAMO Defence, General Dynamics, FN Herstal usw.
Entwickler John Moses Browning
Technische Daten
12,7 mm Kaliber
1'651 mm Gesamtlänge
1'143 mm Lauflänge
8 Züge
Konstanter Rechtsdrall
38,140 kg Gewicht
500 - 600 Schuss / Minute Feuergeschwindigkeit
884 m/s Geschossgeschwindigkeit
Munitionszufur über Gewebe- oder Metallglieder-Zerfallgurte
Rückstosslader mit kurzer Laufbewegung

7,62 mm Maschinengewehr M 1919A5, 2 Stück
Hersteller Remingten Arms-UMC, Winchester Arms Co., Westinghouse IncColts Patent, Firearms Co.
Entwickler John Moss
Technische Daten
7,62 mm Kaliber
1'040 mm Gesamtlänge
609 mm Lauflänge
13,60 kg Gesamtgewicht, ungeladen
400 - 500 Schuss / Minute Feuergeschwindigkeit
4 Züge
Rechtsdrall
Seriefeuer
Blockverschluss
Rückstosslder, luftgekühlt
Patronenzufuhr über Metallglied Zerfallgurten
LyranKeine
NebelwerferKeine


Munitionsvorrat
Hauptwaffe49 Granaten
11 Granaten im Turmkorb als Bereitschaftsmunition
38 Granaten im Kampfraum
Maschinengewehr4'125 Patronen 7,62 mm
440 Patronen 12,7 mm
LyranKeine
NebelwerferKeine
BemerkungenGeschichte

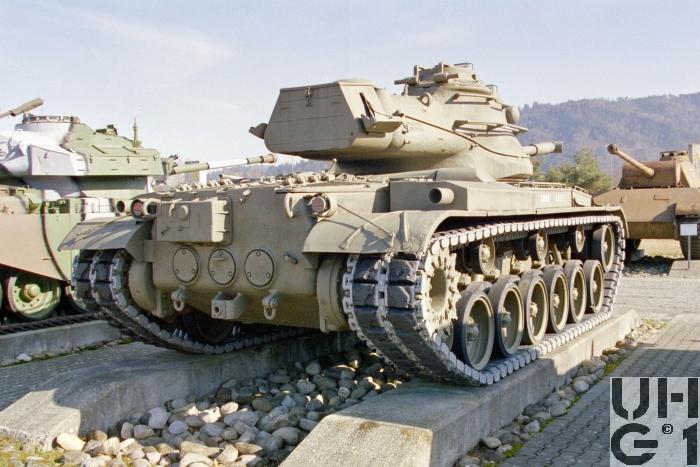

1951 wurden von der Schweiz 2 Stück M47 Patton von Amerika gekauft, sie wurden für Vergleichserprobungen gegen den Centurion Mk3 gebraucht, wo sie dann aber schliesslich unterlagen. Eines dieser beiden Fahrzeuge befindet sich heute originalgetreu restauriert in Schweizer Privatbesitz, das andere Fahrzeug wurde als Hartziel auf Schiessplätzen gebraucht und dann verschrottet. Das hier abgebildete Fahrzeug steht im Panzermuseum Thun im Aussengelände und stammt aus Österreich.

Einteilung
Nur für Versuche
