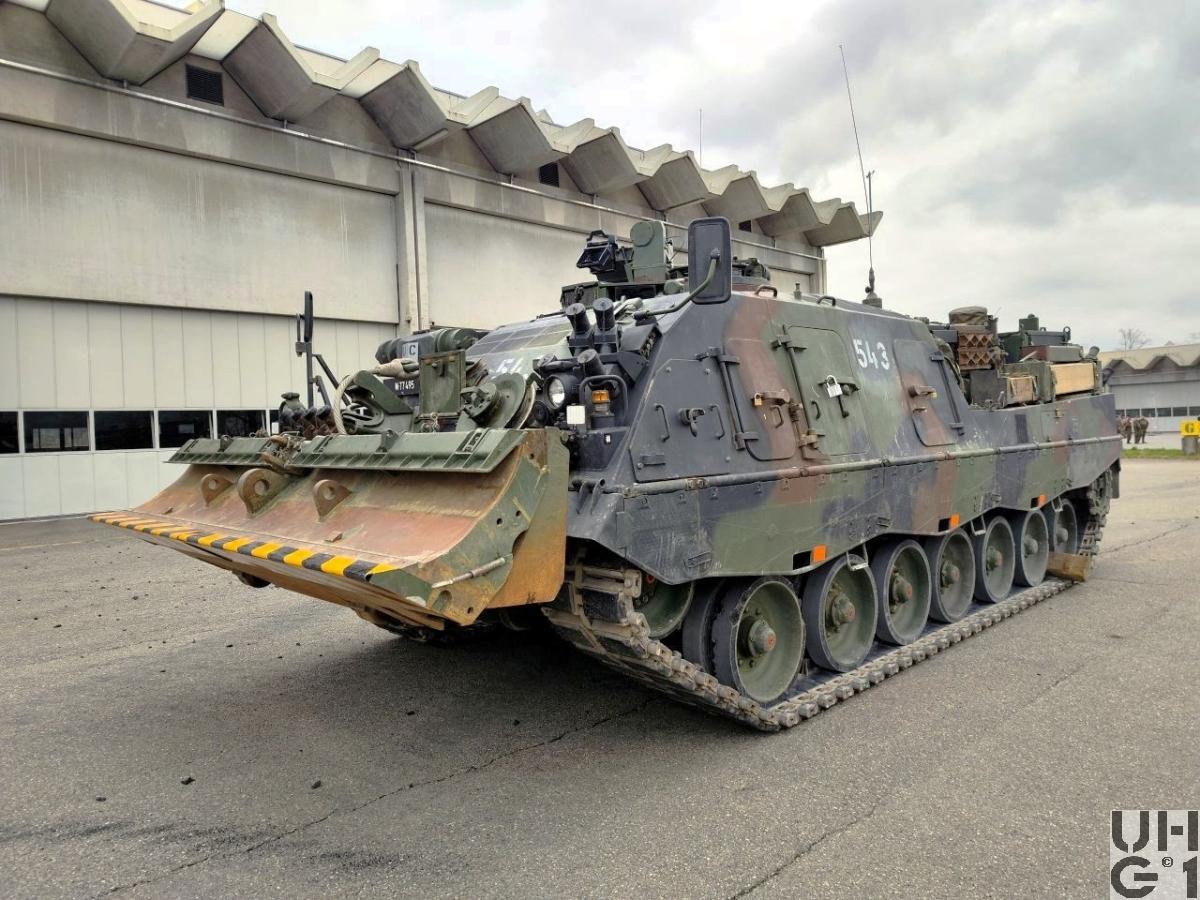

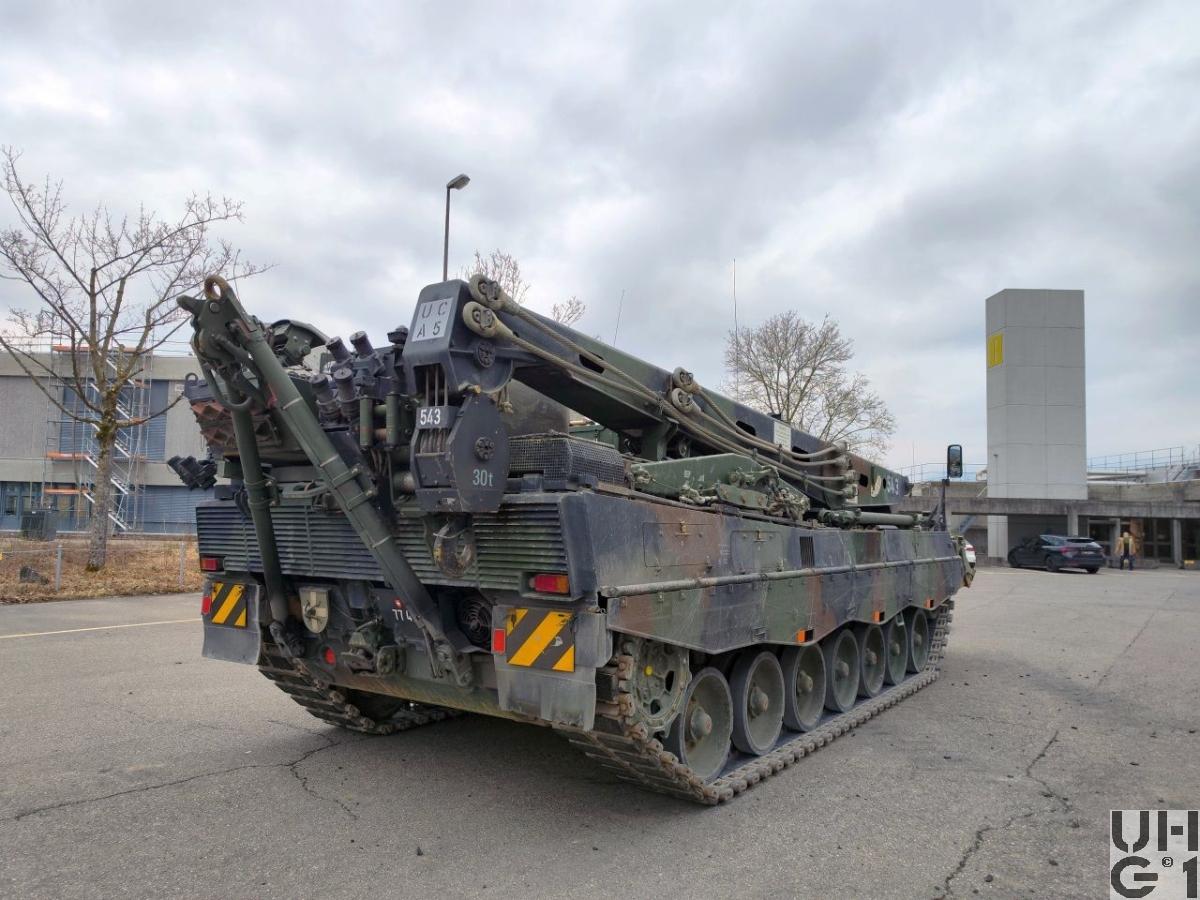

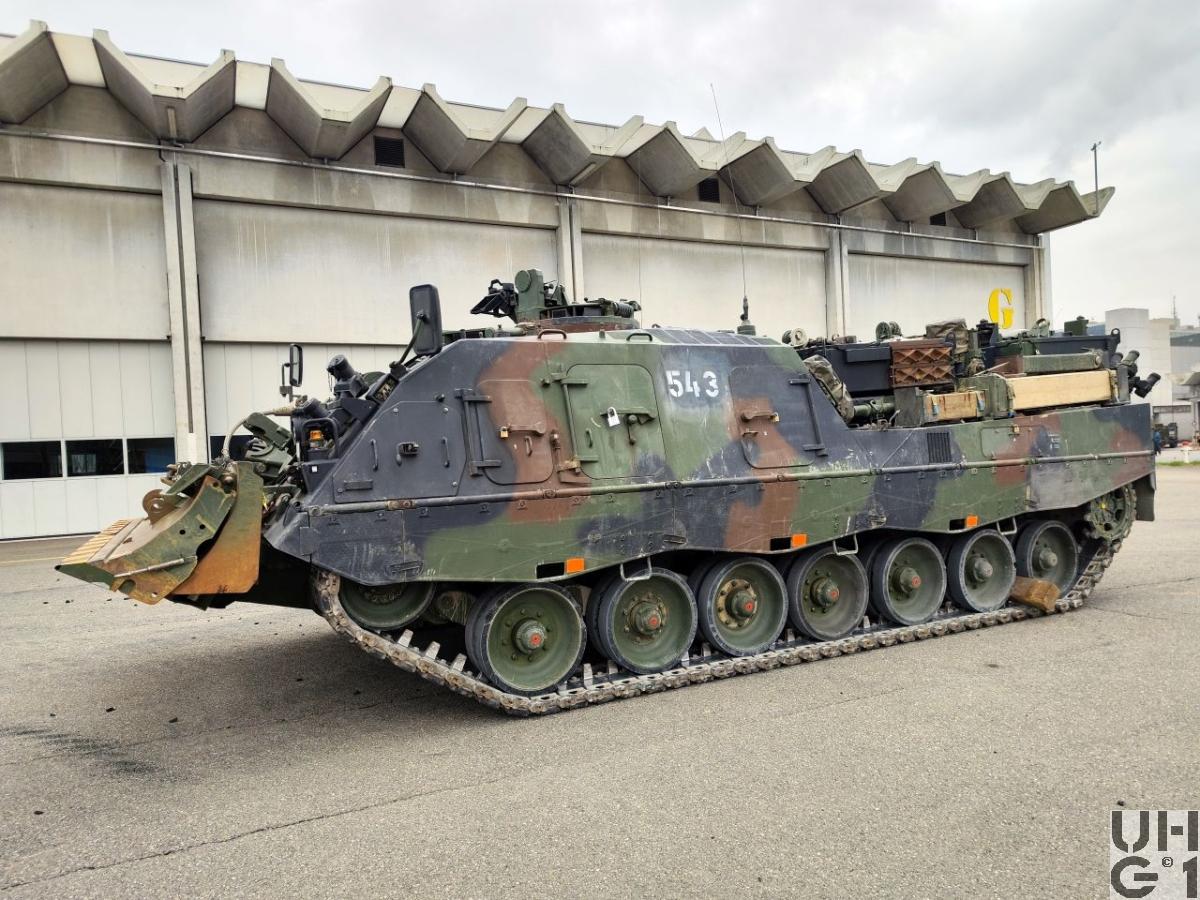

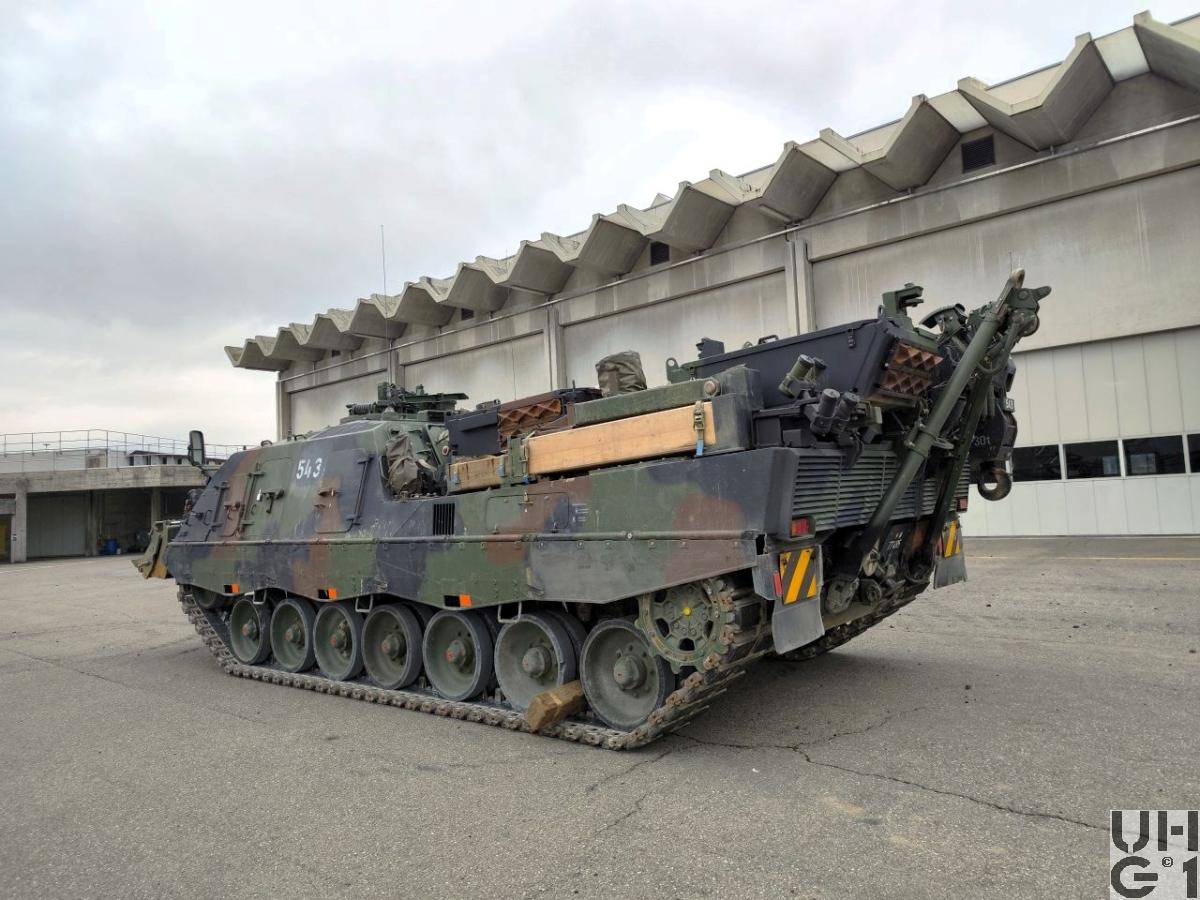

Rheinmetall Landsysteme GmbH (RLS) Kiel und Kassel
Herstellungsland
Deutschland
Herstellungsjahr
Beschaffung durch Bundesbeschluss vom 11.12.2001 Ablieferung Juli 2004 bis März 2005
Im Truppeneinsatz
Ab 2005
M+ Nummer
M+77481 bis M+77505
Anzahl Fahrzeuge
25 Fahrzeuge
Kategorie
Unterstützungsfahrzeug
Besatzung
4 Personen 1 Kommandant Rechts in der Mitte des Bedienraums 1 Fahrer Vorne mittig in der Wanne 1 Beobachter Links hinten im Bedienraum, ist in Friedensteiten nicht besetzt 1 Bergesoldat Rechts hinten im Bedienungsraum
Gewicht
64'760 kg Fahrzeug Gesamtgewicht 58'680 kg Verladegewicht 57'500 kg Leergewicht 2'420 kg Beide Materialkisten 6'120 kg Triebwerksblock mit Befüllung 5'565 kg Triebwerkblock ohne Befüllung 2'855 kg Motor 2'750 kg Motor mit Verbrennungsluftfilter 2'590 kg Motor ohne Verbrennungsluftfilter 2'450 kg Getriebe mit Ölfüllung 2'170 kg Getriebe ohne Ölfüllung 417 kg Seitenantrieb 226 kg Schwingarm mit Lamellendämpfer 182 kg Schwingarm ohne Lamellendämpfer 106 kg Spannradschwinge 59,0 kg Drehstab 48,0 kg Laufrad 43,5 kg Spannradlagerzapfen 38,5 kg Antriebsradzahnkranz 34,0 kg Antriebsradring 34,0 kg Spannradnabe 33,5 kg Spannrad 25,0 kg Tragrolle 14,0 kg Laufradnabe 11,5 kg Endanschlagdämpfer
Leistungsgewicht
25,56 PS/t 18,79 kW/t
Länge
9'550 mm Fahrzeug
Breite
3'581 mm Fahrzeug 3'420 mm Fahrzeug über Raupen aussen 2'150 mm Fahrzeug über Raupen innen 2'785 mm Spurweite
Höhe
4'340 mm Fahrzeug über Antennen frei 3'700 mm Fahrzeug Antennen abgespannt 2'980 mm Fahrzeug 900 mm Achse Spannrad vorne 845 mm Achse Antriebsrad hinten
Bodendruck
Gelände 0,86 kg/cm² Strasse kg/cm²
Bodenfreiheit
511 mm
Spurlänge
4'923 mm Raupe links 4'944 mm Raupe rechts 11'500 mm Wendekreisdurchmesser
Überschreitfähigkeit
3'000 mm 920 mm Kletterfähigkeit 31,0° / 60% Steigfähigkeit 16,5° / 30 Querneigung
Watfähigkeit
1'200 mm ohne Vorbereitung 1'400 mm mit Vorbereitung
Raupenbreite
635 mm
Geschwindigkeit Strasse
68 km/h vorwärts 50 km/h Zulässig Gesetz 31 km/h rückwärts 5 km/h Kriechgeschwindigkeit 1. Gang 1. Gang 15 km/h Handschaltung 2. Gang 31 km/h Handschaltung 3. Gang 45 km/h Handschaltung 2. / 3. / 4. Gang 68 km/h Automatik 1. Gang 15 km/h rückwärts Handschaltung 2. Gang 31 km/h rückwärts Handschaltung 40 km/h Max. Geschwindigkeit bei Transport Triebwerkblock 25 km/h Max. Geschwindigkeit beim Abschleppen auf Strasse 15 km/h Max. Geschwindigkeit beim Abschleppen im Gelände
Geschwindigkeit Gelände
68 km/h vorwärts 31 km/h rückwärts 2. Gang 5 km/h Kriechgeschwindigkeit 1. Gang
Tankinhalt
1'500 Liter Diesel 80 Liter Nischentreibstoffbehälter Links 296 Liter Haupttreibstoffbehälter links 103 Liter Nischentreibstoffbehälter rechts 150 Liter Haupttreibstoffbehälter rechts 211 Liter Treibstoffzusatzbehälter links 611 Liter Treibstoffzusatzbehälter rechts 50 Liter Entnahmebehälter 310 Liter / 100 km Verbrauch Strasse 570 Liter / 100 km Verbrauch Gelände 480 km Reichweite Strasse 260 km Reichweite Gelände 620 Liter / 100 km Verbrauch Strasse beim Abschleppen Pz 87 1'090 Liter / 100 km Verbrauch Gelände beim Abschleppen Pz 87 240 km Reichweite Strasse beim Abschleppen Pz 87 140 km Reichweite Gelände beim Abschleppen Pz 87
Fahrwerk
Pro Seite 1 Spannradpaar vorne, 565 mm Durchmesser 1 Spannradschwinge vorne 1 Raupenspannvorrichtung vorne 7 Laufradpaare, 700 mm Durchmesser, 310 mm Breite 4 Tragrollen, 230 mm Durchmesser, 140 mm breit, versetzt angeordnet 5 Hydraulische Endanschläge an Schwingarm 1,2,3,6 und 7 2 Feste Endanschläge an Schwingarm 4 und 5 7 Schwingarme 7 Drehstäbe, 63 mm Durchmesser 5 Lamellenreibungsdämpfer an den Schwingarmlagergehäusen 1,2,3,6 und 7 1 Seitenvorgelege 1 Antriebsrad hinten, 651 mm Durchmesser 1 Endverbinderraupe
Laufwerksblockierung 6. und 7. Schwingarm rechts 6. Schwingarm links hydraulisch 1. Schwingarm vorne rechts und links mechanisch
Raupenart
Hersteller Diehl Typ 570 F, ab 2014 Typ 570 FT Gummigelagerte Endverbinderraupe mit auswechselbaren Gummikissen 82 Raupenglieder pro Seite im Neuzustand 2'750 kg Gewicht Verbinderraupe 33,2 kg Raupenglied
Elektrische Spannung
24 Volt 8 Batterien à  12 Volt 100 Ah Je 4 Batterien links und rechts in den Seitennischen vom Triebwerkraum Minus Pol an Masse
Panzerung
Max. 120 mm, die Panzerung bietet Schutz gegen leichte Infanteriwaffen und Granatsplitter
12 Zylinder V 90° Viertakt Vorkammer-Dieselmotor 2 Abgasturbolader mit interner Ladeluftkühlung 4 Ventile pro Zylinder Hängende Ventile durch hoch liegende Nockenwellen über Rollenstössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwellen über Steuerräder Trockensumpf-Druckumlaufschmierung
Leistung
1'500 PS / 1'103 kW bei 2'600 U/min
Drehmoment
479,26 mkg / 4'700 Nm bei 1'600 U/min
Bohrung
170 mm
Hub
175 mm
Hubraum
47'600 cm³
Treibstoff
Diesel
Antriebslage
Hinten
Hilfsmotor
Hersteller
Kein Hilfsmotor eingebaut
Typ
X
Anzahl Zylinder
X
Leistung
X
Bohrung
X
Hub
X
Hubraum
X cm³
Treibstoff
X
Getriebe
Typ
Hersteller Renk Typ HSWL 354 Hydromechanisches Schalt-, Wende- und Lenkgetriebe Halb- und Vollautomatisch schaltbar mit kombinierter hydrodynamisch-mechanischer Betriebsbremse Handschaltung 1. bis 3. Gang Automatik 2. bis 4. Gang Schaltungsart elektrisch/hydraulisch 4 Vorwärtsgänge 2 Rückwärtsgänge Übersetzung 1. Gang 4,504:1 2. Gang 2,210:1 3. Gang 1,523:1 4. Gang 1,003:1 Seitenantrieb Hersteller ZF Typ P 25000 Planetengetriebe An jeder Seite der Wanne hinten aussen Übersetzung 4,67:1 Lenkung Hersteller Renk Typ TRM Bauart Hydrostatisch/hydrodynamisch Stufenlose Überlagerungslenkung Bremsen Betriebsbremse Hydrodynamische Strömungsbremse mit integrierten Scheibenbremsen Hilfsbremse Wannenseitigen Federspeicherbremse auf Scheiben Feststellbremse Wie Hilfsbremse Seitenantrieb Hersteller ZF Typ P 25000 Planetengetriebe An jeder Seite der Wanne hinten aussen Übersetzung 4,67:1
Bewaffnung
Hauptwaffe
Keine
Maschinengewehr
12,7 mm Maschinengewehr 1964 12,7 mm Mg 64 Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B) Technische Daten 12,7 mm Kaliber 360° Seitenrichtbereich - 10° bis + 50° Höhenrichtbereich 8 Anzahl Züge 450 - 650 Schuss / Minute Schusskadenz 890 m / Sekunde Anfangsgeschwindigkeit 3'560 kg/cm² Gasdruck 1'000 m Max. Einsatzdistanz 26 kg Gewicht ohne Lauf 12 kg Gewicht des Laufes Das Maschinengewehr 64 ist eine automatische Waffe. Es ist mit einem luftgekühlten Rückstosslader mit Blockverschluss und Keilverriegelung ausgestattet. Es ist fest montiert auf einer Lafette. Diese ist um 360° drehbar und die Bedienung erfogt unter Panzer/ABC Schutz Schussauslösung mittels einer elektrischen mechanischen Abfeuereinrichtung Seriefeuer in 2 Feuerarten Serien von 4 - 6 Schuss gegen weiche und harte Ziele Serien von 8 - 12 Schuss gegen Luftziele Die Munition ist abgefüllt in Metallgurten zu 100 Schuss. Sie wird aus einem Metall-Koffer zugeführt Kampfmunition Pz Spr Pat 92, 890 m/s, Gewicht 42,2 gr Pz Spr Pat 93 Lsp, 890 m/s, Gewicht 39,5 gr Pz Spr Pat 92 und Pz Spr Pat 93 Lsp (3:1) gemischt gegurtet Übungsmunition UPat 04 UPat 05 Lsp UPat 04 und UPat 05 Lsp (3:1) gemischt gegurtet Manipuliermunition Manip Pat
Lyran
Keiner
Nebelwerfer
7,6 cm Nebelwerfer 1987 7,6 cm Nbw 87 Hersteller SW Thun AG Entwickler Diehl Deutschland Technische Daten 76 mm Kaliber 5 Sekunden Dauer Aufbau Nebelwand 90 - 200 Sekunden Dauer des Nebels 100 - 120 m Nebelwandbreite pro Salve links und rechts 50 - 90 m Wurfweite 16 Nebelwerfer 4 Trägerkasten à je 4 Wurfbecher Am Bug vorne links und rechts Am Fahrzeugheck links und rechts Elektrische Auslösung über Bediengerät Kommandant Kampfmunition 7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg Übungsmunition 7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg Manipuliermunition 7,6 cm Manip Nb Pat 95
Munitionsvorrat
Hauptwaffe
Keine
Maschinengewehr
1'100 Schuss 11 Metall-Koffer à  100 Schuss gegurtet 1. Bereitschaft, 500 Schuss 1 Metall-Koffer à  100 Schuss am Mg 3 Metall-Koffer à  100 Schuss im Gurtenkasten rechts vom Beobachter 1 Metall-Koffer à  100 Schuss in der Halterung am Boden vor dem Beobachtersitz 2. Bereitschaft, 600 Schuss 6 Metall-Koffer à  100 Schuss in der Materialkiste 2 rechts auf dem Heck des BPz
Lyran
Keiner
Nebelwerfer
48 Patronen 16 Patronen geladen 32 Patronen in Materialkiste 2 rechts auf dem Heck des BPz
Bemerkungen
Bergeeinrichtung
Hauptwinde Rotzler TR 650/3 Zugkraft 34'300 kg 1. Gang 4'700 kg 2. Gang 160 m Seillänge 140 m Seillänge nutzbar 33 mm Seildurchmesser Hilfswinde Rotzler HZ 010 1'350 kg Zugkraft 230 m Seillänge 7,2 mm Seildurchmesser Krananlage 30'000 kg Hakenlast 7'900 mm Hakenhöhe 4'700 mm Ausladung 270° Schwenkbereich Hubwinde 12'000 mm Hub 5'300 kg Hebekraft 86'000 mm Seillänge 76'000 mm Seillänge nutzbar 16 mm Seildurchmesser Anhängelast 63'000 kg Räum- und Stützanlage 3'420 mm Räumschildbreite 4'020 mm Räumschildbreite mit Verbreiterungen 880 mm Räumschildhöhe 934 mm Räumschildhöhe mit Zusatzklappen 400 mm Reisszahntiefe Einteilung Pz Bat Pz Gren Bat Pz Sap Bat Art Abt
