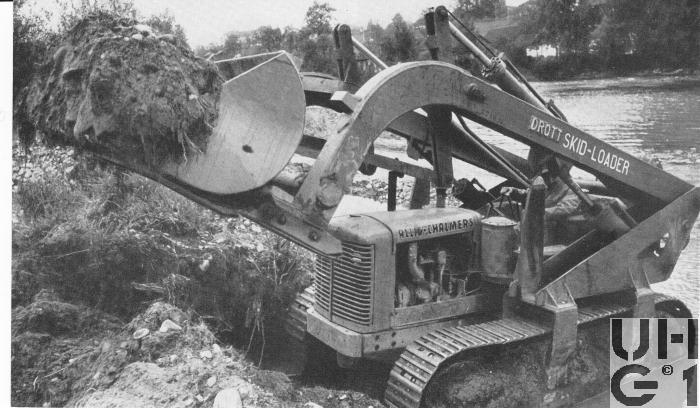

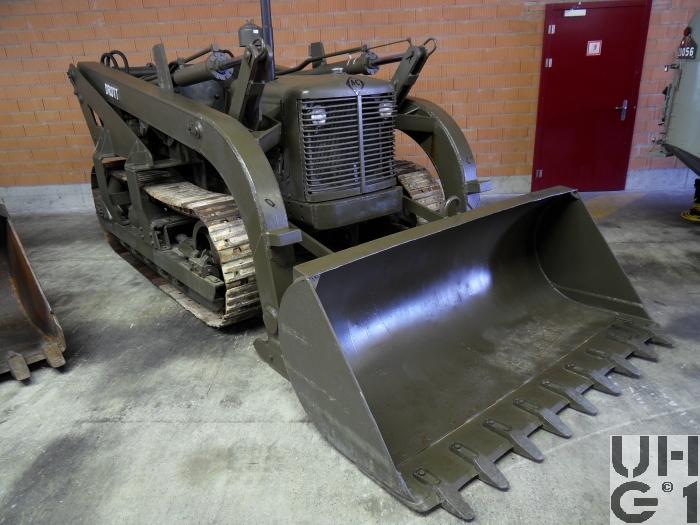

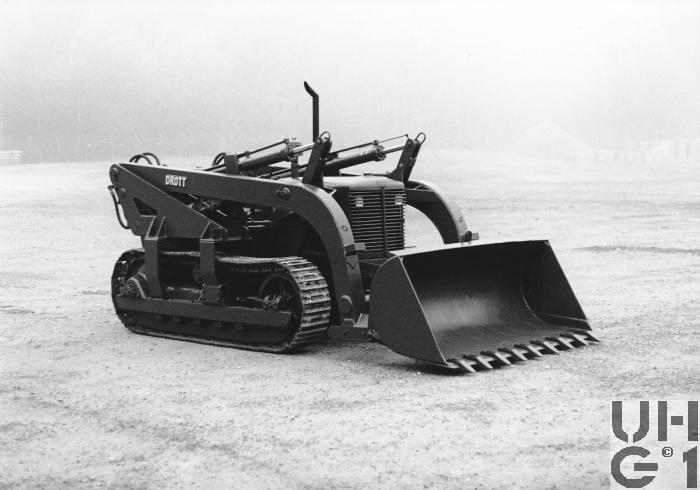

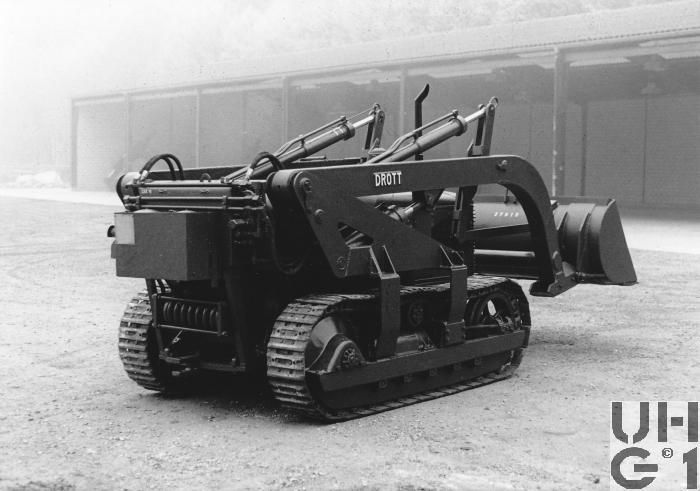

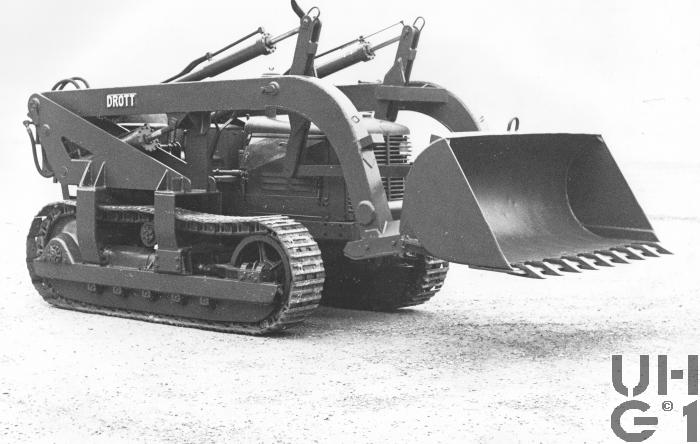

Allis-Chalmers Drott HD5F Rpe Ladesch 51 0.76 m³

Allis-Chalmers Drott HD5F Rpe Ladesch 51 0.76 m³ Allis-Chalmers Drott HD5F Rpe Ladesch 51 0.76 m³ Allis-Chalmers Drott HD5F Rpe Ladesch 51 0.76 m³ Allis-Chalmers Drott HD5F Rpe Ladesch 51 0.76 m³ Allis-Chalmers Drott HD5F Rpe Ladesch 51 0.76 m³


Abmessungen
Länge4750 mm Fahrzeug
Breite2000 mm Fahrzeug
Höhe1870 mm Fahrzeug
285 mm Bodenfreiheit
Leergewicht9000 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht9000 kg Fahrzeug
Radstand2020 mm
Wendekreis4200 mm


Motor
TypGeneral Motors
Zylinder2 Zylinder
2 Takt
Roots Gebläse
KühlsystemFlüssigkeitskühlsystem
Anzahl VentileSpühlschlitze
Bohrung108 mm
Hub127 mm
Hubraum2370 cm³
Verdichtung16,0:1
TreibstoffDiesel
PS/kW50 PS / 36,77 kW bei 1800 U/min
Drehmoment242,82 Nm bei 1270 U/min


Kraftübertragung
Getriebe5 Vorwärtsgänge
1 Rückwärtsgang

oder teilweise

4 Vorwärtsgänge
2 Rückwärtsgänge
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebRitzelantrieb hinten
Achsen


Bremsen
Betriebsbremse
Feststellbremse
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 136 Liter Diesel
Anhängelast4550 kg im 1. Gang
SeilwindeKeine
Höchstgeschwindigkeit8,9 km/h
Elektrische Anlage12 Volt
2 Batterien 6 Volt 120 Ah
Pluspol an Masse
Sitzplätze1 Person
Anzahl Fahrzeuge37 Fahrzeuge
Im Truppeneinsatz1954 bis 1974
BemerkungenSchaufel
Inhalt 760 Liter
Breite 2000 mm
Gewicht 500 kg
Kennfarbe weiss

An Stelle der Schaufel kann auch eine Stossplatte, eine Spezialschaufel oder ein Schneepflug montiert werden

Stossplatte (Bulldozerblatt)
Breite 2450 mm
Höhe 900 mm
Gewicht 380 kg
Kennfarbe gelb

Spezialschaufel
Inhalt 1500 Liter
Breite 2050 mm
Höhe 900 mm
Gewicht 510 kg
Kennfarbe rot

Schneepflug
Breite 3050 mm
Höhe 1500 mm
Gewicht 730 kg
Kennfarbe blau

Die Schaufel, die Spezialschaufel, die Stossplatte und der Schneepflug sind mit der M+Nummer des zugehörigen Fahrzeuges bezeichnet.

Einteilung
Flugplatz Genie Truppen

M+Nummern
M+27800 bis M+27836
