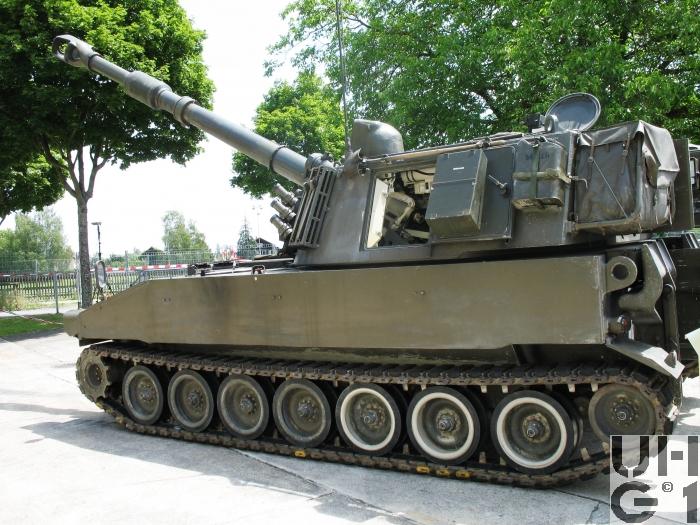

CATAB, Cleveland Army Tank Automotive Plant, Ohio, USA K+W Thun, Schweiz
Herstellungsland
USA Schweiz
Herstellungsjahr
Beschaffung über RP 68 / I Beschaffung Umbaukit auf L39-Geschützrohr über RP 74
Im Truppeneinsatz
Alle Pz Hb 66 umgebaut Abgeliefert von Mai 1977 bis Februar 1979
M+ Nummer
M+76000 bis M+76145 M+76000 bis M+76014 wurden später für Fahrschulwagen ausgesondert
Anzahl Fahrzeuge
146 Fahrzeuge
Kategorie
Panzerartillerie
Besatzung

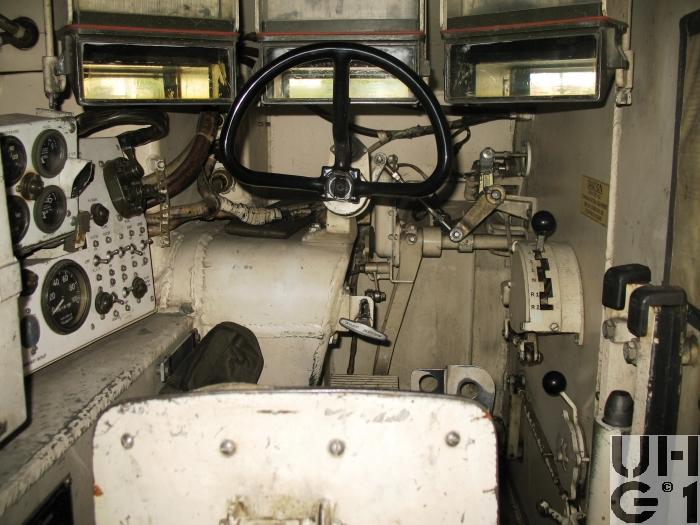

8 Personen 1 Kommandant, steht in der Geschützführerkuppel rechts 1 Fahrer, im Wannenbug links 1 Seitenrichtkanonier K1, steht in der Notausstiegsluke links 1 Höhenrichtkanonier K2, rechts vorne im Kampfraum 1 Lader K3, links hinten im Kampfraum 1 Verschlusswart K4, rechts Mitte im Kampfraum 1 Munitionswart K5, links neben dem Geschütz im Kampfraum 1 Munitionswart K6, rechts neben dem Geschütz im Kampfraum
Gewicht
25'500 kg Fahrzeug Gefechtsgewicht 22'800 kg Fahrzeug Leergewicht 8'500 kg Turm 2'800 kg Antriebsgruppe 1'200 kg Motor 900 kg Schalt- und Lenkgetriebe 200 kg Übertragungsgetriebe 60 kg Treibstoffbehälter
Leistungsgewicht
15,88 PS/t 11,67 kW/t

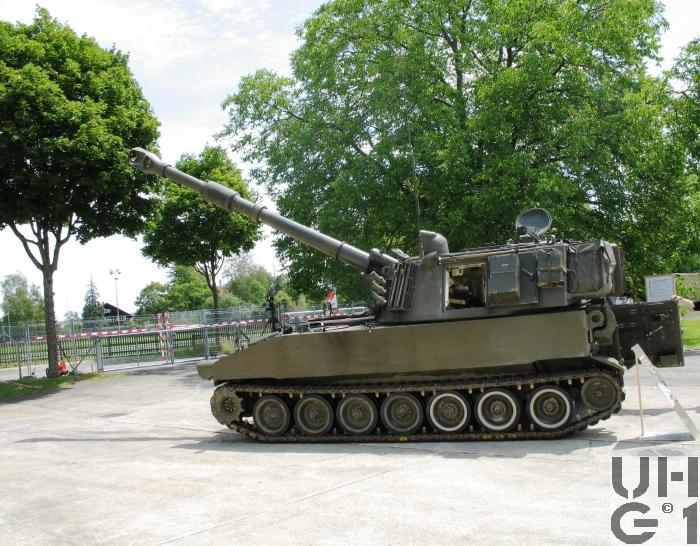

Länge
11'150 mm Fahrzeug mit Geschützrohr nach hinten 9'050 mm Fahrzeug mit Geschützrohr in Fahrstellung 6'200 mm Fahrzeug ohne Geschützrohr 2'850 mm Rohrüberhang vorne 4'950 mm Rohrüberhang hinten 4'150 mm Turmmitte bis Fahrzeugfront 2'050 mm Turmmitte bis Fahrzeugheck
Breite
3'180 mm Fahrzeug 3'120 mm Fahrzeug Wanne 3'180 mm Fahrzeug über Raupen aussen 2'380 mm Fahrzeug über Raupen innen 2'780 mm Spurweite
Höhe
3'500 mm Fahrzeug über Antennen abgespannt 3'200 mm Fahrzeug über Luckendeckel offen 3'180 mm Fahrzeug über Maschinengewehr 2'880 mm Fahrzeug über Rundblickfernrohr-Schutzhaube 2'450 mm Fahrzeug über Turmoberkante 1'570 mm Fahrzeug über Wannenoberkante 7'850 mm Fahrzeug über Rohr Max. Höhe 1'765 mm Fahrzeug über Rohr Max. Tiefe 2'030 mm Feuerhöhe Geschütz 585 mm Achse Antriebsrad vorne 550 mm Achse Spannrad hinten
Bodendruck
Gelände 0,81 kg/cm² Strasse 7,17 kg/cm²
Bodenfreiheit
400 mm unter Wanne 310 mm unter Seitenantrieb
Spurlänge
3'960 mm 9'500 mm Kleinster Wendekreis
Überschreitfähigkeit
1'830 mm 530 mm Kletterfähigkeit 31,0° / 60% Steigfähigkeit 16,5° / 30% Querneigung
Watfähigkeit
1'200 mm
Raupenbreite
400 mm
Geschwindigkeit Strasse
56 km/h vorwärts 11 km/h rückwärts 30 km/h Max. Innerorts (Dienstvorschrift) 60 km/h Max. Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände
45 km/h vorwärts 11 km/h rückwärts
Tankinhalt
500 Liter Diesel 2 Treibstoffbehälter aus glasfaserverstärktem Kunststoff In der Wanne vorne rechts oben und unten 145 Liter / 100 km Verbrauch 350 km Reichweite
Fahrwerk
Pro Seite 1 Seitenantrieb mit Antriebsrad vorne 7 Doppellaufräder 1 Schwingarm vorne mit Stossdämpferbefestigung 1 doppelt wirkender hydraulischer Stossdämpfer am vordersten Schwingarm 1 Begrenzungsanschlag beim vordesten Schwingarm 5 Schwingarme mitte 7 Torsionsstäbe 1 Schwingarm hinten mit Stossdämpferbefestigung 1 doppelt wirkender hydraulischer Stossdämpfer am hintersten Schwingarm 1 Begrenzungsanschlag am hintersten Schwingarm 1 Spannzylinder hinten 1 Spannvorrichtung hinten 1 Spannrad mit Spannradarm hinten 1 Endverbinderraupe
Raupenart
Endverbinderraupe mit auswechselbaren Gummikissen 76 Raupenglieder neu pro Seite 6 Raupenglieder Reserve
Elektrische Spannung
24 Volt 4 Batterien à  12 Volt 100 Ah Serie- Parallel Schaltung In der Wanne vorne links Minus Pol an Masse
General Motors Corporation (GMC) , Detroit, Michigan, USA
Typ
8 V - 71 T Modell Nr. 7083-7399
Anzahl Zylinder
8 Zylinder V 90° 2-Takt Dieselmotor Abgasturbolader, Typ T 3030 Mechanisches Spülgebläse 1 Einspritzeinheit 4 Auslassventile pro Zylinder Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufende Nockenwellen angetrieben Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad Druckumlaufschmierung
Leistung
374 PS / 275 kW bei 2'300 U/min
Drehmoment
1'320 Nm bei 1'600 U/min
Bohrung
107,95 mm
Hub
127,00 mm
Hubraum
9'298 cm³
Treibstoff
Diesel
Antriebslage
Vorne
Hilfsmotor
Hersteller
Kein Hilfsmotor eingebaut
Typ
x
Anzahl Zylinder
x
Leistung
x
Bohrung
x
Hub
x
Hubraum
x cm³
Treibstoff
x
Getriebe
Typ
Hersteller Allison Division GMC, Indianapolis, USA Typ XTG-411-2A Planetengetriebe 4 Vorwärtsgänge 2 Rückwärtsgänge Vollast Schaltgetriebe Drehmomentwandler mit nachgeschaltetem Planetengetriebe Drehmomentwandler 3-teilig mit automatischer Überbrückungskupplung Mehrscheibenkupplungen in Oel laufend, hydraulisch betätigt Übersetzung 1. Gang 4,690:1 2. Gang 3,178:1 3. Gang 1,589:1 4. Gang 0,794:1 1. R-Gang 5,600:1 2. R-Gang 3,790:1 Seitenantrieb Übersetzung 4,36:1
Bewaffnung
Hauptwaffe

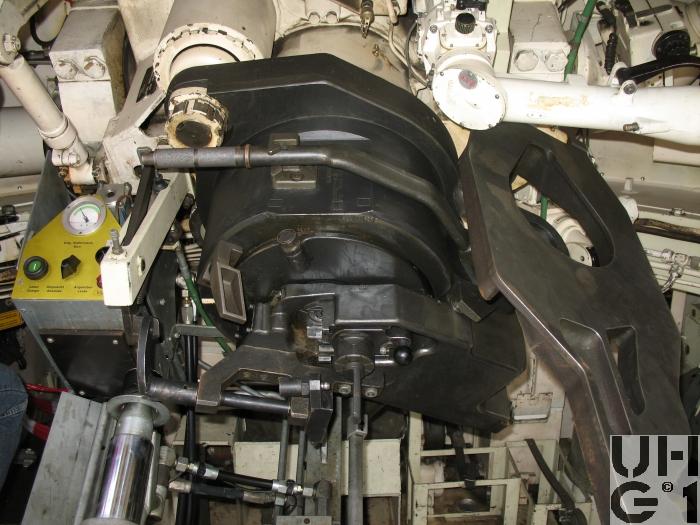

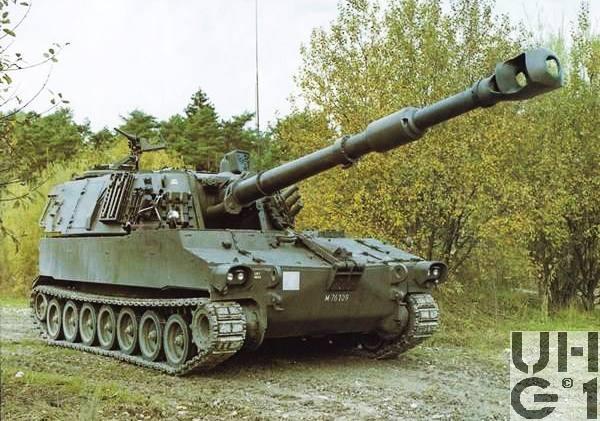

15,5 cm Panzerhaubitze 1974 L-39 15,5 cm Pz Hb 74 Hersteller Watervliet Arsenal, Watervliet, New York, USA Technische Daten 155 mm Kaliber 6'997 mm Gesamtlänge 6'045 mm Rohrlänge 5'034 mm Gezogener Teil 5'048 mm Drallänge 48 Züge Konstanter Rechtsdrall - 3° bis + 54° Höhenrichtbereich 360° Seitenrichtbereich 2'930 kg Geschütz 1'950 kg Rücklaufende Teile 1'360 kg Geschützrohr ohne Bodenstück 180 kg Bodenstück mit Ring 160 kg Mündungsbremse 130 kg Verschluss 60 kg Bodenstückring 50 kg Rauchabsauger Halbautomatischer Schraubverschluss mit Stahlringdichtung und mechanischer Schussauslösung Rücklaufbremsen hydraulisch Vorholer pneumatisch Vorlaufdämpfer hydro-mechanisch Ladevorrichtung elektro-hydraulisch 6 Schuss pro Minute Schusskadenz 18 km Schussweite Stahlgranate, EUG 18 km Schussweite Kanistergeschoss 88 22 km Schussweite Kanistergeschoss 90 Kampfmunition 15,5 cm Hb St G oZ, Gewicht 42,1 kg 15,5 cm Hb R Br G oZ, Gewicht 43,3 kg, im Einsatz bis 1995 15,5 cm Hb Bel G oZ, Gewicht 44,3 kg 15,5 cm Hb Ka G 88 oZ, Gewicht 46,3 kg, Einsatz 1988 bis 2012 15,5 cm Hb Ka G 88/99 oZ, Einsatz 1999 bis 2012 15,5 cm Hb Ka G 90 oZ, Gewicht 41,6 kg, Einsatz 1990 bis 2012 Übungsmunition 15,5 cm Hb 74 EUG oZ, Gewicht 42,1 kg Manipuliermunition 15,5 cm Hb 66 Manip G 68 oZ 15,5 cm Hb 66 Trsp Manip G oZ Kampfladungen 15,5 cm Hb 66 Ladungen 3-7 (US) 15,5 cm Pz Hb 66 und 74 Ladg 3-7 (CH) 15,5 cm Pz Hb 74 Cont Ladg 3-7 (Einsatzreserve) 15,5 cm Pz Hb 74 Zu Ladg 8 (CH) 15,5 cm Pz Hb 74 Kan Ladg 7-9 Pz Hb 74 Kan Cont Ladg 7-9 Übungsladungen 15,5 cm Hb 74 ULadg 2 Manipulierladungen 15,5 cm Hb 66 Manip Ladg 3-7 (US) 15,5 cm Hb 66 und 74 Manip Ladg 3-7 (CH) 15,5 cm Pz Hb 74 Manip Zu Ladg 8 (CH) Zünder MVZ 67 MZZ 68 ZZ 565 ZZ 80 MZZ 88 AMZ 91 ZZ 99 ZZ 01 Manipulierzünder Manip MVZ 67 Manip MZZ 68 Manip ZZ 565 Manip ZZ 80 Zündpatronen 15,5 cm Hb 66 Zü Pat Manipulierzündpatronen 15,5 cm Hb 66 Manip Zü Pat
Maschinengewehr
12,7 mm Maschinengewehr 1964 Entwickler John Moses Browning Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B) Technische Daten 12,7 mm Kaliber 1'600 mm Länge 1'140 mm Länge Lauf 8 Anzahl Züge 450 - 500 Schuss / Minute Schusskadenz 890 m / Sekunde Anfangsgeschwindigkeit 3'560 kg/cm² Gasdruck 6'800 m Max. Schussweite 38 kg Gewicht mit Lauf 26 kg Gewicht ohne Lauf 16 kg Metall-Koffer gefüllt für Munition 12 kg Gewicht des Laufes 20 kg Gewicht Dreibeinlafette Einsatz gegen weiche Ziele Einzelfeuer bis 800 m Seriefeuer bis 500 m Einsatz gegen harte Ziele Einzelfeuer bis 500 m Einsatz gegen Luftziele Serien à 8 - 12 Schuss bis 1'000 m Luftgekühlte Automatenwaffe Rückstosslader Blockverschluss und Keilverriegelung Einzel- und Seriefeuer Die Munition ist abgefüllt in Metallgurten zu 105 Schuss Sie wird aus einem Metall-Koffer zugeführt Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt Kampfmunition 12,7 mm Mg 64 Pz-Br-Pat 64+Pz Br Pat 65 Lsp gemischt 3:1 gegurtet 12,7 mm Mg 64 Pz-Br-Pat 65 Lsp gegurtet Übungsmunition 12,7 mm Mg 64 UPat o Lsp 12,7 mm Mg 64 UPat 76 + UPat 77 Lsp 3:1 gegurtet 12,7 mm Mg 64 UPat 77 Lsp gegurtet Manipuliermunition 12,7 mm Mg 64 Manip Pat
Lyran
Keiner
Nebelwerfer
8 cm Nebelwerfer 1951 8 cm Nbw 51 Hersteller SW Thun AG Entwickler Lacroix Frankreich Technische Daten 80,5 mm Kaliber 345 mm Gesamtlänge 306 mm Rohrlänge 30 - 70 m Wurfweite 35 - 40 Sekunden Brenndauer 6 Nebelwerfer 2 Rampen à  je 3 Nebelwerfer Links und rechts am Turm vorne seitlich Elektrische Schussauslösung Kampfmunition 8 cm Nb Pat 51 el Zü, Gewicht 3,700 kg Manipuliermunition 8 cm Manip Nb Pat 51
1'050 Schuss 10 Metall-Koffer à  105 Schuss 1 Metall-Koffer à  105 Schuss am Maschinengewehr 9 Metallkoffer à  105 Schuss links hinter dem Fahrer auf dem Wannenboden
Lyran
Keine
Nebelwerfer
12 Patronen 6 Patronen geladen 6 Patronen im Kampfraum rechts in Köchern
Bemerkungen
Geschichte 1974 mit Rüstungsprogramm Umbaukit auf L-39 Geschützrohr 1977 bis 1979 Umgebaut auf L-39 Geschützrohr Pz Hb 66 L-23 werden ab Umbaudatum neu als Pz Hb 66/74 L-39 bezeichnet
In all den Einsatzjahren wurden die Fahrzeuge ständig kampfwertgesteigert und den neueren Versionen angepasst
