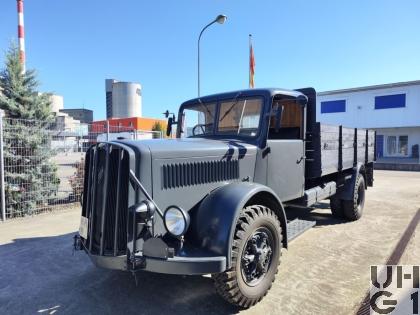

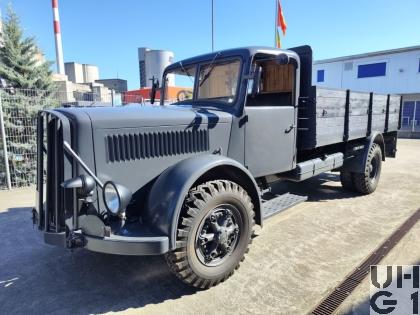

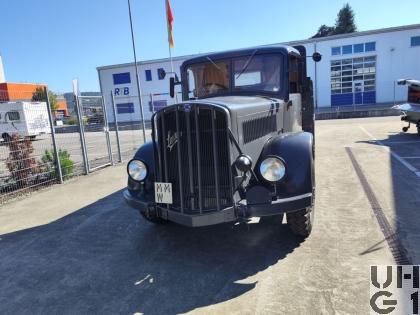

Saurer 4CT1D, Lastw sch 5,0 t 4x2

Saurer 4CT1D, Lastw sch 5,0 t 4x2 Saurer 4CT1D, Lastw sch 5,0 t 4x2 Saurer 4CT1D, Lastw sch 5,0 t 4x2


Abmessungen
Länge7'820 mm Fahrzeug
4'500 mm Ladebrücke
Breite2'200 mm Fahrzeug
2'000 mm Ladebrücke
1'865 mm Spurbreite vorne
1'680 mm Spurbreite hinten
Höhe3'050 mm Fahrzeug
1'750 mm Ladebrücke
1'250 mm Ladebrücke ab Boden
230 mm Bodenfreiheit
Leergewicht5'750 kg Fahrzeug mit Seilspill
5'600 kg Fahrzeug
Nutzlast5'000 Kg Fahrzeug
Gesamtgewicht10'750 kg Fahrzeug mit Seilspill
10'600 kg Fahrzeug
3'800 kg Max. Achslast vorne
7'000 kg Max. Achslast hinten
Radstand4'500 mm Radstand
Wendekreis14'560 mm


Motor
TypSaurer
Typ CT1D
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über unten liegende Nockenwelle, Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwelle über Kette und Zahnräder
Bohrung110 mm
Hub140 mm
Hubraum7'983 cm³
Verdichtung16,0:1
TreibstoffDiesel
PS/kW102 PS / 75 kW bei 1'900 U/min
Drehmoment420 Nm bei 1'200 U/min


Kraftübertragung
Getriebe4 Gang Getriebe mit Schnellgang
KupplungEinscheiben-Trockenkupplung
Betätigung über Gestänge
AntriebHinterräder
AchsenVorne
Starrachse (Faustachse)
Halbelliptische Längsblattfedern
Hebelstossdämpfer
G. F. Trilex Felgen
Bereifung 9.00x20, 12 Ply
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit doppelter Rücksetzung
Ãœbersetzung 9,53:1
Halbelliptische Längsblattfedern
G. F. Trillex Felgen
Bereifung 9.00x20, 12 Ply
Doppelbereifung


Bremsen
BetriebsbremseHydraulische Bremsanlage auf alle Räder wirkend mit Druckluft Unterstützung
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanisch auf die Hinterräder wirkend
DauerbremseStaudruckmotorbremse


Diverses
Tankinhalt1 Tank Stahl zu 160 Liter Diesel
Links unter der Ladebrücke zwischen Vorder- und Hinterachse
Anhängelast6'500 kg
SeilwindeSeilspill
22 mm Seildurchmesser
30 m Seillänge
Höchstgeschwindigkeit57 km/h
Elektrische Anlage24 Volt
Sitzplätze3 Personen vorne
32 Personen auf der Brücke
Anzahl Fahrzeuge50 Fahrzeuge
Im TruppeneinsatzAb 1938
